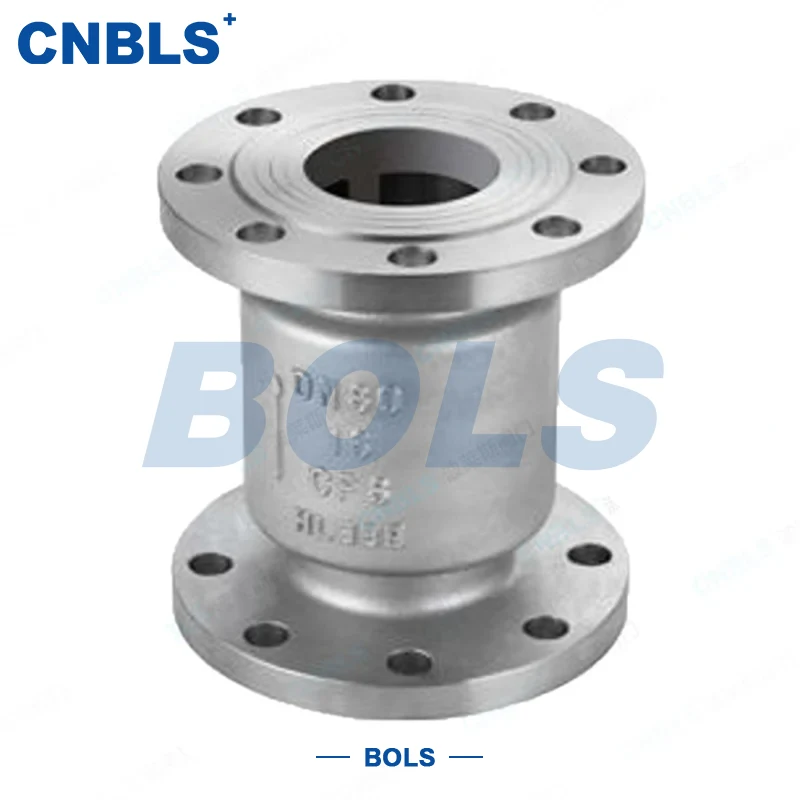

Rozsdamentes acél függőleges visszacsapó szelepek

A rozsdamentes acél függőleges visszacsapó szelepek automatikus elzárószelepek, amelyeket kifejezetten függőleges csőrendszerekhez terveztek. Főleg rozsdamentes acél testből, tárcsából, vezetőszerkezetből és opcionális rozsdamentes acél rugóból állnak, további meghajtóeszközök nélkül. A szelepek automatikusan nyílnak és zárnak közepes nyomásra és gravitációra (vagy rugóerőre) támaszkodva.

Alapfelépítése illeszkedik a függőleges csővezeték követelményeihez: a közegnek függőlegesen kell felfelé áramolnia. Előreáramlás során a közepes nyomás legyőzi a tárcsa gravitációját (vagy rugóelőfeszítését), hogy a tárcsát felfelé tolja a vezetőmechanizmus mentén, biztosítva a zökkenőmentes közeg áthaladását. Visszaáramlás esetén a tárcsa gyorsan és pontosan visszaesik a tömítéshez az önsúly, a visszafolyási nyomás (és a rugóerő) együttes hatására, blokkolva a visszaáramlást.

Kompakt szerkezetüknek, alacsony áramlási ellenállásuknak és megbízható tömítésüknek köszönhetően ezeket a szelepeket széles körben használják városi vízellátásban és vízelvezetésben, magas építésű épületek HVAC-jában, petrolkémiai, energia-, élelmiszer- és gyógyszeriparban, magas korrózióállósági követelményekkel. Ezek kulcsfontosságú összetevők, amelyek biztosítják a korrozív közeg egyirányú stabil áramlását a függőleges csővezetékekben. A kiváló teljesítménnyel a rozsdamentes acél visszaáramlást megakadályozó függőleges csőelemekké váltak.

Alapvető műszaki paraméterek

A termék fő előnyei

Függőleges dedikált kialakítás, erős alkalmazkodóképesség

Kifejezetten függőleges csővezetékekhez, függőleges áramlási pályával és beépítési iránnyal, megoldja a beépítési nehézségeket szűk helyeken, különösen alkalmas sokemeletes épületekhez, berendezések mezzanine-ihoz és egyéb korlátozott helyekre. A rozsdamentes acél függőleges visszacsapó szelepek közvetlenül illeszthetők különféle függőleges csőrendszerekhez.

Teljesen rozsdamentes acél anyag, korrózióálló és tartós

304/316/316L rozsdamentes acélt és megfelelő ANSI anyagokat alkalmaz, korrózióálló, magas hőmérséklet- és kopásállósággal. Hosszú ideig stabilan működik olyan korrozív közegekben, mint a klórozott víz, sav és lúg, gyakori csere nélkül, csökkentve a karbantartási költségeket.

Érzékeny nyitás és zárás, megbízható visszafolyás-gátló

A beépített precíz vezetőmechanizmus biztosítja a tárcsa elmozdulás nélküli emelését. A zárási reakció akár 0,2 s is lehet, gyorsan blokkolja a közeg visszaáramlását, hatékonyan védi a szivattyúkat, kompresszorokat és más, későbbi berendezéseket a vízkalapács ütközésétől, és elkerüli a berendezés károsodását.

Kettős szabvány kompatibilis, széles körű univerzális

Megfelel mind a GB (GB/T sorozat), mind az ANSI (API 594, ANSI sorozat) szabványoknak, rugalmasan alkalmazkodik a GB és ANSI csőrendszerekhez további módosítások nélkül, csökkentve a beszerzési és telepítési költségeket.

Több specifikáció elérhető a különböző munkakörülményekhez

Az átmérő DN15-től DN300-ig terjed, teljes nyomásértékekkel. A tömítés típusa és a csatlakozás igény szerint választható. A rugós terhelésű típus alacsony áramlási körülményekhez alkalmas; A nem rugós típus energiatakarékosabb, megfelel a különböző forgatókönyvek követelményeinek.

Alkatrészek anyagai és szerkezete

Alapkomponensek anyagai

● Test / Motorháztető: GB 304/316/316L (GB/T 1220), ANSI ASTM A182/A351 megfelelő anyagok, közepes korróziós intenzitás szerint kiválasztva.

● Tárcsa: Ugyanaz az anyag, mint a test + Sztellitötvözet borítás (kemény tömítés) vagy rozsdamentes acél + PTFE lágy tömítőgyűrű (lágy tömítés), kiegyensúlyozva a tömítési teljesítményt és a tartósságot.

● Vezetőmechanizmus: Kovácsolt rozsdamentes acél ugyanolyan, mint a test; vezetőhüvely rozsdamentes acél alapú keményötvözetből, kopás- és korrózióálló, pontos nyitást/zárást biztosít eltérés nélkül.

● Rugó (opcionális): 304/316/316L rozsdamentes acél rugóacél, stabil rugalmassággal, különböző korrozív körülményekhez és hőmérsékletekhez alkalmas.

● Tömítések: Inconel ötvözet fémgyűrű magas hőmérséklethez; PTFE/perfluor-éter gumigyűrű közepes és alacsony hőmérséklethez; spirálisan feltekert tömítés a karimás tömítéshez, megbízható tömítést biztosítva.

● Csavarok / anyák: Rozsdamentes acél, megegyezik a testtel, megfelel a megfelelő GB/ANSI szabványoknak, biztosítva az általános korrózióállóságot és a csatlakozás szilárdságát.

Szerkezeti jellemzők

Függőleges emelőszerkezet, egyenes függőleges áramlási út, beépített precíz vezetőmechanizmus. Opcionális rugós zárás alacsony áramlási körülményekhez. Kettős csatlakozás: karimás / belső menet, könnyű összeszerelés és szétszerelés. Kompakt szerkezet kis helyigényű

Tervezési és gyártási szabványok

Kiválasztási irányelvek

Erősítse meg a telepítési és áramlási irányt

Gondoskodjon függőleges csővezeték-szerelésről függőlegesen felfelé áramló közeggel.A vízszintes vagy ferde szerelés szigorúan tilos, ellenkező esetben a tárcsa meghibásodásához és a tömítés szivárgásához vezet. A rozsdamentes acél függőleges visszacsapó szelepek csak függőleges körülmények között használhatók.

Megfelel a szabványnak és a nyomásosztálynak

Válassza ki a megfelelő PN-t/osztályt a GB vagy ANSI csővezetékrendszer szerint (pl. GB PN16, ANSI Class150). A túlnyomásos működés elkerülése érdekében gondoskodjon arról, hogy a nyomásérték megegyezzen a csővezeték tervezett nyomásával.

A tömítés típusának kiválasztása

Fém kemény tömítés magas hőmérséklethez (>200 ℃), részecskéket tartalmazó vagy nagy kopásállóságú közegekhez. Puha tömítés közepes és alacsony hőmérsékletű (≤ 200 ℃) és tiszta közegekhez, közel nulla szivárgást biztosítva, hogy illeszkedjen a különböző hordozók jellemzőihez.

Pontos anyagillesztés

304 rozsdamentes acél általános korrozív közegekhez (gyenge sav és lúg, klórozott víz).316 rozsdamentes acél erős korrozív közegekhez (tömény sav és lúg, kén/klór tartalmú közegek).316L rozsdamentes acél ultraalacsony hőmérsékleten vagy erős korróziós körülmények között az élettartam biztosítása érdekében.

Tavaszi vs nem rugós típus kiválasztása

Rugós típus kis áramlási, alacsony nyomású körülményekhez (nem elegendő minimális nyitási nyomás), rugó segíti a jobb megbízhatóság érdekében. Nem rugós típus normál áramláshoz és nyomáshoz, nyitás/zárás közepes nyomással és gravitációval, energiatakarékosabb.

Üzemeltetési és karbantartási megjegyzések

1 Telepítési megjegyzések

● Szigorúan függőlegesen szerelje fel, ügyeljen arra, hogy a közeg áramlási iránya összhangban legyen a házon lévő „felfelé mutató nyíl” jelzéssel. A vízszintes vagy ferde beépítés tilos.

● Beszerelés előtt ellenőrizze, hogy a szelep modellje, nyomásosztálya, anyaga és átmérője megegyezik a csővezetékkel. Ellenőrizze a testet, a tárcsát és a vezetőszerkezetet, hogy nem sérültek-e. Kézzel nyomja meg a tárcsát a rugalmas emelés megerősítéséhez, elakadás nélkül.

● Tartson fenn karbantartási helyet a szelep felett a motorháztető későbbi szétszereléséhez, a tárcsa és a vezetőszerkezet eltávolításához.

2 Szokásos karbantartás

● Rendszeresen ellenőrizze a csatlakozásokat és a motorháztető tömítését működés közben; szivárgás esetén húzza meg a csavarokat vagy cserélje ki a tömítéseket.

● Rendszeresen szerelje szét és tisztítsa meg a szennyeződéseket és szennyeződéseket a szelep belsejében, ellenőrizze a vezetőmechanizmus rugalmasságát. Ellenőrizze a rugó rugalmasságát a rugós típushoz, és időben cserélje ki, ha csillapodott.

● Lassan működtesse a felfelé irányuló szelepet, hogy fokozatosan növelje a közegnyomást és az áramlást, elkerülve az azonnali nagy nyomás hatását a tárcsára, hogy elkerülje az alkatrészek károsodását.

3 Hosszú távú leállás után indítsa újra

Újraindítás előtt kézzel nyomja meg a lemezt a rugalmas nyitás/zárás megerősítéséhez. Ellenőrizze, hogy nincs-e eltömődés a szelep belsejében. A megerősítést követően lassan adagolja be a közeget, hogy elkerülje az alkatrészek elakadását, ami tömítési vagy nyitási/zárási hibákat okoz.

Alkalmazási mezők

Az erős korrózióállósággal, kompakt szerkezettel és érzékeny nyitással/zárással a rozsdamentes acél függőleges visszacsapó szelepeket széles körben használják a következő iparágak függőleges csőrendszereiben:

● Városi vízellátás és vízelvezetés: csővezetékek korrozív közegekhez, például klóros vízhez és szennyvízhez, különösen függőleges vízvezetékek sokemeletes épületekben.

● HVAC sokemeletes épületekben: függőleges csővezetékek légkondicionálási és fűtési rendszerekhez, szűk helyeken jól alkalmazkodva.

● Petrolkémiai ipar: korrozív csővezetékek vegyi közegekhez, kén/klór tartalmú közegekhez, alacsony és közepesen magas nyomású körülményekhez.

● Energiaipar: erőművi segédrendszerek, gőzvezetékek, magas hőmérsékletnek ellenálló, kopásálló és stabilan működik.

● Élelmiszer- és gyógyszeripar: tiszta korrozív közeg csővezetékek, megfelelnek a higiéniai követelményeknek, megbízható tömítéssel és szivárgásmentességgel.
