Ipari szelepek alapismeretei



    A szelepek az ipari folyadékvezeték-rendszerek központi vezérlőelemei. Széles körben használják a vízkezelésben, a vegyiparban, az olaj- és gáziparban, az önkormányzati tervezésben, a kohászatban, az energiatermelésben és más iparágakban, olyan funkciókat látva el, mint a közepes elzárás, nyitás, áramlásszabályozás, visszafolyás-megelőzés és biztonsági nyomáscsökkentés. A szelep nem megfelelő kiválasztása szivárgáshoz, berendezés károsodáshoz, rendszerleálláshoz és akár biztonsági balesetekhez is vezethet. Ez a cikk szisztematikusan bemutatja az ipari szelepek típusait, a modellértelmezést, az alapszerkezetet, az anyagválasztást, az aktuátorokat és a gyakran ismételt kérdéseket, tudományos referenciákat biztosítva a projektek kiválasztásához, beszerzéséhez és műszaki értékeléséhez.Zhejiang Bolaisi Valve Co., Ltd.professzionális értékesítési és műszaki csapattal rendelkezik, amely képes pontos kiválasztási javaslatokat adni Önnek.

Tartalomjegyzék

I. Az ipari szelepek főbb típusai, működési jellemzői és megkülönböztetése
II. A nemzeti szabványos szelepmodell teljes értelmezése (JB/T308-2004)
III. A szelep alapvető felépítése és az egyes alkatrészek funkciói
IV. Az aktuátorok funkciói, osztályozása és alkalmazási forgatókönyvei
V.GYIK – Gyakran Ismételt Kérdések

---

I. Az ipari szelepek főbb típusai, működési jellemzői és megkülönböztetése

    A funkciók és alkalmazások szerint az ipari szelepek elzáró- és szabályozószelepekre, visszacsapó- és védőszelepekre, biztonsági nyomáshatároló szelepekre és speciális szelepekre oszthatók.

1. Elzáró és szabályozó szelepek

Szelep típusa	Alapfunkció	Előnyök	Alkalmazandó munkafeltételek
Kapuszelep	A csővezeték teljes lezárása vagy teljes nyitása; áramlásszabályozásra nem alkalmas	Rendkívül alacsony áramlási ellenállás, kétirányú áramlás, jó tömítési teljesítmény; emelkedő szárú és nem emelkedő szárú kivitelben is elérhető	Vízellátás és vízelvezetés, gőz-, olajcsatorna vezetékek. Emelkedő szártípus a nyitott/zárt állapot vizuális ellenőrzéséhez. Puhaüléses tolózárak többnyire szennyvíz- és vízellátásra. Keményülékes tolózárak magas hőmérsékletű gőzszolgáltatáshoz.
Golyós szelep	Gyors be-kikapcsolás 90°-os elforgatással, teljes furat alacsony áramlási ellenállással	Gyors működés, kiváló tömítés; kétféle kivitelben: úszó golyó és csonkra szerelt labda	Korrozív közegek a vegyiparban, olaj és gáz, vízkezelés, gyakori kerékpáros szerviz. T/L típusú 3 utas golyóscsapok közepes áramlási irány váltáshoz.
Pillangószelep	Elzárás vagy durva áramlásszabályozás; kiemelkedő előny a nagy méreteknél	Kompakt és könnyű, kis beépítési hely, költséghatékony nagy átmérőkhöz	Települési vízellátás és csatorna, keringtető víz, szellőztetés és füstgáz. Soft-seated for ambient temperature; hard-seated for high-temperature flue gas.
Globe Valve	Elzárás + áramlásszabályozás; rögzített áramlási irány (a tárcsa alatti áramlás)	Jó szabályozási pontosság, megbízható tömítés, egyszerű karbantartás	Gőz, műszer csővezetékek, mintavevő rendszerek, áramlásszabályozást igénylő tiszta közeg csővezetékek.
Kés kapuszelep	Lezárás részecskéket és iszapot tartalmazó közegekhez	Egyenes furat holttér nélkül, kevesebb anyagfelhalmozódás; sárhoz, szennyvízhez és korrozív hígtrágyához is alkalmas	Szennyvíztisztítás, bányászati ​​hígtrágya, vegyi korrozív közegek, nagy átmérőjű hígtrágya csővezetékek.

2. Visszacsapó szelepek (Egyirányú védelem, megakadályozza a közeg visszaáramlását, nincs szükség külső működtetésre)

    Automatikusan nyílnak és zárnak a közeg saját nyomására támaszkodva.

· Lengő visszacsapó szelep: A tárcsa egy csuklócsap körül lenge, közepes áramlási ellenállással, nagy furatméretekhez alkalmas.

· Emelő visszacsapó szelep: A tárcsa függőlegesen fel és le mozog, jobb tömítéssel, de viszonylag nagy áramlási ellenállással.

· Függőleges visszacsapó szelep: Kifejezetten függőlegesen szerelt csővezetékekhez tervezték.

    Tipikus alkalmazási terület: Szivattyú kimenet, amely megakadályozza a közeg visszaáramlását leállításkor és megvédi a szivattyú berendezését a sérülésektől.

3. Szabályozó szelepek

    Fojtószelepek és vezérlőszelepek: állítsa be a szelepdugó nyitását a csővezeték áramlási sebességének és nyomásának pontos szabályozásához, amelyet többnyire folyamatrendszerek paraméterszabályozására használnak.

4. Biztonsági védőszelepek · Biztonsági szelep: Automatikusan csökkenti a nyomást, ha a rendszer túlnyomás alá kerül, védve a nyomástartó edényeket és a csővezetékeket.

· Nyomáscsökkentő szelep: Csökkenti a nagy felfelé irányuló nyomást és stabilizálja a kimeneti nyomást az áramlás irányában.

· Gőzcsapda: Elvezeti a kondenzvizet a gőzrendszerekből, miközben megakadályozza a gőzszivárgást, hogy energiát takarítson meg.

---

II. A nemzeti szabványos szelepmodell teljes értelmezése (JB/T308-2004)

    Modell kódolási szekvencia

    Típuskód + hajtómű kód + csatlakozási típuskód + szerkezet típuskód + ülésfelület kód + névleges nyomás + test anyagkódja

1. Típuskód (1. betű):

Szelep típusa	Kód	Szelep típusa	Kód
Rugós biztonsági szelep	A	Lefúvató szelep	P
Pillangószelep	D	Golyós szelep	Q
Membránszelep	G	Gőzcsapda	S
Karos biztonsági szelep	GA	Dugattyúszelep	U
Visszacsapó szelep és lábszelep	H	Dugós szelep	X
Globe Valve	J	Nyomáscsökkentő szelep	Y
Fojtószelep	L	Kapuszelep	Z

2. A hajtómű kódja (szám; kézi működtetésnél kimaradt)

Működtetés típusa	Kód	Működtetés típusa	Kód
Mágnesszelep működtetve	0	Kúpkerék	5
Mágneses-hidraulikus	1	Pneumatikus	6
Elektro-Hidraulikus	2	Hidraulikus	7
Csigakerék	3	Pneumatikus-hidraulikus	8
Spur Gear	4	Elektromos	9

3. Csatlakozási típus kódja

Csatlakozás típusa	Kód	Csatlakozás típusa	Kód
Belső szál	1	Ostya	7
Külső szál	2	Szorító	8
Karimás	4	Ferrule	9
Hegesztett	6	—	—

4. Szerkezettípus kódja

Tolózár (Z)

Szerkezet típusa				Kód
Emelkedő szár	Ékkapu	Elasztikus ék		0
		Merev ék	Egyetlen ék	1
			Dupla ék	2
	Párhuzamos kapu		Egyetlen ék	3
			Dupla ék	4
Nem emelkedő szár (NRS)	Ékkapu		Egyetlen ék	5
			Dupla ék	6
	Párhuzamos kapu		Egyetlen ék	7
			Dupla ék	8

Glóbuszszelep (J), fojtószelep (L), dugattyúszelep (U)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Kiegyensúlyozatlan lemez	Egyenes átjáró	1	Kiegyensúlyozott lemez	Egyenesen átjáró	6
	Z-típusú átjáró	2		Szög átjárás	7
	Háromirányú átjáró	3		-	-
	Szög átjáró	4		-	-
	Egyenes áramlású átjáró	5		-	-

Golyósszelep (Q)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Lebegő labda	Egyenes átjáró	1	Futólabda	Egyenes átjáró	7
	Y-típusú háromutas átjáró	2		Négyirányú átjáró	6
	L-típusú háromutas átjáró	4		L-típusú háromutas átjáró	8
	T-típusú háromutas átjáró	5		T-típusú háromutas átjáró	9
	-	-		Félgömb egyenesen át	0

Pillangószelep (D)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Tömítés típusa	Egyetlen eltolás	0	Nem tömítő típus	Egyetlen eltolás	5
	Koncentrikus lemez	1		Koncentrikus lemez	6
	Dupla eltolás	2		Dupla eltolás	7
	Háromszoros eltolás	3		Háromszoros eltolás	8
	Kapcsolódási mechanizmus	4		Kapcsolódási mechanizmus	9

Membránszelep (G)

Szerkezet típusa	Kód	Szerkezet típusa	Kód
Gát típusú átjáró	1	Egyenes átjáró	6
Egyenes áramlású átjáró	5	Y-szögű átjáró	8

Dugószelep (X)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Tömszelence tömítés	Egyenes átjáró	3	Olajtömítés	Egyenes átjáró	7
	T-típusú háromutas átjáró	4		T-típusú háromutas átjáró	8
	Négyirányú átjáró	5		-	-

Visszacsapó szelep (H)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Lift Disc	Egyenes átjáró	1	Swing lemez	Egylemezes szerkezet	4
	Függőleges típus	2		Többlemezes szerkezet	5
	Szög átjáró	3		Dupla lemez szerkezet	6
-	-	-	Butterfly Check Type		7

Biztonsági szelep (A)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Rugós, rugóval zárt típus	Teljes emelési típus radiátorral	0	Rugós, csavarkulccsal záratlan rugó	Alacsony emelés típusú duplex szelep	3
	Alacsony emelési típus	1		Alacsony emelési típus	7
	Teljes emelési típus	2		Teljes emelési típus	8
	Teljes emelési típus csavarkulccsal	4		-
Kar típusa	Egykaros	2	Teljes emelési típus vezérlőmechanizmussal	-	6
	Dupla kar	4	Pilóta által működtetett típus	-	9

Nyomáscsökkentő szelep (Y)

Szerkezet típusa	Kód	Szerkezet típusa	Kód
Membrán típusa	1	Fújtató típus	4
Rugós membrán típus	2	Kar típusa	5
Dugattyú típus	3	—	—

Gőzcsapda (S)

Szerkezet típusa	Kód	Szerkezet típusa	Kód
Ball úszó típus	1	Gőznyomás / Fújtató típus	6
Vödör úszó típus	3	Bimetall típus	7
Folyékony/szilárd expanziós típus	4	Pilóta típusa	8
Fordított vödör típus	5	A lemez termodinamikai típusa	9

Lefúvató szelep (P)

Szerkezet típusa		Kód	Szerkezet típusa		Kód
Folyadékszint csatlakozó lefolyó	Földgömb, egyenes típus	1	Szakaszos alsó leeresztés	Földgömb, egyenes típus	5
	Földgömb szög típusa	2		Földgömb, egyenes típus	6
	-	-		Földgömb szög típusa	7
	-	-		Egyenes típus úszókapu tárcsával	8

5. Tömítőfelület / Bélésanyag kódja

Tömítő felület vagy bélésanyag	Kód	Tömítő felület vagy bélésanyag	Kód
Ón Babbitt ötvözet	B	Nylon műanyag	N
Zománc	C	Bórozott acél	P
Nitridált acél	D	Ólom bélés	Q
Fluoroplasztikus	F	Ausztenites rozsdamentes acél	R
Kerámiai	G	Műanyag	S
Cr13 rozsdamentes acél	H	Rézötvözet	T
Gumi Bélés	J	Gumi	X
Monel ötvözet	M	Kemény ötvözet	Y

6. Névleges nyomás PN10, PN16, PN25, PN40, PN64, PN100

7.Body Material Code

Test Anyaga	Kód	Test Anyaga	Kód
Szénacél	C	Cr-Ni-Mo rozsdamentes acél	R
Cr13 rozsdamentes acél	H	Műanyag	S
Cr-Mo acél	I	Réz és rézötvözet	T
Temperöntvény	K	Titán és titánötvözet	Ti
Alumínium ötvözet	L	Cr-Mo-V acél	V
Cr-Ni rozsdamentes acél	P	Szürke öntöttvas	Z
gömbgrafitos vas	Q	—	—
Megjegyzés: Az anyagminőségek, mint például a CF3, CF8, CF3M, CF8M közvetlenül a szeleptesten jelölhetők.

C — WCB szénacél ；P — 304 rozsdamentes acél (CF8)； R — 316 rozsdamentes acél (CF8M)； PL — 304L rozsdamentes acél (CF3)； RL — 316L rozsdamentes acél (CF3M)

---

III. A szelep alapvető felépítése és az egyes alkatrészek funkciói

    A legtöbb ipari szelep hat fő részből áll: szelepház, motorháztető, záróelem (kapu / golyó / tárcsa / csappantyú), szár, tömítőszerelvény és sebességváltó alkatrész.

    1. Szeleptest: A szelep fő héja. Viseli a közeg nyomását, és minden belső alkatrészt befogad. A mag nyomástartó elemeként a szeleptest anyaga határozza meg a szelep hőmérséklet-, nyomás- és korrózióállóságát.

     2. Motorháztető: tömítőfedél a szeleptest tetején, a szár és a tömítés rögzítésére szolgál. Kivehető a belső alkatrészek egyszerű karbantartása érdekében.

    3.Záró tag: A nyitási és zárási műveleteket végrehajtó központi rész. Tartalmazza a tolózárat (kapuszelepet), a golyóscsapot (gömbcsapot), a tárcsát (pillangószelepet), a csappantyút (gömbszelepet, visszacsapó szelepet), amely közvetlenül érintkezik a közeggel az áramlási út elzárásához vagy csatlakoztatásához.

    4. Szára: Nyomatékot ad át az erőnek a kézikerékről/működtetőről a záróelemre. Emelkedő szárú szelepeknél a szár nyitás és zárás közben kinyúlik, lehetővé téve a szelep állapotának közvetlen vizuális ellenőrzését. Nem emelkedő szárú szelepeknél a szár nem nyúlik ki, ezzel megtakarítható a beépítési magasság.

    5. Tömítőrendszer

    Üléstömítés: A záróelem és a szelepülék között található, és levágja a csővezeték közeget. Lágy tömítésre (gumi, PTFE) és kemény tömítésre (fémréteg-hegesztés) osztva.

    Tömítési tömítés: A szár és a motorháztető közötti résnél alkalmazzák, hogy megakadályozzák a közeg szivárgását a szár mentén. Graphite and PTFE packing are commonly used.

    Soft Seal VS Hard Seal megkülönböztetés

     · Lágy tömítés: A tömítőanyagok gumi és PTFE. Jó elzárási szivárgási osztály, alkalmas környezeti hőmérsékletre. EPDM: -20 ~ +120 ℃; PTFE: -20 ~ 150 ℃. Nem alkalmas magas hőmérsékletre és részecskeerózióra.

    · Hard Seal: Metal-to-metal seal. Magas hőmérséklet és nagy nyomásállóság, kopásálló. A szivárgásmentes teljesítmény rosszabb, mint a lágy tömítésé.

    6. Erőátviteli alkatrészek: Kézikerék, sebességváltó, csigakerék. Csökkentik az üzemi nyomatékot. A nagy furatú szelepeknél a sebességfokozat-csökkentés kötelező.

---

IV. Az aktuátorok funkciói, osztályozása és alkalmazási forgatókönyvei

    A szelepmozgató biztosítja a szelep nyitását és zárását. Öt kategóriába sorolható: kézi, csigahajtómű, elektromos, pneumatikus és hidraulikus.

    1. Kézi működtetés (kézikerék/kar)

    Funkció: Közvetlen kézi működtetés. A nagy furatú szelepek csigahajtóművel vannak felszerelve az üzemi nyomaték csökkentése érdekében.

    Alkalmazás: Kis DN méretű szelepek, alacsony nyitási és zárási frekvencia, helyi, helyszíni működés automatizálási követelmények nélkül.

    2. Csigahajtómű / sebességváltó működtetése

    Funkció: Ez egy kézi fordulatszám-csökkentő mechanizmus a kézi nyomaték felerősítésére, amely elengedhetetlen a nagy furatú szelepekhez.

    Alkalmazás: DN200, DN300, DN400 késes tolózárak és tolózárak, automatizálási igény nélkül.

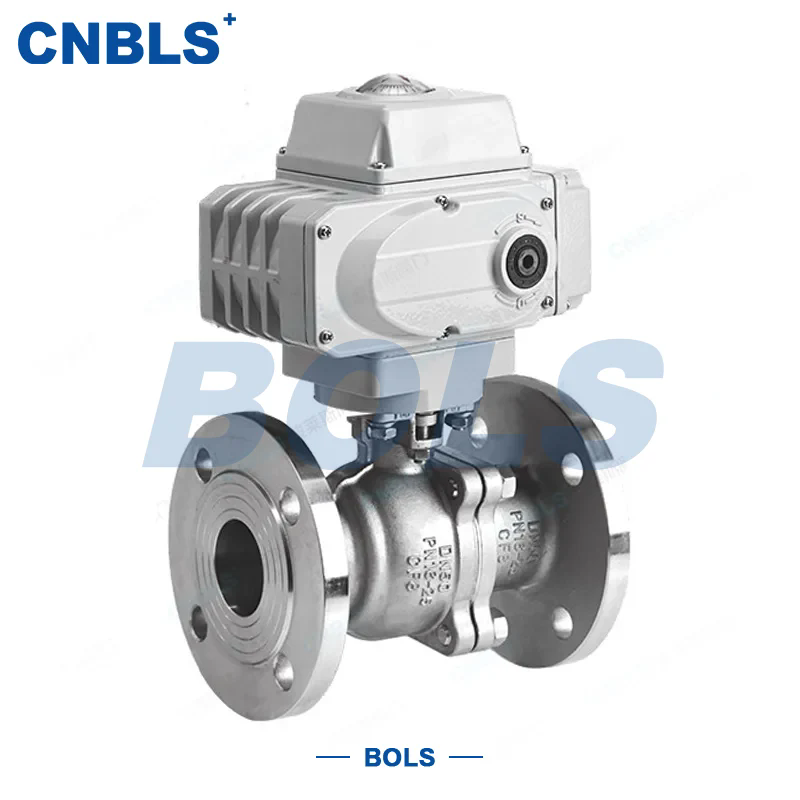

    3. Elektromos működtető (elektromos hajtás)

    Funkció: A motor hajtja a szelep nyitását és zárását. Távirányító automata vezérlés megvalósítható, és néhányan helyzetjel-visszajelzéssel vannak felszerelve. A tápegység 220 V egyfázisú és 380 V háromfázisú.

    Alkalmazás: Vízkezelés, távfelügyeletet igénylő üzemautomatizálási csővezetékek. A robbanásbiztos elektromos hajtóműveket robbanásveszélyes területekre választják ki.

    4. Pneumatikus működtető

    Funkció: Sűrített levegővel hajtott. Gyors nyitási és zárási sebességgel rendelkezik, eleve nincs elektromos szikra, kiváló robbanásbiztos teljesítménnyel. Egyszeres és kettős hatású típusban kapható.

    Alkalmazás: Tűz- és robbanásveszélyes munkakörülmények a vegyiparban, gyakori be- és kikapcsolási műveletek. Compressed air supply must be provided on site.

    5.Hidraulikus működtető

    Funkció: Hidraulikaolaj hajtja hatalmas nyomatékkal.

    Alkalmazás: Extra nagy furatú, nagynyomású és nagy teherbírású szelepek. Magas felszerelési költség, hidraulikus tápegység szükséges.

    Összefoglaló a kiválasztáshoz:

    Kézi működtetés és alacsony frekvencia → Kézikerék / Sebességváltó;

    Távautomatika megfelelő tápellátással → Elektromos hajtómű;

    Robbanásbiztos vegyszerszerviz, gyakori üzemelés és a helyszínen elérhető sűrített levegő → Pneumatikus aktuátor;

    Extra nagy furat, nagy nyomás és nagy teherbírás → Hidraulikus hajtómű.

    A Zhejiang Bolaisi Valve Co., Ltd. termékek széles skáláját kínálja teljes specifikációkkal, így a szelepek kiválasztása egyszerű.

---

  V.GYIK – Gyakran Ismételt Kérdések

    1. kérdés: Használhatók-e lágy tömítésű tolózárak gőzszolgáltatáshoz?

    V: A hagyományos EPDM gumi lágy tömítés körülbelül 80 ~ 120 ℃ hőmérsékletet is képes ellenállni. Nem használható magas hőmérsékletű gőzhöz. A gőzzel végzett munkakörülményekhez fém kemény tömítésű tolózárak ajánlottak.

    2. kérdés: Hogyan válasszunk a CF8 és a CF3M között?

    V: Válassza a CF8 (304) beállítást olyan közeghez, mint a közönséges víz és ételszolgáltatás. A CF3M-et (316L) kell választani, ha a közeg kloridionokat, tengervizet, gyenge savat és gyenge lúgot tartalmaz maró hatású közegben. A molibdén elem javítja a lyukkorrózióval szembeni ellenállást.

    3. kérdés: Használhatók a tolózárak az áramlás szabályozására?

    V: Nem ajánlott. A tolózárakat teljesen nyitott és teljesen zárt üzemre tervezték. Félig nyitott helyzetben a közeg nagy sebességgel áramlik és erodálja a kapu tömítőfelületét, ami gyorsan tömítéskopást és tartós szivárgást okoz. A gömbszelepek vagy vezérlőszelepek előnyösek az áramlás szabályozására.

    4. kérdés: Mi a különbség a felfutó szárú tolózár és a nem emelkedő szárú tolózár között?

    V: Emelkedő szár: A szár nyitás és zárás közben kifelé nyúlik, így a szelep állapota vizuálisan ellenőrizhető. Nagyobb beépítési magasságot igényel. Nem emelkedő szár: A szár nem nyúlik ki, a teljes magasság változatlan marad. Alkalmas korlátozott beépítési helyre, de a nyitott/zárt állapot kívülről vizuálisan nem ítélhető meg; helyzetjelzőt kell felszerelni.

    Q5: Mi a különbség az ostya típusú szelep és a karimás szelep között?

    V: A karimás szelep beépített karimákkal rendelkezik, két karima csavarokkal van összekötve. Az ostyaszelepnek magának nincs karimája; a szeleptest két csővezeték karima közé van szorítva. Az ostyaszelepek könnyű súlyúak és olcsóbbak, de a nyomásérték viszonylag korlátozott.

    6. kérdés: Kötelező a 380 V-os tápellátás az elektromos szelepekhez?

    V: Kis furatú aktuátorok 220 V-os egyfázisú kivitelben kaphatók. A nagy nyomatékú, nagy furatú hajtóművek általában 380 V-os háromfázisú tápegységet használnak. Megrendeléskor egyértelműen meg kell adni a feszültség specifikációt.

    7. kérdés: Alkalmasak-e a késes tolózárak hosszú távú szolgáltatásra tiszta vízvezetékekben?

    V: A késes tolózárak szerkezetét részecskés iszaphoz tervezték. A tolózárakat előnyben részesítik a tiszta, részecskék nélküli vízszolgáltatáshoz. A késes tolózárak tömítési élettartama alacsonyabb, mint a tolózáraké.

    Q8: Mit jelent a PN16?

    V: A PN a névleges nyomást jelenti. A PN16 értéke 16 bar (1,6 MPa), ami a szelep maximális megengedett üzemi nyomását jelzi. Megjegyzés: A nyomásérték a közeg hőmérsékletére vonatkozik. A hőmérséklet emelkedésével a megengedett tényleges üzemi nyomás csökken.

---

    Következtetés

    A szelep kiválasztása szisztematikus projekt. Átfogóan figyelembe kell venni a közeget, a pH értéket, a kloridion-tartalmat, a hőmérsékletet, a DN névleges átmérőt, a PN névleges nyomást, a csatlakozás típusát, a működtetés típusát, a szivárgási osztályt, a beépítési helyet és a robbanásbiztos követelményeket. Ha a paraméterek bizonytalanok, kérjük, adjon meg teljes munkakörülményeket a szelepmodell megerősítéséhez, hogy elkerülje a helytelen kiválasztást. VálasszonZhejiang Bolaisi Valve Co., Ltd., és bátran vásárolhat és nyugodtan használhatja.

    Ha nehézségekbe ütközik a szelepek munkakörülményeinek megfelelő kiválasztásában, lépjen kapcsolatbaZhejiang Bolaisi Valve Co., Ltd. technikai támogatásért.
