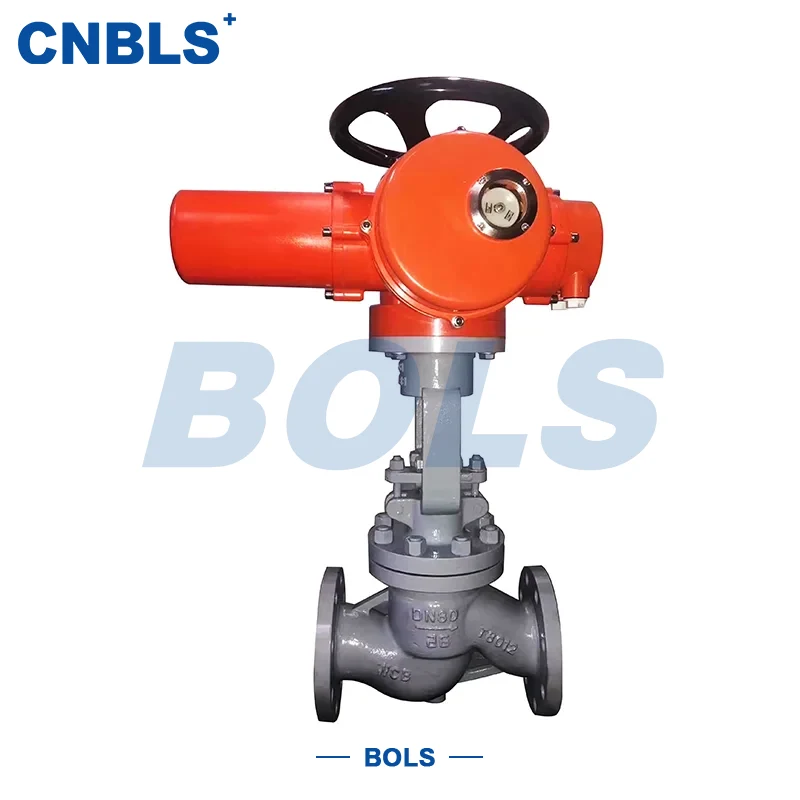

Rozsdamentes acélból kovácsolt önzáró gömbszelepek

Alapvető előnyei

A rozsdamentes acélból kovácsolt öntömítő gömbszelepek áttörik a hagyományos nagynyomású szelepek tömítési fájdalompontjait. Az öntömítő szerkezettel + a magként beépített kovácsolt acél minőséggel kifejezetten nagynyomású, magas hőmérsékletű és erősen korrozív szolgáltatásra tervezték PN100-as és magasabb tartományban, így tökéletesen megoldják a nagynyomású hagyományos csavaros tömítések szivárgási problémáját.

Főbb előnyök

Megbízhatóbb önzáró szerkezet

A motorháztető önzáró kialakítást alkalmaz. A tömítést automatikusan összenyomja a rendszer közepes nyomása – minél nagyobb a nyomás, annál jobb a tömítés. Nincs szükség extra csavarnyomásra, teljes mértékben kiküszöböli a nagy nyomás alatti szivárgás kockázatát. Alkalmas a teljes nagynyomás-tartományhoz: PN100-PN320, Class600-2500.

Kiváló integrált kovácsolt acél minőség

A test egybekovácsolt, lyukaktól és porozitásoktól mentes, egyenletes sűrű anyaggal, nagy mechanikai szilárdsággal és erős ütésállósággal. A 304/316/316L rozsdamentes acél kiváló korrózióállóságot és jelentősen meghosszabbított élettartamot biztosít.

Erős alkalmazkodóképesség több feltételhez

A tömítés típusa rugalmasan választható a hőmérséklet és a közeg alapján. A tárcsa és az ülés fém kemény tömítéssel rendelkezik (kemény ötvözet / sztellit kemény bevonat), amely alkalmas részecsketartalmú, nagy kopásállóságú, erősen korrozív és összetett nagynyomású közegekhez. Működési hőmérséklet: -40 ℃ ~ +550 ℃.

Rugalmas többféle működtetési lehetőség

Kézi, elektromos, pneumatikus és kúpkerekes hajtás.Kézikönyv kis/közepes furatú és alacsony frekvenciájú működéshez;Robbanásbiztos elektromos/pneumatikus távirányítóhoz;Kúpkerék nagynyomású nagy furatokhoz a működési nyomaték csökkentése érdekében.

Garantált megfelelőség

A hazai és nemzetközi nagynyomású kovácsolt acél szelepekre vonatkozó szabványoknak megfelelően tervezték és gyártották. Minden szelep átmegy a nagynyomású légtömörségi teszten, az önzáró speciális teszten és többszörös ellenőrzésen. A minőség nyomon követhető, és megfelel a petrolkémiai, erőművi és más nagynyomású iparágakra vonatkozó beszerzési szabványoknak.

Műszaki paraméterek

Alkatrészek anyagai

Termék áttekintése

A rozsdamentes acélból kovácsolt önzáró gömbszelepek nagy pontosságú elzáró vezérlőszelepek, amelyeket kifejezetten nagynyomású szolgáltatásra terveztek. Egyesítik a beépített kovácsolási technológiát és az öntömítő szerkezetet, amely korrózióálló kovácsolt rozsdamentes acél testből, önzáró motorháztetőből, tárcsaszerelvényből és működtető mechanizmusból áll.

A szelep úgy szabályozza az áramlást, hogy a tárcsát a szelepszáron keresztül megemeli. A fő előnye az önzáró rendszer: a tömítőgyűrű automatikusan összenyomódik a közepes nyomás hatására, így a tömítési teljesítmény a nyomás növekedésével javul, alapvetően megoldva a hagyományos, nagy nyomású csavaros tömítéseknél a könnyű szivárgás okozta ipari fájdalompontot.

A sűrű kovácsolt szerkezettel és a rozsdamentes acél korrózióállóságával a szelepek nagy nyomásállósággal, magas hőmérséklettel szembeni ellenállással, korrózióállósággal és hosszú élettartammal rendelkeznek. Széles körben használják petrolkémiai, földgázipari, erőművekben és nagynyomású vegyi üzemekben, kulcsfontosságú összetevői a nagynyomású csővezetékek biztonságos és stabil működésének.

Alkalmazások

A rozsdamentes acélból kovácsolt öntömítő gömbszelepeket nagy nyomásra (PN100+), magas hőmérsékletre és erős korrózióra tervezték, ideálisak azokhoz az alkalmazásokhoz, amelyek rendkívül magas tömítési megbízhatóságot és anyagszilárdságot igényelnek: ● Petrolkémiai ipar: nagynyomású vegyi reagensek és olajvezetékek

● Földgáz nagynyomású szállítórendszerek

● Erőművi nagynyomású gőzvezetékek

● Nagynyomású kémiai reakció berendezés

● PB-gáz nagynyomású tároló és szállító csővezetékek

Különösen alkalmas ultramagas nyomású (PN320 / Class 1500+), magas hőmérsékleten (>450 ℃) és erős korrozív közeg használatára.

Kiválasztási irányelvek

Anyag nyomás szerint nagy nyomás (PN100 ~ 160): 304/316 kovácsolt acél Ultra nagy nyomás (PN320 / 1500+ osztály): 316L vagy speciális rozsdamentes acél

Hőmérséklet szerint önzáró gyűrű

450℃: Inconel fém tömítőgyűrű≤450℃: megerősített rugalmas grafitgyűrű Erős korrózió: 316L tömítőgyűrű

Lemez/ülés közepesen

Részecske és nagy kopás: kemény ötvözet kemény bevonat Tiszta közeg: Sztellit kemény bevonat

Működéssel történő működtetés

Kis/közepes furat: kézi Távirányító: robbanásbiztos elektromos/pneumatikus Nagy furat (≥DN80): kúpkerék

Karima felület nyomással

PN100~160: RF + spirálisan tekercselt tömítés PN320 / 1500+ osztály: RJ felület + RJ tömítés

Tervezési és gyártási szabványok

● Szelep kialakítása: GB/T 12235, API 602

● Szemtől szemben: GB/T 12221, ANSI/ASME B16.10

● Karima: GB/T 9113, ANSI/ASME B16.5

● Nyomás-hőmérséklet: GB/T 12224, ANSI/ASME B16.34

● Tesztelés: GB/T 13927, API 598, UT/MT/PT, önzáró teszt, nagynyomású légtömörségi teszt

● Anyag: GB/T 1220, ASTM A182, GB/T 13401

Telepítés és karbantartás

Telepítés előtt

Ellenőrizze a modellt, a nyomást, az anyagot és az öntömítő típust. Ellenőrizze a testet és a tömítőgyűrűt, hogy nincsenek-e rajta sérülések vagy szennyeződések.

Telepítés

Szerelje be megjelölt áramlási irányban: alacsony bemenet, magas kimenet. A karimás csavarokat egyenletesen húzza meg, hogy elkerülje az egyenetlen feszültséget.

Művelet

Lassan és egyenletesen működjön, hogy elkerülje a szár vagy az önzáró szerkezet károsodását. Elektromos/pneumatikus szelepeknél végezzen lépésről lépésre nyomáspróbát.

Rutin karbantartás

Figyelje a motorháztető tömítését. Kisebb szivárgás megszüntethető a motorháztető csavarjainak enyhe meghúzásával. Cserélje ki az öntömítő gyűrűt, ha a szivárgás továbbra is fennáll.

Hosszú távú karbantartás

Végezzen rendszeres UT/MT roncsolásmentes vizsgálatot. Javítsa meg vagy cserélje ki a lemez/ülék tömítőfelületeit, ha a szabályozási pontosság csökken.

Újraindítás hosszú leállás után

Kézzel ellenőrizze a zavartalan működést. Üzembe helyezés előtt végezzen nagynyomású légtömörségi tesztet.

A rozsdamentes acélból készült kovácsolt öntömítő gömbszelepek központi eleme az önzáró szerkezet, amelyhez beépített kovácsolt acél és korrózióálló rozsdamentes acél társul. Teljesen megoldják a szelep szivárgását nagy nyomás alatt, lefedik a PN100-PN320 teljes nagynyomás-tartományt, a nagy nyomásállóság, a magas hőmérséklet-állóság és a könnyű kezelhetőség, valamint a korrózióállóság előnyeivel.

A nemzetközi nagynyomású szabványoknak megfelelően gyártva, nyomon követhető minőséggel, könnyű kiválasztással és alacsony karbantartási költséggel stabil és biztonságos elzárási megoldásokat kínálnak a petrolkémiai, földgázipari, erőművi és más nagynyomású iparágakban, amelyek a nagynyomású csővezetékrendszerek alapvető garanciális elemeként szolgálnak.
