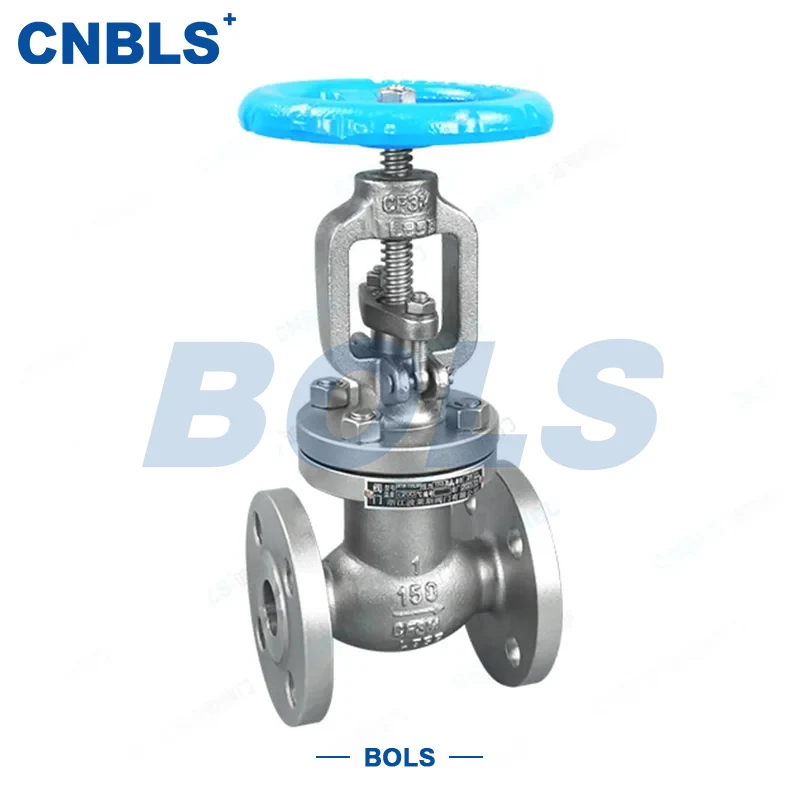

ANSI rozsdamentes acél karimás gömbszelepek

A Bolaisi az ipari szelepek megbízható minőségét, stabil teljesítményét és hosszú élettartamát jelenti. Az ANSI rozsdamentes acél karimás gömbszelepek professzionális gyártója és szállítója vagyunk, fejlett gyártással és szigorú minőség-ellenőrzéssel az API 602, ASME B16.34 és API 598 szabványok szerint. Ez a szelep széles nyomás-, hőmérséklet- és közepes alkalmazkodóképességgel, erős tömítéssel és kiváló korrózióállósággal rendelkezik. Testreszabott megoldásokat és nagykereskedelmi szolgáltatásokat támogatunk a különböző projektigények kielégítésére.

Kérdés küldése

termékleírás

Műszaki paraméterek

Paraméter elem	Paraméter értéke
Alapmodell	ANSI rozsdamentes acél karimás gömbszelep (pl. API 602 J41W/H, J941W/H ANSI típus)
Névleges átmérő	NPS 1/2 ~ NPS 12 (DN15 ~ DN300)
Névleges nyomás	150, 300, 600, 900, 1500, 2500 osztály (ASME B16.34)
Szeleptest anyaga	ASTM A182 F304, F316, F304L, F316L
Szelepmag anyaga	hozzáillő testanyag; rozsdamentes acél Stellite rátéttel (ASTM A417); rozsdamentes acél keményötvözet bevonattal (API 602)
Tömítő felület anyaga	H: Kemény ötvözet; W: Test anyaga; F: PTFE (ASTM D1710); Y: Sztellitötvözet (ASTM A417)
Csatlakozás típusa	Karimás (RF, RTJ, FF); ASME B16.5, ASME B16.47
Működtetés típusa	Kézi (kézikerék, API 602); Elektromos (többfordulatú, NEMA 4/4X); Pneumatikus (kettős/egyszeres működésű); Kúpkerék
Alkalmazható hőmérséklet	H/É/Szé: -29 ℃ ~ +425 ℃; F: -29 ℃ ~ +200 ℃ (ASME B16.34)
Alkalmazható közeg	Víz, gőz, olaj, földgáz, LPG, technológiai közegek, korrozív vegyi közegek (API 602)
Tömítési teljesítmény	Fém tömítés: API 598 IV. osztály; Puha tömítés: API 598 VI. osztály
Shell teszt nyomás	1,5 × névleges nyomás (API 598)
Tömítési próbanyomás	1,1 × névleges nyomás (API 598)

Alaptulajdonságok

Kategória	Specifikáció
Nyomásosztály	150/300/600/900/1500/2500 osztály
Karimás csatlakozás	RF (megemelt arc), RJ (gyűrűcsukló), FF (lapos felület)
Szerkezet típusa	OS&Y (külső csavar és járom), NRS (nem emelkedő szár), egyenes áramlási csatorna
Tömítés típusa	Fém kemény tömítés, lágy tömítés

Alkatrészek anyagai

Az ANSI rozsdamentes acél karimás gömbszelepek alkatrészei megfelelnek az amerikai szabványoknak, kiváló korrózióállóságot, kopásállóságot és tömítést biztosítanak.

Összetevő	Anyagspecifikáció
Szelepház / motorháztető	ASTM A351 CF8 (304), CF8M (316), CF3 (304L), CF3M (316L)
Szelepszár	AISI 304, AISI 316, 17-4PH
Szelepmag/ülék	Stellite fedőréteg, testtömítés, PTFE lágy tömítés
Mirigy csomagolás	PTFE, rugalmas grafit, fonott grafit
Csavar / anya	ASTM A193 B8/B8M

Tervezési és gyártási szabványok

● Globe Valve Design: API 602, ANSI/ASME B16.34

● Szemtől szembeni méretek: ANSI/ASME B16.10

● Karima méretei: ANSI/ASME B16.5, ANSI/ASME B16.47

● Nyomás-hőmérséklet minősítések: ANSI/ASME B16.34

● Tesztelés és ellenőrzés: API 598

● Telepítés: ASME B16.5, ASME B31.3

Termék bemutatása

Az ANSI rozsdamentes acél karimás gömbszelepek nélkülözhetetlen szabályozó és elzáró eszköz az ipari csőrendszerekben. Szabályozza az áramlást és pontos fojtást biztosít a tárcsa szelepszáron keresztül történő megemelésével.

A nagy korrózióálló rozsdamentes acélból készült karimás végekkel a szelep szigorúan az amerikai szabványok szerint készül. Megbízható tömítéssel, stabil szabályozással és egyszerű karbantartással rendelkezik, széles körben használják az olaj-, vegyi-, LNG-, energia-, gyógyszer- és vízkezelési iparágakban.

Teljesen amerikai szabványnak megfelelő szelepként felépítésében, anyagában és működtetésében testreszabható, hogy megfeleljen a különböző alkalmazási követelményeknek, megbízható megoldást nyújtva ipari csőrendszerekhez.

Kiválasztási pontok

1. Nyomás és hőmérséklet: Az üzemi nyomást és a hőmérsékletet az ASME B16.34 szerint kell összeegyeztetni.

2. Anyag: közepes korrozivitás alapján válasszon 304 (CF8), 316 (CF8M) vagy ultra alacsony széntartalmú rozsdamentes acélt.

3. Tömítés és karima: Használjon fém kemény tömítést és RJ karimát nagynyomású, magas hőmérsékletű vagy részecsketartalmú szolgáltatáshoz; általános szolgáltatáshoz használjon RF-et vagy FF-et.

4. Szerkezet: OS&Y az egyértelmű helyzetkijelzés és az egyszerű karbantartás érdekében; NRS korlátozott helyű telepítéshez.

5. Működtetés: Elektromos vagy pneumatikus távműködtetéshez/nagyfrekvenciás működéshez (USA szabványos robbanásbiztos); kézikönyv alacsony frekvenciájú helyi üzemeltetéshez.
