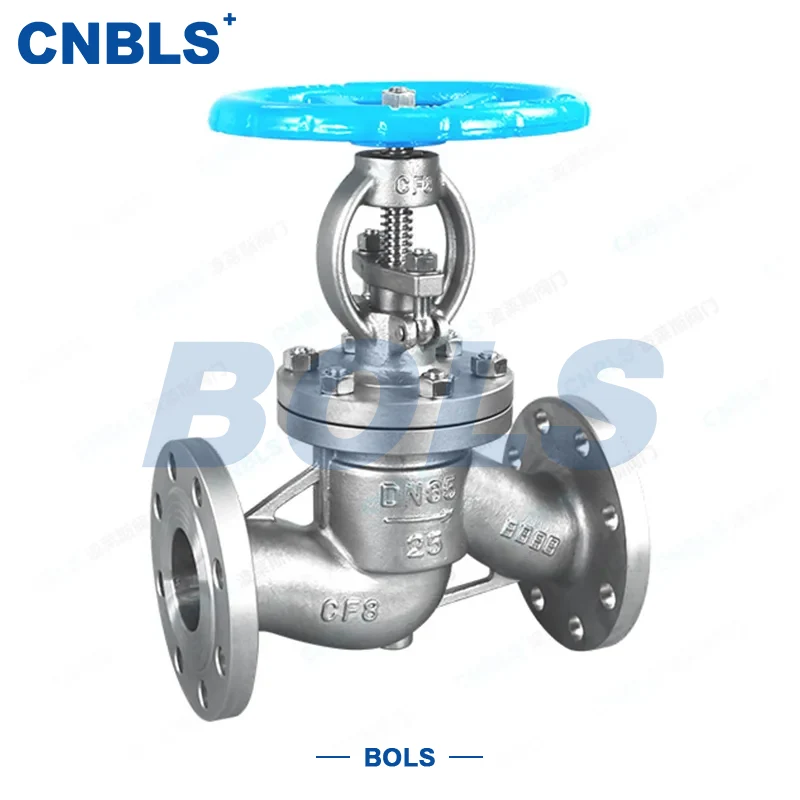

GB rozsdamentes acél karimás gömbszelepek

A GB rozsdamentes acél karimás gömbszelepek ipari csőrendszerek magszabályozó és elzáró eszközei. Tervezésük és gyártásuk szigorúan megfelel a kínai nemzeti szabványoknak, teljes mértékben megfelelnek a mérvadó GB szabványoknak, beleértve a GB/T 12235 szabványt, a kiegyensúlyozó szabályozás pontosságát és a tömítés megbízhatóságát.

A szelep közepes be- és kikapcsolás szabályozást és precíz áramlásszabályozást valósít meg a tárcsa fel-le mozgatásával a szelepszáron keresztül. A rendkívül korrózióálló rozsdamentes acél és szabványos karimás csatlakozási szerkezet elfogadása egyszerű telepítés, egyszerű karbantartás, kiváló tömítési teljesítmény és stabil működés jellemzi.

Széles körben használják a vegyiparban, az energiaiparban, a gyógyszeriparban, a vízkezelésben, az élelmiszer-feldolgozásban és más iparágakban, amelyek magas biztonsági és megbízhatósági követelményekkel rendelkeznek, kulcsfontosságú szelepberendezés a csőrendszerek stabil és hatékony működésének biztosításához.

Műszaki paraméterek

Alkatrészek anyagai

Alapvető előnyei

Teljes GB szabvány megfelelőség

A tervezés, a gyártás és a tesztelés szigorúan követi a GB/T 12235, GB/T 12224 és más nemzeti szabványokat. Minden szelep megfelel a GB nyomáspróbának, teljes mértékben kompatibilis a hazai ipari GB csőrendszerekkel.

Kiváló tömítési teljesítmény

Támogatja a fém kemény tömítést és a PTFE lágy tömítést. Fém tömítés magas nyomású, magas hőmérsékletű és részecsketartalmú közegekhez;Lágy tömítés a szivárgásmentességhez. Mindkettő megfelel a GB/T 13927 szabványnak.

Kényelmes karimás csatlakozás

A szabványos RF, MFM és TG karimák megfelelnek a GB/T 9113 szabványnak. Könnyű be- és szétszerelés a különféle tömítési követelményeknek megfelelően.

Széles anyag- és működtetési tartomány

Test anyaga: 304/316/316L különböző korróziós fokozatokhoz.Működtetés: kézi, elektromos, pneumatikus, kúpkerekes hajtómű a rugalmas működés érdekében.

Alacsony karbantartási költség

Külső csavar és igás (OS&Y) szerkezet a tiszta állapotfigyelés és az egyszerű karbantartás érdekében. Standard GB alkatrészek a kényelmes csere és az alacsony hibaarány érdekében.

Alkalmazások

A GB rozsdamentes acél karimás gömbszelepeket GB-kompatibilis általános szolgáltatásra tervezték, magas biztonsági és megbízhatósági követelményekkel:

● Vegyipar: technológiai és korrozív közegek csővezetékei

● Energiaipar: gőz- és hűtővízvezetékek

● Gyógyszeripar: tiszta közeg szállítása

● Vízkezelés: vízellátó és szennyvízvezetékek

● Élelmiszer-feldolgozás: élelmiszer-minőségű közepes csővezetékek

Alkalmas PN10 ~ PN100 nyomásosztályhoz és DN10 ~ DN400 mérethez.

Kiválasztási irányelvek

Nyomás és hőmérséklet

Válassza ki az anyagot és a tömítést GB/T 12224 szerint, hogy elkerülje a túlnyomást / túlmelegedést.

Anyag korrozivitás szerint

Általános közepes: 304 Közepes korrózió: 316 Erős korrózió: 316L

Tömítés és karima

Magas nyomás / magas hőmérséklet / részecskék: fém tömítés + MFM / TG ​​karima Tiszta / alacsony nyomás: PTFE lágy tömítés + RF karima

Szerkezet

Kültéri / megfigyelés szükséges: OS&Y (felszálló szár) Szűk tér: NRS (nem emelkedő szár)

Működtetés

Helyi működés: kézi Távirányító / automatikus: elektromos / pneumatikus (robbanásbiztos GB 3836.1 szerint)

Tervezési és gyártási szabványok

● Szelep kialakítása: GB/T 12235

● Szemtől szemben: GB/T 12221

● Karima: GB/T 9113, GB/T 9124

● Nyomás-hőmérséklet besorolás: GB/T 12224

● Tesztelés: GB/T 13927

● Anyaga: GB/T 1220, GB/T 3098.1/2

● Telepítés: GB 50235

Telepítés és karbantartás

Üzembe helyezés előtt Ellenőrizze, hogy a modell, a nyomás, az anyag és a tömítés megfelel-e a GB szabványoknak és a szolgáltatási feltételeknek. Ellenőrizze a test és a karima felületét, hogy nincsenek-e rajta sérülések vagy szennyeződések.

Telepítés

Szerelje be a megjelölt áramlási irányba: alacsony bemenet, magas kimenet. A csavarokat egyenletesen húzza meg a GB 50235 szerint.

Művelet

Lassan és egyenletesen működjön. Elektromos szelepek esetén ellenőrizze, hogy megfelelnek-e a GB 3836.1 szabványnak, ha szükséges.

Rutin karbantartás

Rendszeresen ellenőrizze a karimát és a szár tömítését. Tisztítsa meg a belső szennyeződéseket a lemez elakadásának elkerülése érdekében.

Hosszú távú karbantartás

Ellenőrizze és javítsa ki vagy cserélje ki a kopott ülés/tárcsafelületeket GB-kompatibilis alkatrészekkel. Hosszabb leállás utáni újraindítás előtt tesztelje.

A GB rozsdamentes acél karimás gömbszelepek a teljes nemzeti szabványnak való megfelelés köré épülnek, szigorúan követve a GB/T 12235 és más mérvadó szabványokat. A korrózióálló rozsdamentes acéllal és szabványos karimás csatlakozásokkal megbízható tömítést, egyszerű kezelést, egyszerű karbantartást és sokoldalúságot biztosítanak.

Alkalmas a PN10 ~ PN100, DN10 ~ DN400 típusokhoz, lefedik a vegyipart, az áramot, a gyógyszeripart és sok más iparágat, kielégítve mind az általános szabályozási, mind az elzárási igényeket. GB-szintű minőségükkel, amely biztosítja a biztonságos és stabil csővezeték-működést, az egyszerű kiválasztást és az alacsony karbantartási költségeket, a hazai ipari csőrendszerek preferált GB-kompatibilis szelepei.
