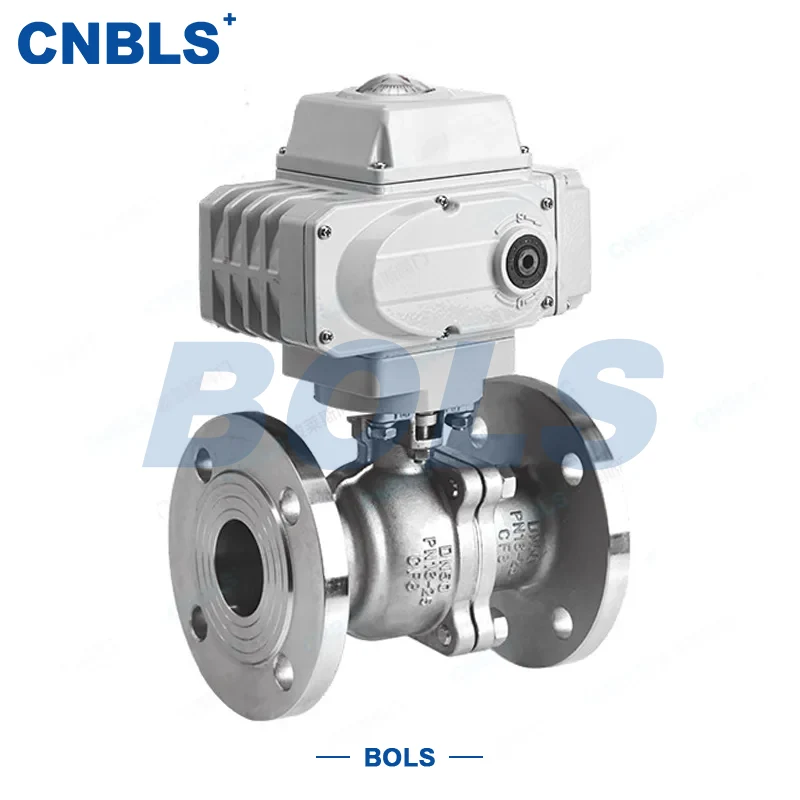

Rozsdamentes acél elektromos golyóscsapok

A rozsdamentes acél elektromos golyósszelepek egy forgószelep, amely elektromos működtetőt használ áramforrásként és egy rögzített golyót záróelemként. Az elektromos működtető által meghajtott szelepszár 90°-kal elforgatja a golyót a csővezetékekben lévő közeg kinyitásához vagy elzárásához. A golyót a felső és az alsó tengelyek rögzítik és pozícionálják, így stabil tömítési teljesítményt nyújtanak közepes-nagy nyomású munkakörülményekhez. Kritikus áramlásszabályozó eszközként szolgál az ipari automata vezérlőrendszerekben.

Robusztus szerkezetének, kopásállóságának és korrózióállóságának köszönhetően ez a szelep vízhez, gőzhöz, olajtermékekhez és enyhén korrozív közegekhez használható. Széles körben használják a kőolaj-, vegyipar-, villamosenergia-, élelmiszer- és gyógyszeriparban, valamint ipari automata csőhálózatokban.

Termékjellemzők

1. Prémium rozsdamentes acél anyag

A kulcsfontosságú alkatrészek, beleértve a szelepházat, a golyót és a szelepüléket, 304/316-os rozsdamentes acélból készülnek, a szelepülék pedig cementált keményfémmel van párosítva. Ez a konfiguráció kiváló korrózióállóságot, magas hőmérsékleti ellenállást és kopásállóságot biztosít, megbízható, hosszú távú működést biztosítva.

2. Elektromos hajtás a nagy hatékonyságú automatizáláshoz

Az elektromos működtetővel felszerelt szelep távvezérlést és automatikus szabályozást tesz lehetővé. Intelligens pozícionálóval párosítható a pontos áramlásszabályozás elérése érdekében, csökkentve ezzel a munkaköltségeket.

3. Fix golyós szerkezet alacsony nyitási/zárási nyomatékkal

A rögzített golyós kialakítás egyenletes erőelosztást és szerkezeti stabilitást biztosít, így ideális nagy átmérőjű, közepesen magas nyomású csővezetékrendszerekhez. Könnyű és megbízható nyitási és zárási műveleteket tesz lehetővé.

4. Cementált keményfém tömítés a megbízható teljesítmény érdekében

A szelepülék és a golyó tömítőfelületei keményfémből készülnek, és speciális kezelésen esnek át, kiváló kopásállóságot és magas hőmérsékleti ellenállást biztosítva. Eléri az API V osztályú szivárgási besorolást, védve a rendszer biztonságát.

5. Széles nyomás és átmérő kompatibilitás

A PN16-tól PN420-ig és a 150-től a 2500-as osztályig terjedő nyomásértékekkel, DN50-től DN1200-ig terjedő névleges átmérővel a szelep megfelel a nagy átfolyású csővezetékek szabályozási követelményeinek.

6. Megbízható védelem összetett ipari környezetekhez

Az elektromos hajtómű IP65 vagy magasabb védettségű, alumíniumötvözetből vagy öntöttvasból készült házzal. Folyamatosan képes működni zord ipari környezetben, ahol magas hőmérséklet, nagy nyomás és korrózió lép fel.

Alkalmazások

A rozsdamentes acél elektromos golyósszelepek különféle ipari forgatókönyvekhez alkalmasak:

● Távirányító és elzáró rendszerek kőolaj- és földgázvezetékekben

● Magas hőmérsékletű, nagy nyomású és enyhén korrozív közegek áramlásának szabályozása vegyipari gyártásban

● Nagy átmérőjű csővezetékek automatikus vezérlése erősáramú és fűtési rendszerekben

● Élelmiszer-, gyógyszer- és tisztítottvíz-vezetékrendszerek

● Magas hőmérsékletű gőz-, olajtermék- és gázszállító csőhálózatok

A tudományos kiválasztás és a megfelelő telepítés meghosszabbíthatja a szelep élettartamát, és javíthatja a csőhálózati rendszer biztonságát és automatizálási szintjét.

Modellértelmezés

Vegyük például a Q947H-16P általános modellt:

Tervezési és gyártási szabványok

● API 6D: Nemzetközi tervezési és gyártási szabvány elektromos golyóscsapokhoz az olaj- és gáziparban

● GB/T 12237: Kínai nemzeti szabvány, amely a szelepszerkezetre és a műszaki követelményekre vonatkozik

● GB/T 9113: Szabvány a karimaméretekhez és a nyomásértékekhez

● JB/T 8528: Műszaki követelményszabvány elektromos hajtóművekhez

● IEC 60534: Az ipari folyamatszabályozó szelepek műszaki specifikációja, amely biztosítja az automatikus szabályozási teljesítményt

Műszaki paraméterek táblázata

Alkatrészek anyagai

● Szeleptest: Rozsdamentes acél (CF8/CF8M/CF3/CF3M), közepes korrozivitás szerint kiválasztva

● Golyó: rozsdamentes acél test, keményfém hegesztéssel a tömítőfelületen, ami javítja a kopást és a magas hőmérséklet-állóságot

● Szelepülés: Nagy szilárdságú cementált keményfém, amely megbízható tömítést és erózióállóságot biztosít

● Szelepszár: rozsdamentes acél nitridált vagy szórt felülettel, kopás- és korrózióálló

● Csomagolás: rugalmas grafit vagy magas hőmérsékleten expandált grafit, amely biztosítja a szelepszár dinamikus tömítését

● Elektromos működtető: alumíniumötvözet vagy öntöttvas ház IP65 védettséggel, összetett ipari környezetekhez alkalmas

Kiválasztás Kulcspontok

1.Munkaállapot-elemzés

Tisztázza a közeg típusát, részecsketartalmát, korrozivitását, hőmérsékletét és viszkozitását

Erősen korrozív közegekhez 316 literes rozsdamentes acél ajánlott

2. Paraméter megerősítése

Válassza ki a névleges átmérőt (DN) a csővezeték mérete és az áramlási követelmények alapján

Válassza ki a nyitási/zárási nyomatéknak, a névleges nyomásnak és a védelmi fokozatnak megfelelő működtetőt

Automatizálási igényekhez válasszon egy 4-20 mA jelvezérlést támogató intelligens pozicionálóval rendelkező aktuátort

3. Anyag kiválasztása

Szeleptest anyaga: 304 általános munkakörülményekhez; 316L korrozív munkakörülményekhez

Tömítőanyag: Cementált keményfém tömítés magas hőmérsékletű, nagy nyomású vagy részecsketartalmú közegekhez

4. Szabványnak és tanúsítványnak való megfelelés

Győződjön meg arról, hogy a szelep és az aktuátor megfelel az olyan szabványoknak, mint az API, GB és IEC

Az elektromos működtető szerkezetnek rendelkeznie kell elektromos tanúsítvánnyal, például CE és UL

5. Szállító értékelése

Válasszon beszállítókat minősített elektromos golyósszelep-gyártási képességekkel, gazdag tapasztalattal és megbízható értékesítés utáni szolgáltatási rendszerrel

Kérjen teljes műszaki dokumentumokat: mintákat, paramétertáblázatokat, anyagtanúsítványokat és hajtómű-kézikönyveket
