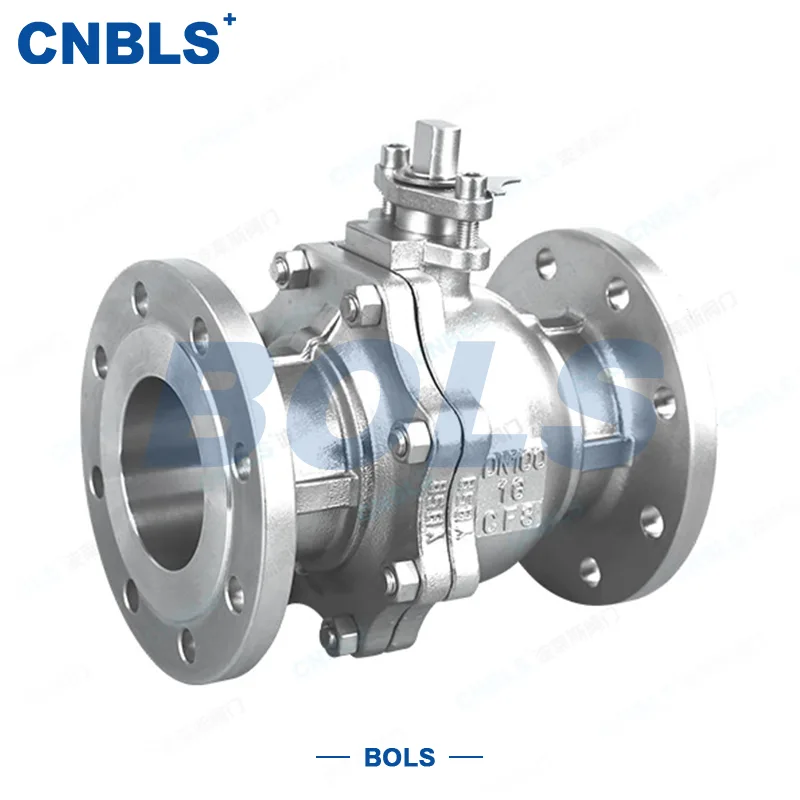

GB karimás golyóscsap

A GB Flange Ball Valve egy központi ipari folyadékszabályozó szelep nemzeti szabványos karimás csatlakozással, amely a csővezeték ki- és áramlásszabályozását valósítja meg a gömbmag 90°-os elforgatásával, és az egyik legszélesebb körben használt főáramú elzárószelep a globális ipari csővezetékrendszerekben.

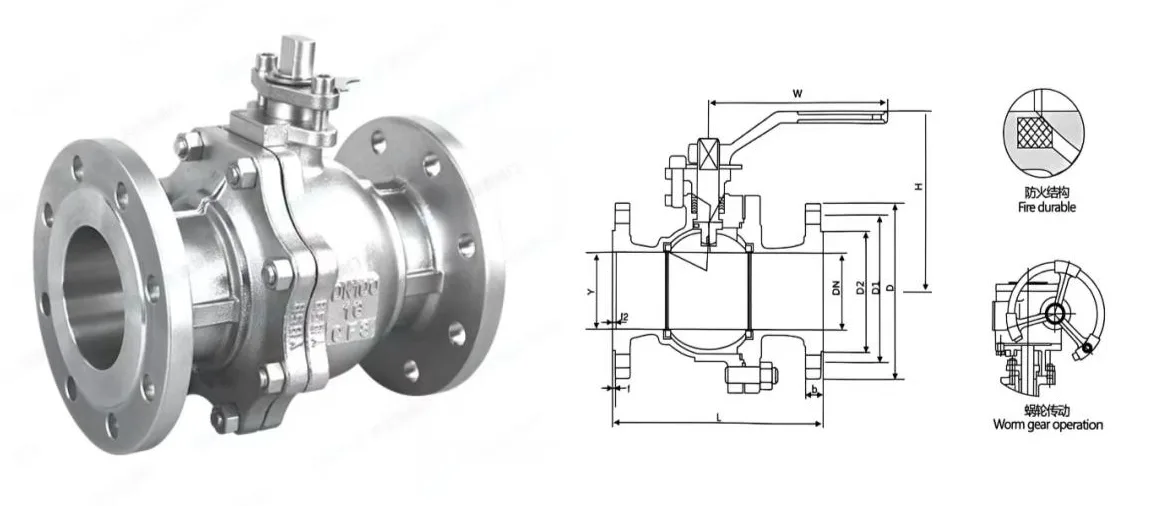

Ez a szelep főleg alapvető alkatrészekből áll, beleértve a szeleptestet, az úszógolyót, a szelepszárat, a szelepülést, a tömítőszerelvényt és a nemzeti szabványos karimavégeket. A standard kézi működtetés mellett csigahajtóművel, pneumatikus, elektromos és hidraulikus működtető eszközökkel is felszerelhető, hogy megfeleljen a különböző ipari munkakörülmények automatikus szabályozási követelményeinek. Alapvető előnyei a gyors nyitás és zárás, a rendkívül alacsony folyadékellenállás, a kompakt felépítés, a megbízható kétirányú tömítés, a széles médiával való kompatibilitás, valamint a kényelmes telepítés és karbantartás. Stabil, hosszú távú működési teljesítményével és az összetett munkakörülményekhez való erős alkalmazkodóképességével a GB karimás golyósszelep az ipari folyadékátviteli és vezérlőrendszerek nélkülözhetetlen kulcselemévé vált.

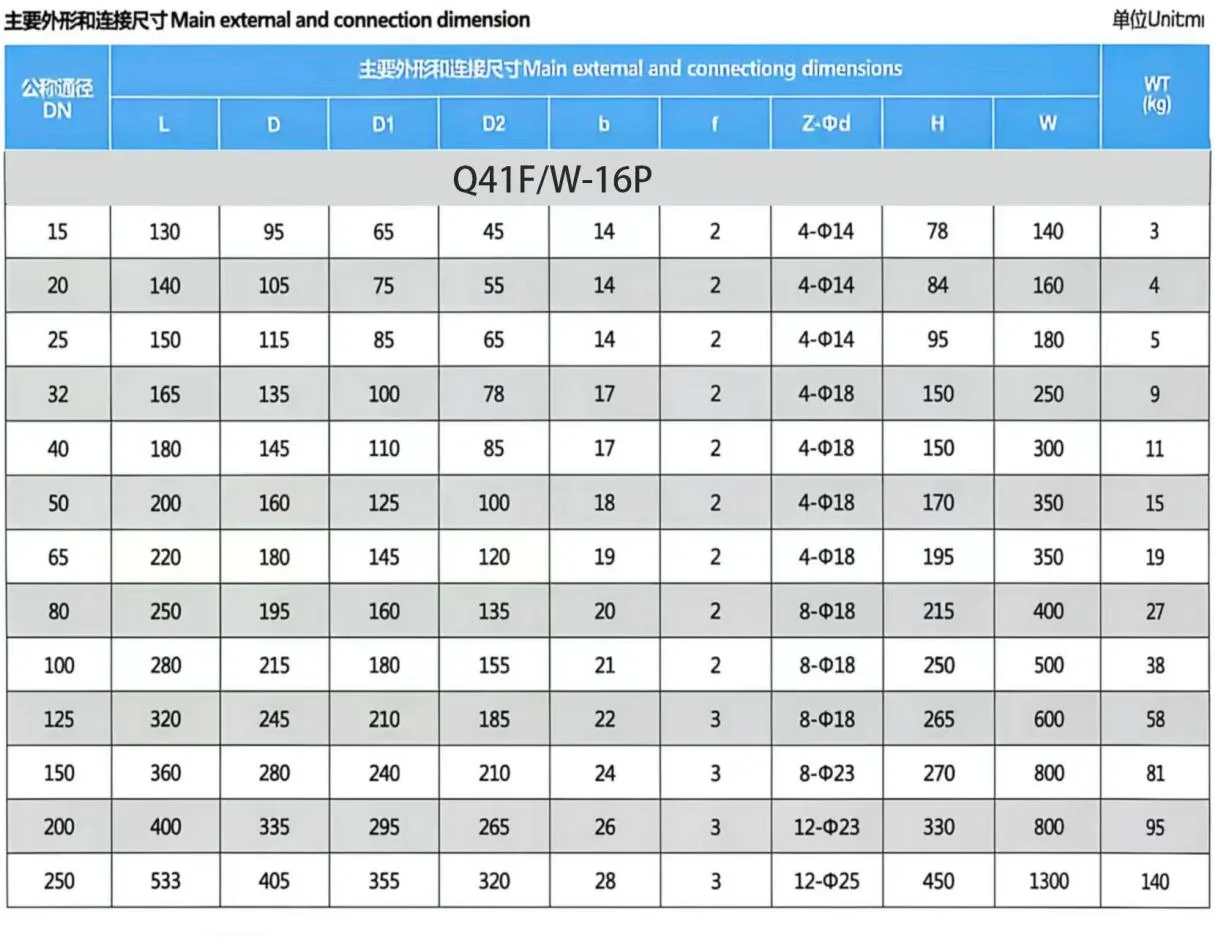

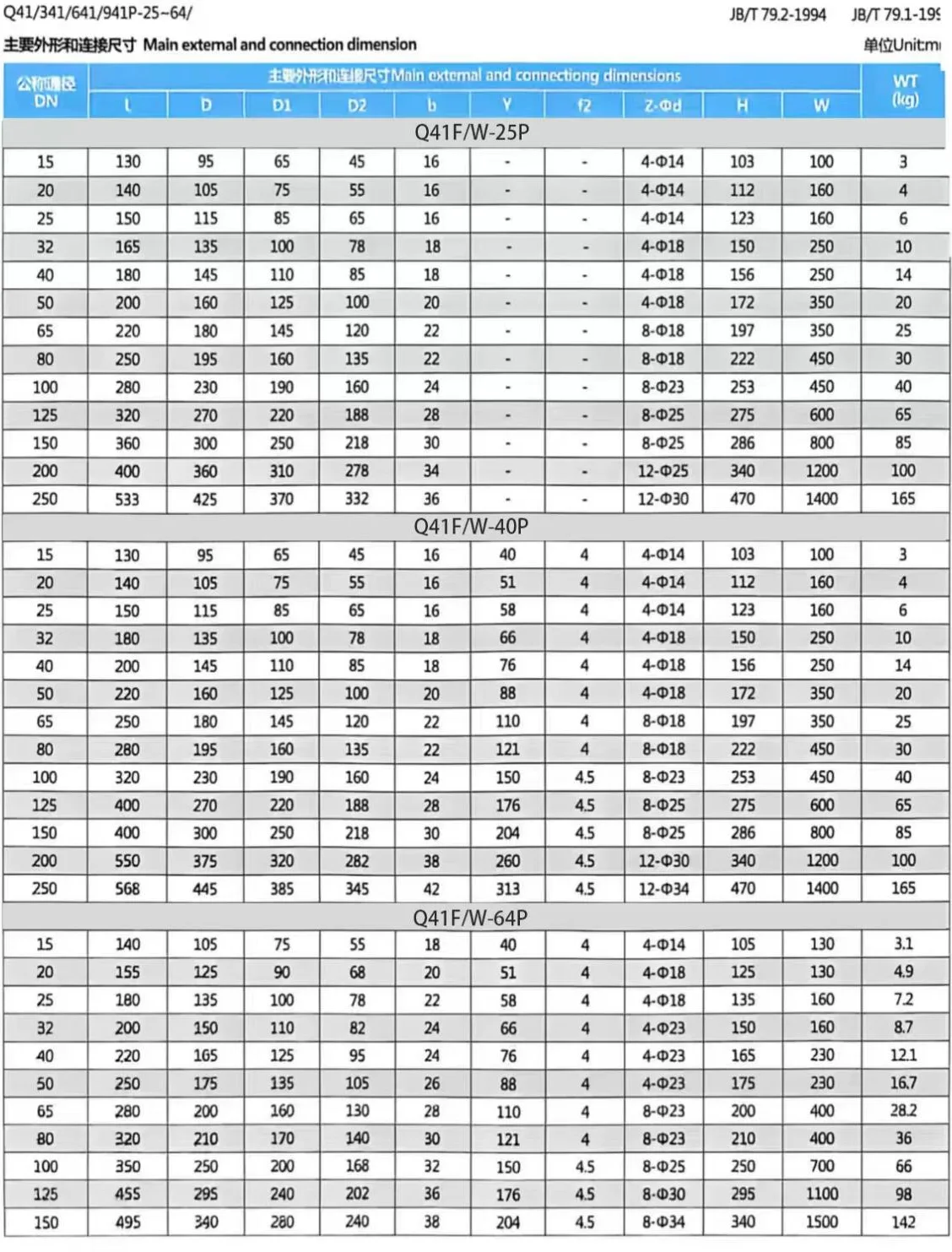

Termékleírások

Alkalmazási szabványok

Fő alkalmazási iparágak

● Olaj és gáz, petrolkémiai finomítás és távolsági csővezetékes átvitel

● Energiatermelés (víz-, gőz- és olajáramkörök hő- és atomerőművekben)

● Kohászat, papírgyártás és textilgyártás

● Városi vízellátás, távfűtés és szennyvízkezelés

Működési elv

A GB Flange Ball Valve működési elve a szelepszár által meghajtott gömbmag 90°-os elforgatásán alapul, hogy megvalósítsa a csővezeték teljes nyitását, teljes zárását és pontos áramlásszabályozását:

Teljesen nyitott állapot

Amikor a szelepszár 90°-kal elforgatja a golyót, hogy a golyó átmenő furata teljesen egy vonalba kerüljön a csővezeték tengelyével, az áramlási csatorna teljesen össze van kötve. Ekkor a folyadékellenállás minimális, és a közeg szinte nyomásveszteség nélkül képes áthaladni a szeleptesten.

Teljesen zárt állapot

Amikor a szelepszár a golyót 90°-kal fordított irányba forgatja, a golyó átmenő furata teljesen merőleges a csővezeték tengelyére. A golyós magot a csővezeték középnyomása szorosan a szelepülékhez nyomja, megbízható szivárgásmentes tömítést képezve, és a közeg áramlása teljesen leáll.

Flow Control State

Ha a golyót 0° és 90° között tetszőleges szögben elforgatják, a golyó átmenő furata és a csővezeték közötti effektív áramlási terület fokozatmentesen állítható, hogy a közeg áramlási sebessége és a csővezeték nyomása pontosan szabályozható legyen, megfelelve az ipari folyamatok változó működési feltételeinek.
