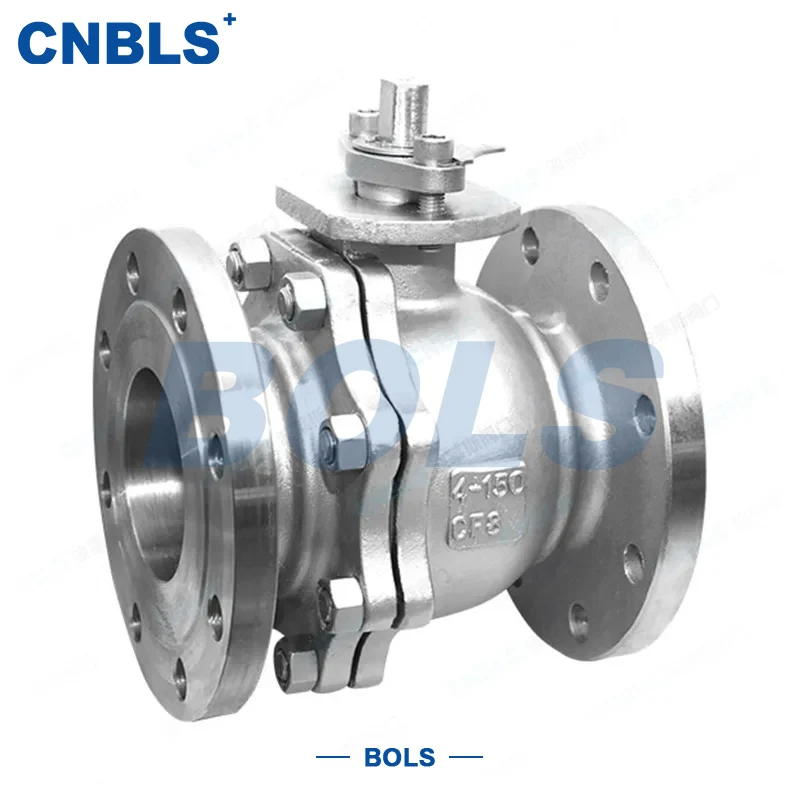

ANSI rozsdamentes acél karimás golyóscsapok

Az ANSI rozsdamentes acél karimás golyóscsapok egy negyedfordulatú elzárószelep, amelyet az ANSI/ASME szabványoknak megfelelően terveztek és gyártottak. Teljes rozsdamentes acél testével és ANSI karimás csatlakozásával széles körben használják a nemzetközi csővezetékrendszerekben.

A szelep a golyó 90°-os elforgatásával működik a gyors nyitás, zárás és áramlásszabályozás érdekében. Fő alkotóelemei a rozsdamentes acél test, a golyó, a szár, az ülések és az opcionális (kézi, pneumatikus vagy elektromos) működtetők. A rozsdamentes acél kiváló korrózióállóságának, hőmérsékletállóságának és mechanikai szilárdságának köszönhetően az ANSI rozsdamentes acél karimás golyóscsapok megbízhatóan teljesítenek igényes és korrozív üzemi körülmények között is.

Általában olaj- és gázipari, petrolkémiai, energiatermelési és általános ipari csőrendszerekben alkalmazzák.

Működési elv

Az ANSI rozsdamentes acél karimás golyósszelepek úgy működnek, hogy a golyót a száron keresztül forgatják:

Teljesen nyitott: A golyós furat egy vonalba esik a csővezetékkel, így egyenletes, alacsony ellenállású áramlást tesz lehetővé

Teljesen zárva: A golyó 90°-kal elfordul, hogy teljesen blokkolja az áramlást

Fojtóállás: A köztes helyzetek (0°–90°) korlátozott áramlásszabályozást tesznek lehetővé

Ez az egyszerű negyedfordulatú kialakítás gyors működést, szoros elzárást és minimális nyomásesést biztosít az ANSI rozsdamentes acél karimás golyósszelepeknek.

Főbb jellemzők

Megfelelés az ANSI/API szabványoknak

Az API 608 és az ANSI B16.34 szerint tervezve, egyértelmű nyomás-hőmérséklet-besorolást és könnyű integrációt biztosít a nemzetközi projektekbe.

Teljes rozsdamentes acél konstrukció

Elérhető F304, F316 és F316L anyagokban a maró hatású közegek, például klóros víz, savak, lúgok és savanyú anyagok kezelésére.

Megbízható karimás csatlakozás

Az ANSI B16.5 RF vagy RTJ karimák biztonságos telepítést, egyszerű karbantartást és szabványos csővezeték-kompatibilitást biztosítanak.

Opcionális golyós szerkezetek

Osztály 150/300: Tipikusan lebegő golyós kialakítás

600-as és magasabb osztály: Jellemzően csonkra szerelt gömb az alacsonyabb nyomatékhoz

Ez a rugalmasság lehetővé teszi, hogy az ANSI rozsdamentes acél karimás golyósszelepek széles nyomástartományt lefedjenek.

Rugalmas ülés opciók

Fő műszaki adatok

Tervezési és tesztelési szabványok

A megbízhatóság és a nyomon követhetőség érdekében az ANSI rozsdamentes acél karimás golyósszelepek megfelelnek a következőknek:

Tipikus alkalmazások

Az ANSI rozsdamentes acél karimás golyósszelepeket széles körben használják:

Olaj- és petrolkémiai üzemek

Földgáz szállítás

Finom vegyi feldolgozás

Erő- és gőzrendszerek

Gyógyszer- és élelmiszervezetékek (megfelelő anyagokkal)

Korrozív ipari csővezetékek

Megbízható elzárási teljesítményt nyújt közepes és nagy nyomású szolgáltatásoknál.

Kiválasztási irányelvek

Az optimális teljesítmény érdekében vegye figyelembe a következőket:

① Nyomásosztály-illesztés

Válassza a 150 / 300 / 600 osztályt a csővezeték tervezett nyomásának és az ANSI B16.34 besorolásnak megfelelően.

② Anyagkompatibilitás

③ Üléstípus kiválasztása

Tiszta szerviz → Puha ülés

Magas hőmérséklet vagy szilárd anyagok → Fém ülés

④ Választható karima burkolat

Standard szolgáltatás → RF

Nagy nyomás vagy nagy tömítési követelmény → RTJ

Telepítési és karbantartási tippek

Az élettartam meghosszabbítása érdekében:

Szerelje fel a karimákat az ANSI B16.5 szerint keresztirányú meghúzással

Telepítés előtt ellenőrizze a modellt és a minősítést

Szigorúan a 0°-90° tartományban működjön

Rendszeresen ellenőrizze a szár tömítését és a karima tömítését

Szükség szerint vigyen fel korrózióálló zsírt

A leeresztő szelepüreg hosszú leállások előtt

A megfelelő karbantartás biztosítja az ANSI rozsdamentes acél karimás golyóscsapok hosszú távú stabil működését.
