ANSI karimás golyóscsap

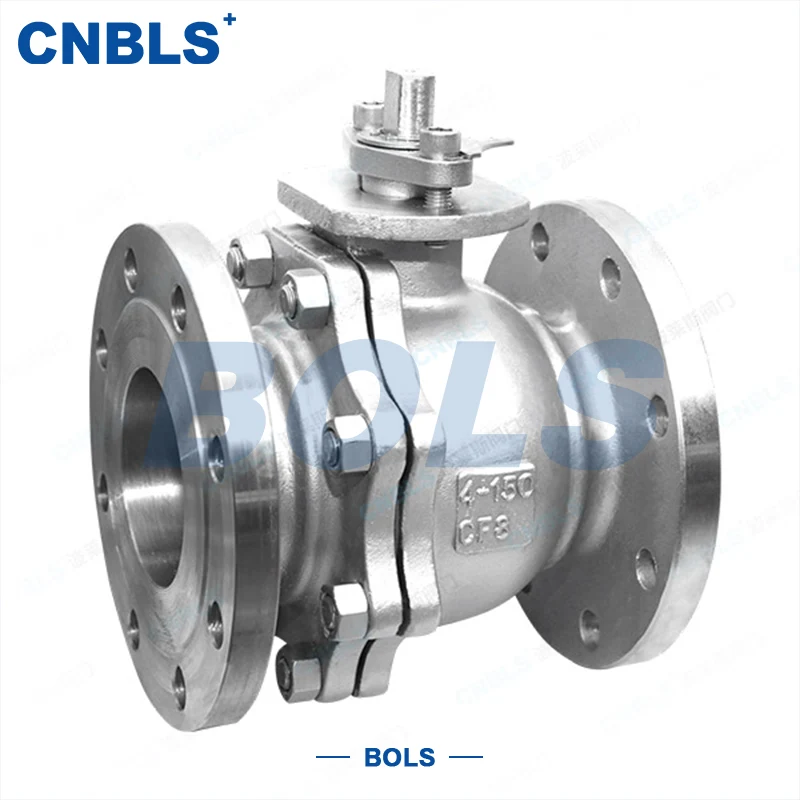

Az ANSI Flanged Ball Valve (márka: Bolaisi) egy ipari elzárószelep, amely karimás csatlakozással és egy golyóval rendelkezik a mag nyitó- és záróelemeként. Főleg folyadékok gyors ki-be vezérlésére és áramlási irányváltására használják ipari csővezetékekben. A termék két fő szerkezeti típusban kapható: lebegő golyóscsap és tengelyre szerelhető golyóscsap. A különböző anyagok, tömítési típusok és működtetési módok rugalmasan megválaszthatók a munkakörülményeknek megfelelően, így széles körben alkalmazható különféle hagyományos ipari csővezeték-alkalmazásokhoz.

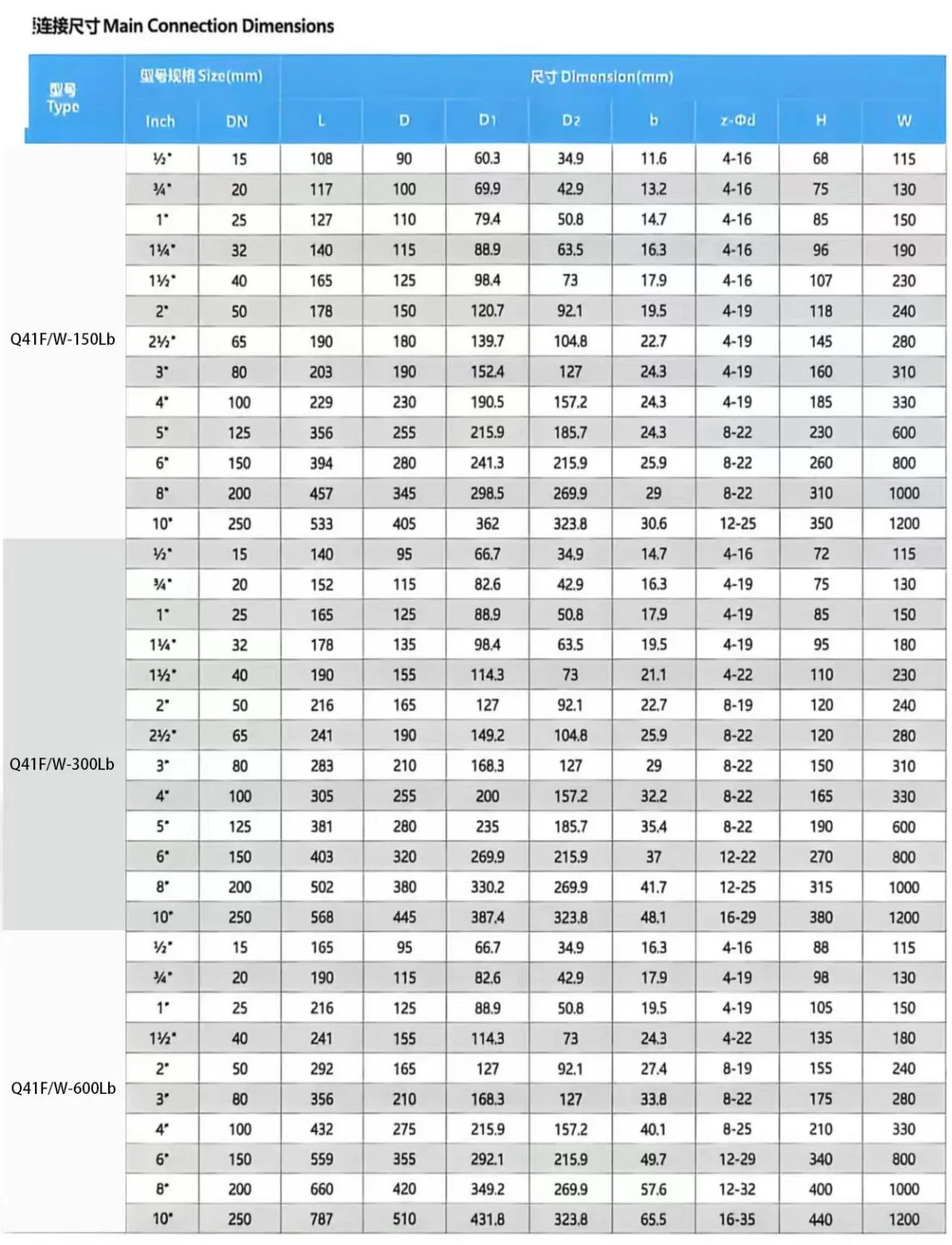

Alapvető műszaki paraméterek

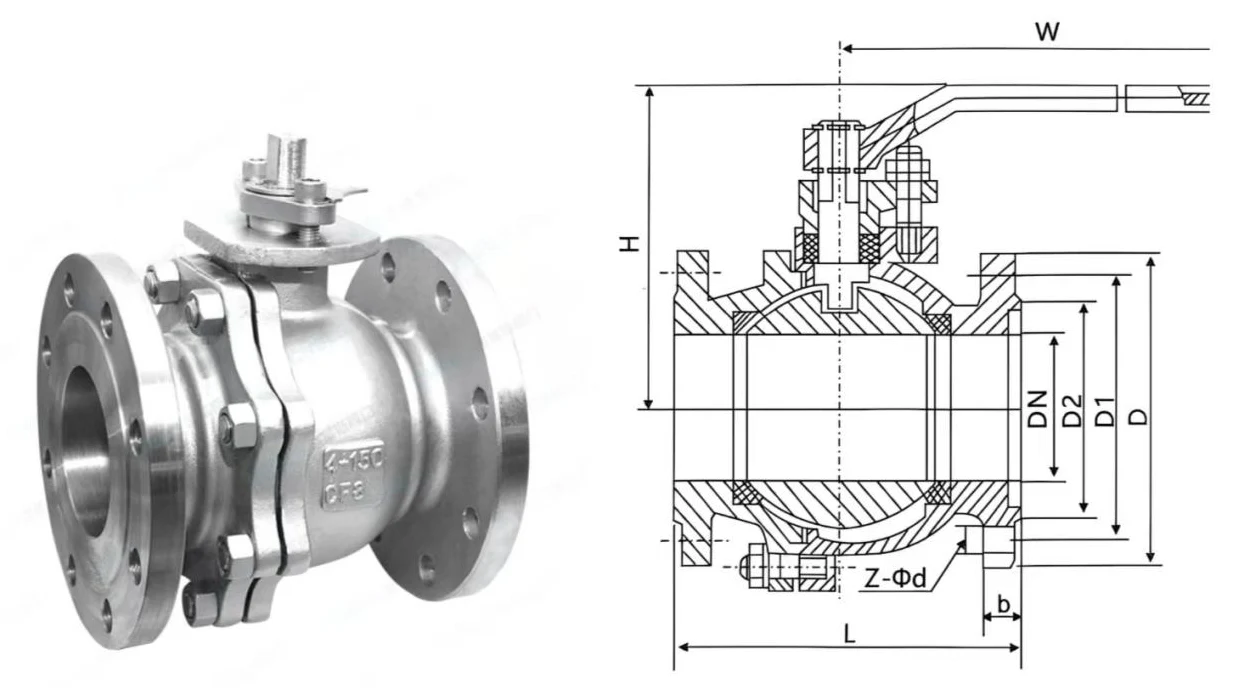

Alapvető szerkezeti elemek

A termék moduláris felépítésű, és hat alapmodulból áll, amelyek rugalmasan illeszthetők a munkakörülményekhez:

● Szeleptest: 2-részes, 3-részes és egyrészes szerkezetekben kapható, biztosítva a fő nyomástartó és szerelési alapot, hogy megfeleljen a különböző karbantartási és telepítési követelményeknek.

● Golyózáró elem: Egy forgó golyó koaxiális átmenőlyukkal, amely az áramlásszabályozás központi vezérlőelemeként szolgál, a teljes nyitás és zárás elforgatásával.

● Tömítőszerelvény: lágy tömítésű (PTFE) és kemény tömítésű fészektípusokat tartalmaz, amelyek belső tömítést képeznek a labdával; az illeszkedő tömítés külső tömítést biztosít a szár és a szeleptest között, hogy megakadályozza a közeg szivárgását.

● Szelepszár: Az indítószerkezetet és a golyót összekötő erőátviteli alkatrész, amely a golyót 90°-kal elforgatva nyitja és zárja.

● Működtetőszerkezet: A standard konfiguráció kézi kar; a csigahajtómű, a pneumatikus és az elektromos hajtóművek opcionálisak a különböző automatizálási vezérlési igényekhez.

Működési elv

A szelep vezérli a csővezeték teljes nyitását és zárását a golyó 90°-os elforgatásával a szár tengelye körül:

● Teljesen nyitott: A gömbfurat teljesen koaxiális a csővezeték áramlási útvonalával, ami akadálytalan folyadékáramlást tesz lehetővé rendkívül alacsony áramlási ellenállás mellett.

● Teljesen zárt: A gömbfurat merőleges a csővezeték áramlási útvonalára, a golyó szorosan illeszkedik az üléshez, hogy teljesen elzárja a közeget és megbízható tömítést érjen el.

Két magtömítő szerkezet áll rendelkezésre a különböző munkakörülményekhez:

● Lebegő golyós szerkezet: Közepes nyomás alatt a golyó enyhén lebeg, hogy nekinyomódjon az alsó fészeknek, így önzáró tömítés érhető el. A nagyobb nyomás stabilabb tömítési teljesítményt biztosít, amely alkalmas kis és közepes átmérőkhöz, valamint közepesen alacsony nyomású körülményekhez.

● Csonkra szerelt golyós szerkezet: A golyót felső és alsó csonkok támasztják alá, sugárirányú elmozdulás nélkül. Az ülés rugalmas kompenzációval rendelkezik, amely automatikusan illeszkedik a golyóhoz a tömítéshez, alacsony működési nyomatékkal és hosszú távú stabil teljesítménnyel, alkalmas nagy átmérőjű és nagy nyomású körülményekhez.

A termék fő jellemzői

● Szabványos karimás csatlakozás: Szigorúan megfelel az amerikai szabványos karimaméreteknek, támogatja az RF, FF, MFM, TG, RJ és egyéb karimás felületeket. Könnyű beszerelést és eltávolítást tesz lehetővé, nagy felcserélhetőség mellett az azonos szabványú csővezetékekkel és berendezésekkel, helyszíni módosítás nélkül.

● Hatékony és szabályozható működés: A kézi teljes nyitáshoz és záráshoz csak 90°-os elforgatás szükséges, ami lehetővé teszi a gyors működést, amely alkalmas vészkikapcsolásra is. A nyitási szög pontosan beállítható az áramlási irányváltáshoz.

● Optimalizált áramlási út tervezés: A teljes furatszerkezet szinte nem okoz áramlási ellenállási veszteséget teljesen nyitott állapotban, csökkenti a csővezeték energiafogyasztását, és alkalmazkodik a nagy viszkozitású közegekhez és a kisebb részecskéket tartalmazó közegekhez.

● Moduláris, rugalmas konfiguráció: A szelepház, a tömítések és a működtetők moduláris kialakításúak. Az ANSI karimás golyósszelep testreszabható anyagokkal, tömítési típusokkal és működtetési módokkal a helyszíni nyomás-, közeg- és hőmérsékleti követelmények alapján.

● Kétirányú áramlási kompatibilitás: Az egyirányú vagy kétirányú áramlási struktúrák opcionálisak szigorú bemeneti/kimeneti korlátozások nélkül, javítva a telepítést és a működési rugalmasságot.

A termék teljesítményének előnyei

● Széles lefedettség a munkakörülmények között: A névleges átmérő DN15-től DN200-ig és a névleges nyomás 150LB-től 600LB-ig terjed a legtöbb általános ipari csővezeték-alkalmazásra.

● Magas korrózióállóság: Többféle karosszéria-anyag, köztük szénacél, 304, 316 és 316L rozsdamentes acél ellenáll a víz, olaj, gőz, savak, lúgok és egyéb közegek által okozott korróziónak és eróziónak, meghosszabbítva az élettartamot.

● Stabil és megbízható tömítés: A puha tömítés zéró szivárgást biztosít tiszta közeg esetén normál hőmérsékleten; a kemény tömítés ellenáll a magas hőmérsékletnek és a kopásnak gőzzel és részecskékkel terhelt közegek esetén. Mindkét típus hosszú távú stabil tömítést biztosít a belső és külső szivárgás minimalizálása érdekében.

● Biztonságos és munkakímélő működés: Az optimalizált szár és kar kialakítás nagymértékben csökkenti az üzemi nyomatékot a könnyű kézi kezelés érdekében. A kifújásgátló szár és az antisztatikus szerkezetek megakadályozzák a statikus feltöltődést közepes súrlódásból és a szár kilökődéséből, így megfelelnek a magas kockázatú iparágakban, például a kőolaj- és vegyiparban a biztonsági követelményeknek.

● Kényelmes karbantartás: A 2- és 3-részes karosszéria-kialakítások lehetővé teszik a nagyjavítást és a tömítések cseréjét a csővezeték szétszerelése nélkül, ami jelentősen csökkenti a helyszíni karbantartási munkaterhelést és az állásidőt.

Fő alkalmazási forgatókönyvek

A stabil ki-be vezérléssel és a közeghez és a munkakörülményekhez való széleskörű alkalmazkodóképességével az ANSI karimás golyósszelepet széles körben használják csővezeték-rendszerekben a főbb iparágakban:

● Olaj- és gázipar: Közepes leállás és átkapcsolás az olaj- és gázkutatásban, a távolsági csővezetékekben, a gyűjtőállomásokon, valamint a finomított olaj tárolásában és szállításában.

● Vegyipar: Savas/lúgos közegek, szerves oldószerek, polimerek és adalékanyagok folyamatszabályozása kemény vegyi gyártási körülmények között.

● Energiaipar: Csővezeték be- és kikapcsolás vezérlés kazánrendszerekben, gőzvezetékekben, hűtővíz-keringető és pótvízrendszerekben a stabil egységműködés biztosítása érdekében.

● Papír- és kohászati ​​ipar: Csővezeték-vezérlés papír feketelúghoz, kohászati ​​iszaphoz és vízkeringtető rendszerekhez, ütés- és kopásálló szerkezettel.

● Vízkezelési ipar: Csővezetékek nyitása/zárása és áramlásszabályozása a települési vízellátásban/elvezetésben, ipari szennyvízkezelés, visszanyert víz újrafelhasználása és keringtető vízrendszerekben.
