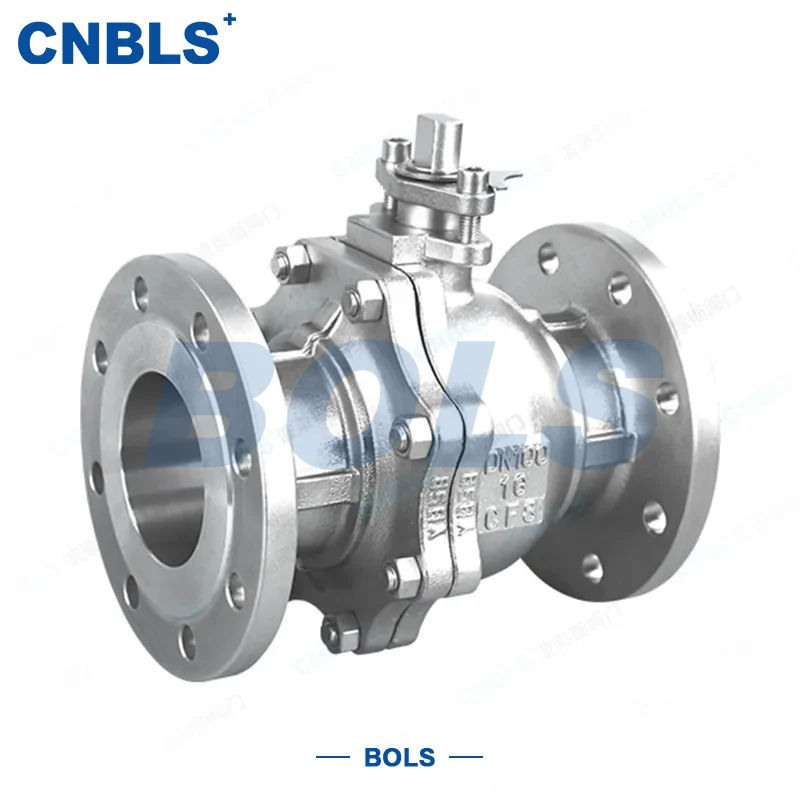

GB rozsdamentes acél karimás golyósszelepek

A GB rozsdamentes acél karimás golyósszelepek egy forgó elzáró- és szabályozószelep, amelyet a kínai nemzeti szabványok (GB) szigorú betartásával terveztek és gyártottak. Teljesen rozsdamentes acélból készült, nemzeti szabványos karimás csatlakozással, így közvetlenül illeszthető különféle kínai ipari csőrendszerekhez.

A szelepmag rozsdamentes acél szeleptestből/háztetőből, rozsdamentes acél golyóból, szárból, ülékből és opcionális kézi/pneumatikus/elektromos működtetőkből áll. Minden alkatrész megfelel a megfelelő nemzeti szabványoknak, biztosítva a termék stabilitását és kompatibilitását.

Működési elve egyszerű és világos: A szár mozgatja a labdát, hogy egy függőleges tengely körül forogjon.

● 0°-nál a golyós furat teljesen egy vonalban van a csővezeték áramlási útvonalával – a szelep teljesen nyitva van, ami egyenletes közegáramlást tesz lehetővé.

● 90°-os elforgatás után a furat teljesen elromlik az áramlási útvonaltól – a szelep teljesen zárva van, szorosan elzárva a közeget.

● 0° és 90° között elforgatva pontos áramlásszabályozást tesz lehetővé.

Lezárási és szabályozási funkciókat egyaránt magában foglal, különféle ipari munkakörülményekhez alkalmas.

A termék fő jellemzői

Megfelel a GB szabványoknak, erős alkalmazkodóképesség

Az alapvető nemzeti szabványoknak, köztük a GB/T 12237 és a GB/T 12224 szabványoknak megfelelően tervezték és gyártották. A karimás csatlakozások megfelelnek a GB/T 9113 szabványnak, lehetővé téve a közvetlen csatlakozást a főbb GB karimás csővezetékekhez módosítás nélkül, így biztosítva az egyszerű és hatékony telepítést.

Teljesen rozsdamentes acél konstrukció, kiváló teljesítmény

304/316/316L rozsdamentes acélból készült, kiváló korrózióállósággal, magas hőmérséklettel és kopásállósággal rendelkezik. Rozsdásodás vagy sérülés nélkül hosszú élettartamot biztosít a korrozív közegeknek.

Gyors működés, pontos szabályozás

90°-ban elforgatható be-ki kialakítás:

● Kézi típus: be- és kikapcsolási idő ≤ 30 s

● Pneumatikus típus: ≤ 5s

● Elektromos típus: ≤ 10sSzéles áramlásszabályozási tartomány 100:1-es lekapcsolási aránnyal a pontos áramlásszabályozás érdekében.

Megbízható tömítés, szivárgásmentes

Lágy tömítésű (PTFE/EPDM/PPL) és keményzáras (Stellite ötvözet keményburkolatú) változatban kapható. A tömítőfelületek precíziós megmunkálásúak, a hátsó tömítés szárszerkezete pedig hatékonyan akadályozza meg a külső szivárgást, biztosítva a csővezeték biztonságát.

Rugalmas szerkezet, széles körű kompatibilitás

Támogatja a lebegő golyós és rögzített golyós szerkezeteket:

● Lebegő labda: közepes és alacsony nyomáshoz (PN16~PN40), kis és közepes átmérőhöz – egyszerű szerkezet, költséghatékony.

● Rögzített golyó: nagy nyomáshoz (PN63 és magasabb), nagy átmérők – alacsony üzemi nyomaték, stabil tömítés. Különféle beépítési helyzetekhez kézi, pneumatikus és elektromos működtetés áll rendelkezésre.

Alapvető specifikációk

Alkalmazási forgatókönyvek

A kiváló korrózióállósággal, magas hőmérséklettel szembeni ellenállással és GB-kompatibilitással a GB rozsdamentes acél karimás golyósszelepeket széles körben használják különféle hazai ipari területeken, mint kulcsfontosságú elemet a közepes elzáráshoz, szabályozáshoz és eltérítéshez.

Tipikus alkalmazások a következők:

● Petrolkémiai ipar: nyersolaj, finomított olaj, vegyi nyersanyagok, különösen kéntartalmú, klórtartalmú korrozív közegek.

● Kommunális vízellátás és vízelvezetés: Csapvíz, szennyvízkezelés, klórtartalmú víz.

● Finomkémiai, gyógyszerészeti és élelmiszer-feldolgozás: 316 literes változat nagy tisztaságú, korrozív, higiénikus alkalmazásokhoz.

● Energiaipar: gőz, hűtővíz magas hőmérsékleten és közepes/magas nyomáson.

● Egyéb területek: Földgáz, PB-gáz, kohászat, bányászat és egyéb korrozív csővezetékek.

Kiválasztási útmutató

Üzemeltetés és karbantartás

Telepítési megjegyzések

● Beszerelés előtt: Ellenőrizze, hogy a modell, a nyomás, az anyag, az átmérő, a tömítés típusa és a karima felülete megfelel-e a csővezetéknek. Ellenőrizze a repedéseket, a rozsdát és a szár egyenletes forgását.

● Karima beépítése: Vegye figyelembe a GB 50235 és GB/T 9113 előírásait. Használjon megfelelő tömítéseket. A csavarokat átlósan és egyenletesen húzza meg, hogy elkerülje a karima deformálódását vagy szivárgását. Telepítés előtt tisztítsa meg a tömítőfelületeket.

Működési szabályok

● Nyitás/zárás: A károsodás elkerülése érdekében tartsa a forgást 0°–90° között. Lassan állítsa be az áramlást.

● Pneumatikus/elektromos: először üzembe helyezze a működtetőket, hogy biztosítsák a jelszinkronizálást működés előtt.

Rendszeres karbantartás

● Szokásos ellenőrzés: Ellenőrizze a karimák, a motorháztető és a szártömítések szivárgását; szükség szerint húzza meg vagy cserélje ki az alkatrészeket.

● Kenés: Vigyen fel rozsdamentes acéllal kompatibilis zsírt a szártömítésre és a csapágyakra. Rendszeresen tisztítsa meg a belső részeket; cserélje ki a kopott labdát/ülést.

● Különleges feltételek: Használjon korrózióálló anyagokat a savanyú kiszolgáláshoz; tűzbiztos keményzárású szelepek gyúlékony területekhez; alacsony hőmérsékletű tömítések és zsírok a kriogén szolgáltatáshoz.

● Hosszú üresjáratú szelepek esetén: üzembe helyezze terhelés nélkül, tisztítsa meg a törmeléket, és végezzen egyszerű tömítési tesztet az újraindítás előtt.

Tervezési és gyártási szabványok

A GB rozsdamentes acél karimás golyósszelepek tervezése, gyártása és ellenőrzése az alábbiak szerint történik:

● Szelepkialakítás: GB/T 12224, GB/T 12237, GB/T 13927

● Szerkezet és karima: GB/T 12221, GB/T 9113

● Anyag: GB/T 1220, GB/T 13401, GB/T 17491
