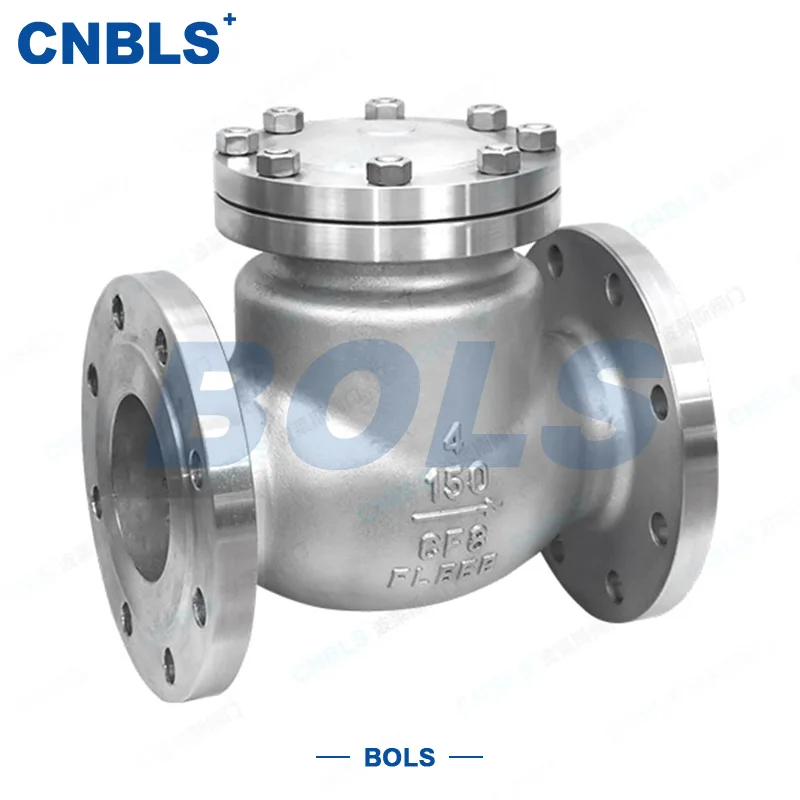

ANSI karimás lengő visszacsapó szelepek

Az ANSI karimás lengő visszacsapó szelepek (márka: Bolaisi, modellsorozat: H44W/Y-150LB/300LB/600LB/900LB) teljesen automatikus önműködő egyirányú szelepek külső meghajtó eszközök nélkül, megbízható visszafolyás elleni védelmet nyújtanak különböző ipari folyadékvezeték-rendszerekhez. Kiváló minőségű ipari szelepekből, olaj- és gőzmentes acélból készült. médiát, és hosszú ideig stabilan működhet normál nyomási körülmények között. Alacsony áramlási ellenállása, nagy tömítési teljesítménye és erős kompatibilitása révén alapvető szelepként szolgál a csővezeték biztonságának és a folyamat stabil működésének biztosításához.

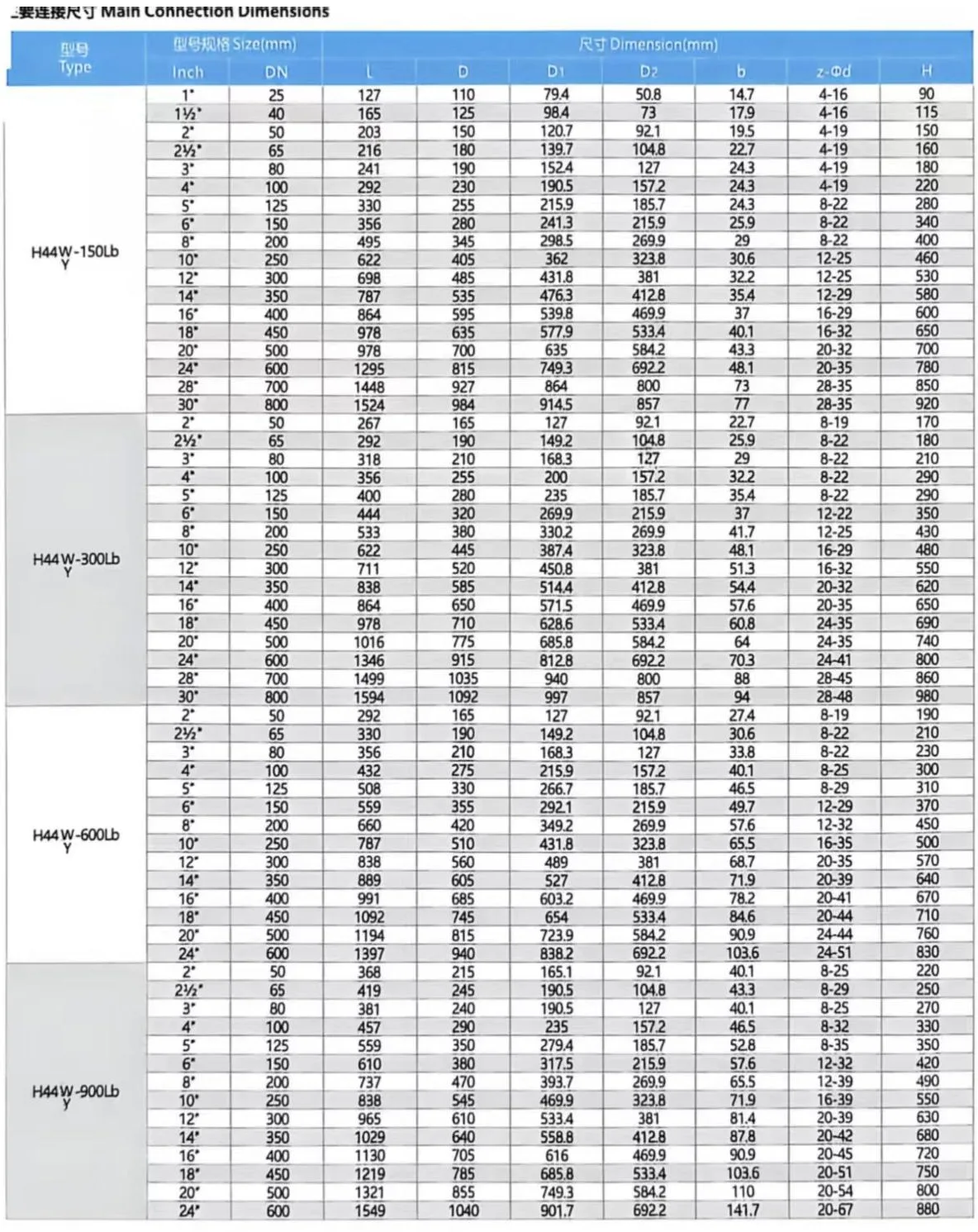

Alapvető műszaki paraméterek

Szerkezeti tervezés és alapvető teljesítménybeli előnyök

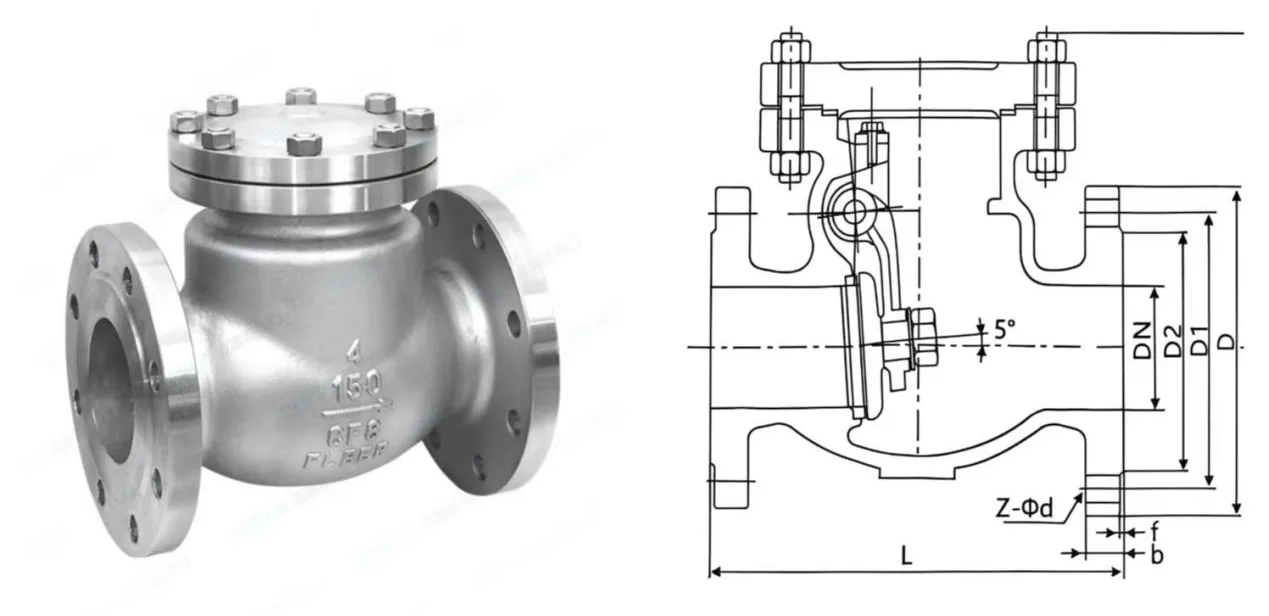

Az ANSI karimás lengő visszacsapó szelep pontosan optimalizált egy lengőtárcsás szerkezetet alkalmaz, amely nagy szilárdságú szeleptestből, tömített motorháztetőből, ferde szelepülékből, lengőtárcsából, sebességváltó billenőkarból és teljesen beépített csaptengelyből áll. A szeleptárcsa simán forog, hogy kinyíljon és zárjon a csuklós tengely körül, az általános kialakítás egyensúlyban tartja a működési hatékonyságot és a biztonsági megbízhatóságot.

Főbb teljesítménybeli előnyök

Ultra-alacsony áramlási ellenállás és nagy átviteli hatékonyság

Az egyenes áramlási csatorna és az optimalizált áramlási mező elrendezés ferde szelepülékkel nagymértékben csökkenti a folyadék turbulenciáját és a helyi nyomásveszteséget. Minimális ellenállással az előremenő közegáramlás során, magas csővezetékes átviteli hatékonyságot és alacsonyabb energiafogyasztást biztosít a hosszú távú működéshez.

Szivárgásmentes kialakítás és magas biztonsági tényező

A teljesen beépített csapos tengelyszerkezettel felszerelve teljesen kiküszöböli a megnyúlt szelepszárak által okozott szivárgási pontokat a hagyományos külső csuklós szelepekhez képest. Jól alkalmazható illékony, gyúlékony és robbanásveszélyes közegekhez, például olajhoz és gőzhöz, kiküszöbölve a közepes szivárgás biztonsági és környezeti kockázatait.

Rugalmas telepítés és erős kompatibilitás

Támogatja mind a vízszintes, mind a függőleges csővezeték-szerelést testreszabott szerelési követelmények nélkül, alkalmazkodik a bonyolult ipari csővezeték-elrendezésekhez. A teljes furattartomány DN15-től DN800-ig terjed, szerkezetileg megerősített kialakítással nagy átmérőjű körülményekhez. Sima nyitást és zárást biztosít elakadás nélkül, kiváló kompatibilitást biztosítva a hasonló szelepekhez képest.

Stabil tömítés és gyors reagálás

A tárcsa és a szelepülék közötti teljesen összekötött tömítési kialakítás a közepes nyomáson és a tárcsa önsúlyán keresztül kettős nyomóerőt hoz létre a szivárgásmentes elzárás érdekében. A lengőszerkezet gyors reagálást ad, azonnal levágja a csővezetéket, amint visszaáramlás történik, és teljesen blokkolja a fordított folyadékot.

Nincs külső meghajtó és alacsony O&M költség

Teljesen automatikus nyitás és zárás közepes nyomáskülönbség és tárcsa önsúly által. Nincs szükség külső tápellátásra, levegőellátásra vagy vezérlőrendszerre, manuális beavatkozás nélkül. Az áramvonalas szerkezet alacsony hibaarányt biztosít, nagymértékben csökkentve a helyszíni telepítés, üzembe helyezés és a hosszú távú karbantartás költségeit.

Működési elv

Az ANSI karimás lengő-visszacsapó szelepek nyitását és zárását teljes mértékben a csővezeték közegnyomás-különbsége és a tárcsa önsúlya hajtja, így nincs szükség külső áramra vagy kézi működtetésre. A munkafolyamat előre nyitásra és hátrafelé történő kikapcsolásra oszlik:

Előre nyitás és sima szállítás

Amikor a közeg előre áramlik a bemenetből, és a bemeneti nyomás meghaladja a kimeneti ellennyomást, az előremenő folyadéktolóerő felemeli a szeleptárcsát. A tárcsa a beépített csaptengely körül forog a billenőn keresztül, teljesen elválik a szelepüléktől, és kinyitja az áramlási csatornát. A közeg akadálytalanul halad át minimális nyomásveszteséggel, anélkül, hogy befolyásolná a normál csővezetékes átviteli hatékonyságot.

Automatikus kikapcsolás és visszafolyás elleni védelem

Szivattyú leállása, felfelé irányuló nyomáscsökkentés, hirtelen csővezeték nyomásváltozások és egyéb munkakörülmények esetén a kimeneti ellennyomás gyorsan meghaladja a bemeneti nyomást. A fordított közegnyomás és a tárcsa önsúlyának együttes ereje visszaforgatja a tárcsát, és szorosan a szelepülékhez nyomódik, azonnal elvágja az áramlási csatornát és blokkolja a visszaáramlást. Alapvetően elkerüli az anyagok keresztszennyeződését, a folyamatzavart, a közegszennyezést és a nyomáskiegyensúlyozatlanságot, és megvédi a magfelfelé irányuló berendezéseket, például a szivattyúkat és a kompresszorokat a fordított ütközés okozta károsodástól.

Alkalmazási forgatókönyvek és megfelelőségi szabványok

A kiváló visszafolyásgátló teljesítménnyel, a széles munkakörülményekhez való alkalmazkodóképességgel és a hosszú távú működési megbízhatósággal az ANSI karimás lengőszelepeket széles körben használják az alapvető ipari folyadékrendszerekben:

● Petrolkémiai termelési egységek

● Hosszú távú olaj- és gázszállító vezetékek

● Finomító és vegyi feldolgozó egységek

● Ipari vízkezelő és cirkulációs vízrendszerek

● Gőzfűtő és hőenergia szállító csőhálózatok

A fenti munkakörülmények között a szelep hatékonyan megoldja a csővezeték visszaáramlási problémáit, és kiküszöböli a gyártási kockázatokat, beleértve az anyagkeveredést, a folyamatzavart, a közegszennyeződést és a nyomáskiegyensúlyozatlanságot, és az ipari csővezetékrendszerek nélkülözhetetlen biztonsági védelmi elemeként működik.

Megfelelőségi és minőség-ellenőrzési szabványok

Ezt a sorozatot szigorúan az ANSI (Amerikai Nemzeti Szabványügyi Intézet) előírásainak megfelelően tervezték és gyártották. A karima méretei megfelelnek az ANSI B16.5 szabványnak, a szelep kialakítása és a nyomás-hőmérséklet besorolása megfelel az ANSI B16.34 szabványnak, valamint megfelel az olaj- és gázalkalmazásokra vonatkozó API-ipar követelményeinek is. Minden szelep szigorú hidrosztatikus szilárdsági vizsgálaton és tömítési teljesítmény-ellenőrzésen esik át a kiszállítás előtt, teljes mértékben megfelel az ipari szabványoknak és a helyszíni működés követelményeinek a stabil, hosszú távú ipari környezetben.

Gyakran Ismételt Kérdések

Q1: Mi az ANSI karimás lengő visszacsapó szelep? Mi a fő funkciója?

Az ANSI Flanged Swing Valve egy egyirányú szelep, amelyet az amerikai szabványok szerint terveztek. Az áramló közeg nyomását és a gravitációt használja az automatikus nyitáshoz és záráshoz, megakadályozva a visszaáramlást a csővezetékrendszerekben.

Széles körben használják szivattyúk, berendezések és csővezetékek védelmére az ellenirányú áramlás, a vízkalapács, a nyomásveszteség és a közegszennyeződés megakadályozásával. A szeleptárcsa előremenő áramlás közben nyílik, és automatikusan bezáródik, ha az áramlás leáll vagy visszafordul.

2. kérdés: Melyek az ANSI karimás lengő-visszacsapó szelep előnyei a többi visszacsapó szelephez képest?

Az ANSI karimás lengővisszacsapó szelepek számos előnnyel rendelkeznek, többek között:

Teljes áramlású kialakítás:Nagy áramlási kapacitás alacsony nyomásveszteséggel, alkalmas nagy csővezetékekhez és nagy átfolyású alkalmazásokhoz.

Erős dugulásgátló teljesítmény:A nagy szelepkamra és a széles tárcsamozgás csökkenti a részecskék és szennyeződések miatti eltömődés kockázatát.

Hosszú élettartam:Az egyszerű és tartós szerkezet stabil, hosszú távú működést tesz lehetővé.

Könnyű karbantartás:A karimás csatlakozás és a csavaros motorháztető kényelmes tisztítást és alkatrészcserét tesz lehetővé a csővezeték eltávolítása nélkül.

3. kérdés: Milyen nyomásoknak felel meg a Class150, Class300, Class600, Class900 és Class1500LB?

Az ANSI nyomásosztályok a hőmérséklet függvényében változnak. A hozzávetőleges referencianyomások normál hőmérsékleten a következők:

150LB osztály:kb. 2,0 MPa

Class300LB:kb. 5,0 MPa

Class600LB:kb. 10,0 MPa

Class900LB:kb. 15,0 MPa

1500LB osztály:kb. 25,0 MPa

Magas hőmérsékletű alkalmazásoknál a tényleges üzemi nyomást a nyomás-hőmérséklet besorolási táblázat szerint kell ellenőrizni.

4. kérdés: Milyen típusú karimás tömítőfelületek állnak rendelkezésre?

RF (emelt arc):A leggyakoribb tömítőfelület Class150/Class300 víz-, olaj- és gázipari alkalmazásokhoz.

RJ (gyűrűs ízületi arc):Alkalmas nagynyomású és magas hőmérsékletű alkalmazásokhoz, mint például gőz- és petrolkémiai rendszerek.

FF (lapos arc):Főleg alacsony nyomású öntöttvas csővezetékekhez és települési vízrendszerekhez használják.

Q5: Mi a szabványos mérettartomány? Rendelhetők egyedi méretek?

A szabványos mérettartomány NPS 2 hüvelyk és NPS 24 hüvelyk között van. A nagy méretek NPS 26 hüvelyktől NPS 48 hüvelykig testreszabhatók a projekt követelményei szerint.

ANSI karimás lengő-visszacsapó szelepeink támogatják a nemzetközi csővezeték-szabványokat, és testreszabhatók tengerentúli projektekhez és ipari alkalmazásokhoz.
