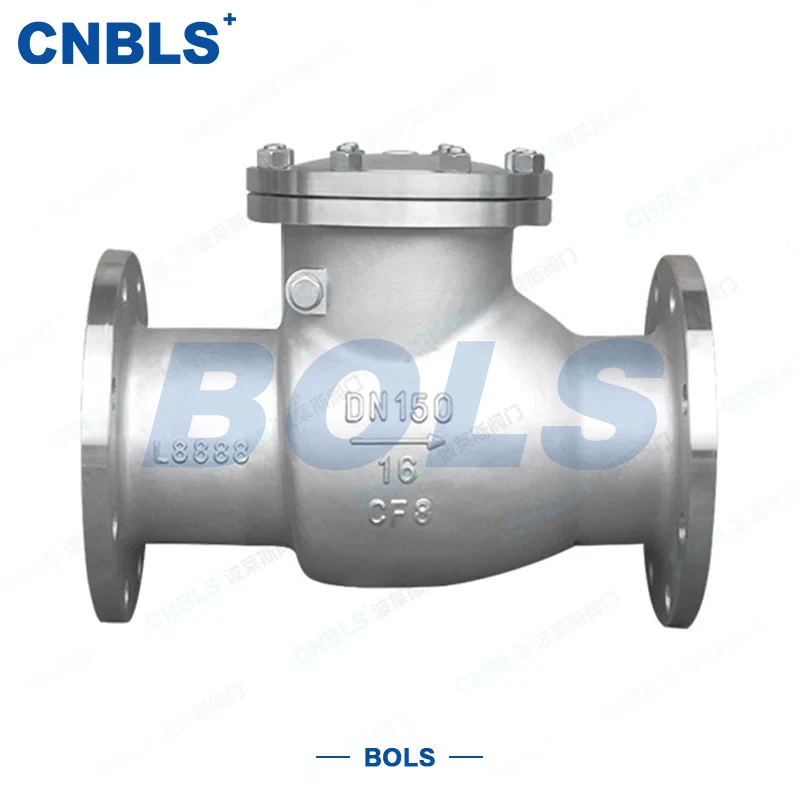

HU Rozsdamentes acél lengőkarimás visszacsapó szelepek

A GB rozsdamentes acél lengőkarimás visszacsapó szelepek automatikus visszafolyásgátló visszacsapó szelepek, amelyeket a kínai GB nemzeti szabványoknak megfelelően terveztek. A fő test 304/316/316L rozsdamentes acélból készül, és a szelep automatikusan nyílik és zár a közeg nyomására, külső áramellátás nélkül.

Az előre áramlás során a tárcsa a csuklópánt körül forog, hogy kinyíljon, biztosítva a közeg zökkenőmentes áthaladását. Visszaáramlás esetén a tárcsa gyorsan zár saját súlya és fordított nyomás hatására, hogy szorosan blokkolja a visszaáramlást, védve a szivattyúkat, kompresszorokat, hőcserélőket és a teljes csővezetékrendszert az ütközésektől és sérülésektől.

A rozsdamentes acél anyag kiváló korrózióállóságot, magas hőmérséklet- és erózióállóságot biztosít, míg a karimás csatlakozás könnyű szerelést, szilárd csatlakozást és erős tömítést biztosít.

A GB rozsdamentes acél lengőkarimás visszacsapó szelepeket széles körben használják a GB szabvány szerinti csőrendszerekben, amelyek magas korrózióvédelmi és tömítési követelményeket támasztanak, mint például a petrolkémiai, kommunális vízellátás és vízelvezetés, energia-, élelmiszer- és gyógyszeripar.

A termék fő előnyei

GB szabvány, magas univerzális

A méreteket, a karimákat, a nyomást és a szerkezetet a GB szabványoknak megfelelően tervezték, lehetővé téve az azonos specifikációjú háztartási szelepek közvetlen cseréjét a telepítési adaptációs problémák nélkül.

Teljesen rozsdamentes acél, korrózióálló és tartós

Alkalmas különféle korrozív környezetekhez, mint például klórozott víz, savas bázis, szennyvíz és vegyi közeg, élettartama sokkal hosszabb, mint a hagyományos szénacél szelepek.

Lengőszerkezet alacsony áramlási ellenállással és stabil működéssel

A tárcsa lendítéssel nyílik, sima áramlást, alacsony nyomásveszteséget és érzékeny nyitást/zárást biztosítva, hatékonyan csökkentve a vízkalapács ütközését.

Kettős tömítési lehetőség áll rendelkezésre

Fém kemény tömítés magas hőmérséklethez és részecsketartalmú körülményekhez; PTFE lágy tömítés a tiszta, alacsony hőmérsékletű és szivárgásmentes követelményekhez.

Megbízható karimás csatlakozás és egyszerű karbantartás

Könnyű össze- és szétszerelés, alkalmas különféle ipari csővezetékekhez, szivattyúállomásokhoz, hőcserélő állomásokhoz és vízkezelő rendszerekhez.

Alapvető műszaki paraméterek

Tervezési és alkalmazási szabványok

Ennek a szelepsorozatnak a tervezése, anyagai, feldolgozása és gyári tesztelése szigorúan megfelel a GB nemzeti szabványrendszernek, erős univerzális és jó cserélhetőség.

● Lengő visszacsapó szelep: GB/T 12236

● Nyomás-hőmérséklet besorolás: GB/T 12224

● Szemtől szembeni méret: GB/T 12221

● Karima szabvány: GB/T 9113

● Anyagszabványok: GB/T 1220, GB/T 13401

● Tömítőréteg-hegesztés: GB/T 17491

● Nyomás- és tömítésteszt: GB/T 13927

● Beépítési specifikáció: GB 50235

Alkatrészek anyagai

A GB rozsdamentes acél lengőkarimás visszacsapó szelepek teljes rozsdamentes acél testtel rendelkeznek, megerősített tömítőfelületekkel, amelyek egyenletes általános korrózióállóságot és szilárdságot biztosítanak.

● Ház / motorháztető: 304/316/316L rozsdamentes acél

● Tárcsa: Rozsdamentes acél test + Stellite keményötvözet fedőréteg vagy PTFE lágy tömítőgyűrű

● Ülés: Rozsdamentes acél talp + keményötvözet fedőréteg

● Csuklós mechanizmus: Kovácsolt rozsdamentes acél; tengely 17-4PH vagy 2Cr13-ból

● Karimás tömítés: 316L spirálisan tekercselt tömítés

● Csavarok / anyák: 304/316 rozsdamentes acél, egyenletes korrózióállóság a testtel

Kiválasztási útmutató

1. Kiválasztás nyomásosztály szerint

● PN10/PN16: Települési vízellátás és vízelvezetés, keringtető víz

● PN25/PN40: Általános ipar, olajtermékek, vegyipar

● PN63/PN100: Közepes-magas nyomás, magas hőmérséklet, ütési körülmények

2. Kiválasztás lemezszerkezet szerint, átmérő szerint

● DN15～DN50: Egytárcsás lengő típus, egyszerű szerkezet

● DN65 és magasabb: Dupla / többtárcsás típusú, csökkenti a vízkalapácsot és a vibrációt

3. Kiválasztás a tömítés típusa szerint a közeg és a hőmérséklet szerint

● 200 ℃ felett, részecskék, nagy kopásállóság → Fém kemény tömítés

● ≤200 ℃, tiszta közeg, nincs szivárgás szükséges → PTFE lágy tömítés

4. Anyag szerinti kiválasztás a korrozivitás szerint

● Gyenge korrózió (víz, levegő) → 304

● Közepes korrózió (klórtartalmú, gyenge sav) → 316

● Erős korrózió, rendkívül alacsony hőmérséklet → 316L

5. Karima felület illesztése

Erősítse meg a csővezeték karima típusát: RF emelt felület / FM apa-aljzat / RJ gyűrűs csatlakozási felület a konzisztencia biztosítása érdekében.

Telepítés és karbantartás v

Telepítési követelmények

● Szerelés előtt ellenőrizze, hogy a nyomás, az átmérő, az anyag és a karima felülete megegyezik-e a csővezetékkel

● Szerelje be a nyíl által jelzett áramlási irányban

● A vízszintes telepítés előnyben részesítendő; tartalék nyílás a lemez oldalán

● Húzza meg átlósan és egyenletesen a karimacsavarokat

Rutin karbantartás

● Rendszeresen ellenőrizze a karimákat és a motorháztető tömítéseit szivárgás szempontjából

● Tisztítsa meg a szennyeződéseket a szelepüregben, hogy elkerülje a csuklópántok beszorulását

● Kenje be magas hőmérsékletű zsírral a csuklópánt tengelyét

● A kopott tömítőfelületek fedőhegesztéssel javíthatók az üzemeltetési költségek csökkentése érdekében

Hibaelhárítás

● Nem megfelelő zárás: Ellenőrizze, hogy nincs-e idegen anyag vagy sérülés a lemezen, a zsanéron és a tömítőfelületeken

● Külső szivárgás: Húzza meg újra a csavarokat vagy cserélje ki a tömítéseket

● Elakadt működés: Szerelje szét, tisztítsa meg a belső szennyeződéseket és javítsa ki a csuklópántot

Alkalmazási területek

A GB szabványnak megfelelő univerzális, megbízható korrózióállósággal és stabil tömítéssel a GB rozsdamentes acél lengőkarimás visszacsapó szelepeket széles körben használják:

● Petrolkémiai ipar és folyamatvezetékek

● Települési vízellátás és elvezetés, klórozott víz kezelése

● Erőmű- és erőművi segédrendszerek

● Élelmiszer-, gyógyszer- és tiszta folyadékrendszerek

● Kohászat, hajógyártás, tengervíz és egyéb korrozív közegek csővezetékei
