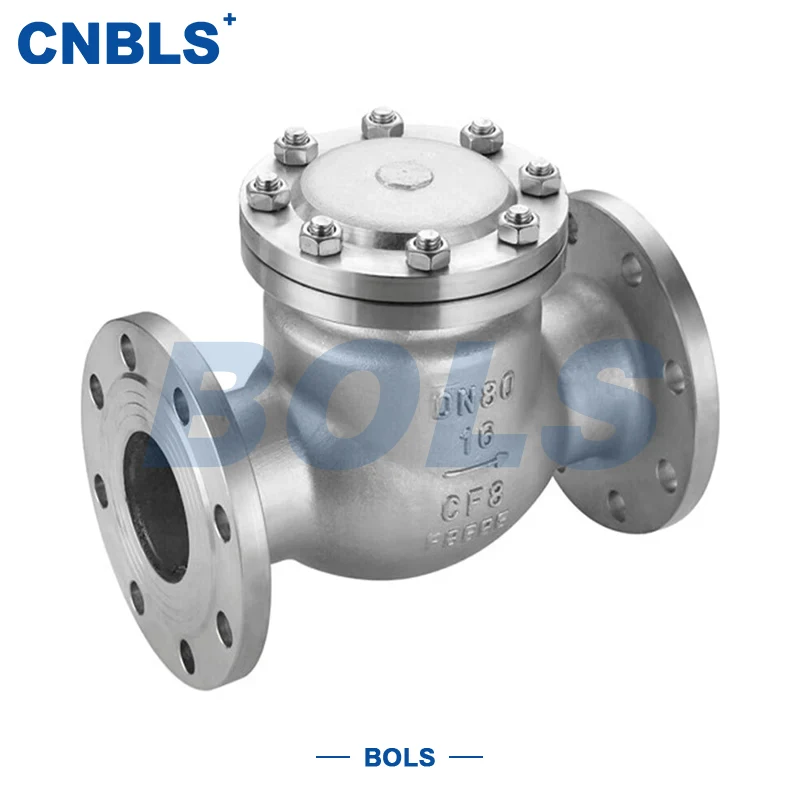

Rozsdamentes acél kovácsolt acél belső menetes foglalat hegesztő lengő visszacsapó szelepek

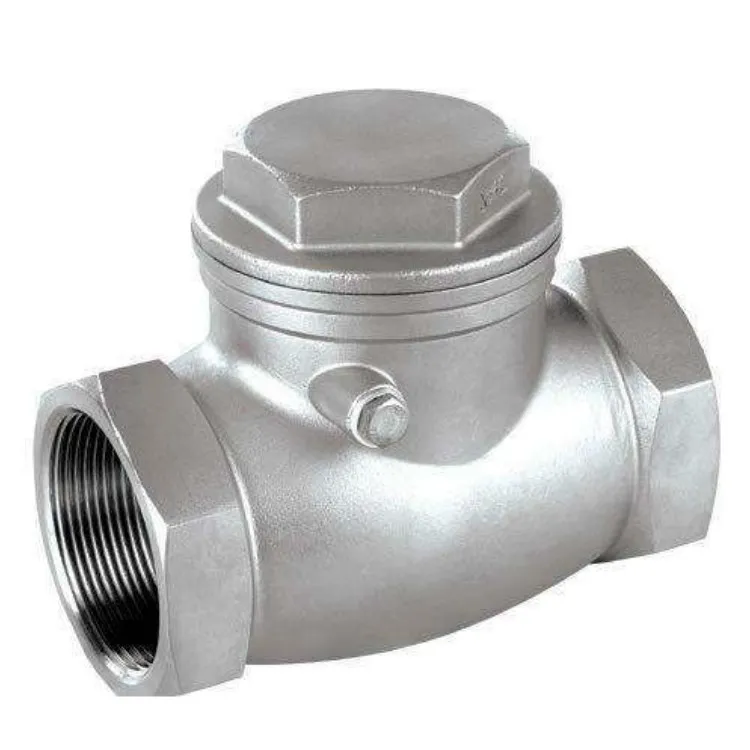

A rozsdamentes acél kovácsolt acél belső menetes hegesztő visszacsapó szelepek automatikus visszacsapó szelepek, amelyeket kifejezetten kis és közepes furatú, nagy nyomású és korrozív munkakörülményekhez terveztek. Kovácsolt rozsdamentes acélból készültek, belső menetes és dugaszolható hegesztési csatlakozásokkal is rendelkeznek, amelyek rugalmasan választhatók a helyszíni beépítési feltételeknek megfelelően.

A szelep automatikusan nyílik és zár a közeg nyomására támaszkodva: a tárcsa a csuklópánt körül forog, hogy kinyíljon az előre áramlás során, lehetővé téve a közeg zökkenőmentes áthaladását; visszaáramlás esetén a tárcsa gyorsan zár saját súlya és ellentétes nyomása alatt, hogy megszakítsa a visszaáramlást, és megvédje a szivattyúkat, kompresszorokat és az alsó csővezeték-berendezéseket.

A kovácsolt acél anyagnak és a keményötvözet tömítésnek köszönhetően a szelep nagy szilárdsággal, erózióállósággal, magas hőmérséklettel és korrózióval szemben ellenálló, hosszú távú stabil működést tesz lehetővé zord környezetben, például vegyiparban, energiaiparban, gyógyszeriparban és precíziós feldolgozóiparban.

A rozsdamentes acél kovácsolt acél belső menetes hegesztő lengőcsapos visszacsapó szelepek különösen alkalmasak közepes-alacsony-közepes-nagy nyomású csőrendszerekhez, korlátozott beépítési hellyel és magas követelményekkel a tömítési megbízhatóság és a szerkezeti szilárdság tekintetében.

Alapvető műszaki paraméterek

Szerkezet és alkatrészek anyagai

A rozsdamentes acél kovácsolt acél belső menetes hegesztőhüvelyes lengőcsapok összes kulcsfontosságú alkatrésze kovácsolt rozsdamentes acélból készül, megerősített tömítőfelületekkel, és az általános teljesítmény messze meghaladja a hagyományos öntött szelepekét.

● Test/motorháztető: Kovácsolt 304/316/316L rozsdamentes acél, nagy sűrűség és szilárdság

● Tárcsa: Ugyanabból az anyagból kovácsolt acél + Stellite keményötvözet fedőréteg

● Ülés: Kovácsolt acél talp + kemény ötvözet borítás, kopás- és erózióálló

● Csuklós mechanizmus: Kovácsolt rozsdamentes acél; tengely 17-4PH csapadékedzésű rozsdamentes acélból

● Menettömítés: PTFE tömítés

● Aljzathegesztési tömítés: Rozsdamentes acél hegesztőanyaghoz illeszkedő test

● Motorháztető tömítés: 316L spirálisan tekercselt tömítés

● Csavarok/anyák: 304/316 rozsdamentes acél, egyenletes általános korróziógátló

Tervezési és gyártási szabványok

Ennek a szelepsorozatnak a kialakítása, anyagai, feldolgozása és ellenőrzése megfelel a nemzeti szabványoknak a felcserélhetőség és a biztonság érdekében.

● Lengő visszacsapó szelep: GB/T 12236

● Nyomás-hőmérséklet besorolás: GB/T 12224

● Szemtől szembeni méret: GB/T 12221

● Menetszabvány: GB/T 7306

● Dugós varrat szabvány: GB/T 12224

● Kovácsolási szabvány: GB/T 13401

● Anyagszabvány: GB/T 1220

● Fedőhegesztési eljárás: GB/T 17491

● Nyomás- és tömítésteszt: GB/T 13927

● Beépítési specifikáció: GB 50235

A termék fő előnyei

Kovácsolt acél anyag, kettős szilárdsági és korrózióállósági garancia

A kovácsolt rozsdamentes acélt alkalmazva jobban ellenáll a nagy nyomásnak, ütésnek és korróziónak, mint a közönséges öntött acél szelepek, így alkalmas hosszú távú működésre nehéz munkakörülmények között.

Kettős csatlakozási szerkezet a rugalmas telepítéshez

A belső menet lehetővé teszi a gyors össze- és szétszerelést; dugós hegesztés alkalmas nagynyomású, vibrációs és nagy tömítésű forgatókönyvekre. Rozsdamentes acél kovácsolt acél belső menetes foglalatos hegesztő lengő visszacsapó szelepek megfelelnek a felhasználók különböző telepítési szokásainak.

Lengő szerkezet, alacsony áramlási ellenállás és érzékeny működés

A tárcsa a tengely körül forog, hogy kinyíljon, egyenletes áramlást, alacsony nyomásveszteséget és gyors nyitási/zárási reakciót biztosítva hatékonyan elnyomja a vízkalapács és a visszaáramlás hatását.

Fém kemény tömítés, magas hőmérséklet és kopásállóság

Keményötvözetgel bevont tömítőfelület, amely gőzhöz, magas hőmérsékletű olajhoz és korrozív közegekhez alkalmazható, hosszú élettartammal és alacsony szivárgási kockázattal.

Kompakt méret, ideális szűk helyekre

A kompakt szerkezet különösen alkalmas műszerekre, kis furatú technológiai csővezetékekre, egységek illesztésére, csúszótalpakkal szerelt berendezésekre és egyéb korlátozott helyekre.

Kiválasztási irányelvek

Kiválasztás nyomás és modell szerint

● PN16: Alacsony nyomású vízellátó, vízelvezető és keringtető vízrendszerek

● PN25: Általános olaj- és vegyipari technológiai csővezetékek

● PN40/PN63: Közepesen magas nyomás, magas hőmérséklet és ütési körülmények

A modell értelmezése: 1 = belső menet, 6 = dugós varrat, 4 = lengő típus, P = rozsdamentes acél.

Kiválasztás közepes korrózió szerint

● Hagyományos víz, levegő, gyenge korrózió → 304

● Klór tartalmú, gyenge sav/lúg, enyhe vegyszer → 316

● Erős korrózió, magas hőmérséklet, magas sótartalom → 316L

Kiválasztás helyszíni feltételek szerint

● Gyakori karbantartás és szétszerelés → Belső menet

● Magas nyomás, vibráció, fix beépítés → Dugós varrat

Telepítési irány

● Vízszintes csővezeték: Univerzális szerkezet alkalmazható

● Függőleges csővezeték: A közegnek felfelé kell folynia

Telepítés és karbantartás

Telepítési megjegyzések

● Beszerelés előtt ellenőrizze, hogy a modell, a nyomás, az átmérő, az anyag és a csatlakozás megfelel-e a csővezetéknek

● Tisztítsa meg a csővezeték szennyeződéseit, hogy elkerülje a lemezelakadást

● A menetes beszereléshez használjon PTFE szalagot vagy tömítéseket, és húzza meg egyenletesen

● Végezze el a szabványos ferde levágást, hegesztést és az aljzathegesztés ellenőrzését a szivárgás elkerülése érdekében

● Szerelje be a szeleptesten lévő nyíllal jelölt áramlási irányba

Rutin karbantartás

● Rendszeresen ellenőrizze a menetek, hegesztési varratok és a motorháztető tömítettségét

● Rendszeresen tisztítsa meg a szelepüregben lévő szennyeződéseket, hogy elkerülje a csuklópántok beszorulását

● A kopás csökkentése érdekében kenje be magas hőmérsékletű zsírral a csuklópánt tengelyét

● A kopott tömítőfelületek újrafedéssel javíthatók az élettartam meghosszabbítása érdekében

Hibaelhárítás

● Nem megfelelő zárás: Ellenőrizze, hogy nincsenek-e szennyeződések vagy sérülések a lemezen, a zsanéron és a tömítőfelületeken

● Külső szivárgás: Húzza meg újra a meneteket vagy cserélje ki a tömítéseket; hegesztési varratok javítása

● Elakadt működés: Szerelje szét és tisztítsa meg az idegen anyagokat, javítsa a csuklópántot

Tipikus alkalmazások

A nagy szilárdságú, nagy korrózióállósággal és nagy tömítési teljesítménnyel rendelkező, rozsdamentes acél kovácsolt acél belső menetes hegesztő lengő visszacsapó szelepeket széles körben használják:

● Petrolkémiai és finomkémiai folyamatok csővezetékei

● Erőmű- és erőművi segédrendszerek

● Gyógyszerészeti, élelmiszer- és italtisztító közeg rendszerek

● Műszeres és kis furatú nagynyomású folyadékvezérlés

● Korrozív közeg csővezetékek, például tengervíz és klórtartalmú szennyvíz
