Karimás visszacsapó szelep

A Bolaisi Valve a visszacsapó szelepek átfogó választékát kínálja – beleértve a lengő-, emelő-, függőleges-, ostya-, pillangó-, csendes- és tárcsatípusokat –, amelyek alkalmasak olyan közegekhez, mint a víz, gőz és olaj. Ezeket a termékeket alacsony, közepes és nagy nyomású, valamint magas hőmérsékletű üzemi körülményekre tervezték. Támogatják az export testreszabását, teljes gyári nyomásvizsgálaton esnek át, biztosítják a szivárgásmentességet és a nagy stabilitást, és széles körben használják a globális mérnöki projektekben.

Termék meghatározása

A karimás visszacsapó szelepek automatikus védőcsővezeték-szelepek, amelyek a folyadéknyomás-különbségeken alapulnak. Az előremenő áramlás kinyitja a szeleptárcsát, lehetővé téve a sima áthaladást; fordítva, ha visszaáramlás, nyomásváltás vagy negatív nyomás lép fel (a rendszer leállása miatt), a tárcsa azonnal és automatikusan bezáródik, teljesen blokkolva a fordított áramlást.

Teljesen automatikusan – kézi beavatkozás, külső energiafogyasztás vagy mozgó külső alkatrészek nélkül – ezek a szelepek alapvető biztonsági alkatrészek a visszaáramlás és a vízkalapács megakadályozásához, a szivattyúk védelméhez és a fordított áramlás okozta berendezések károsodásának elkerüléséhez. Széles körben használatosak szivattyúkimenetekben, kazánvezetékekben, visszatérő vezetékekben, leágazó vezetékekben, önkormányzati hálózatokban és vegyipari folyamatok csővezetékeiben, és az ipari csővezetékek biztonsága szempontjából kritikus szeleptípusként szolgálnak.

Termékosztályozás és kulcsspecifikációk

Mainstream terméksorozat

1. Lengő visszacsapó szelep (H44): nagy furat, nagy áramlási csatorna, alacsony áramlási ellenállás; alkalmas vizet, olajat vagy szennyvizet szállító fővezetékekhez.

2. Emelő visszacsapó szelep (H41): Nagy tömítési pontosság, nulla szivárgás; alkalmas finom vegyi és nagynyomású technológiai csővezetékekhez.

3. Függőleges visszacsapó szelep (H42): függőleges csővezetékekhez tervezve; érzékeny visszafolyás-megelőzés.

4. Wafer visszacsapó szelep (H74): H74 hosszú mintájú ostya visszacsapó szelep: Nagy furatú csővezetékek, nagy nyomású körülmények, magas hőmérsékletű gőz, olaj és gáz, valamint ipari közegek kisebb szennyeződésekkel.

H74 Vékony mintájú szelet visszacsapó szelep: Korlátozott beépítési hellyel vagy kompakt csőelrendezéssel rendelkező alkalmazások (belső berendezések, keskeny csőaknák, magas vízellátás/elvezetés).

5. Pillangós visszacsapó szelep (H76/H77): Vékony és könnyű, alacsony költségű, gyors telepítés; alkalmas tűzvédelmi és vízellátó/elvezető rendszerekhez.

6. Csendes visszacsapó szelep (HC41): Kisméretű ipari csővezetékek tiszta vízhez vagy enyhén korrozív folyadékokhoz.

7. Tárcsás visszacsapó szelep (H46): Nagy furatú technológiai csővezetékek települési vízellátáshoz/elvezetéshez, szennyvízhálózatokhoz, tengervíz keringtető rendszerekhez, vegyi üzemekhez, erőművekhez és kohászathoz.

8. Csendes visszacsapó szelep (HC42): Ütésmentes zárás, megakadályozza a vízkalapácsot; sokemeletes épületekhez és szivattyúházakhoz tervezték.

Műszaki előírások

Különböző visszacsapó szelepek különbségei és jellemzői

1. Általános szerkezeti összetétel

A visszacsapó szelep általános szerkezete egyszerű és stabil, öt fő összetevőből áll: szeleptest, szelepülék, tárcsa, csap/rugó szerelvény és tömítőpár.

Nincsenek fogaskerekek, kézikerekek vagy működtetők; a szerkezet rendkívül alacsony meghibásodási arányú és gyakorlatilag karbantartásmentes.

2. Különféle visszacsapó szelepek szerkezeti jellemzői

H41 emelő visszacsapó szelep

Szerkezet: Karimás csatlakozás; tárcsa függőlegesen emeli; integrált vezetőhüvellyel rendelkezik.

H42 függőleges visszacsapó szelep

Felépítés: Derékszögű konfiguráció (90°-os bemenet/kimenet); kifejezetten függőleges beépítésre tervezték.

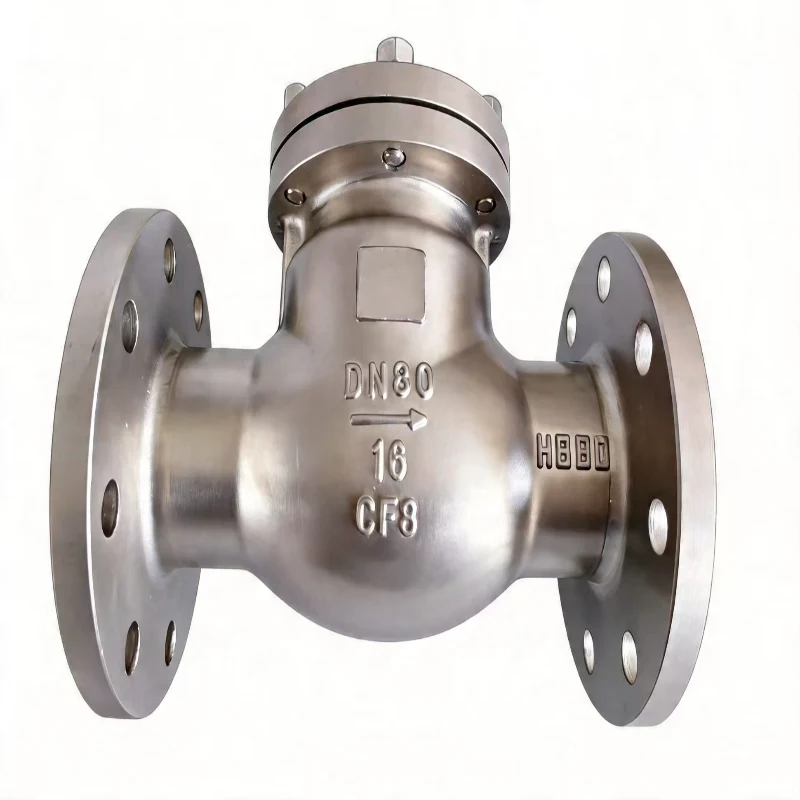

H44 karimás lengő visszacsapó szelep

Szerkezet: Karimás csatlakozás; a lengőkaron lévő egyrészes tárcsa lengő mozdulattal nyílik és zár.

H46 pillangós visszacsapó szelep (kettős célú: karimás/ostya)

Szerkezet: ostya vagy karimás rögzítés; két pillangó stílusú tárcsafelet tartalmaz, amelyek egy torziós rugóval szinkronban nyílnak és záródnak.

H74 Wafer visszacsapó szelep (Vékony/rövid és hosszú sorozatban kapható)

Felépítés: Ultravékony egytárcsás kialakítás rugóval; két karima közötti szorítással rögzítve.

H76 Butterfly stílusú visszacsapó szelep

Szerkezet: ostyaszerű rögzítés; egykaros lengőmechanizmus (lényegében a H44 ostyás változata).

H77 pillangó típusú visszacsapó szelep (ultravékony/rövid típus)

Felépítés: Kompakt ostya stílusú, kétlemezes kialakítás; vékonyabb profil, mint a H46.

HC41 csendes visszacsapó szelep

Szerkezet: Karimás függőleges típus; kúpos tárcsa erős előfeszített rugóval a gyors záráshoz.

HC42 csendes visszacsapó szelep

Felépítés: Derékszögű kialakítás rugós emelőszerkezettel; függőleges csővezetékekhez tervezett csendes működésű modell.

Alkalmazási területek

1. Települési vízellátás és vízelvezetés

Városi vízellátó hálózatok, másodlagos vízellátó szivattyúházak, szennyvíztisztító csővezetékek és szivattyúállomások kiömlőnyílásai; megakadályozza a szivattyúk visszaáramlási károsodását a leállítás során.

2. Tűzvédelmi rendszerek

Tűzoltóberendezés fővezetékei, nyomástartó szivattyúcsövek és szivattyúházi egységek; megakadályozza a nagynyomású víz visszaáramlását, és stabil hálózati nyomást és biztonságot biztosít.

3. Hő- és energiaipar

Gőzvezetékek hőerőművekben, melegvíz-cirkulációs rendszerek és kazán nyomócsövek; megakadályozza a gőz vagy a magas hőmérsékletű víz visszaáramlását a berendezés károsodásától.

4. Petrolkémiai ipar

Olajszállító csővezetékek, vegyi folyékony technológiai csővezetékek és sav/lúg szállító rendszerek; védi a reakcióedényeket, a szivattyútesteket és a műszereket.

5. Sokemeletes épületek és építési projektek

Sokemeletes vízellátó felszálló vezetékek és nyomásfokozó szivattyú csövek; megakadályozza a vízkalapácsot, csökkenti a zajt, stabilizálja a nyomást és megakadályozza a visszafolyást.

6. Környezetvédelem, új energia- és gázrendszerek

Kipufogógáz-kezelő berendezések, földgázszállító csővezetékek és keringtető folyadékrendszerek; stabil, egyirányú áramlást biztosít a csővezetéken belül.

Útmutató a visszacsapó szelep pontos kiválasztásához

1. lépés: Fontolja meg a médiát (kiküszöböli a modellopciók felét)

1. Tiszta víz/tiszta víz (nincs szennyeződés): Minden modell megfelelő; csendes működéshez → HC41; helytakarékos → H74/H77

2. Szennyvíz/víz üledékkel vagy szennyeződésekkel: HC41/HC42/H74 tilos; a H44, H46, H76 előnyben részesítése

3. Magas hőmérsékletű gőz (>120°C): Tilos minden rugós, puha gumi tömítésű modell (HC sorozat, H74); válasszon H41 vagy H44 fém-fém tömítésekkel

4. Korrozív vegyi közegek: Cserélje ki a szelepházat 304/316-os rozsdamentes acélra; a H41 vagy H46 struktúrákat részesítse előnyben

2. lépés: Vegye figyelembe a telepítési helyet

1. Rendkívül korlátozott hely: előnyben részesítse az ostyatípusokat – H74 > H77 > H46

2. Szabványos szivattyúterek/karimás csövek (nincs helyszűke): karimás modellek HC41, H44, H46

3. Rögzített függőleges 90°-os derékszögű csőelrendezés: Válassza a H42 vagy HC42

3. lépés: Alapvető követelmények – el kell távolítani a vízkalapácsot vagy a zajt?

1. Csendes működés és vízkalapács megelőzés szükséges (lakásos vízellátás/szivattyúk lakások alatt): HC41 előnyben; H74 szűk helyekre; HH46 lassan záródó modell nagy, nagy teljesítményű szivattyúkhoz

2. Enyhe vízkalapács elfogadható; az áramlási kapacitásra és a tartósságra összpontosítva: H44, H46, H76

3. Nagynyomású technológiai csővezetékek (a zaj nem aggodalomra ad okot): H41 erősen tömített emelő visszacsapó szelep

4. lépés: A telepítés tájolásának megkötései

1. Vízszintes vagy függőleges beépítésre alkalmas: HC41, H41, H46, H74, H77

2. Csak függőleges beépítés: H42, HC42

3. Függőleges lefelé szerelés tilos: Minden lengő típusú szelep H44/H46/H76 (gravitációval segített zárás)

A Bolais visszacsapószelepek legfontosabb értékesítési pontjai

1. Teljesen automatikus, karbantartást nem igénylő kivitel

Nincsenek működési mechanizmusok vagy könnyen kopó alkatrészek; automatikus visszafolyás-megelőzés; élettartama során nem igényel rutinszerű karbantartást, ami jelentősen csökkenti a tervezési O&M költségeket.

2. Szigorú gyári tesztelés

Minden karimás visszacsapó szelep héjnyomás-teszten és fordított nyomású tömítésvizsgálaton esik át a visszafolyási, mikroszivárgási és nyomásveszteségi problémák kiküszöbölése érdekében.

3. Átfogó anyag és specifikáció lefedettség

Szénacél, rozsdamentes acél és ultra alacsony széntartalmú 316L kivitelben kapható; pontosan illeszkedik minden működési körülményhez – nincs alulspecifikáció vagy pazarlás.

4. Stabil tömítés és erős vízkalapács ellenállás

Az optimalizált tárcsaellensúly és rugófeszítés gyors, de kíméletes zárást biztosít, kiküszöbölve a csővezeték vízkalapácsát, ütközési zajt és vibrációt.

5. Megfelel a globális exportszabványoknak

Teljes kiviteli dokumentáció, áruvizsgálati jelentések és anyagspektrális elemzési jelentések állnak rendelkezésre.

6. Közvetlen gyári ellátás bőséges raktárkészlettel

Standard modellek nagy készlete; támogatja a sürgős rendeléseket, a teljes konténeres exportrendeléseket és a nem szabványos testreszabást.

GYIK

1. kérdés: A karimás visszacsapó szelepek szabályozhatják az áramlási sebességet?

V: Nem, nem tudják szabályozni az áramlást. A visszacsapó szelep egyetlen funkciója az egyirányú áramlás lehetővé tétele és a visszaáramlás megakadályozása; ez egy biztonsági védőszelep, és nem rendelkezik fojtó vagy nyomásszabályozási képességekkel.

2. kérdés: Vannak-e speciális telepítési irányra vonatkozó követelmények?

V: Igen. A szeleptesten egy áramlási irány nyíl látható; a telepítésnek igazodnia kell a közeg áramlási irányához. A függőleges csővezetékekhez speciális függőleges beépítésű visszacsapó szelepek szükségesek.

3. kérdés: Hajlamosak-e meghibásodásra a visszacsapó szelepek? Gyakori karbantartást igényelnek?

V: A visszacsapó szelepek minimalista felépítésűek, bonyolult sebességváltó-alkatrészek nélkül, ami rendkívül alacsony meghibásodási arányt és gyakorlatilag karbantartásmentes működést eredményez; az ipari csővezetékek legstabilabb szeleptípusai közé tartoznak.

4. kérdés: Használhatók visszacsapó szelepek szennyvízhez vagy iszapot/üledéket tartalmazó közeghez?

V: Igen. A lengő visszacsapó szelepek a preferált választás; széles áramlási útvonalat kínálnak, amely ellenáll az eltömődésnek, így alkalmasak nyomokban szennyeződéseket tartalmazó közegekhez.

5. kérdés: Milyen típusú visszacsapó szelepet használnak magas hőmérsékletű gőzalkalmazásokhoz?

V: Magas hőmérsékletű gőzhöz WCB szénacél keményzárású lengő vagy emelő típusú visszacsapó szelepeket ajánlunk; magas hőmérséklet-állóságot, erózióállóságot és méretstabilitást kínálnak.

6. kérdés: Támogatja a testreszabást az exportáláshoz, és biztosítja a szükséges dokumentációt?
