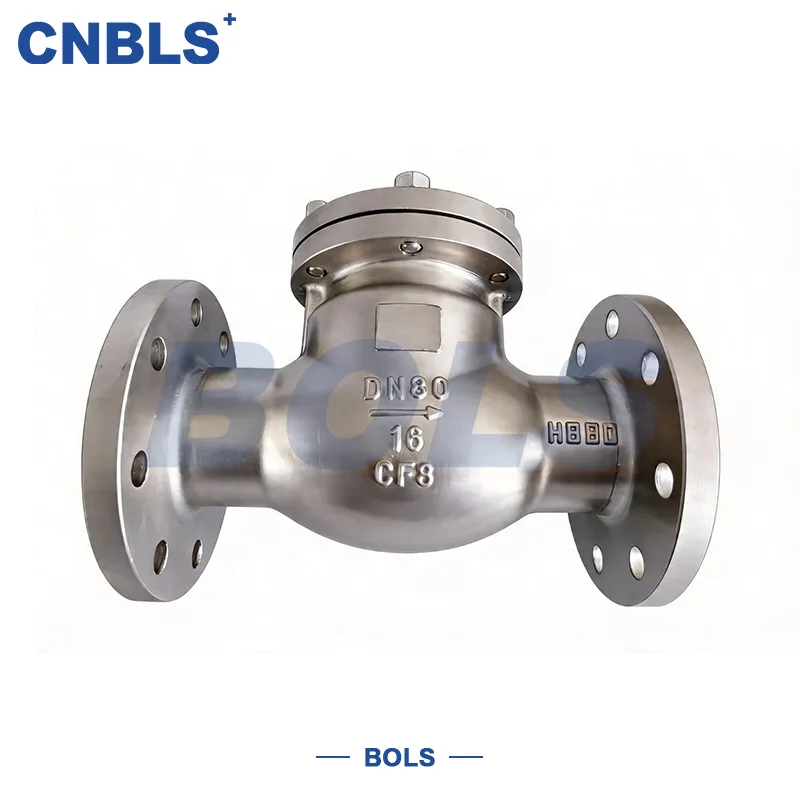

GB lengő visszacsapó szelepek

Visszacsapószelepként vagy egyirányú szelepként is ismert GB Swing Check Valves teljesen automatikus csővezetékvédő szelepek, amelyek teljes mértékben közepes nyomással nyitnak és zárnak, manuális működtetés vagy külső áramellátás nélkül.

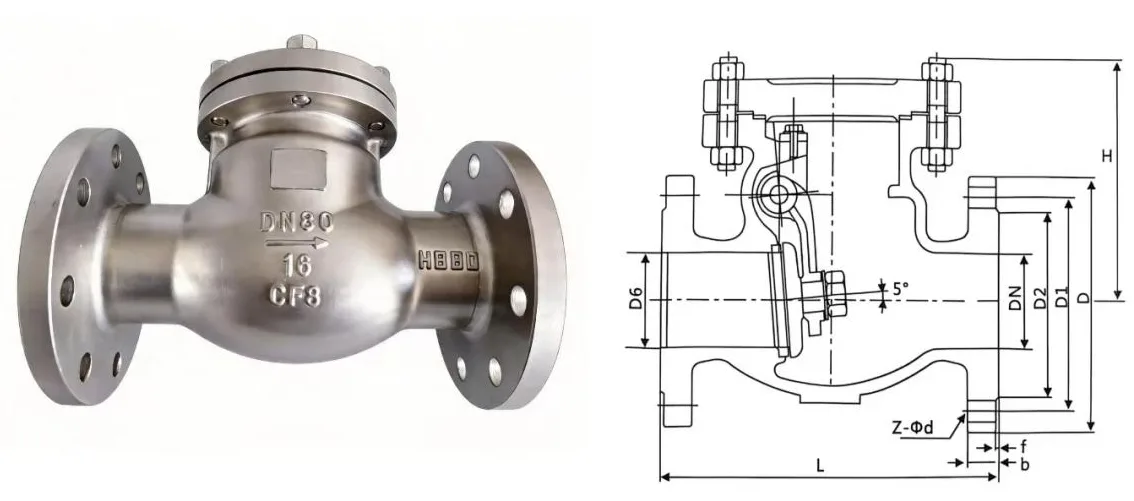

Az integrált beépített billenőszerkezetnek köszönhetően a kulcsnyitó és -záró alkatrészek, beleértve a tárcsákat, a csaptengelyeket és a lengőkarokat, mind a szelepház belsejében vannak, a hajtómű szabad részei nélkül, hatékonyan csökkentve a külső szivárgást és kiváló tömítési teljesítményt biztosítanak. Az egyenes áramlási csatorna kialakítása csökkenti az áramlási ellenállást és a nyomásveszteséget, ideális nagy átfolyású csővezeték-körülmények között. A keményötvözet burkolat opcionális az ülés tömítőfelületéhez a kopásállóság, a korrózióállóság és az erózióállóság nagymértékben növelése érdekében, meghosszabbítva az élettartamot. A nemzeti szabványok maradéktalan betartásával gyártva, szabványos egyirányú védelmi tartozék csővezetékrendszerekhez.

A termék alapvető paraméterei

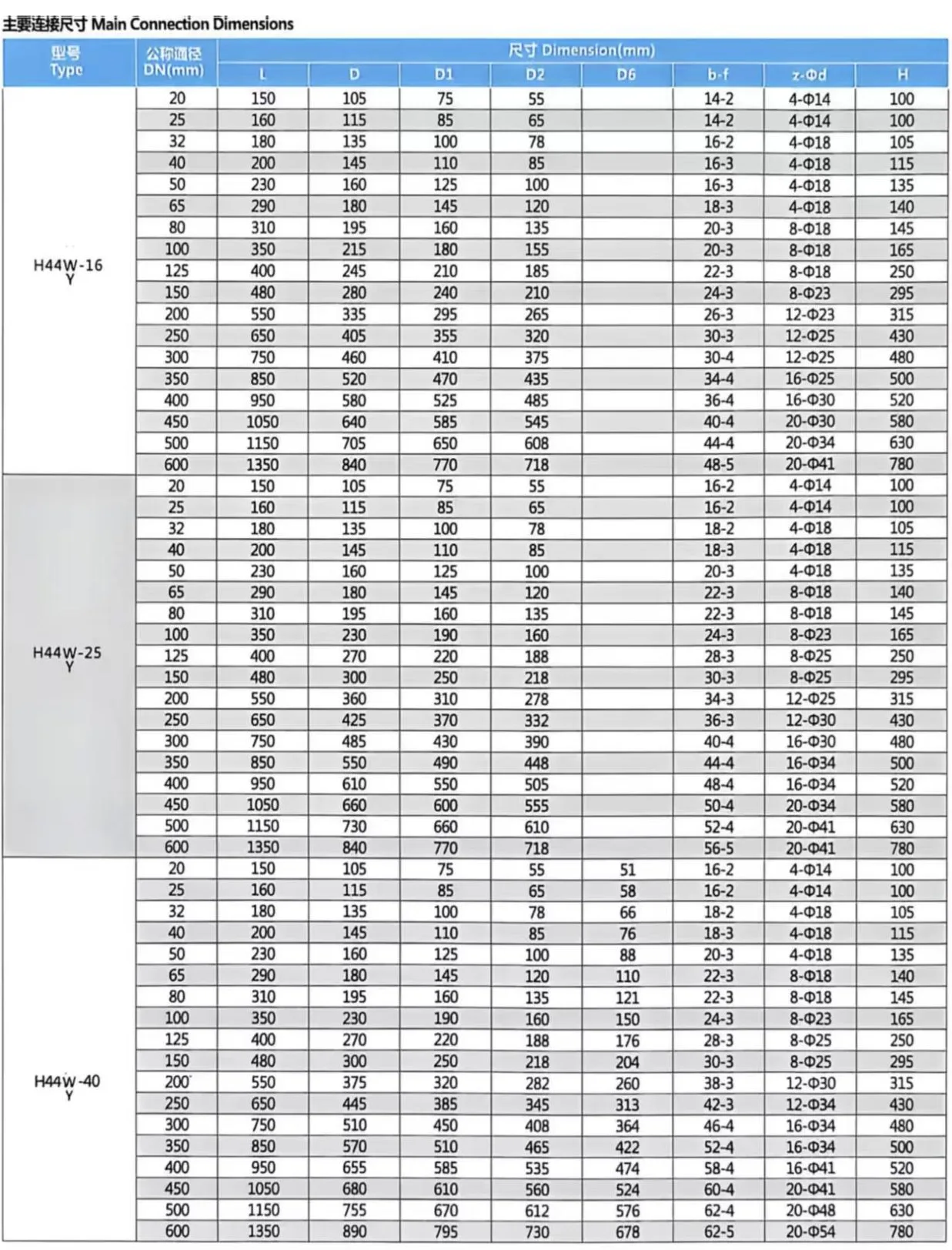

A Bolaisi által kifejlesztett GB Swing visszacsapó szelepek sorozata a H44W/Y-16P/25P/40P teljes modelljeit lefedi. Kiváló minőségű rozsdamentes acélból készült, karimás csatlakozással az egyszerű telepítés érdekében, ipari és polgári csővezeték-rendszerek mag visszafolyás elleni védőszelepeként szolgál. Alkalmazkodik a folyadékszállításhoz többféle munkakörülmény között, stabil és megbízható működés mellett.

Alapvető alkalmazási forgatókönyvek és főbb felhasználások

Az erős univerzális alkalmazkodóképességgel rendelkező GB Swing visszacsapó szelepeket széles körben alkalmazzák a folyadékvezeték-rendszerekben az iparágakban:

Kommunális és építési vízellátás és vízelvezetés

Használt települési vízellátó és csatornahálózatokban, másodlagos vízellátó és szennyvízelvezető rendszerekben. Megakadályozza a közeg visszaáramlását a vízlezárás vagy a szivattyú leállása során, elkerülve a vízszennyezést és a csőhálózat nyomásának kiegyensúlyozatlanságát.

Petrolkémiai ipar

Alkalmas kőolaj, finomított olaj és vegyi közeget szállító csővezetékekhez. Megállítja a szivattyú fordított forgását és a nyersanyag visszaáramlás által okozott keresztszennyeződését, biztonságos és stabil gyártási folyamatokat biztosítva.

Energia és termoelektromos ipar

Alkalmazható erőművi kazán-gőzvíz rendszerekben, keringető hűtővíz-rendszerekben és kombinált hő- és villamosenergia-csőhálózatokban. Megakadályozza a gőz és a kondenzvíz visszaáramlását, hogy megvédje a központi berendezéseket, például a gőzturbinákat és a vízszivattyúkat.

HVAC és tűzvédelmi rendszerek

Központi klíma vízkeringetéssel, fűtési csőhálózatokkal, tűzoltó- és tűzcsaprendszerekkel kombinálva. Megszünteti a közepes visszaáramlás okozta rendszernyomászavart, és garantálja a tűzvészhelyzeti működés megbízhatóságát.

Kohászati ​​Ipar

Széles körben használják keringtető vízrendszerekben és kohászati ​​gyártósorok technológiai folyadékvezetékeiben. Ellenáll a fordított folyadék hatásának, és védi a szivattyúkat és a szelepeket, alkalmazkodik a magas hőmérsékletű és szennyeződésekkel járó összetett munkakörülményekhez.

Működési elv

A Bolaisi rozsdamentes acél GB lengő visszacsapó szelepek teljesen automatikus nyitást és zárást valósítanak meg közepes nyomáskülönbség és tárcsa önsúly alapján, külső áram és kézi beavatkozás nélkül, érzékeny reakcióval és megbízható védelemmel.

Előre nyitás és vezetés

Ha a bemeneti nyomás nagyobb, mint a kimeneti nyomás, a folyadék előrefelé irányuló tolóereje legyőzi a tárcsa önsúlyát és a fordított nyomáskülönbséget, és kinyitja a tárcsát. A tárcsa a rögzített belső csaptengely körül forog és felemelkedik, hogy teljesen feloldja a csővezetéket a stabil előremenő folyadékszállítás érdekében.

Automatikus fordított zárás (visszafolyás elleni védelem)

Amikor az elülső vízszivattyú leáll, a folyadékáramlás leáll, vagy a kimeneti nyomás meghaladja a bemeneti nyomást, a fordított nyomáskülönbség és a tárcsa önsúlyának együttes ereje arra készteti a tárcsát, hogy gyorsan visszaálljon, és szorosan illeszkedjen a szelepülékhez a teljes elzáráshoz. Alaposan blokkolja a folyadék visszaáramlását, és automatikusan elkerüli a berendezés károsodását, a folyamat meghibásodását és az ellenirányú áramlás okozta lehetséges biztonsági veszélyeket.

Gyakran Ismételt Kérdések

1. kérdés: Mi az a GB szabványos lengővisszacsapó szelep? Mi a fő funkciója?

A GB Standard Swing Valve egy karimás automatikus visszacsapó szelep, amelyet a kínai GB szabványok szerint terveztek és gyártottak. A gyakori modellek közé tartozik a H44H, H44W, H44Y és H44X sorozat.

Közepes áramlási nyomást használ a tárcsa kinyitásához, és automatikusan bezár, ha az áramlás leáll vagy megfordul, megakadályozva a visszaáramlást. Széles körben használják szivattyúk, kompresszorok, kazánok és csővezetékrendszerek védelmére a fordított áramlástól, a vízkalapácstól és a nyomásveszteségtől.

2. kérdés: Melyek a közös GB PN nyomásértékek?

A GB PN értékek a szelepek névleges nyomását jelentik. A normál hőmérsékleten szokásos nyomásszintek a következők:

PN10:1,0 MPa, alkalmas vízellátó, vízelvezető és tűzvédelmi rendszerekhez.

PN16:1,6 MPa, a leggyakrabban használt minőség ipari víz- és általános csővezetékekhez.

PN25:2,5 MPa, alkalmas nagyobb nyomású víz- és technológiai rendszerekhez.

PN40:4,0 MPa, vegyi, hő-, olaj- és gőz alkalmazásokhoz használatos.

PN64/PN100:6,4 MPa/10,0 MPa, nagynyomású ipari és erőművi rendszerekhez használják.

A magas hőmérsékletű alkalmazásokhoz nyomásellenőrzés szükséges a nyomás-hőmérséklet névleges görbe szerint.

3. kérdés: Mit jelent a H44H, H44W, H44Y és H44X?

H44H:Kemény tömítésű kialakítás, alkalmas gőzhöz, magas hőmérsékletű olajhoz és nagynyomású vízhez.

H44W:Rozsdamentes acél tömítőszerkezet, alkalmas tiszta vízhez és általános korrozív közegekhez.

H44Y:Sztellitötvözet kemény tömítés, amely magas hőmérsékletet és kopásállóságot kínál az energiaipar és a petrolkémiai ipar számára.

H44X:Gumi lágy tömítésű kialakítás, szivárgásmentes, alkalmas vízellátó és tűzvédelmi rendszerekhez.

4. kérdés: Hol használják általánosan a GB szabványos lengő-visszacsapó szelepeket?

Széles körben alkalmazzák:

• Szivattyúkivezető csővezetékek és szivattyúállomások
• Kommunális vízellátó és szennyvízrendszerek
• Gőz-, hő- és olajvezetékek
• Ipari csővezetékek részecskékkel vagy szennyeződésekkel
• Közép- és nagynyomású folyamatrendszerek

5. kérdés: Keverhetők a GB PN és az ANSI osztály szabványai?

No. GB ​​PN és ANSI Class szabványok eltérő karimaméretekkel, csavarmintákkal, vastagságokkal és nyomásértékekkel rendelkeznek. Összekeverésük beszerelési problémákat, tömítési hibákat és biztonsági kockázatokat okozhat.

A GB csővezetékrendszereknek megfelelő GB szabványos szelepeket és alkatrészeket kell használniuk.
