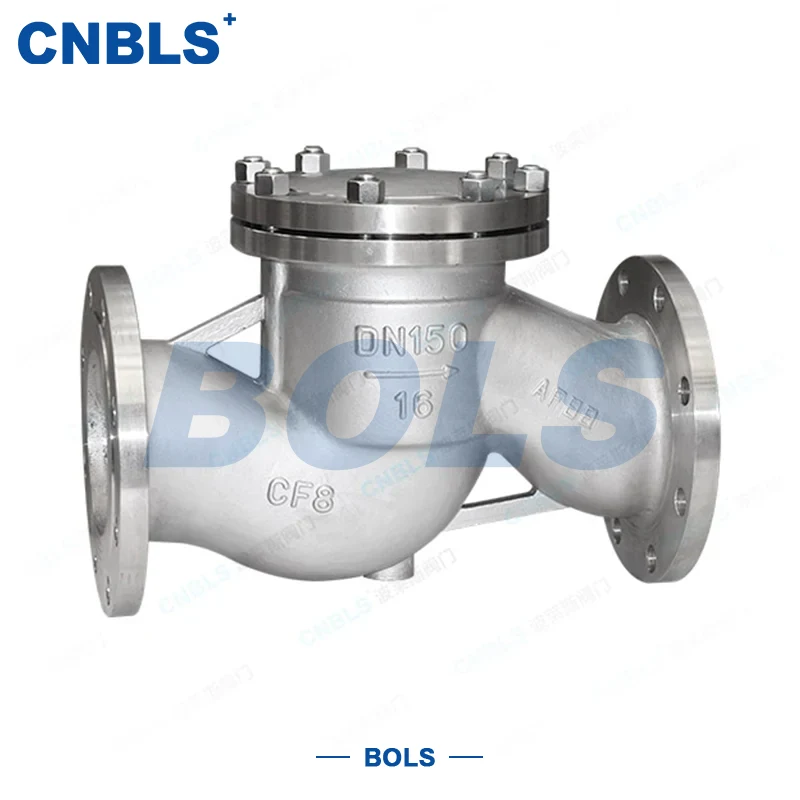

Rozsdamentes acél emelő visszacsapó szelepek

A rozsdamentes acél emelő visszacsapó szelepek (H41H sorozat) automatikus emelő típusú visszacsapó szelepek, amelyeket professzionálisan a GB/T 12235 szerint terveztek. A fő test 304/316/316L rozsdamentes acélból készül, fém kemény tömítésű szerkezettel, ahol a tárcsa és az ülés is volfrám-karbiddal van bevonva. Kifejezetten a visszaáramlás megakadályozására, valamint a csővezetékek és berendezések védelmére tervezték.

A szelep automatikusan nyílik és zár közepes nyomáson:

● Az előremenő áramlás megemeli a lemezt, lehetővé téve a zökkenőmentes áthaladást.

● A visszaáramlás a gravitáció és a fordított nyomás hatására gyorsan lezárja a tárcsát, szoros tömítést hozva létre nulla szivárgás nélkül.

Az egyenes átfolyású járattal és a függőleges vezetőmechanizmussal a szelep stabil működést, gyors reakciót és alacsony áramlási ellenállást biztosít. Alkalmas hosszú távú működésre zord körülmények között, mint például korrózió, magas hőmérséklet és részecsketartalmú közegek.

Ezeket a szelepeket széles körben használják a petrolkémiai, kommunális vízellátásban és vízelvezetésben, az energiaiparban, az élelmiszeriparban és a gyógyszeriparban, a kohászatban és más iparágakban, különösen korrozív közeggel rendelkező, alacsony-magas nyomású csővezetékeknél.

Alapvető műszaki paraméterek

Szerkezet és anyagösszetétel

A teljes rozsdamentes acél emelő-visszacsapó szelepek sorozata korrózióálló rozsdamentes acél testtel és megerősített kulcstömítő felületekkel rendelkezik, jelentősen javítva az általános élettartamot és a megbízhatóságot.

1. Főbb alkatrészek és anyagok

● Ház / motorháztető: 304, 316, 316L rozsdamentes acél (GB/T 1220)

● Lemez: Rozsdamentes acél test + Stellite kemény borítás

● Ülés: Rozsdamentes acél talp + Stellite kemény borítás

● Vezető: Kovácsolt rozsdamentes acél, egyenletes emelés, elakadás nélkül

● Tömítés: 316L spirálisan tekercselt tömítés (GB/T 4622.1)

● Csavarok / anyák: 304/316 rozsdamentes acél a korróziós illesztéshez

2. Szerkezeti jellemzők

● Függőleges emelővezető, stabil tárcsamozgás elhajlás nélkül

● Egyenes áramlási út, alacsony nyomásveszteség

● Fém kemény tömítés: magas hőmérséklet, erózió és kopásálló

● Karimás csatlakozás az egyszerű telepítés és karbantartás érdekében

● Teljesen automatikus működés, nincs szükség elektromos/pneumatikus működtetésre

Tervezési és gyártási szabványok

A rozsdamentes acél emelő-visszacsapó szelepek a teljes folyamat során a tervezéstől és a gyártástól az ellenőrzésig megfelelnek a nemzeti szabványoknak, biztosítva a cserélhetőséget és a biztonságot.

● Szelep szerkezete: GB/T 12235 (emelés visszacsapó szelep)

● Nyomás- és hőmérséklet-besorolás: GB/T 12224

● Szemtől szemben: GB/T 12221

● Karima: GB/T 9113 (RF)

● Anyag: GB/T 1220, GB/T 13401

● Keményfelület: GB/T 17491

● Nyomás és tömítés teszt: GB/T 13927

● NDT: JB/T 6439

● Telepítés: GB 50235

Alapvető előnyei

Erős korrózióállóság

Teljesen rozsdamentes acél test hosszú élettartamú klórozott vízben, gyenge savban/lúgban, tengervízben és vegyi közegben.

Megbízható tömítés és hosszú élettartam

A tárcsa és az ülés Stellite ötvözet bevonattal, kopás- és magas hőmérsékletálló, nagymértékben csökkenti a szivárgást és a csere gyakoriságát.

Érzékeny hatás és kiváló visszafolyásgátló

A függőleges emelőszerkezet gyorsan záródik, hatékonyan védve a szivattyúkat, kompresszorokat, hőcserélőket a vízkalapács és a visszaáramlás okozta sérülésektől.

Alacsony áramlási ellenállás és energiatakarékos

Az egyenes kialakítás biztosítja a sima áramlást, ideális folyamatos ipari csővezetékekhez.

GB szabványos és cserélhető

A méretek, a karimák és a nyomásértékek megfelelnek a nemzeti szabványoknak, az azonos specifikációjú szelepek közvetlen cseréje.

Kiválasztási útmutató

1. Válasszon nyomás és modell szerint

● PN16: Normál nyomású vízellátás, keringtető víz

● PN25: Általános ipari olaj, vegyi közeg

● PN40/63: Közepes-magas nyomás, magas hőmérséklet, erős ütés

Az utótag jelentése:

● P: 304 rozsdamentes acél

● R: 316 rozsdamentes acél

2. Válasszon korrózió alapján

● Tiszta víz, levegő, gyenge korrózió → 304 (P)

● Klorid, gyenge sav/lúg → 316 (R)

● Erős korrózió, magas sótartalom, magas hőmérséklet → 316L

3. Válasszon hőmérséklet szerint

● Normál hőmérséklet: Minden rozsdamentes acél

● Magas hőmérséklet ≤550°C: Sztellitkemény tömítés

● Alacsony hőmérséklet ≥-40°C: Alacsony hőmérsékletű rozsdamentes acél

4. Kritikus telepítési megjegyzés

● CSAK vízszintes telepítés

● Az áramlási nyílnak meg kell egyeznie a közép irányával

● NE szerelje fel függőlegesen

Telepítés, üzemeltetés és karbantartás

1. Telepítés

● Beszerelés előtt ellenőrizze a modellt, a nyomást, a méretet és az anyagot

● Tisztítsa meg a csővezetéket, hogy elkerülje a törmelék elakadását a lemezen

● Húzza meg keresztben a karimás csavarokat; spirálisan tekercselt tömítéseket használjon

● A telepítés után végezzen hidrosztatikai tesztet

2. Rutinellenőrzés

● Ellenőrizze a karimák és a motorháztető szivárgását

● Ügyeljen a szokatlan zajra vagy rezgésre

● Növelje az ellenőrzési gyakoriságot a magas hőmérsékletű / korrozív szolgáltatás esetén

3. Karbantartás

● Tisztítsa meg az üreget és a vezetőt leállítás közben

● Vizsgálja meg a tárcsa és az ülés kopását; szükség esetén fedje le újra

● Hosszú állásidő utáni újraindítás előtt ellenőrizze a tárcsa emelési rugalmasságát

4. Hibaelhárítás

● Szivárgás: Ellenőrizze a tömítőfelületeket, a tömítéseket, a csavarok nyomatékát

● Elakadt lemez: Szerelje szét, tisztítsa meg, igazítsa be a vezetőt

● Rossz tömítés: Javítsa meg a tömítőfelületeket, ellenőrizze a tárcsa visszatérését

Alkalmazások és iparágak

A rozsdamentes acél emelő visszacsapó szelepek stabil szerkezetükkel és erős korrózióállóságukkal alkalmasak:

● Petrolkémiai: technológiai csővezetékek, oldószerek, olajszállítás

● Kommunális: Vízellátás, szennyvíz, klóros vízkezelés

● Tápellátás: Segédrendszerek, gőz, kondenzvíz vezetékek

● Élelmiszer és gyógyszerészet: Tiszta közeg, higiénikus csővezetékek

● Kohászat és hajógyártás: magas hőmérsékletű, korrozív, nagynyomású csővezetékek
