Mi teszi a golyósszelepeket a nagynyomású és magas hőmérsékletű szolgáltatások preferált választásává?

Az olajfinomítás, a vegyi feldolgozás és az energiatermelés igényes környezetében a szelepeknek megbízhatóan kell működniük olyan körülmények között, amelyek gyorsan lerontják a hagyományos berendezéseket. A 100 bar-t meghaladó nyomás és az 500°C-ot meghaladó hőmérséklet rutinszerű ezekben az iparágakban. A rendelkezésre álló különféle szeleptípusok közül aGolyós szelepszámos ilyen nagynyomású és magas hőmérsékletű alkalmazás számára az előnyben részesített megoldásként jelent meg. Egyszerű negyedfordulatú működése, buborékmentes tömítési képessége és kompakt kialakítása határozott előnyöket biztosít a hagyományos kapu-, gömb- és dugaszolószelepekkel szemben súlyos üzemi körülmények között.

Ez a cikk a golyósszelep szisztematikus műszaki elemzését tartalmazza, megvizsgálva azokat a tervezési jellemzőket, az anyagválasztást és a mérnöki elveket, amelyek alkalmassá teszik a nagynyomású és magas hőmérsékletű szolgáltatásokhoz. Az elemzés kiterjed az ülések anyagaira és tömítőmechanizmusaira, a karosszéria felépítésére és a nyomástartásra, a hőkezelési stratégiákra és a teljesítményt hitelesítő vizsgálati szabványokra. A vita gyakorlati mérnöki megfontolásokon alapul, és részletes specifikációkat, összehasonlító táblázatokat és kiválasztási kritériumokat tartalmaz, hogy segítse a mérnököket és a beszerzési szakembereket a megalapozott döntések meghozatalában.

Tartalomjegyzék

• 1. A golyósszelep tervezési elvei és működési jellemzői
• 2. Ülések anyagai és tömítési mechanizmusai magas hőmérsékletű kiszolgáláshoz
• 3. Nyomás elleni védelem és karosszéria felépítése
• 4. Hőgazdálkodás és tágulási kompenzáció
• 5. Vizsgálati szabványok és minősítési követelmények
• 6. Kiválasztási kritériumok és alkalmazás-specifikus szempontok
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. A golyósszelep tervezési elvei és működési jellemzői

A golyósszelep egy negyedfordulatú szelep, amely hengeres furatú gömbgömböt használ a folyadék áramlásának szabályozására. A működési elv egyszerű és robusztus: a golyó 90 fokos elforgatásával a furat az áramlási útvonalhoz igazodik, lehetővé téve az áramlást (nyitott helyzet), vagy a furatot az áramlási útra merőlegesen pozicionálja, blokkolva az áramlást (zárt helyzet). A tömítést úgy érik el, hogy a golyót két gyűrű alakú ülékhez nyomják, amelyek a szelep elülső és alsó oldalán találhatók. A tömítőerőt magának a folyadéknak a nyomása biztosítja (az áramlás irányában lévő nyomás, amely a golyót az alsó üléshez nyomja), és sok kivitelben a rugós fészek, amelyek előfeszítést biztosítanak.

A golyósszelep számos előnyt kínál a nagynyomású és magas hőmérsékletű szolgáltatásokhoz:

• Buborékmentes tömítés:A golyó gömb alakú geometriája teljes kerületű tömítőfelületet biztosít, amely még nagy nyomáson is biztosítja a buborékmentes elzárást.
• Negyedfordulós működés:A 90 fokos elforgatás gyors működést biztosít, ami elengedhetetlen a vészleállításhoz vagy a gyors leválasztáshoz.
• Alacsony nyomaték:Amikor a szelep teljesen nyitott vagy teljesen zárt helyzetben van, a tömítőerőt elsősorban a nyomáskülönbség biztosítja.
• Kompakt kialakítás:A golyósszelep lényegesen kevesebb helyet igényel, mint más szeleptípusok, így csökken a beépítési hely.

A golyósszelep jellegzetes kialakítása magában foglalja a golyót, az üléseket, a szárat és a testet. A golyó általában rozsdamentes acélból készül, és polírozott vagy kemény felületű. Az ülések számos anyagból készülhetnek, beleértve a polimereket (PTFE, PEEK) az alacsonyabb hőmérsékletekhez és fémötvözetekből (Stellite, Inconel) a magas hőmérsékletű alkalmazásokhoz. A szár az aktuátor és a golyó közötti kapcsolat, és úgy kell megtervezni, hogy tömítést biztosítson a technológiai folyadékkal szemben, miközben lehetővé teszi a golyó zökkenőmentes forgását.

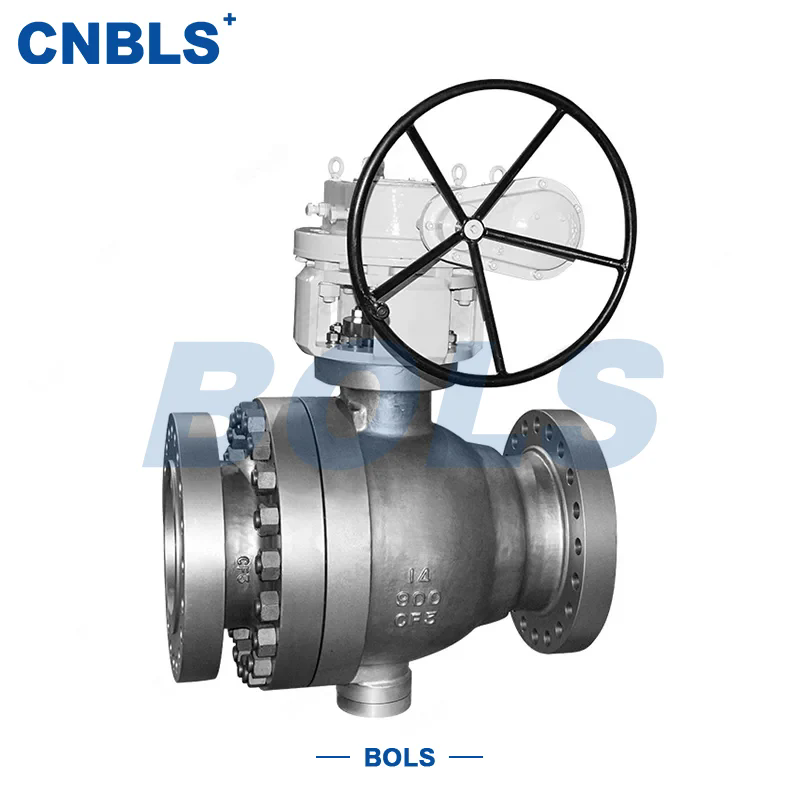

atZhejiang Bolaisi Valve Co., Ltd., Golyósszelep termékeinket úgy terveztük, hogy megfeleljenek a magas nyomású és magas hőmérsékletű szolgáltatások szigorú követelményeinek. Tervezési módszerünk szabványos komponensek, precíziós megmunkálás és szigorú ellenőrzési eljárások kombinációját tartalmazza az állandó minőség és teljesítmény biztosítása érdekében. Az általunk kínált golyósszelep-kialakítások egyaránt tartalmaznak úszógolyós és csonkra szerelt konfigurációkat, mindegyiket az adott alkalmazási követelmények alapján választjuk ki. A következő szakaszok részletes technikai elemzést adnak a golyósszelep tervezésének kulcsfontosságú szempontjairól a nagynyomású és magas hőmérsékletű szolgáltatáshoz.

2. Ülések anyagai és tömítési mechanizmusai magas hőmérsékletű kiszolgáláshoz

Az ülések anyagának megválasztása a legkritikusabb döntés a magas hőmérsékletű golyósszelepek tervezésénél. Az ülés az elsődleges tömítőelem, amelynek meg kell őriznie sértetlenségét és üzemi hőmérsékleten megbízható tömítést kell biztosítania. 200°C feletti hőmérsékleten a legtöbb polimer anyag alkalmatlanná válik, ezért fémültetéses golyósszelepeket vagy polimer-fém kompozit üléseket kell használni. A fémüléses golyósszelepek fém-fém tömítést használnak, jellemzően kemény felülettel a golyó és az ülés felületén. A kemény felületű anyagokat kopás- és korrózióállóságuk, valamint szoros tömítési képességük alapján választják ki.

A magas hőmérsékletű szolgáltatásoknál a golyósszelep-ülékekhez használt kulcsfontosságú anyagokat az alábbi táblázat mutatja be.

A fémülékű golyósszelep tömítőmechanizmusa eltér a lágyülékű szelepek tömítésétől. A tömítés a fémfelületek nyomás alatti deformációján alapul, miközben a golyó és az ülés nagyon sima felületre van átlapolva. A tömítőerő jellemzően nagyobb a fémüléses szelepeknél, ezért robusztusabb működtetőelemre van szükség. A szivárgási sebesség is nagyobb lehet, mint a lágyültetésű szelepeknél, de a fémültetésű szelepek olyan tömítést biztosítanak, amely megfelel a legtöbb ipari alkalmazás követelményeinek, beleértve a VI. osztály (buborékmentes) szoros lezárási követelményeit a lágyültetésű szelepeknél és a sokkal szigorúbb V. osztályú fémültetéses szelepeket.

Egyes magas hőmérsékletű alkalmazásokban fém ülékgyűrű és polimer vagy grafit tömítés kombinációját alkalmazó üléskialakítást alkalmazzák. Ez a kialakítás „tűzbiztos” vagy „puha/fém” ülésként ismert. A fémgyűrű biztosítja az elsődleges tömítést, míg a lágy tömítés a buborékmentes tömítést alacsonyabb hőmérsékleten. Magasabb hőmérsékleten a puha tömítés leromolhat, de a fémgyűrű továbbra is tömítést biztosít, megakadályozva a szivárgást. A Zhejiang Bolaisi Valve Co., Ltd.-nél golyósszelep-termékeink számos ülésanyaggal és kialakítással kaphatók, lehetővé téve az ügyfelek számára, hogy kiválaszthassák az optimális konfigurációt sajátos hőmérsékleti és nyomásigényeikhez.

3. Nyomás elleni védelem és karosszéria felépítése

A golyósszelep testét úgy kell megtervezni, hogy a technológiai folyadékot a kívánt nyomáson és hőmérsékleten tartalmazza. Nagynyomású alkalmazásoknál a testnek elég erősnek kell lennie ahhoz, hogy tartós deformáció vagy szivárgás nélkül ellenálljon a belső nyomásnak. A karosszéria kialakításánál figyelembe kell venni a nyomás által keltett erőket is, mint például a labda és az ülések tágulását, valamint a szárra ható erőket. A test jellemzően öntött vagy kovácsolt acélból készül, és a speciális anyagot a folyamatfolyadék hőmérséklete, nyomása és korrozivitása alapján választják ki. A karosszéria kialakításának hozzáférést kell biztosítania az összeszereléshez, karbantartáshoz és ellenőrzéshez.

A golyósszelepek két leggyakoribb testkonfigurációja az osztott test és az egyrészes (monoblokk) test. Az osztott test, ahogy a neve is sugallja, két vagy több részre van osztva, amelyek egymáshoz vannak csavarozva. Ez a kialakítás lehetővé teszi a könnyű hozzáférést a belső alkatrészekhez karbantartás és javítás céljából. Az osztott test az anyagválasztás és a gyártás szempontjából is rugalmasabb. Az egy darabból álló test egyetlen, egybeépített öntvény vagy kovácsolás. Robusztusabb nyomást tartalmazó burkolatot biztosít, és kiküszöböli a csavarkötéseket, amelyek potenciális szivárgási utak. Az egyrészes karosszéria gyártása azonban bonyolultabb, és jellemzően drágább is.

Nagynyomású és magas hőmérsékletű alkalmazásoknál a karosszéria kialakítását gondosan meg kell tervezni, hogy kezelni tudja a technológiai közeg és a környezet közötti hőmérséklet-különbségből adódó hőterhelést. A testet úgy kell megtervezni, hogy lehetővé tegye a hőtágulást anélkül, hogy a belső alkatrészek torzulását vagy a csavarkötések túlzott igénybevételét okozná. A kialakításnak megfelelő alátámasztást kell biztosítania a labdának és az üléseknek is.

Az alábbi táblázat összehasonlítja a golyósszelepek két általános karosszériáját a nagynyomású és a magas hőmérsékletű szolgáltatásokban.

A Zhejiang Bolaisi Valve Co., Ltd.-nél az alkalmazási követelményektől függően osztott testű és egyrészes testű golyósszelepeket is gyártunk. A nagynyomású és magas hőmérsékletű szolgáltatásokhoz standard kialakításunk egy darabból álló kovácsolt testet használ, amely a legmagasabb szintű nyomásintegritást és hőstabilitást biztosítja. A testet bőséges falvastagsággal, megerősített karimákkal és opcionális lefolyónyílásokkal tervezték a karbantartáshoz és teszteléshez. A karosszéria geometriája magas hőmérsékletű működésre van optimalizálva, nagy sugarú sugarakkal és sima átmenetekkel a feszültségkoncentráció minimalizálása érdekében.

4. Hőgazdálkodás és tágulási kompenzáció

Magas hőmérsékletű üzemben a golyóscsap jelentős hőtágulásnak van kitéve. A labda, az ülések és a test különböző sebességgel tágul, ami torzulást, kötést vagy szivárgást okozhat. A golyósszelep kialakításának tartalmaznia kell olyan jellemzőket, amelyek kompenzálják ezt a differenciál-tágulást. A hőkompenzáció legelterjedtebb módszerei a rugós ülések használata, a kompatibilis hőtágulási együtthatóval rendelkező anyagok kiválasztása, valamint a labda és az ülés geometriájának kialakítása, hogy lehetővé tegye a relatív mozgást.

A rugós ülések a hőkompenzáció egyik leghatékonyabb módja. Egy rugókészlet, amely jellemzően az ülés mögött helyezkedik el, előfeszítést biztosít, amely fenntartja a tömítőerőt akkor is, amikor az alkatrészek kitágulnak vagy összehúzódnak. A rugókat úgy tervezték, hogy a szelep teljes hőmérsékleti tartományában működjenek, állandó tömítőerőt fenntartva. A rugóerőnek elegendőnek kell lennie ahhoz, hogy üzemi nyomáson és hőmérsékleten tömítést biztosítson, de ne legyen olyan nagy, hogy túlzott súrlódást vagy kopást okozzon. A rugós anyag szintén kritikus; ellenállónak kell lennie a magas hőmérsékletű relaxációval és a korrózióval szemben.

Egy másik megközelítés olyan üléskialakítás alkalmazása, amely rugalmas elemet, például fémharangot vagy hullámos membránt tartalmaz. Ez a rugalmas elem tömítést biztosít, miközben lehetővé teszi az ülés tengelyirányú mozgását a labdával együtt. A rugalmas elem jellemzően magas hőmérsékletű ötvözetből, például Inconelből vagy Hastelloyból készül, és úgy tervezték, hogy ellenálljon a szelep hő- és nyomásciklusának. A rugalmas üléskialakítás bonyolultabb és drágább, mint a rugós ülés, de kiváló tömítési teljesítményt nyújt az igényes alkalmazásokban.

Figyelembe kell venni magának a golyónak a hőtágulását is. A labda jellemzően ugyanabból az anyagból készül, mint a test, így a hőtágulása megegyezik a testével. A labda geometriája azonban befolyásolhatja az ülések illeszkedését. A furatban túl szoros golyó bekötést, míg a túl laza golyó szivárgást okozhat. A golyó átmérője és az ülés furatátmérője gondosan össze van hangolva, hogy megfelelő hézagot biztosítsanak az üzemi hőmérsékleten.

A Zhejiang Bolaisi Valve Co., Ltd.-nél a rugós terhelésű ülések és az anyagválasztás kombinációját alkalmazzuk a golyósszelepes termékeink hőtágulási kezelésére. A rugó anyagát a magas hőmérsékleti teljesítményre választják ki, és a rugó előfeszítését úgy számítják ki, hogy a tömítőerőt a teljes hőmérsékleti tartományban fenntartsa. A labda és az ülés geometriája úgy van kialakítva, hogy lehetővé tegye a relatív mozgást anélkül, hogy feszültségkoncentrációt hozna létre.

5. Vizsgálati szabványok és minősítési követelmények

A nagynyomású és magas hőmérsékletű szolgáltatásokra szánt golyósszelepeket szigorú tesztelésnek kell alávetni, hogy ellenőrizzék a teljesítményüket és megbizonyosodjanak arról, hogy megfelelnek a meghatározott követelményeknek. A teszteket a nemzetközi szabványoknak megfelelően hajtják végre, beleértve az API 6D-t (Csővezeték-szelepek specifikációja), az API 607-et (Lágyüléses negyedfordulatú szelepek tűztesztje) és az ISO 10497-et (Tűztípus-tesztelési követelmények). A tesztek célja a szelep nyomástartó képességének, szivárgási arányának és működési teljesítményének igazolása szimulált üzemi körülmények között.

Az alábbi táblázat összefoglalja a golyósszelepen végzett kulcsfontosságú teszteket a nagynyomású és magas hőmérsékletű szolgáltatáshoz.

A tűzteszt különösen fontos teszt a golyóscsapoknál a magas hőmérsékletű szolgáltatásoknál, mivel szimulálja a szelep viselkedését tűzesemény során. A szelepet meghatározott időtartamú és hőmérsékletű tűznek vetik alá, és megmérik a szivárgást. A teszt biztosítja, hogy a szelep tömítést biztosítson még azután is, hogy a puha ülékek megsérültek a tűz által, ez a követelmény a "tűzbiztos" kialakítás.

A Zhejiang Bolaisi Valve Co., Ltd.-nél a golyósszelep termékeinket úgy tervezték, hogy megfeleljenek az API 6D, API 607 ​​és ISO 10497 követelményeknek. Minden szeleptípuson elvégezzük a szükséges vizsgálatokat, és átfogó vizsgálati jelentés archívumot tartunk fenn ügyfeleink számára. Golyósszelep termékeink teljes körű teljesítmény-ellenőrzési teszttel is elérhetők, beleértve a típustesztet és a prototípustesztet is, annak ellenőrzésére, hogy megfelelnek-e az ügyfél speciális követelményeinek.

6. Kiválasztási kritériumok és alkalmazás-specifikus szempontok

A megfelelő golyóscsap kiválasztásához nagynyomású és magas hőmérsékletű alkalmazásokhoz az üzemi feltételek, a folyadék jellemzői és a teljesítménykövetelmények szisztematikus értékelése szükséges. A kiválasztási folyamat során a következő tényezőket kell figyelembe venni:

• Folyadék hőmérséklet:Az üzemi hőmérséklet határozza meg a megfelelő ülés- és testanyagot. 200°C alatti hőmérsékleten lágyülékű szelep használható. 200°C felett fémüléses szelep szükséges. Figyelembe kell venni a maximális hőmérsékletet, valamint a hőmérsékleti ciklusok tartományát és gyakoriságát.
• Folyadéknyomás:Az üzemi nyomás határozza meg a szükséges nyomásosztályt és a test vastagságát. A golyósszelep névleges nyomásának egyenlőnek vagy nagyobbnak kell lennie a maximális üzemi nyomással. A nyomást a hőmérséklettel összefüggésben kell figyelembe venni, mivel a szelep nyomásértéke általában csökken magasabb hőmérsékleten.
• Folyadék kémiai kompatibilitás:A folyadéknak kompatibilisnek kell lennie a szelep nedvesített anyagaival, beleértve a golyót, az üléseket és a testet. A kémiai kompatibilitási adatokat felül kell vizsgálni, hogy megbizonyosodjon arról, hogy az anyagok nem korrodálódnak, nem bomlanak le, és nem lépnek reakcióba a technológiai folyadékkal.
• Szivárgási arányra vonatkozó követelmények:A szelep megengedett szivárgási sebességét az alkalmazás határozza meg. A buborékmentes elzáráshoz PTFE- vagy PEEK-ülékkel ellátott, lágyülésű szelep szükséges. Olyan alkalmazásoknál, ahol bizonyos szivárgás elfogadható, fémülékes szelep használható.
• A hajtómű követelményei:A golyósszelep működtetéséhez szükséges nyomaték a mérettől, az ülés anyagától és a nyomástól függ. A működtető szerkezetet úgy kell kiválasztani, hogy a szükséges nyomatékot biztosítsa, és a nyomatékot az üzemi hőmérsékleten és nyomáson kell kiszámítani.

Az alábbi táblázat döntési mátrixot ad a megfelelő golyósszelep típus kiválasztásához a hőmérséklet és nyomásviszonyok alapján.

A Zhejiang Bolaisi Valve Co., Ltd.-nél mérnöki csapatunk készséggel áll rendelkezésére, hogy segítsen kiválasztani a megfelelő golyósszelepet az adott alkalmazáshoz. Részletes műszaki adatokat, anyag-kompatibilitási táblázatokat és teljesítmény-ellenőrzési teszteket biztosítunk annak biztosítására, hogy a kiválasztott golyósszelep minden követelménynek megfelel. Golyósszelep termékeinket a legmagasabb szabványok szerint tervezték és gyártják, biztosítva a megbízható teljesítményt a legigényesebb nagynyomású és magas hőmérsékletű alkalmazásokban is.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mekkora a maximális hőmérséklet egy puhaüléses golyóscsapnál?

Válasz: A lágyülésű golyósszelep maximális folyamatos üzemi hőmérséklete az ülés anyagától függ. A PTFE-ülések általában 200°C-ig (392°F), míg a megerősített PTFE és PEEK ülések 260°C-ig (500°F) működhetnek. 260°C felett fémüléses golyósszelep szükséges. Az adott hőmérsékleti határértéket a gyártóval kell egyeztetni, mivel ez a nyomástól és az adott üléskialakítástól függően változhat.

2. kérdés: Mi a különbség az úszógolyós és a csonkra szerelt golyóscsap között?

Válasz: Lebegő golyós kivitelben a golyó nincs rögzítve a szeleptesthez; "lebeg" az ülések között. Az elülső nyomás a golyót az alsó üléshez nyomja, létrehozva a tömítést. Ez a kialakítás kisebb szelepekhez és alacsonyabb nyomásokhoz alkalmas. A csonkra szerelt kivitelben a golyó egy tengelyhez (a csonkhoz) van rögzítve, amely megtámasztja a labdát, és megakadályozza annak lefelé mozgását. Ez a kialakítás csökkenti az üzemi nyomatékot, és alkalmas nagyobb szelepekhez és nagyobb nyomásokhoz. A kiválasztás a mérettől, nyomástól és hőmérséklettől függ.

3. kérdés: Használható-e golyóscsap áramlásszabályozásra, vagy szigorúan be/ki szolgáltatásra?

Válasz: A golyóscsapokat elsősorban be/ki (szigetelési) szolgáltatásra tervezték. Bizonyos golyósszelep-konstrukciókat azonban, mint például a V-bevágású golyósszelep, kifejezetten áramlásszabályozási alkalmazásokhoz tervezték. Ezek a szelepek egy V-alakú bevágással ellátott golyóval rendelkeznek, amely lineárisabb áramlási karakterisztikát biztosít. Fojtóalkalmazásokhoz a V-bevágású golyósszelep gyakori választás.

4. kérdés: Mekkora nyomaték szükséges a nagynyomású golyóscsap működtetéséhez?

Válasz: A golyósszelep működtetéséhez szükséges nyomaték a mérettől, az ülés anyagától, a nyomástól és a hőmérséklettől függ. A nyomatékigényt jellemzően a szelep gyártója számítja ki, és a szelep műszaki adatlapján szerepel. A nyomaték általában növekszik a nyomással és a szelep méretével. A nagynyomású alkalmazásokhoz gyakran szükség van pneumatikus vagy elektromos működtetőre.

5. kérdés: Mi a különbség a tűzbiztos és a nem tűzbiztos golyóscsap között?

Válasz: A tűzbiztos golyósszelepet úgy tervezték, hogy megtartsa a tömítést még akkor is, ha a puha ülések tűz által megsérülnek. A tűzbiztos kialakítás jellemzően fém-fém ülést tartalmaz, amely tűz esetén biztonsági tömítést biztosít. A tűzbiztos szelepet az API 607 ​​vagy az ISO 10497 szerint tesztelték, hogy igazolják a teljesítményét. A nem tűzbiztos golyósszelep nem rendelkezik ezzel a biztonsági tömítéssel, és tűz esetén szivároghat. Tűzbiztos golyóscsapokra sok alkalmazásban van szükség, beleértve a finomítókat és a vegyi üzemeket is.

8. Következtetés

A golyósszelepek a nagynyomású és magas hőmérsékletű szolgáltatások kedvelt választásává váltak robusztus kialakításuk, megbízható tömítési teljesítményük és sokoldalúságuk miatt. Az adott alkalmazáshoz megfelelő golyósszelep kiválasztása megköveteli az üzemi feltételek, a folyadék jellemzői és a teljesítménykövetelmények alapos értékelését. A kulcsfontosságú tervezési elemek – az ülés anyaga, a karosszéria felépítése, a hőkompenzációs jellemzők és a tűzbiztos kialakítás – mind hozzájárulnak ahhoz, hogy a szelep alkalmas legyen a nagynyomású és magas hőmérsékletű kiszolgálásra. Ezen tervezési elemek és a kapcsolódó műszaki szempontok megértésével a mérnökök és a beszerzési szakemberek olyan golyóscsapokat választhatnak, amelyek megbízható és biztonságos működést biztosítanak a berendezés élettartama során.

A Zhejiang Bolaisi Valve Co., Ltd.-nél elkötelezettek vagyunk amellett, hogy kiváló minőségű golyósszelepes termékeket kínáljunk, amelyek megfelelnek a nagynyomású és magas hőmérsékletű alkalmazások szigorú követelményeinek. Golyósszelepeinket fejlett anyagokkal, precíziós megmunkálással és szigorú teszteléssel tervezték, hogy biztosítsák az optimális teljesítményt és a hosszú élettartamot. A golyósszelep konfigurációk átfogó választékát kínáljuk, beleértve a puha és fémüléses kiviteleket, a tűzbiztos és nem tűzbiztos opciókat, valamint az úszó és a csonkra szerelt kiviteleket.

Lépjen kapcsolatba a Zhejiang Bolaisi Valve Co., Ltd.-vel.technikai segítségért a megfelelő golyóscsap kiválasztásához a nagynyomású és magas hőmérsékletű alkalmazásokhoz.
