Rozsdamentes acél fogantyú ostya típusú fém kemény tömítésű pillangószelepek

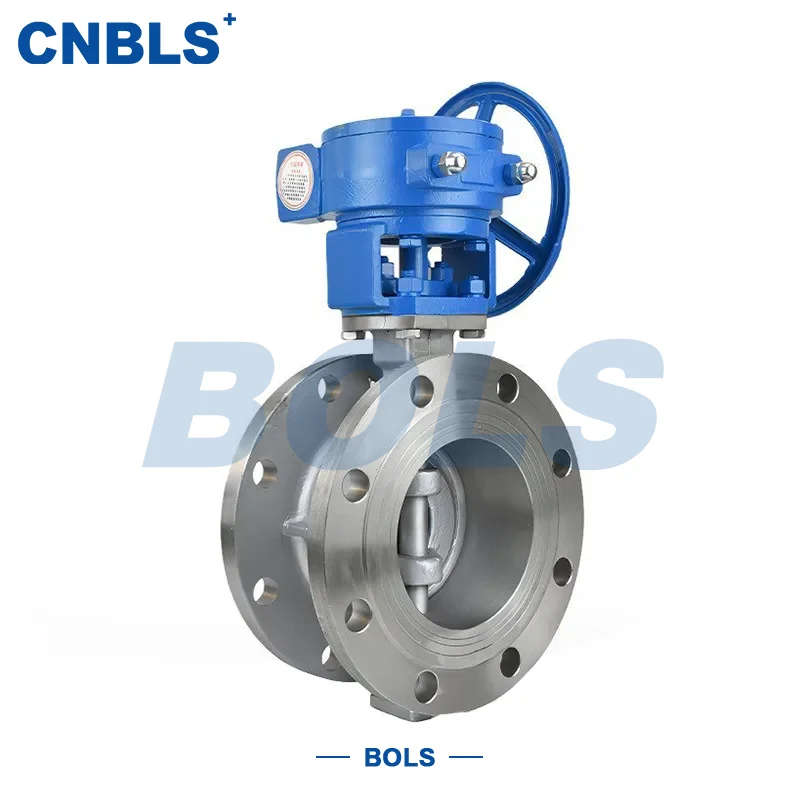

A rozsdamentes acél D73H fogantyúval működtetett ostya típusú fém keménytömítésű pillangószelep egy ipari pillangószelep, amely elsősorban rozsdamentes acélból készül, és kettős eltolással rendelkezik. Közvetlen meghajtású fogantyúval, ostya típusú csatlakozással és fém kemény tömítéssel rendelkezik, így alkalmas közepesen alacsony nyomású, magas hőmérsékletű és enyhén korrozív alkalmazásokhoz.

A fogantyú kézi elforgatásával a szelepszár és a tárcsa szinkronban forog a megbízható elzárás és az alapvető áramlásszabályozás érdekében. Az ostya típusú test kialakítása kompaktabb profilt eredményez, csökkentve a beépítési helyet, miközben megőrzi a szerkezeti szilárdságot.

Az olyan iparágakban, mint a petrolkémia, az energiarendszerek, a kohászat, a vízkezelés és az élelmiszer-feldolgozás, a rozsdamentes acél fogantyús ostya típusú, kemény tömítésű fém pillangószelepeket általában olyan csőrendszerekben használják, amelyek a korrózióállóság, a hőmérsékletállóság és az egyszerű telepítés kombinációját igénylik. Különösen jól használható korlátozott helyű és mérsékelt működési frekvenciájú alkalmazásokhoz.

Szerkezeti jellemzők és működési elv

1. Kettős eltolású fém kemény tömítésű szerkezet

A szelep dupla eltolt kialakítású, lehetővé téve a tárcsa gyors leválasztását az ülésről nyitás és zárás közben, ami jelentősen csökkenti a súrlódást és a kopást. A fém-fém tömítés stabil teljesítményt tart fenn magas hőmérsékleten, nagy nyomáson vagy nyomokban részecskéket tartalmazó közegben is, elkerülve a magas hőmérsékletű környezetben a lágy tömítésekkel kapcsolatos öregedési és meghibásodási problémákat.

2.Közvetlen fogantyús meghajtás

A fogantyú mereven kapcsolódik a szárhoz, egyszerű szerkezetet biztosítva rövid átviteli útvonallal és minimális energiaveszteséggel. Kis és közepes méretű szelepeknél ez gyors nyitást/zárást és megbízható pozícionálást tesz lehetővé, kielégítve a kézi terepi működtetés gyakorlati igényeit.

3. Wafer-típusú csatlakozás

A szeleptestet átmenő csavarok segítségével két csőkarima közé kell szorítani, így nincs szükség független karimákra. Ez a kialakítás csökkenti a rendszer súlyát és a telepítési költségeket, ugyanakkor megkönnyíti a szétszerelést és a karbantartást. Különösen jól használható szűk helyű csőtartókban vagy berendezésekben.

Műszaki paraméterek

• Névleges átmérő: DN 50 – DN 600 (NPS 2" – 24")

• Nyomásnév: PN 10/16/25, osztály 150/300

• Csatlakozás: Wafer típusú (GB/T 9113 / ANSI B16.5)

• Működés: Közvetlen fogantyús meghajtás

• Hőmérséklet-tartomány: -46 ℃ ～ 550 ℃

• Tömítés típusa: Fém kemény tömítés (V. osztály)

• Szerkezet: Dupla eltolás

• Szabványok: GB/T 12238, API 609, ANSI B16.34

Anyagkonfiguráció

A test, a tárcsa, a szár és az ülés különböző rozsdamentes acélminőségek közül választható, hogy megfeleljen az adott közegnek és működési feltételeknek.

• Test: CF8 / CF8M / CF3 / CF3M

• Lemez: tömör rozsdamentes acél vagy rozsdamentes acél Stellite rátéttel

• Szár: A182 F304 / F316 / F304L / F316L

• Ülés: Rozsdamentes acél vagy Stellite fém tömítőfelület

Ez a konfiguráció biztosítja, hogy a rozsdamentes acél markolatú ostya típusú, kemény tömítésű fém pillangószelepek hosszú élettartamot biztosítsanak magas hőmérsékletű gőzben, korrozív folyadékokban és enyhén koptató közegekben.

Alkalmazások

A szelep a következő tipikus alkalmazásokhoz alkalmas:

• Magas hőmérsékletű olaj- és gőzvezetékek petrolkémiai üzemekben

• Kazánrendszerek és segédcsővezetékek az energiaiparban

• Magas hőmérsékletű füstgáz- és hűtővízrendszerek a kohászatban

• Ipari és kommunális vízkezelő vezetékek

• Élelmiszer- és italfeldolgozás, ahol anyagtisztaság szükséges

Ezekben a forgatókönyvekben a rozsdamentes acél fogantyú ostya típusú fém kemény tömítésű pillangószelepek szerkezeti szilárdságot, tömítési megbízhatóságot, egyszerű karbantartást és a rendszer általános költséghatékonyságát biztosítják.

Kiválasztási és felhasználási javaslatok

A szelep kiválasztásakor a legfontosabb szempontok közé tartozik a közeg korrozivitása, az üzemi hőmérséklet és a csővezeték nyomásértéke, hogy biztosítsák az anyag és a tömítés szerkezetének megfelelő illeszkedését. Nagy átmérőjű vagy nagynyomású alkalmazásoknál ellenőrizze, hogy a fogantyú nyomatéka megfelel-e a helyszíni működés követelményeinek. A beszerelés során ügyeljen a karima igazítására és a csavarok egyenletes meghúzására, hogy teljes mértékben kihasználja az ostya típusú kialakítás tömítési előnyeit.

Karbantartás és működési megbízhatóság

A csavarok feszességének, a szártömítésnek és a tömítőfelület kopásának rendszeres ellenőrzése hatékonyan meghosszabbítja a szelep élettartamát. A fém kemény tömítésű szerkezet lehetővé teszi a helyszíni átlapolást és az alkatrészek cseréjét, csökkentve a hosszú távú üzemeltetési költségeket és növelve a megbízhatóságot folyamatos működési körülmények között.
