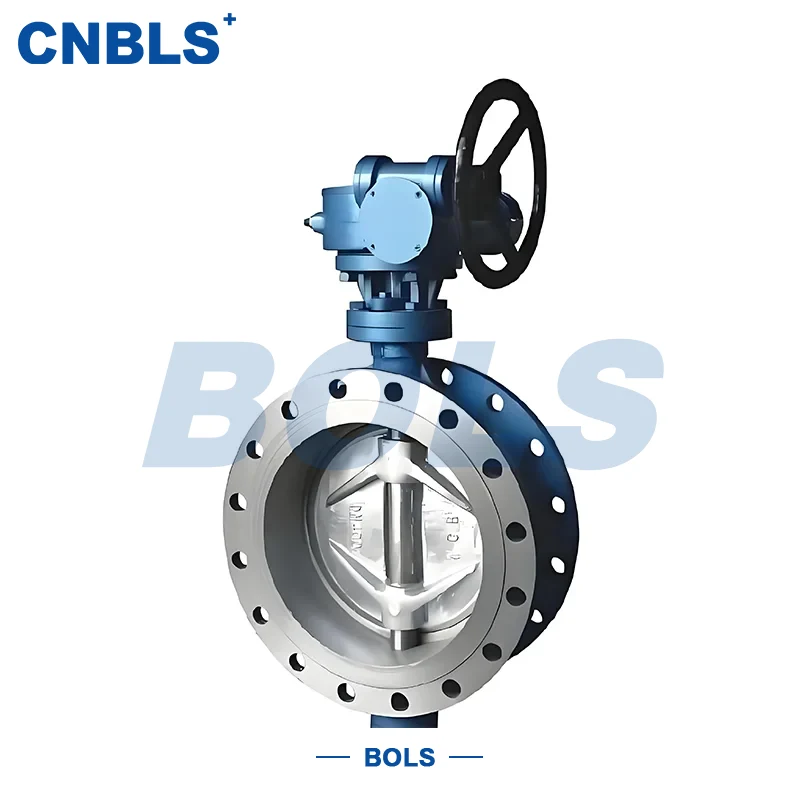

Rozsdamentes acél elektromos karimás fém keménytömítésű pillangószelepek

A rozsdamentes acél elektromos karimás fém kemény tömítésű pillangószelepek egy ipari pillangószelep, amely háromszoros eltolt szerkezettel, elektromos működtető hajtással és karimás csatlakozással rendelkezik. Szelepteste és kulcsfontosságú nyomástartó alkatrészei 304, 316, 304L, 316L rozsdamentes acélból vagy duplex rozsdamentes acélból készülnek, fém-fém kemény tömítéssel.

A vezérlőjeleket fogadó elektromos működtetők által működtetett szelep meghajtja a szárat a tárcsa elforgatásához, lehetővé téve a távoli ki-be kapcsolást vagy a csővezetékekben lévő közeg folyamatos szabályozását. A háromszoros eltolású szerkezet hatékonyan csökkenti a súrlódást a tömítőfelületen, stabil tömítési teljesítményt fenntartva még magas hőmérsékleten, nagy nyomáson és részecsketartalmú közegben is.

Ez az elektromos rozsdamentes acél karimás fém kemény tömítésű pillangószelep egyensúlyban tartja a korrózióállóságot, a kopásállóságot és a szerkezeti tartósságot, így ideális a magas automatizálást igénylő és zord körülmények között működő ipari rendszerekhez.

Felépítés és működési elv

1. Háromszoros eltolású szerkezettervezés

A D943H sorozat klasszikus háromszoros eltolt pillangószelep-szerkezetet alkalmaz:

Első eltolás: A szár tengelye el van tolva a szeleptest középpontjától.

Második eltolás: A szár tengelye el van tolva a tömítőfelület középpontjától.

Harmadik eltolás: A tömítőpár ferde kúpos szerkezetet alkot.

Ez a kialakítás lehetővé teszi a tárcsa leválasztását a szelepülékről a nyitás és zárás kezdeti szakaszában, elkerülve a tömítőfelület megkarcolódását, hatékonyan csökkentve a kopást és meghosszabbítva az élettartamot.

2.Elektromos meghajtási mód

A szelep elektromos működtetővel van felszerelve, amely kétféle típusban kapható:

● Be-ki típus (kétállású vezérlés)

● Szabályozási típus (arányos vezérlés 4–20 mA jellel)

Az aktuátor az elektromos jeleket mechanikus nyomatékká alakítja, megmozgatva a szár és a tárcsa összehangolt mozgását, hogy stabil, ismételhető ki- és kikapcsolás vagy szabályozó műveleteket érjen el.

3. Főbb jellemzők

Teljesen rozsdamentes acél nyomástartó szerkezet

A szeleptest, a karimák és a fő nyomástartó alkatrészek egy darabból öntöttek vagy rozsdamentes acélból kovácsoltak, és a következőket kínálják:

● Kiváló korrózióállóság

● Stabil magas hőmérsékletű szilárdság

● Kompatibilitás savas, lúgos, klorid- vagy kéntartalmú közegekkel

Fém keményzáras kivitel

A fém-fém tömítőpár opcionálisan bevonható sztellit vagy nikkel alapú ötvözettel, a következő jellemzőkkel:

● Magas hőmérsékleten nincs lágyulás vagy öregedés

● Alkalmazhatóság a gyakori nyitáshoz/záráshoz és részecsketartalmú közegekhez

● Megfelelés az API 609 Class V szivárgási minősítési követelményeinek

Karimás csatlakozás

Szabványos karimás csatlakozást alkalmaz, amely megfelel a nemzeti vagy amerikai szabványoknak, megkönnyíti a telepítést és a karbantartást, és alkalmas közepes és nagy átmérőjű csővezetékrendszerekhez.

Kompatibilitás az automatizálási rendszerekkel

Ez a rozsdamentes acél elektromos karimás fém keménytömítésű pillangószelep közvetlenül integrálható DCS-be, PLC-be és más vezérlőrendszerekbe, támogatva a távvezérlést és az állapot-visszajelzést, és alkalmas folyamatos működésre és központi vezérlési forgatókönyvekre.

Műszaki paraméterek

Anyagspecifikáció

Szeleptest

Szeleptárcsa

Száraz és szelepülés

● Szár: A182 F304 / F316 / F51

● Szelepülés: Rozsdamentes acél, sztellit vagy nikkel alapú ötvözet

Alkalmazások

Ezt a rozsdamentes acél elektromos karimás fém keménytömítésű pillangószelepet széles körben használják a következő területeken:

● Petrolkémiai üzemek

● Energia- és fűtési rendszerek

● Kohászati ​​és magas hőmérsékletű füstgázvezetékek

● Szén vegyi és szintézisgáz rendszerek

● Települési fűtési és ipari gőzvezeték hálózatok

A tipikus közegek közé tartozik a magas hőmérsékletű gőz, a túlhevített gőz, a porral terhelt füstgáz, az olajtermékek, a korrozív vegyi közegek és a magas hőmérsékletű víz.

Kiválasztási irányelvek

Anyag kiválasztása

Válasszon 304, 316 vagy duplex rozsdamentes acélt a közepes korrozivitás és a hőmérséklet alapján. Részecsketartalmú körülmények esetén válasszon keményötvözet hegesztéssel ellátott tárcsákat.

Nyomás és nyomaték egyeztetése

Nagy átmérőjű vagy nagynyomású alkalmazásoknál szerelje fel a szelepet nagy nyomatékú elektromos működtetővel a megbízható nyitás és zárás érdekében.

Vezérlési mód megerősítése

Válassza ki a be-ki típust az egyszerű nyitási/zárási feladatokhoz; válassza ki a szabályozási típust az áramlási vagy nyomásszabályozási igényekhez.

Karima szabványos egységessége

Győződjön meg arról, hogy a szelepperem nyomásosztály és tömítőfelület típusa tekintetében teljesen illeszkedik a csővezeték karimájához.

Rövid kezelés és karbantartás

● Üzembe helyezés előtt ellenőrizze a szelepházat, a karimákat, a működtető szerkezetet és a jelvezetékeket.

● Magas hőmérsékletű alkalmazásoknál lassan melegítse fel, hogy elkerülje a hősokkot.

● Rendszeresen ellenőrizze a tömítési teljesítményt és az aktuátor működési állapotát.

● Szivárgás vagy elakadás esetén csak a rendszer nyomásmentesítése után végezzen karbantartást.

Műszaki összefoglaló

A háromszoros eltolású szerkezet, a teljesen rozsdamentes acél nyomócsapágyazás és a fém keménytömítési technológia ötvözésével ez a termék stabil működést biztosít magas hőmérsékleten, nagy nyomáson és összetett közegkörülmények között. A rozsdamentes acél elektromos karimás fém kemény tömítésű pillangószelepek olyan ipari csővezeték-rendszerekhez alkalmasak, amelyek szigorú megbízhatósági, automatizálási és élettartamú követelményeket támasztanak.
