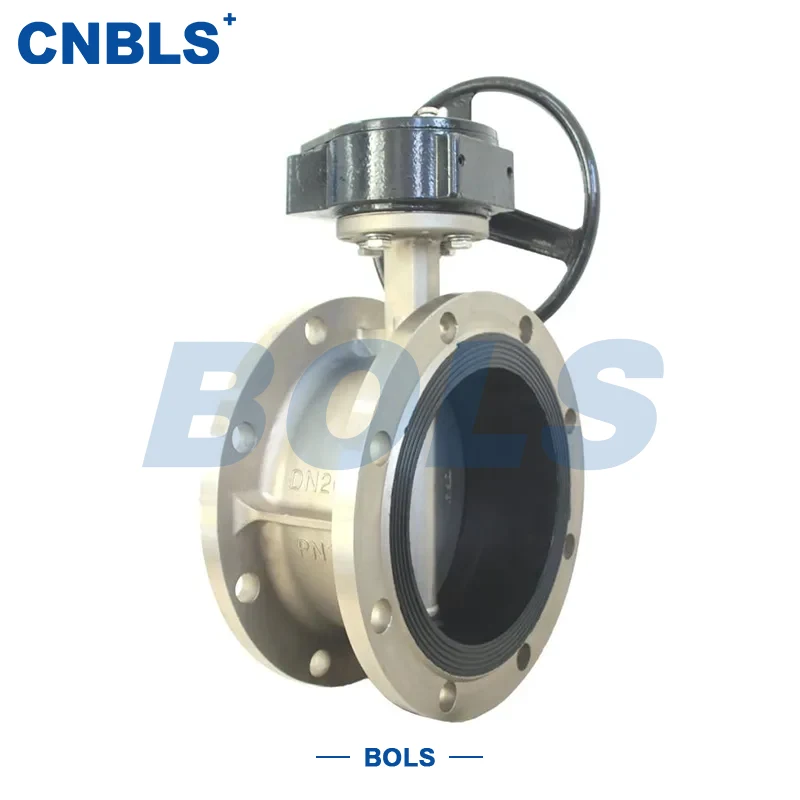

Nagy teljesítményű szellőző pillangószelepek

A nagy teljesítményű szellőző pillangószelepeket kifejezetten alacsony nyomású és nagy átmérőjű körülmények között működő ipari szellőztető és poreltávolító rendszerekhez tervezték. A szeleptest és a fő nyomástartó alkatrészek rozsdamentes acél anyagokból, például SS304, SS316, SS304L és SS316L anyagokból készülnek, biztosítva a stabil teljesítményt korrozív gázokban, porral teli levegőben és magas hőmérsékletű füstgáz környezetben.

Ez a sorozat egy koncentrikus (középvonalas) pillangószelep-szerkezetet alkalmaz karimás csatlakozásokkal és szellőztetésre alkalmas tömítéssel (W típus). A nagy áramlási kapacitás, az alacsony ellenállás, valamint a szellőztető csővezetékek megbízható nyitása és zárása követelményeinek való megfelelésre összpontosít.

A két modellnek ugyanaz a szelepszerkezete és tömítési koncepciója, a fő különbség a működtető típusa:

D641W: Pneumatikus szellőző pillangószelep, légmozgatóról működtetve

D941W: Elektromos szellőző pillangószelep, elektromos működtetővel működtetve

A rozsdamentes acél szellőző pillangószelepet széles körben használják a kohászatban, az energiatermelésben, a vegyi feldolgozásban, az építőanyagokban, a bányászatban és a környezetvédelmi projektekben.

Felépítés és működési elv

Koncentrikus szerkezet tervezés

A nagy teljesítményű szellőző pillangószelepek koncentrikus szerkezetet vesznek fel, ahol a tárcsa közepe egybeesik a szár közepével. Működés közben a tárcsa a szár tengelye körül forog:

Egyszerű szerkezet kevesebb komponenssel

Sima áramlási út és alacsony légáramlási ellenállás

Alacsony üzemi nyomaték, alkalmas nagy átmérőjű szellőzőrendszerekhez

Ez a szerkezet jó stabilitást és költséghatékonyságot kínál az alacsony nyomású, nagy átfolyású szellőztető alkalmazásokhoz.

Karimás csatlakozás

A szelepház mindkét végén beépített karimákkal rendelkezik, amelyek lehetővé teszik a közvetlen csavarozást a szabványos szellőzőcső-peremekhez:

Pontos telepítési pozicionálás

Egyenletes feszültségeloszlás

Könnyű karbantartás és csere

Az általános karimaszabványok közé tartozik a GB/T 9113 és az ANSI B16.5.

Főbb jellemzők

Teljes rozsdamentes acél konstrukció

A fő alkatrészek, mint például a test, a tárcsa és a szár rozsdamentes acélból készülnek, biztosítva:

Kiváló korrózió- és oxidációállóság

Alkalmas kén- és klórtartalmú gázokhoz

Szerkezeti stabilitás magas hőmérsékletű szellőzési körülmények között

Szellőztetésre alkalmas tömítési kialakítás (W típus)

A szelep kifejezetten szellőztetési szolgáltatásokhoz tervezett tömítőszerkezettel van felszerelve:

Opcionális fém-fém tömítés vagy kompozit tömítés (FKM + rozsdamentes acél)

Kiegyensúlyozott tömítési megbízhatóság és kopásállóság

A szivárgási sebesség megfelel a JB/T 8692 szellőző pillangószelep szabványoknak

Nagy átmérő, alacsony ellenállású kialakítás

A DN100 és DN2000 közötti névleges átmérőkkel a szelep fenntartja:

Alacsony nyomásveszteség a szelepen

Stabil nyitási és zárási teljesítmény

Alkalmas nagy légáramlású és alacsony üzemi nyomású rendszerekhez

Automatizálásbarát működtetés

Mind a pneumatikus, mind az elektromos működtetési lehetőségek támogatják az automatizált vezérlőrendszerekbe való egyszerű integrációt, így a nagy teljesítményű szellőző pillangószelepek alkalmasak központi és távvezérlési alkalmazásokhoz.

Működtetőszerkezet összehasonlítása

Műszaki paraméterek

Anyagspecifikáció

Alkalmazások

Magas hőmérsékletű füstgáz szellőztetés a kohászatban

Kazánszellőztető és kéntelenítő rendszerek erőművekben

Porgyűjtő és elszívó rendszerek a vegyiparban és az építőanyagiparban

Bányaszellőztetési és környezetvédelmi projektek

Ipari üzemek és nagy épületek légkezelő rendszerei

Ezekben az alkalmazásokban a rozsdamentes acél szellőző pillangószelepet főként a légáramlás elzárására, az áramlás szabályozására és a rendszer áramlási irányának szabályozására használják.

Kiválasztási irányelvek

Válassza ki a megfelelő rozsdamentes acél minőséget a gáz korrozív hatásának megfelelően

Hasonlítsa össze a nyomás- és hőmérsékletértékeket a rendszer tervezési feltételeivel

Nagy átmérőjű alkalmazásoknál ügyeljen a test erejére

Válasszon pneumatikus vagy elektromos működtetést a helyszíni szabályozási követelmények alapján

Üzemeltetés és karbantartás

Rendszeresen tisztítsa meg a port a tömítőfelületekről, hogy elkerülje a felhalmozódást

Fokozatos fűtést alkalmazzon magas hőmérsékletű indításkor

Biztosítson stabil légnyomást a pneumatikus szelepeknél

Rendszeresen ellenőrizze a hajtómű kenését és az elektromos csatlakozásokat

Termék összefoglaló

A rozsdamentes acél D641W / D941W szellőző pillangószelep koncentrikus szerkezettel, rozsdamentes acél szerkezettel és szellőzésre alkalmas tömítéssel rendelkezik. Rugalmas pneumatikus vagy elektromos működtetési lehetőségekkel ez a rozsdamentes acél szellőző pillangószelep megbízható teljesítményt nyújt a stabil működést és automatizálási kompatibilitást igénylő ipari szellőzőrendszereknél.
