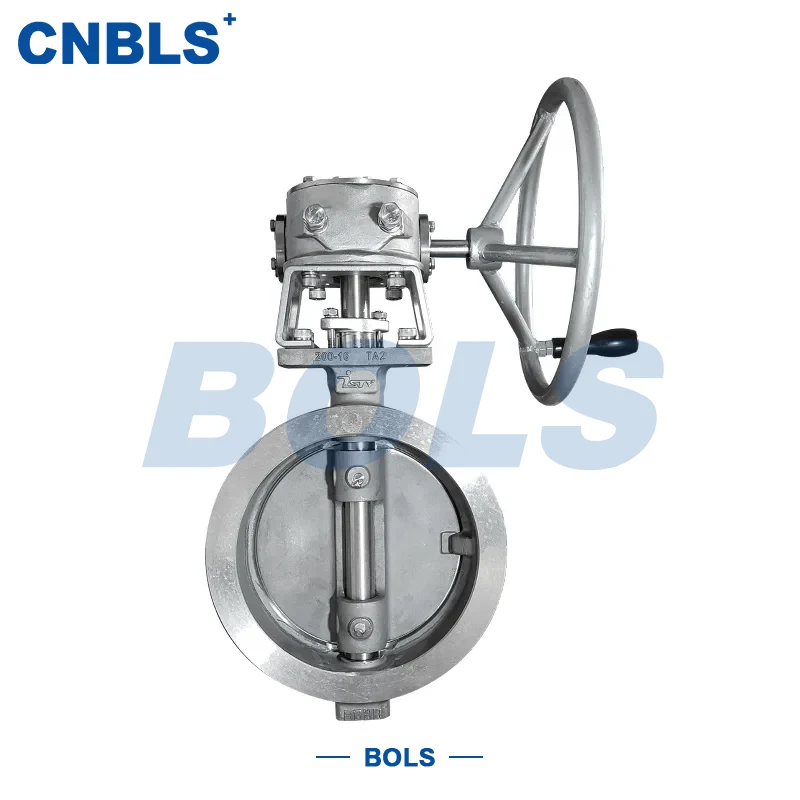

Kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek

A kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek be- és szabályozószelepek, amelyek alkalmasak a kemény ipari körülményekhez. Elsősorban rozsdamentes acélból készült, nyomástartó és közeggel érintkező alkatrészekhez, háromszoros eltolással és fém kemény tömítéssel rendelkezik. A szelepet manuálisan működtetik a tárcsa forgatásához, így biztosítva a csővezeték közegének megbízható elzárását és fojtását. Jól bevált szerkezete és optimalizált erőeloszlása ​​stabil teljesítményt biztosít magas hőmérsékleten, nagy nyomáson és korrozív környezetben. A nemzetközi piacokon ezt a terméket általában kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepnek nevezik, és széles körben használják a petrolkémiai, energiaipari és kohászati ​​rendszerekben.

Szerkezeti jellemzők és működési elv

A kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek klasszikus, háromszoros eltolású pillangószelepeket alkalmaznak, amely lehetővé teszi, hogy a tárcsa fokozatosan leváljon az ülésről nyitás és zárás közben, jelentősen csökkentve a súrlódást és a kopást. A fém kemény tömítés rozsdamentes acélból vagy ötvözött anyagokból készül, a tömítőfelület pedig Stellite vagy nikkel alapú ötvözet fedőhegesztéssel erősíthető meg a kiváló tömítési teljesítmény megőrzése érdekében még magas hőmérsékleti és nagynyomású körülmények között is. A karima végfelülete a GB vagy ANSI szabványok szerint van megmunkálva, biztosítva a megfelelő beállítást a beépítés során, és megkönnyítve a helyszíni karbantartást. Az ilyen típusú kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek kézikerékkel vagy karral működtethetők, egyszerű szerkezetet és nagy megbízhatóságot kínálva.

Főbb termékjellemzők

• A teljesen rozsdamentes acél konstrukció kiváló korrózió- és oxidációállóságot biztosít

• Fém kemény tömítésű kialakítás, amely alkalmas magas hőmérsékletű, nagy nyomású és koptató közegekhez

• A háromszoros eltolt szerkezet csökkenti az üzemi nyomatékot és meghosszabbítja az élettartamot

• A karimás csatlakozás biztosítja a stabil telepítést és a különféle csőrendszerekkel való kompatibilitást

• A kézi működtetés egyszerű karbantartást és ellenőrzött kezelést tesz lehetővé

Tipikus alkalmazások

A kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepeket széles körben használják petrolkémiai üzemek magas hőmérsékletű közepes csővezetékeiben, az energiaipar gőzrendszereiben, füstgáz- és porvezetékekben a kohászatban, valamint korrozív közegrendszerekben a vízkezelésben és a papírgyártásban. Ezekben az igényes környezetben a kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek a gyakori hőmérsékletváltozások és a bonyolult közegviszonyok ellenére is stabilan működnek.

Fő műszaki paraméterek

• Névleges átmérő: DN50–DN600 (NPS 2"–24")

• Nyomásnév: PN10/16/25/40, osztály 150/300/600

• Csatlakozás: karima (GB/T 9113 / ANSI B16.5 RF)

• Kezelés: kézi (kézikerék/kar)

• Hőmérséklet-tartomány: -46 ℃ ～ 550 ℃

• Szivárgási osztály: V. osztály (API 609)

• Szerkezet: Háromszorosan eltolt fém kemény tömítés

Anyagkonfiguráció

A szeleptest és a tárcsa készülhet 304, 316, 304L, 316L vagy 2205 duplex rozsdamentes acélból, hogy megfeleljen a különböző korrózióállósági követelményeknek. A szelepszár jellemzően kovácsolt rozsdamentes acélból vagy duplex acélból készül az erő és a szívósság egyensúlya érdekében. Az ülést és a tömítőfelületet a működési feltételek alapján választják ki, és lehet rozsdamentes acél, Stellite vagy nikkel alapú ötvözet a megbízható fémtömítés érdekében.

Kiválasztási és felhasználási javaslatok

A szelep kiválasztásakor gondosan mérlegelni kell az olyan tényezőket, mint a közeg tulajdonságai, a tervezési nyomás és a hőmérséklet, és a karima szabványának meg kell egyeznie a meglévő csőrendszerrel. Nagy átmérőjű vagy nagynyomású alkalmazásoknál értékelni kell a kézi működtetésű nyomatékot, és nyomatékcsökkentő mechanizmusra lehet szükség. A megfelelő telepítés és rendszeres karbantartás hatékonyan meghosszabbítja a kézi rozsdamentes acél karimás fém kemény tömítésű pillangószelepek élettartamát.

Karbantartás és üzemeltetés menedzsment

Javasolt átfogó üzemeltetési és karbantartási nyilvántartás készítése, valamint a karimás csatlakozások, tömszelencék és tömítőfelületek rendszeres ellenőrzése. Magas hőmérsékletű vagy korrozív környezetben fokozott kenési és korróziógátló intézkedéseket kell végrehajtani a hosszú távú stabil működés és a rendszerbiztonság megbízható védelme érdekében.
