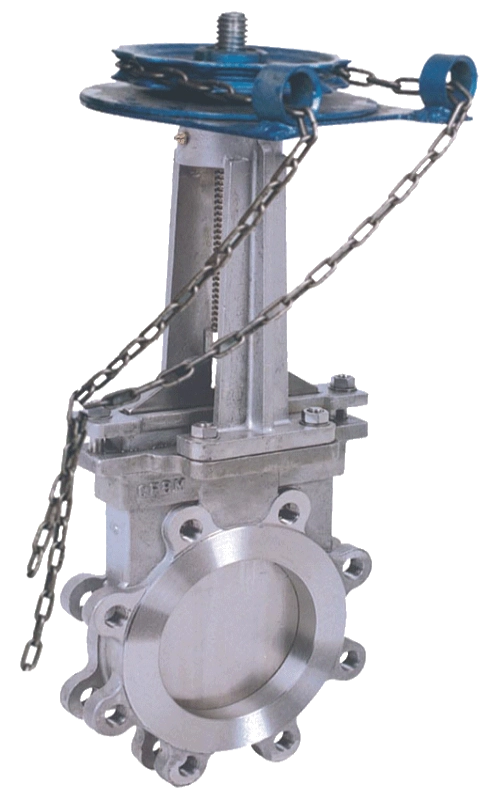

Rozsdamentes acél lánckerék ostyakés tolószelepek

A PZL73H rozsdamentes acél lánckerék ostyakéses tolózár egy elzárószelep, amelyet kifejezetten szennyeződéseket tartalmazó közegek szállítására terveztek. Lánckerék-hajtású, éles kés típusú kapuval rendelkezik. A lánckerék forgatásával a szelepszár felemeléséhez vagy leengedéséhez hatékonyan le tudja vágni a szilárd részecskéket és a rostos szennyeződéseket a közegben, ha zárt állapotban van, alapvetően megakadályozva a csővezeték eltömődését.

A szelep teljes egészében 304/316-os rozsdamentes acélból készült, kiváló korrózióállósággal, amely alkalmas alacsony és közepes nyomású és korrozív munkakörülményekre, nagy viszkozitású és szennyeződéseket tartalmazó közegekkel. Kompakt szerkezete, könnyű súlya és munkatakarékos működése miatt különösen ideális szűk beépítési helyekre és nagy kézi működtetési nyomatékot igénylő forgatókönyvekre.

Széles körben használják közepes és nagy csővezetékekben olyan iparágakban, mint a szennyvízkezelés, a bányászati ​​zagy, a papíripari cellulóz, az építőanyag-por stb. Megbízható teljesítményével a PZL73H rozsdamentes acél lánckerék ostyakéses tolózárak a különböző iparágakban a szennyeződéseket tartalmazó csővezetékek kedvelt elzáróberendezésévé váltak.

Alapvető műszaki paraméterek

Alaptulajdonságok

● Szerkezet típusa: Kés alakú kaputárcsa, külső csavar és járom, rövid szemtől szembeni kialakítás, amely helytakarékos és alkalmas szűk munkakörülményekre.

● Csatlakozás típusa: ostyacsatlakozás, szigorúan megfelel a GB/T 12221 ostyaszelep-szerelési szabványnak, könnyen telepíthető extra nagy hely nélkül, csökkentve a csővezeték-építési költségeket.

● Tömítés típusa: Fém kemény tömítés, kemény ötvözet borítás a kaputárcsa és ülék tömítőfelületén, stabil tömítési teljesítmény, ellenáll a kemény részecskéket tartalmazó közeg eróziójának, meghosszabbított élettartam.

● Működési típus: Lánckerék meghajtás, láncos sebességváltóval erősített nyomaték, munkatakarékos kézi működtetés, nagy furatú szelepek kézi működtetésének nehézségeinek megoldása.

● Test anyaga: Rozsdamentes acél (304/316), kiváló korrózióállóság, alkalmas különböző korróziós fokú közegekhez és hosszú távú használatra erősen korrozív körülmények között.

● Áramlási csatorna jellemzője: Teljes furatú egyenes csatorna, nincs fojtási ellenállás, egyenletes közegáramlás, erős eltömődésgátló képesség, elkerülve a szelep működését befolyásoló szennyeződések felhalmozódását.

Modellértelmezés

A PZL73H modellben minden betűnek és számnak egyértelmű jelentése van, segítve a vásárlókat a specifikációk gyors azonosításában és a követelmények pontos megfelelésében:

● P: Salakkibocsátás / Kés alakú szerkezet, egyértelműen késes tolózárként jelölve, kifejezetten szennyeződéseket tartalmazó közegekhez tervezve.

● Z: Gate Valve, a fő szelep kategóriát határozza meg.

● L: Sprocket Drive, jelzi az üzemmódot, kiemelve a munkamegtakarítási előnyt.

● 7: Wafer Connection, meghatározza a telepítési csatlakozás típusát az általános ostya telepítéshez.

● 3: Külső csavar és járom, jelöli a szerkezet típusát a telepítés utáni kényelmes karbantartás érdekében.

● H: Keményötvözet bevonatú ülésfelület, a tömítési felület folyamatát mutatja, kiemelve a tömítés megbízhatóságát.

Alkatrészek anyagai

A rozsdamentes acél lánckerék ostyakéses tolózárak alapelemeit szigorúan a korrózióállóság, a kopásállóság és az élettartam szempontjából választották ki:

● Szelepház / szeleplap keret: 304/316 rozsdamentes acél, nagy szilárdság és korrózióállóság, közepes korrozivitás szerint választható.

● Késkapu tárcsa: Rozsdamentes acél hordozó + Stellite rátét, élkeménység ≥ HRC 55, nagy élesség a szilárd szennyeződések hatékony vágásához, kopásálló és erózióálló.

● Szelepülés: Rozsdamentes acél keményötvözet borítással, kifejezetten kemény részecskés közegekhez, kopásálló tömítőfelület, amely hosszú távú stabil tömítést biztosít.

● Szelepszár: 304 rozsdamentes acél, krómozott felület, fokozott kopás- és korrózióállóság, elkerülve a rozsdát és a beszorulást a hosszú távú használat során.

● Tömszelence tömítés: Rugalmas grafit tömítés, magas hőmérséklet és korrózióálló, kiváló tömítés a szivárgás megelőzésére.

● Lánckerék / lánc: Rozsdamentes acél, alkalmas hosszú távú használatra korrozív körülmények között, nem könnyen rozsdásodik vagy károsodik, így stabil átvitelt biztosít.

Tervezési és gyártási szabványok

A teljes gyártás megfelel a nemzeti és ipari szabványoknak, szigorú minőség-ellenőrzés mellett:

● A késes tolózárak általános kialakítása: JB/T 8528, CJ/T 282

● Ostya csatlakozási méretei: GB/T 12221

● Lánckerék sebességváltó alkatrészek: GB/T 1243

● Nyomás-hőmérséklet-besorolás: GB/T 12224

● Szelepvizsgálat és ellenőrzés: GB/T 13927, JB/T 9092

● Rozsdamentes acél anyaga: ASTM A182

Kiválasztási és telepítési és karbantartási pontok

Kiválasztási pontok

● Erősen korrozív közegekhez (savas-lúgos iszap) a 316-os rozsdamentes acél előnyös; A 304-es rozsdamentes acél általános részecsketartalmú közegekhez használható a költségek csökkentése és a stabilitás biztosítása érdekében.

● Nagy furatú szelepeknél (DN ≥ 500) 1:10 arányú nagy áttételű lánckerék ajánlott a kézi működtetés erőfeszítéseinek további csökkentése érdekében.

Telepítési pontok

● Tartsa koaxiálisan a csővezeték karimáját, a csavarokat szimmetrikusan és egyenletesen húzza meg, hogy elkerülje a test deformálódását és szivárgását.

● Tartson elegendő forgási helyet a lánckerék működtetési oldalán a sima mozgás érdekében.

● Telepítés előtt tisztítsa meg a szennyeződéseket és a hegesztési salakot a csővezetékben; a jobb védelem érdekében telepítsen szűrőket az áramlás irányába és utána.

Karbantartási pontok

● Rendszeresen kenje meg a lánckereket és a láncot, hogy elkerülje a rozsdát és az elakadást.

● Nyissa ki és zárja el a szelepet időszakonként szennyeződés tartalmú körülmények között, hogy megtisztítsa a tárcsa és az ülés között felgyülemlett salakot, megőrizve a tömítést és a működési rugalmasságot.

Termékelőny

A PZL73H rozsdamentes acél lánckerekes szeletkés tolózárak teljesen rozsdamentes acél szerkezettel, nagy hatékonyságú késkapuval és munkaerő-takarékos lánckerékhajtással rendelkeznek, így tökéletesen illeszkednek a szennyeződéseket tartalmazó és erősen korrozív alkalmazásokhoz. Kompakt, könnyen telepíthető és karbantartható, hatékonyan oldják meg az olyan iparági problémákat, mint a csővezetékek eltömődése, a nehéz kezelés és a tömítés szivárgása. Széles körben használják közepes és nagy csővezetékekben az iparágakban, és megbízható elzáró megoldásként szolgálnak szennyeződéseket tartalmazó médiarendszerekhez.
