Rozsdamentes acél elektromos ostya típusú késes tolózárak

A Bolaisi, egy megbízható szelepszállító szigorú minőségirányítással, szelepek gyártására specializálódott összetett közegforgatókönyvekhez. Rozsdamentes acél elektromos ostya típusú késes tolózárakat gyártunk, amelyek kompakt szerkezettel, dugulásgátló kialakítással és erős korrózióállósággal rendelkeznek. Fejlett elektromos vezérlési lehetőségeket, testreszabott megoldásokat és nagykereskedelmi szolgáltatásokat kínálunk az ipari hígtrágya és részecsketartalmú hordozók igényeinek kielégítésére.

Kérdés küldése

termékleírás

Kiválasztási és telepítési pontok

A pontos kiválasztás és a szabványos telepítés közvetlenül befolyásolja az élettartamot, a stabilitást és a karbantartási költségeket.

Anyag kiválasztása

1. Erősen korrozív közeg (sav, lúg, iszap): 316 rozsdamentes acél a kiváló korrózióállóság érdekében.

2.Általános részecsketartalmú vagy gyengén korrozív közeg: 304-es rozsdamentes acél a praktikum és a gazdaságosság érdekében.

Működtetőszerkezet illesztése

Piszkos vagy nagy viszkozitású hordozókhoz használjon nagy nyomatékú elektromos működtetőket, nyomatékvédelemmel, hogy megelőzze a kapuelakadást és az alkatrészek károsodását.

Telepítési szabvány

Használjon ostya típusú telepítést. Győződjön meg arról, hogy a szelep koaxiálisan egy vonalban van a csővezeték karimáival. A csavarokat szimmetrikusan és egyenletesen húzza meg, hogy elkerülje a test deformálódását.

Csővezeték előkészítése

Üzembe helyezés előtt tisztítsa meg a szennyeződéseket, hegesztési salakot és törmeléket a kapu eltömődésének megelőzése érdekében. A jobb védelem érdekében szűrőket ajánlunk az áramlás irányába és utána.

Elektromos vezetékek

Szigorúan kövesse a kapcsolási rajzot. Veszélyes területeken használjon megfelelő földeléssel ellátott robbanásbiztos működtetőket.

Műszaki paraméterek

Paraméter elem	Részletes tartalom
Szelep modell	PZ973H elektromos ostya típusú késes tolózár
Szerkezet típusa	Kés alakú kaputárcsa, külső csavar és járom (OS&Y), rövid szemtől szemben
Csatlakozás típusa	Wafer csatlakozás, kompatibilis a GB/T 12221 szabványnak
Tömítés típusa	Fém kemény tömítés; a kaput és az ülést keményötvözet borította
Vezetési mód	Elektromos működtetés, be-ki/moduláló típus, távirányító támogatott
Test Anyaga	Rozsdamentes acél (304/316)
Névleges nyomás	PN6 / PN10 / PN16
Névleges átmérő	DN50 ~ DN1200 (NPS 2" ~ 48")
Üzemi hőmérséklet	-40 ℃ ~ 500 ℃ (rozsdamentes acél)
Alkalmazható közeg	Kommunális iszap, bányászati zagy, papírpép, viszkózus vegyi hígtrágya stb.
Tesztelési szabvány	GB/T 13927, JB/T 9092
Tömítési teljesítmény	Fém kemény tömítés szivárgási sebessége ≤ 1×DN mm³/s, megfelel a GB/T 13927 Class 4 szabványnak
Elektromos működtető	AC220V / AC380V, IP65/IP67, Exd II BT4 (opcionális)

Alaptulajdonságok

Kategória	Specifikáció
Szerkezet típusa	Kés alakú kaputárcsa, OS&Y, rövid szemtől-szembe
Csatlakozás típusa	Wafer csatlakozás (GB/T 12221)
Tömítés típusa	Fém kemény tömítés kemény ötvözet borítással
Működési mód	Elektromos (be-ki/moduláló), távirányító
Test Anyaga	304/316 rozsdamentes acél
Névleges nyomás	PN6 / PN10 / PN16
Névleges átmérő	DN50 ~ DN1200 (NPS 2" ~ 48")
Flow funkció	Teljes furatú egyenes csatorna, alacsony ellenállás, dugulásgátló

Alkatrészek anyagai

A rozsdamentes acél elektromos ostya típusú késes tolózárak teljes egészében rozsdamentes acélból készülnek, és minden alkatrész szigorúan kiválasztott anyagokból készül. Ezek az anyagok kiegyensúlyozzák a korrózióállóságot, a kopásállóságot és a tömítési teljesítményt, így alkalmasak összetett működési feltételekre, amelyek szennyeződéseket és erős korróziót tartalmaznak, így biztosítva a szelepek hosszú távú stabil működését. A konkrét anyagok a következők:

Összetevő	Anyagspecifikáció
Test / keret	304/316 rozsdamentes acél
Késkapu lemez	Rozsdamentes acél + Stellite fedőréteg, élkeménység ≥ HRC 55
Szelepülés	Rozsdamentes acél keményötvözet bevonattal
Szelepszár	304 Rozsdamentes acél, krómozott
Mirigy csomagolás	Rugalmas grafit csomagolás
Elektromos működtető	Rozsdamentes acél ház, rozsdamentes acél kimenő tengely

Tervezési és gyártási szabványok

A rozsdamentes acél elektromos ostya típusú késes tolózárakat a szigorú nemzeti és ipari szabványok szerint tervezték, gyártják és tesztelték. Minden folyamat megfelel az előírásoknak, biztosítva a termékminőséget, a stabil teljesítményt és a különféle iparágakban tapasztalható összetett munkakörülményekhez való alkalmasságot. A konkrét szabványok a következők:

● Általános kivitel: JB/T 8528, CJ/T 282

● Ostya méretei: GB/T 12221

● Elektromos működtető: GB/T 28270

● Nyomás-hőmérséklet-besorolás: GB/T 12224

● Tesztelés és ellenőrzés: GB/T 13927, JB/T 9092

● Anyaga: ASTM A182

Modellértelmezés (PZ973H)

● P: Iszapürítés / késes szerkezet

● Z: Tolózár

● 9: Elektromos működtetés

● 7: Wafer csatlakozás

● 3: külső csavar és járom (OS&Y)

● H: Keményötvözet borítás a tömítőfelületeken

Termék meghatározása

A rozsdamentes acél elektromos ostya típusú késes tolózárak (PZ973H) ostya típusú elzárószelepek, amelyek elektromos működtetővel vannak felszerelve. Éles késes kapuval rendelkezik, amely a zárás során átvágja a szilárd anyagokat, szálakat és részecskéket, hatékonyan megakadályozva a csővezeték eltömődését.

Kompakt szerkezetével, teljes furatú áramlási útjával és teljesen rozsdamentes acél konstrukciójával kiváló korrózióállóságot biztosít, és kifejezetten nagy viszkozitású, részecsketartalmú és korrozív közegekhez tervezték.

Széles körben használják a szennyvízkezelésben, a bányászatban, a cellulóz- és papírgyártásban, a vegyi iszapos rendszerekben stb. Az automatikus távvezérlés javítja az automatizálás hatékonyságát, csökkenti a munkaerőköltséget és biztosítja a csővezetékek stabil működését.

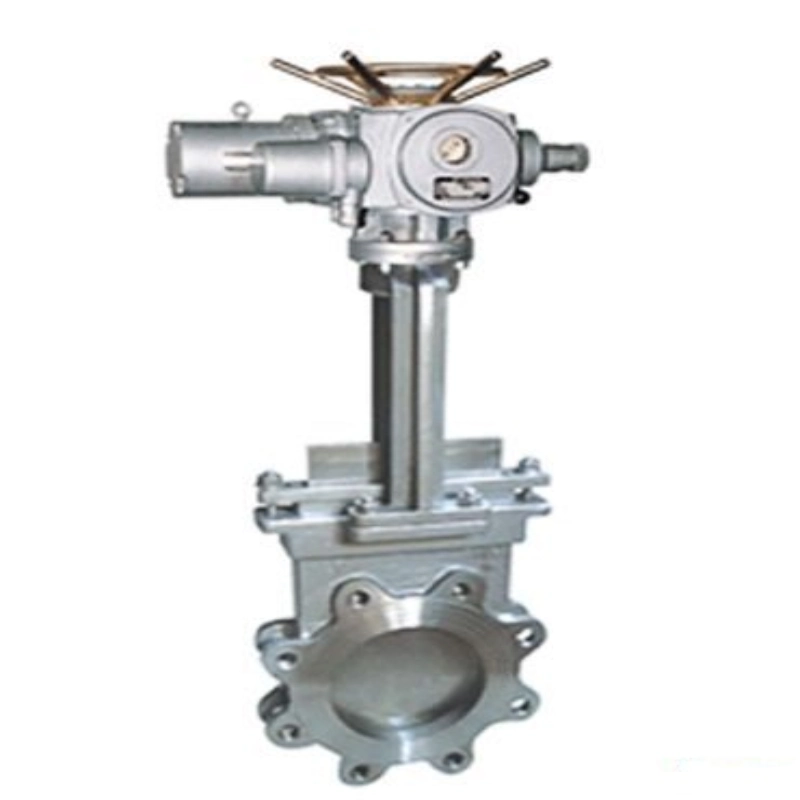

Stainless Steel Electric Wafer-Type Knife Gate Valves
