Amerikai szabványos rozsdamentes acél tolózárak

Meghatározás

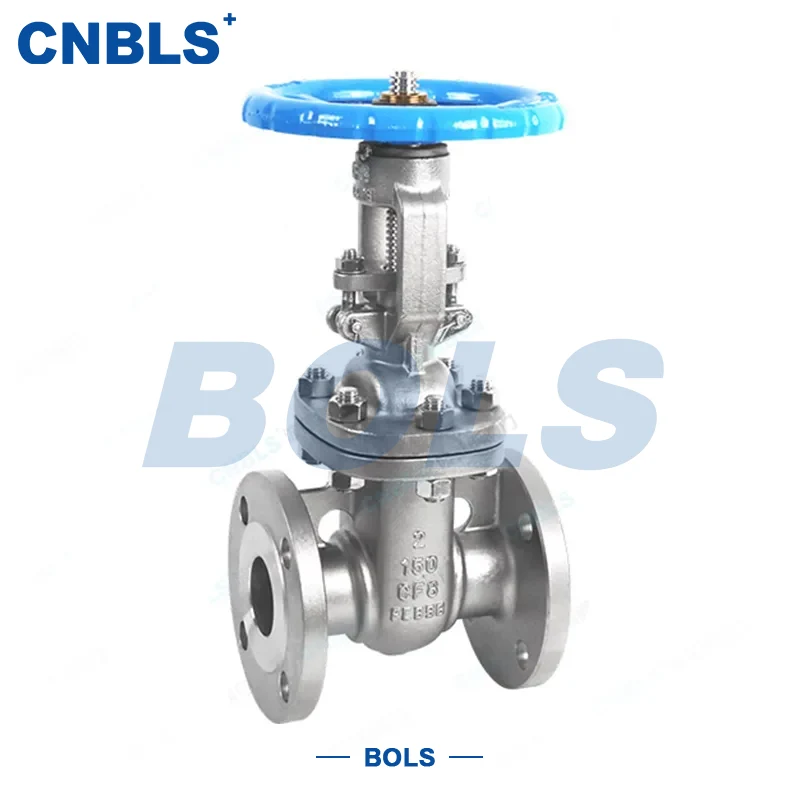

A Z41H Stainless Steel American Standard Gate Valve egy kézi elzárószelep, amelyet szigorúan az API 600 és más amerikai szabványok szerint terveztek. Karimás csatlakozást, külső csavart és járomot, egyékes tárcsaszerkezetet és fém kemény tömítést alkalmaz. A kézikerék által meghajtott kaputárcsa függőlegesen mozog az áramlás irányába, hogy pontosan szabályozza a csővezetékes közeg be- és kikapcsolását.

A szelepház 304-es vagy 316-os rozsdamentes acélból készül, teljesen kompatibilis az amerikai szabványos nyomásértékekkel és karimaméretekkel. Megbízható tömítésének és stabil szerkezetének köszönhetően széles körben használják közepes és nagy nyomású munkakörülmények között kőolaj-, vegyipar-, energia- és más iparágakban, különösen alkalmas víz-, gőz-, olaj- és közepesen könnyű korrozív közegek szállítására.

A szabványos kialakításnak és a kiváló kompatibilitásnak köszönhetően az amerikai szabványos rozsdamentes acél tolózárak további módosítások nélkül közvetlenül csatlakoztathatók amerikai szabványos csővezetékekhez, jelentősen csökkentve a telepítési és karbantartási költségeket.

Alapvető műszaki paraméterek

Modellértelmezés

A Z41H modell minden betűjének és számának jelentése világos a vásárlók számára, hogy gyorsan azonosítsák a specifikációkat:

● Z: Gate Valve, a csővezeték ki-be vezérlésének fő szeleptípusaként definiálva, amerikai szabványos feltételekhez alkalmas.

● 4: Karimás csatlakozás, ASME B16.5 / ASME B16.47 szabványnak megfelelő, szilárd csatlakozással.

● 1: Külső csavar és járom, egyékes tárcsa, zökkenőmentes működés, könnyen megfigyelhető és karbantartható.

● H: Keményötvözet bevonatú ülésfelület, amely kiemeli a kopásállóságot, az erózióállóságot és a megbízható tömítést.

Alaptulajdonságok

● Szerkezet: külső csavar és járom, merev éktárcsa, stabil szerkezet, sima emelés elakadás nélkül.

● Csatlakozás: Amerikai szabványos karimás csatlakozás (ASME B16.5 / ASME B16.47), RF és RTJ elérhető.

● Tömítés: Fém kemény tömítés keményötvözet fedőréteggel, nincs szivárgás, megfelel az API 600-nak.

● Működtetés: kézi (standard), elektromos vagy pneumatikus (opcionális) az automatizáláshoz.

● Anyaga: 304 / 316 rozsdamentes acél, kiváló korrózióállóság.

● Nyomás: 150 / 300 / 600 / 900 osztály közepes és nagy nyomású kiszolgáláshoz.

● Méret: NPS ½"–NPS 36" (DN15–DN900), standard tartomány DN15–DN600.

Alkatrészek anyagai

● Szelepház / motorháztető: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) rozsdamentes acél.

● Tömítési felület: Rozsdamentes acél Stellite bevonattal, kopásálló és magas hőmérsékletnek ellenálló.

● Szelepszár: 304/316 rozsdamentes acél, edzett és nitridált a nagy szilárdság érdekében.

● Korong: Rozsdamentes acél hordozó keményötvözet bevonattal, szívós és kopásálló.

● Tömszelence tömítés: Rugalmas grafit + PTFE, magas hőmérséklet és korrózióálló.

● Kézikerék: Szénacél bevonattal; rozsdamentes acél áll rendelkezésre a korrozív szervizhez.

Tervezési és gyártási szabványok

● Gate Valve Design: API 600

● Szemtől szemben: ASME B16.10

● Karima méretei: ASME B16.5, ASME B16.47

● Nyomás-hőmérséklet besorolás: ASME B16.34

● Ellenőrzés és teszt: API 598

Kiválasztási és telepítési pontok

Kiválasztási pontok

● Válassza a 316-ot erős korrozív/kloridos közegekhez, a 304-et pedig az általános korrózióhoz.

● Pontosan illeszkedjen a nyomásosztályhoz; ellenőrizze a falvastagságot a 300-as és afölötti osztályoknál.

● Kézikönyv kis / alacsony frekvenciájú csővezetékekhez; elektromos / pneumatikus az automatizáláshoz.

● Használjon ASME szabványméreteket az amerikai csővezetékekkel való közvetlen illesztéshez.

Telepítési pontok

● Tartson elegendő helyet a szár emeléséhez és a kézikerék működtetéséhez.

● A karimacsavarokat szimmetrikusan és egyenletesen húzza meg az ASME specifikációi szerint.

● Beszerelés előtt végezzen héj- és tömítésvizsgálatokat.

● Telepítés előtt tisztítsa meg a szennyeződéseket, hegesztési salakot és olajat a csővezetékben.

Termékelőnyök összefoglalója

A Z41H amerikai szabványos rozsdamentes acél tolózárakat szigorúan az API 600 és más amerikai szabványok szerint gyártják, közepes és nagynyomású kőolaj-, vegyipar-, energia- és egyéb iparágakban.

A kiváló minőségű rozsdamentes acél és fém kemény tömítési szerkezetnek köszönhetően a szelepek megbízható tömítést, könnyű kezelést és hosszú élettartamot biztosítanak. Teljes mértékben kompatibilisek az amerikai szabványos nyomásértékekkel és karimákkal, lehetővé téve a közvetlen csővezeték-csatlakozást módosítás nélkül.

A teljes specifikációnak, a rugalmas működtetésnek és az opcionális anyagoknak köszönhetően hatékonyan oldják meg az olyan fájdalmas pontokat, mint a rossz kompatibilitás, az elégtelen tömítés és a rövid élettartam. Megbízható megoldás az amerikai szabványos csővezetékrendszerek ki-be vezérlésére.
