Karimás tolózár

Az olyan közegekkel végzett tesztelés, mint a víz, az olaj és a gőz, megerősíti a rendkívül alacsony áramlási ellenállást és a szivárgásmentes tömítési teljesítményt merev kapukkal; a karimás tolózárak különféle működtetési módokat támogatnak, beleértve a kézi, csigakerekes, pneumatikus és elektromos hajtásokat. Professzionális szelepszállítóként a Bolaisi szigorúan betartja a minőség-ellenőrzési szabványokat az öntési, megmunkálási és nyomásvizsgálati folyamatok során, teljesítve a nagy átmérőjű csővezetékek teljes lezárására vonatkozó követelményeket olyan ágazatokban, mint a települési vízellátás, távfűtés, petrolkémia, áramtermelés, kohászat és gázelosztás.

Részletes Bevezetés

A Bolaisi az ipari folyadékelzáró szelepek kutatás-fejlesztésére és gyártására specializálódott, rozsdamentes acél szelepgyártó bázissal Wenzhouban, Zhejiangban. A folyadékcsőrendszerek megbízható szállítójaként a vállalat átfogó, zárt hurkú minőségellenőrzési rendszert hozott létre. Ez magában foglal mindent, kezdve a nyersacél anyagokon végzett hibaészleléstől, a szeleptest-öntéstől és hőkezeléstől, a precíziós kapu köszörüléstől és a tömítés összeszerelésétől a késztermék kétlépcsős (hidrosztatikus és pneumatikus) teszteléséig. A gyár elhagyása előtt minden tolózár szimulált tesztelésnek veti alá a magas/alacsony hőmérsékleti teljesítményt és a nyomástartósságot. A tolózárgyártásban szerzett több éves szakértelemmel a márka az alacsony áramlási ellenállással, nulla szivárgással és hosszú élettartammal jellemezhető termékekre összpontosít; a nyomásértékekre, a tömítési képességekre és a magas hőmérsékleti teljesítményre vonatkozó összes adat a csővezeték hosszú távú, valós teszteléséből származik, biztosítva az őszinte és pontos specifikációkat. Termékrajz

Termékleírások

1. Márka/modell: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Test anyaga: WCB öntött acél / 304 vagy 316 rozsdamentes acél (magas hőmérséklet és korrózióálló)

3. Névleges átmérő: DN15–DN1200

4. Tömítés típusa: PTFE lágy tömítés vagy fém-fém kemény tömítés

5. Névleges nyomás: PN10/PN16/PN25/PN40/PN64

6. Áramlási irány: Kétirányú áramlás; ékkapu kétirányú tömítést biztosít

7. Csatlakozás típusa: GB szabványos karima vagy ANSI szabványos karima

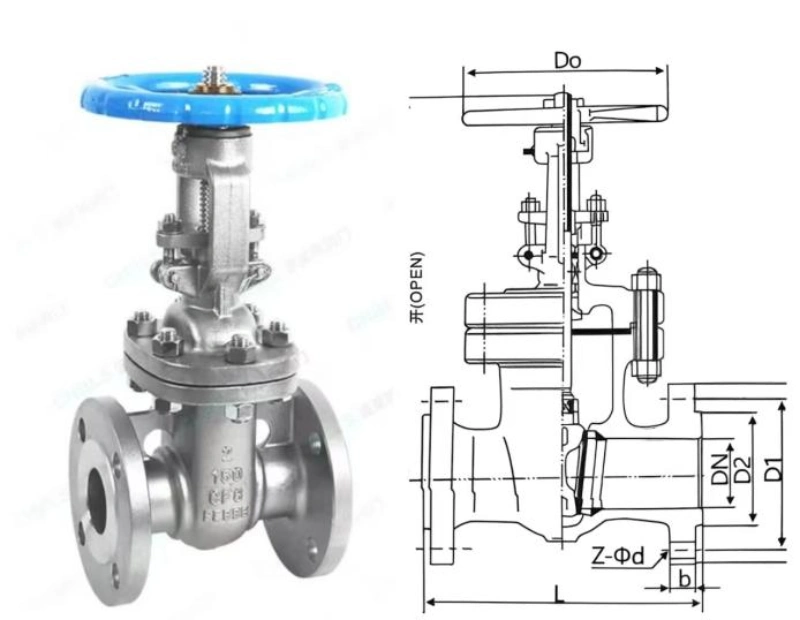

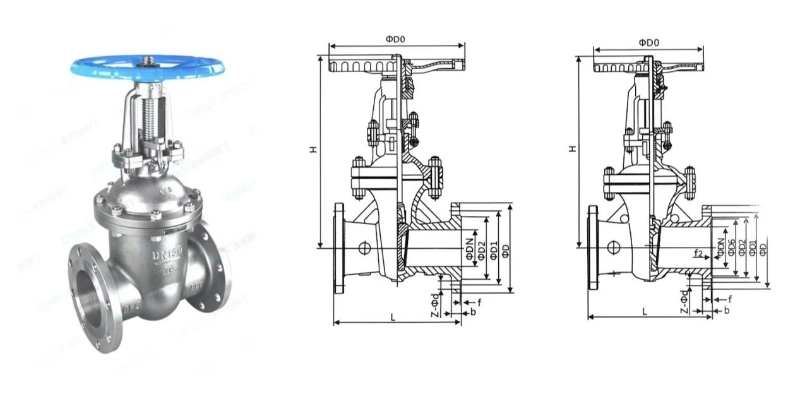

8. Szelep felépítése: Ék típusú kéttárcsás, egyenes átmenő tolózár

9. Alkalmazható közegek: tiszta víz, olaj, földgáz, magas hőmérsékletű gőz, enyhén korrozív folyadékok

10. Működési hőmérséklet: Puha tömítés≤150°C; fém kemény tömítés≤425°C

11. Működtetési mód: Szabványos kézi működtetés; opcionális csigahajtómű, pneumatikus vagy elektromos hajtóművek állnak rendelkezésre

12. Nyitás/zárás elve: A szár felemeli a kaput a teljes nyitáshoz; leengedi a kaput a csővezeték teljes lezárásához; nincs fojtási veszteség

Alkalmazási forgatókönyvek

Ipari ágazat: kőolaj, vegyipari feldolgozás, energiatermelés, kohászat és földgázszállítás; gőz, olaj, savak/lúgok, fűtőgáz stb. áramlásszabályozására (be/ki) használatos.

Városi és civil: Városi vízellátás, szennyvízkezelés és HVAC rendszerek; víz- vagy gőzáramlás elzárására szolgál.

Speciális működési feltételek: Magas hőmérsékletű/nagynyomású csővezetékek, részecskéket tartalmazó közegek, erősen korrozív közegek, nagy távolságú távvezetékek stb.

Kiválasztási útmutató Névleges átmérő

Standard méretek: DN15–DN600; egyedi méretek kaphatók DN700-hoz–DN1200.

Névleges nyomás

Leggyakoribb: PN10, PN16, PN25, PN40; Nagynyomású alkalmazások: PN64. Ne használjon alacsony nyomású szelepeket nagynyomású alkalmazásokhoz.

Karima szabvány

Általános gőz, vízkezelés, szabványos projektek→ RF (emelt arc)

Magas nyomás, tömítés kifújás elleni védelem→ FM (női/férfi arc)

Mérgező vagy veszélyes vegyi közeg→ TG (Tongue and Groove Face)

Magas hőmérséklet/nyomás, túlhevített gőz, hőátadó olaj→ RJ (gyűrűs ízületi arc)

Szeleptest anyaga

WCB (C kód), például Z41H-25C

Hőmérséklet tartomány: -29°C-től 425-ig°C

Közegek: telített gőz, hőátadó olaj, keringtető víz, dízel, kenőolaj, nem korrozív olajok

CF8 304 rozsdamentes acél (P kód), pl. Z41W-16P

Hőmérséklet: -20°C-től 425-ig°C

Közegek: Gyengén savas szennyvíz, élelmiszer-minőségű közeg, csapvíz, enyhén korrozív vegyi folyadékok

CF3M 316L rozsdamentes acél (RL kód), pl. Z41W-16RL

Hőmérséklet: -20°C-től 425-ig°C

Közegek: klorid tartalmú közegek, tengervíz, gyenge sav/lúg vegyi alapanyagok; kiváló korrózióállóság a 304-hez képest

Tömítés típusa

Z41H (Cr13 fém-fém kemény tömítés)

Tömítőfelület: Cr13 rozsdamentes acél fedőréteg; hőmérséklet ellenállás≤425°C

Alkalmas: gőzhöz, olajokhoz és tiszta, nagy részecskéktől mentes médiához

legjobb költség-teljesítmény arány; preferált választás szabványos hőtechnikai projektekhez. Z41Y (Sztellite ötvözet kemény felületű)

Kiváló kopásállóság, magas hőmérsékleti ellenállás és erózióállóság; 550 fokig ellenáll a hőmérsékletnek°C.

Javasolt alkalmazások: Túlhevített gőz, hőhordozó olaj, por- vagy szénrészecskéket tartalmazó közeg, valamint gyakori nyitást/zárást igénylő csővezetékek.

A Z41Y az előnyben részesített választás por és szemcsés közegekhez, mivel a tömítőfelület nagyon kopásálló.

Z41W (közvetlenül a szeleptestből megmunkált integrált tömítőfelület)

Maga a szeleptest anyaga szolgál tömítőfelületként (általában 304/316-os rozsdamentes acél szelepekhez használják).

Csak tiszta, korrozív, kemény részecskéktől mentes közeghez használható; nem ajánlott iszapot vagy port tartalmazó hordozókhoz, mivel ezek könnyen megkarcolhatják a tömítőfelületet.

Működtetési módszerek

DN40–DN200: Kézi kézikerék (standard konfiguráció).

DN250 és nagyobb: Kúpkerekes hajtás ajánlott a működési nyomaték csökkentése és a nyitás/zárás megkönnyítése érdekében.

Távirányító automatizált vezérléshez: Elektromos vagy pneumatikus hajtóművek telepíthetők.

Értékesítés előtti szolgáltatás | Szakmai tanácsadás és kockázatmentes kiválasztás

Ingyenes professzionális kiválasztási szolgáltatás: Pontosan párosítjuk a szelepmodelleket az ügyfél csővezeték közegei, hőmérséklete, nyomása, üzemi körülményei, karimaszabványai és alkalmazási forgatókönyvei alapján, így kiküszöböljük a nem megfelelő modell-, anyag- vagy tömítésszerkezet-választásból adódó projektkockázatokat.

Pontos árajánlatkészítés és megoldástervezés: Egyedi költségkalkulációt végzünk a vevő paraméterei, mennyiségei és testreszabási igényei szerint, részletes árajánlatokkal és optimális megoldásokkal—átlátható, ésszerű árazást kínál önkényes jelölések vagy anyagok levágása nélkül.

Műszaki adatok és minősítési dokumentumok rendelkezésre bocsátása: Ingyenes értékesítés előtti hozzáférést biztosítunk a termékrajzokhoz, méretspecifikációkhoz, anyagrészletekhez, nyomás/hőmérséklet-besorolásokhoz, gyári minősítésekhez és műhelyképességekhez, elősegítve a projektkezdeményezést, a jóváhagyás benyújtását és a pályázati regisztrációt.

Ingyenes mintaellenőrzés, gyárlátogatás és videóellenőrzés: Támogatjuk a minta-ellenőrzéseket, a gyártósorok online videobejárásait és a valós idejű műhelyfelvételeket, lehetővé téve az ügyfelek számára, hogy a helyszínen ellenőrizhessék a teljes gyártási, nyomásvizsgálati és minőség-ellenőrzési folyamatot.

Értékesítésen belüli szolgáltatás | Teljes körű követés, szigorú minőség- és ütemezés-ellenőrzés

Megrendelés részleteinek ellenőrzése: A modell, az anyag, a nyomásérték, a szabványok, a csatlakozás típusa, a csomagolási követelmények és a szállítási dátumok kétszeri ellenőrzése a hibák, hiányosságok vagy paramétereltérések kiküszöbölése érdekében.

Gyártáskövetés és frissítések: Valós idejű fotó- és videófrissítések a folyamat során—ideértve az ütemezést, a megmunkálást, a szelepszerelést, a tömítés beállítását és a végső nyomáspróbát—folyamatosan tájékoztassa ügyfeleit a gyártás előrehaladásáról.

Átfogó minőség-ellenőrzés és egyéni nyomásteszt: Minden szelep 1,5-szeres héj hidrosztatikai vizsgálaton és alacsony nyomású légtömítési teszten esik át, mielőtt elhagyja a gyárat; csak szivárgásmentes, hibátlan egységek kerülnek raktározásra, biztosítva az átvételi szabványok szigorú betartását.

Szabványosított exportcsomagolás: Rozsdamentesítő kezelések, ütésálló csomagolások és tömörfa raklapok vagy exportminőségű faládák használata a rozsdásodás, sérülések vagy deformáció megelőzésére az óceáni szállítás és logisztika során.

Teljes dokumentációs csomag: Szerződések, számlák, csomagolási listák, minőségellenőrzési jelentések, nyomáspróba-jelentések, anyagtanúsítványok és vámkezelési dokumentumok egyidejű biztosítása. Minden adat keresztellenőrzésre kerül a következetesség érdekében, ami megkönnyíti az ügyfelek egyeztetését, a könyvelést, a vámkezelést, az adóvisszatérítéseket és a projektek elfogadását.

Pontos kézbesítés: A kialakult gyártásütemezés biztosítja a stabil szállítást mind a nagy volumenű, mind az egyedi megrendeléseknél; a menetrendeket szigorúan betartják, önkényes késések nélkül.

Értékesítés utáni szolgáltatás | Gyors reagálás, gondtalan garancia

Hosszú távú garancia: az eredeti gyári szelepekre hivatalos garancia vonatkozik; A jótállási időszakon belül ingyenes javítást, cserét és műszaki támogatást biztosítunk a nem emberi hibából vagy nem rendeltetésszerű használatból eredő problémák esetén.

24 órás gyors reagálás: Azonnali konzultáció, válaszadás és megoldás telepítési kérdések, működési hibák vagy alkalmazáskompatibilitási problémák esetén—nincs késés vagy felelősség áthárítása.

Telepítési útmutató és műszaki támogatás: Ingyenes tanácsadás a telepítési módszerekről, a használati óvintézkedésekről és a karbantartási eljárásokról a megfelelő működés érdekében (pl. a tolózárak fojtásának szigorú tilalma, a keményzárású szelepek magas hőmérsékleten való alkalmazhatóságának magyarázata stb.).

Az értékesítés utáni problémák megfelelő kezelése: Azonnali ellenőrzés, csere vagy kijavítás szállítási sérülés, termékhibák vagy kompatibilitási problémák esetén, biztosítva az ügyfélprojektek és exportrendelések zökkenőmentes átvételét. Átfogó értékesítés utáni támogatás az exportkereskedelemhez: Segítünk a tengerentúli ügyfeleknek a vámkezelési kérdésekben, a dokumentumok benyújtásában és a célkikötő koordinációjában, hogy biztosítsuk a nemzetközi megrendelések zökkenőmentes teljesítését.

Miért válassza a Bolaisi GB-szabványos tolózárat?

Olyan GB szabvány szerinti elzáró tolózárat keres, amely nagy furattal, alacsony áramlási ellenállással, magas hőmérséklettel szembeni ellenállással és automatizálással kompatibilis? Válassza a Bolaisi Z41 sorozatú tolózárat. A kiforrott rozsdamentes acél öntési folyamatok felhasználásával készült és különféle üzemi körülmények között végzett kiterjedt csővezeték-tesztekkel validált szelepek minden szakaszában szigorú minőségellenőrzésen esnek át. Professzionális ipari szelepszállítóként egyablakos megoldást kínálunk a specifikációk és nyomásértékek teljes skálájával—DN15-től DN1200-ig terjedő csőméretekre vonatkozik—biztonságosabbá és gondtalanabbá téve a fővezeték-elzárást. A Bolaisi GB szabványú tolózárak választásával négy alapvető előnyhöz jut: ultra alacsony áramlási ellenállás, kétirányú nulla szivárgás, magas hőmérséklet ellenállás és egyszerű automatizálás.

GYIK (Gyakran Ismételt Kérdések)

1. kérdés: Használhatók a tolózárak az áramlás szabályozására, vagy hosszabb ideig részben nyitott helyzetben működnek?

V: A tolózárakat teljesen nyitott/teljesen zárható elzárásra tervezték; fojtásra (részleges nyitásra) használni nem javasolt. A hosszan tartó részleges nyitás a kapu tömítőfelületét nagy sebességű folyadékeróziónak teszi ki, ami gyors tömítéskopáshoz és belső szivárgáshoz vezet. Áramlásszabályozáshoz gömbszelepek vagy szabályozószelepek javasoltak.

Q2: Milyen típusú tömítést válasszunk magas hőmérséklethez (400°C) gőzvezetékek?

V: 150 °C feletti gőzhőmérséklethez°C, fém-fém keményzárású tolózárakat kell használni. Környezeti hőmérsékletű vízhez, gázhoz vagy olajhoz a PTFE lágy tömítések megfelelőek és költséghatékonyabbak.

3. kérdés: Használhatók-e a WCB öntött acél szeleptestek tengervízhez vagy magas kloridion-tartalmú közegekhez?

V: A WCB szénacél csak tiszta vízhez, gőzhöz és olajhoz alkalmas. Magas kloridionszintű korrozív környezetekhez—mint például a tengervíz vagy a pácolási eljárások—rozsdamentes acél (304 vagy 316) szeleptestek szükségesek.

4. kérdés: Ha enyhe szivárgás lép fel a szelepszáron, el kell távolítani a szelepet a csővezetékből javítás céljából?

V: Nincs szükség a szelepház eltávolítására. A javítás egyszerűen elvégezhető a felső tömszelence meglazításával és a belső rugalmas tömítés cseréjével; a folyamat egyszerű, és minimálisra csökkenti az állásidőt.

5. kérdés: Az elektromos működtető szerkezet utólag felszerelhető kézi tolózárra?

V: Igen. Mivel a szeleptestek szabványos meghosszabbított szárakat tartalmaznak, az automatizálás korszerűsítése elérhető egyszerűen a szelep és a megfelelő nyomatékú elektromos vagy pneumatikus működtető egység csatlakoztatásával.—nem kell magát a szelepházat cserélni.

6. kérdés: A PN16 és PN25 karimák összeilleszthetők?

V: Keverésük nem ajánlott. A különböző nyomáskategóriájú karimák vastagságban, csavarok specifikációiban és nyomástartó szabványaiban különböznek egymástól; összekeverésük olyan biztonsági kockázatokat rejt magában, mint a nagynyomású szivárgás vagy a karima deformációja. A kiválasztásnak összhangban kell lennie a csővezeték tervezési nyomásával.

7. kérdés: Hogyan lehet kezelni a nagy furatú tolózárak (DN600 és újabb) üzemeltetési nehézségeit?

V: A nagy furatú tolózárak alapfelszereltségben csigahajtóművel rendelkeznek, amely csökkenti a kézi működtetéshez szükséges nyomatékot; automatizálási projektekhez elektromos vagy pneumatikus hajtóművek vannak felszerelve, amelyek lehetővé teszik a távoli, egyérintéses nyitást és zárást.

8. kérdés: Milyen gyakran kell karbantartani a tolózárakat? A kopó alkatrészeket rendszeres időközönként cserélni kell?
