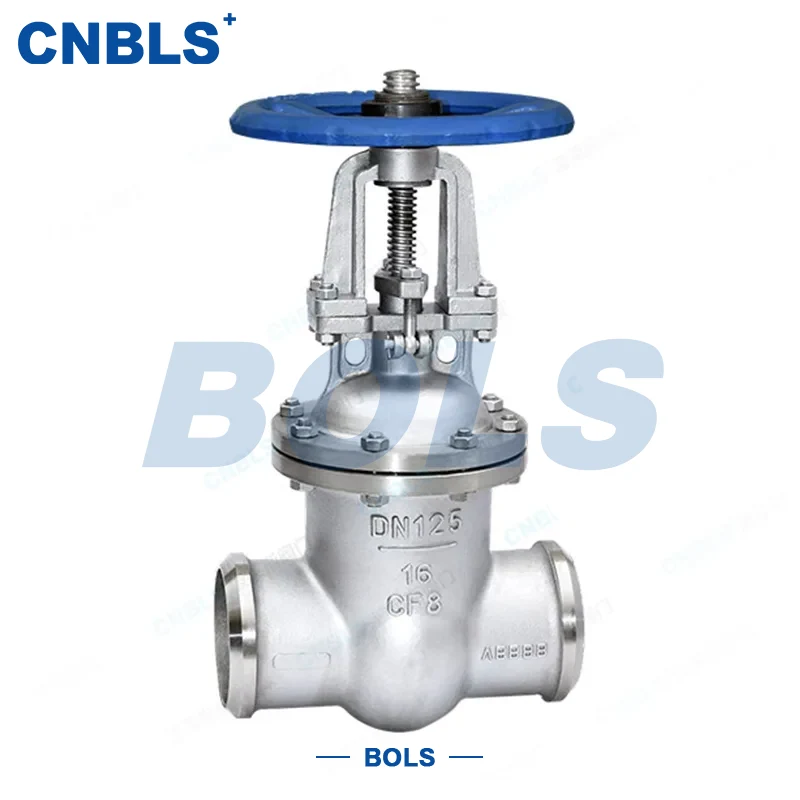

Rozsdamentes acél kovácsolt acél tompahegesztő tompaszelepek

Szigorú minőség-ellenőrzéssel rendelkező megbízható gyártóként a Bolaisi nagynyomású kovácsolt acél szelepek gyártására specializálódott fejlett kovácsolási és keményítési technológiával. Rozsdamentes acélból kovácsolt acél tompahegesztő tompaszelepeket szállítunk, amelyek beépített kovácsolt testekkel, Stellite fedőtömítésekkel és kiváló magas hőmérsékleti ellenállással rendelkeznek. Testreszabott nyomásosztályokat és nagykereskedelmi szolgáltatásokat kínálunk, hogy megfeleljenek a kemény ipari munkakörülményeknek.

Műszaki paraméterek

Meghatározás

A Z61Y kovácsolt acél, rozsdamentes acél fedőszelep egy kézi nagynyomású tolózár, amelyet kifejezetten magas hőmérsékletű, nagynyomású és erősen korrozív körülményekhez terveztek. Teljesen kovácsolt testtel, hegesztett csatlakozással, keményötvözet fedőrétegű tömítőfelületekkel, valamint külső csavaros és járos egyékes tárcsaszerkezettel rendelkezik.

A tömítőfelületeken lévő Stellite vagy más kiváló minőségű keményötvözet fedőréteggel kiemelkedő a magas hőmérséklet-állóság, a kopásállóság, a kopásállóság és az erős korrózióállóság. Széles körben használják a petrolkémiai, tengeri olaj- és gáziparban, gyógyszeriparban és vegyiparban a magas hőmérsékletű, nagynyomású és korrozív közegek be- és kikapcsolására, nagy megbízhatósággal és hosszú élettartammal.

A rozsdamentes acélból készült kovácsolt acél tompahegesztő tompaszelepek a beépített kovácsolási és precíziós keményítési technológiának köszönhetően ellenállnak a nehéz munkakörülményeknek.

Termékelőny

A Z61Y rozsdamentes acélból kovácsolt acél tompahegesztő tolózárak beépített kovácsolt testtel, precíziós keményötvözet fedőréteggel és kiváló magas hőmérséklet-, kopás- és korrózióállósággal rendelkeznek. A petrolkémiai és offshore iparágak nehéz körülményeire tervezték, megbízható szivárgásmentes tömítést, robusztus szerkezetet és hosszú élettartamot biztosítanak.

Az API 602, az ASME és más nemzetközi szabványok szigorú betartásával gyártva hatékonyan oldják meg az olyan fájdalmas pontokat, mint a korrózió, a szivárgás és a rövid élettartam. Megbízható megoldást jelentenek a magas hőmérsékletű, nagynyomású és korrozív csővezetékek ki-be vezérlésére alacsony karbantartási költségek mellett.

Modellértelmezés

Vegyük például a Z61Y-1500LB-F316 DN25-öt:

● Z: Gate Valve, magas hőmérsékletű, nagynyomású és korrozív közegek ki-be szervizeléséhez.

● 6: Hegesztett csatlakozás, beleértve a dugós hegesztést (SW) és a tompahegesztést (BW).

● 1: Külső csavaros és járos egyékes tárcsa, zökkenőmentes működés és egyszerű karbantartás.

● Y: Keményötvözet bevonatú üléslap, kopás-, korrózió- és magas hőmérséklet-állóság érdekében.

● 1500LB: 1500-as nyomásosztály, nagynyomású szolgáltatáshoz.

● F316: Kovácsolt 316-os rozsdamentes acél test, kloridtartalmú és erős korrozív közegekhez.

● DN25: Névleges átmérő.

Alaptulajdonságok

● Szerkezet: Külső csavaros és kengyeles merev éktárcsa, beépített kovácsolt test, nagy szilárdság, deformációgátló.

● Csatlakozás: Hegesztett (SW / BW), szilárd és megbízható magas hőmérsékletű és nagynyomású körülményekhez.

● Tömítés: Fém kemény tömítés Stellite 6/12 fedőréteggel, nincs szivárgás, megfelel az API 598 / API 602 szabványnak.

● Működtetés: Kézi szabvány; hajtómű, elektromos, pneumatikus, kúp fogaskerék rendelhető.

● Anyag: Kovácsolt rozsdamentes acél F304/F304L/F316/F316L/F321, kiváló korrózió- és hőállóság.

● Nyomás és méret: 150-2500 osztály (PN16-PN420), főleg DN15-DN50 (NPS ½"~2"), DN10-DN200-ig.

● Motorháztető: Csavarozott, hegesztett vagy nyomással önzáró motorháztető; öntömítő az ultramagas nyomáshoz.

Alkatrészek anyagai

● Szelepház / motorháztető: Kovácsolt F304/F304L/F316/F316L/F321 rozsdamentes acél, beépített kovácsolt.

● Korong: kovácsolt rozsdamentes acél + Stellite 6 fedőréteg, keménység ≥ HRC 40.

● Szelepülés: kovácsolt rozsdamentes acél + Stellite fedőréteg, stabil szivárgásmentes tömítés.

● Szelepszár: Kovácsolt 304/316/316L, nitridált a kopás- és korrózióállóság érdekében.

● Tömszelence tömítés: Rugalmas grafit nikkelhuzallal (magas hőmérséklet); PTFE rozsdamentes acéllal (alacsony hőmérsékletű).

● Kézikerék: Kovácsolt rozsdamentes acél, csúszásgátló kivitel.

● Rögzítőelemek: 304/316 rozsdamentes acél csavarok, anyák, tömítések.

Tervezési és gyártási szabványok

● Kovácsolt szelep kivitel: API 602, GB/T 12224

● Hegesztett végek: ASME B16.11, ASME B16.25

● Nyomás-hőmérséklet minősítés: ASME B16.34

● Ellenőrzés és tesztelés: API 598, GB/T 13927, ASTM G48

● Átfedés: JB/T 4747

● Kovácsolt anyag: ASTM A182

Kiválasztási, telepítési és karbantartási pontok

Kiválasztási pontok

● F304/F304L általános korrózióhoz; F316/F316L kloridhoz és erős savhoz; F321 magas hőmérséklethez.

● Socket Weld vibráló vezetékekhez; Tompahegesztés nagy furathoz és nagy áramláshoz.

● Sebességsegéd 1500-as és magasabb osztályokhoz; elektromos/pneumatikus automatizáláshoz.

Telepítési pontok

● A kovácsolt rozsdamentes acél felületeket beszerelés előtt tisztítsa meg és passziválja.

● Használjon megfelelő hegesztőhuzalt (pl. ER316L), és végezzen hegesztés utáni hőkezelést és pácolás passziválást.

● Tartson elegendő helyet a szelepszár működtetéséhez és karbantartásához.

● Üzembe helyezés előtt végezzen héj- és tömítéstesztet az API 598 szerint.

Karbantartási pontok

● A tömítést rendszeresen kenje meg speciális, kovácsolt rozsdamentes acélhoz való kenőanyaggal.

● 6 havonta ellenőrizze a tömítést és a korróziót.

● Javítsa meg a tömítőfelületeket Stellite fedőréteggel a teljesítmény helyreállítása érdekében.

● Tisztítsa meg a hordozót, és védje meg a korróziótól a hosszú távú leállás során.
