GB Karimás tolózár

A GB Flange Gate Valve egy központi ipari elzárószelep nemzeti szabványos karimás csatlakozással, amely egy kapu típusú záróelemet alkalmaz a csővezeték közegének teljes nyitásához és zárásához. Az ipari folyadékátviteli rendszerek fő ki-be szabályozó szelepeként szigorúan teljes furatú, teljesen nyitott/teljesen zárt működésre tervezték, és nem alkalmas áramlásszabályozásra vagy fojtásos körülményekre.

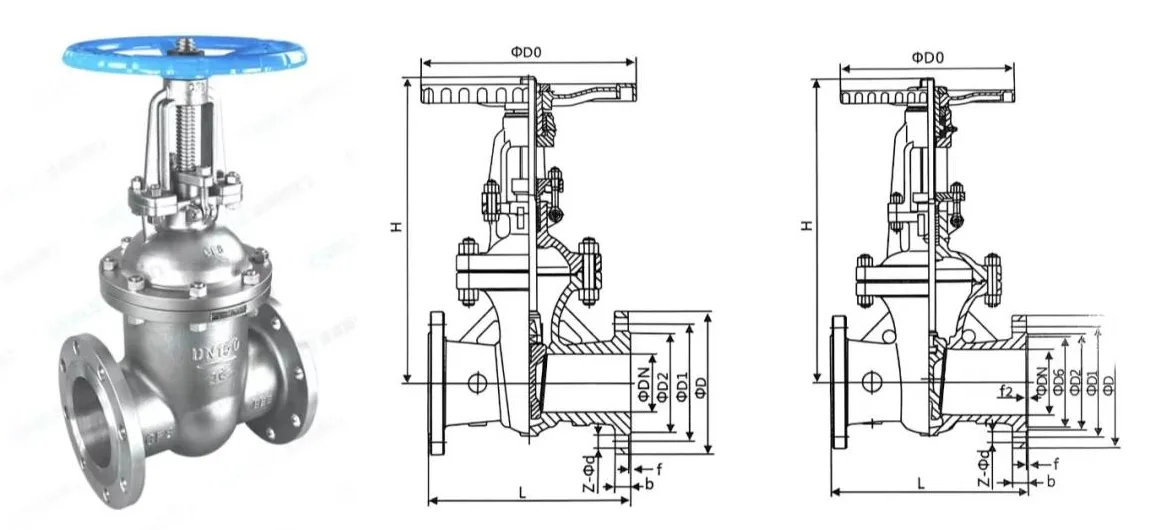

Egyenes áramlási csatornával rendelkezik, rendkívül alacsony folyadékellenállással, stabil működéssel közepes és magas nyomáson, közepes és magas hőmérsékletű munkakörülmények között, és alapvető előnyei az egyszerű felépítés, a kényelmes telepítés és karbantartás, valamint a megbízható kétirányú keringés és tömítés. A szelep alapvető alkatrészekből áll, beleértve a szelepházat, a szelepházat, a tolózárat, a szelepszárat, a szelepszár anyát, a tömszelencét, a tömítést, a tömszelencét, a kengyelt és a kézikereket/működtető szerkezetet. Az összetett munkakörülményekhez és a különféle közegekhez való kiváló alkalmazkodóképességével a GB Flange Gate Valve-t széles körben használják a kőolaj-, vegyipar-, villamosenergia-, kommunális mérnöki és más kulcsfontosságú ipari területeken.

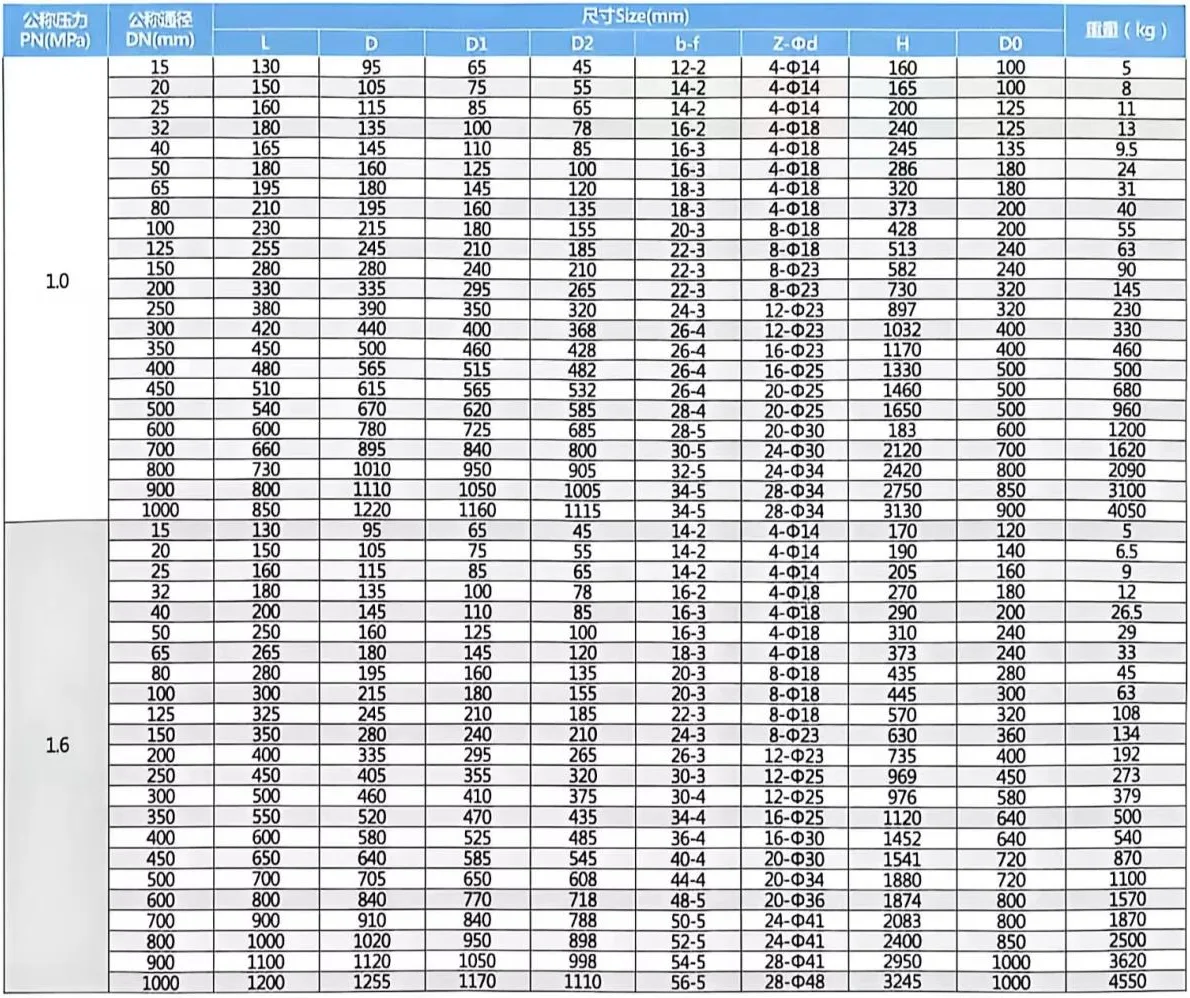

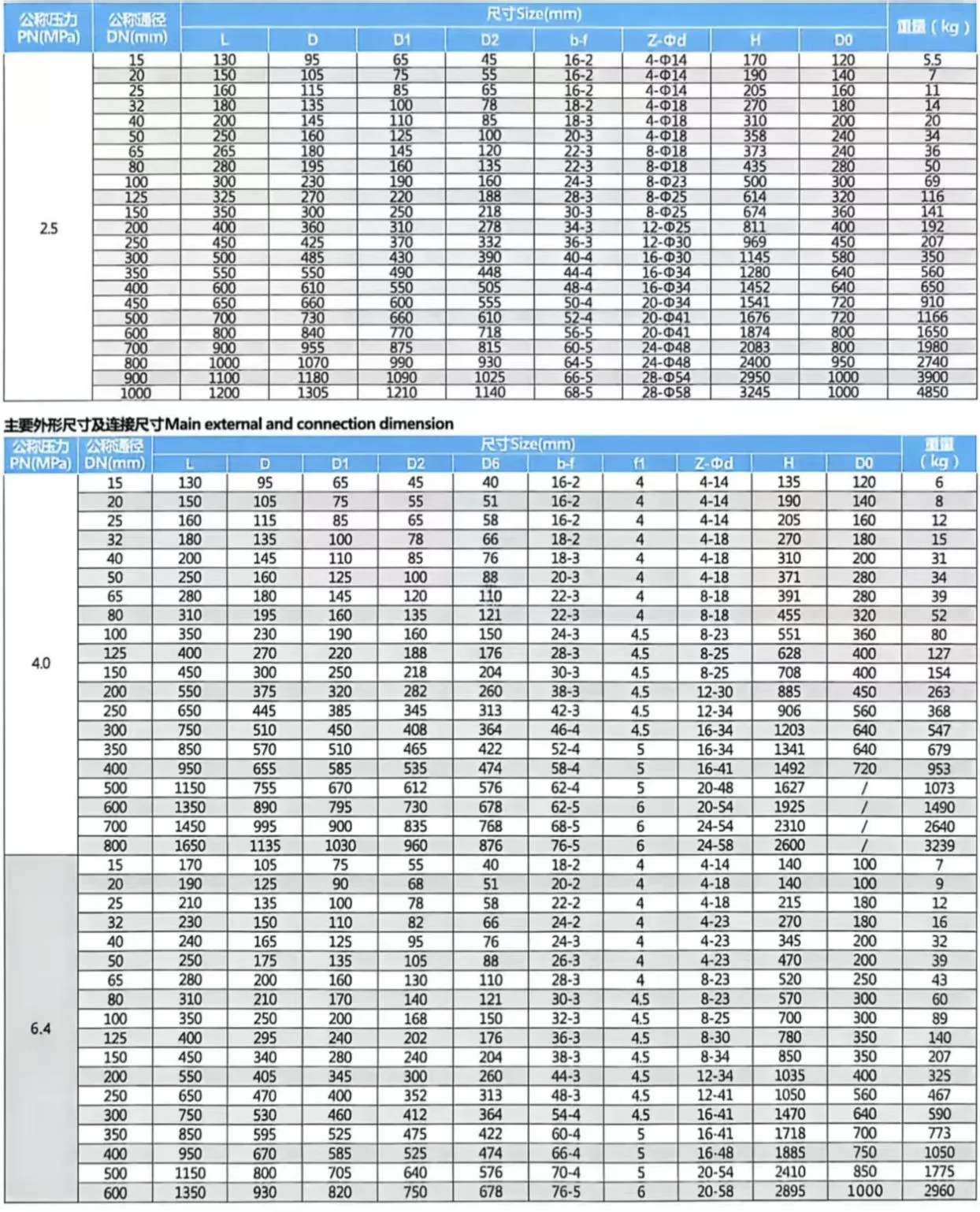

Termékleírások

Működési elv

A GB Flange Gate Valve működési elve a kapu függőleges emelő mozgásán alapul, amelyet a szelepszár hajt meg, hogy megvalósítsa a csővezeték nyitását és zárását, a következő részletes működési logikával:

Nyitási folyamat

A kézikerék forgatásával a szelepszár anyája forog, ami a forgó mozgást lineáris emelő mozgássá alakítja, így a szelepszár függőlegesen meghajtja a kaput. Amikor a kapu teljesen fel van emelve a szelepülék tömítőfelületétől teljesen elválasztott helyzetbe, az áramlási csatorna teljesen akadálymentes, és a szelep teljesen nyitott állapotban van, ami akadálytalan közegkeringést valósít meg minimális nyomásveszteséggel.

Lezárási folyamat

A kézikerék fordított irányú forgatásával a szelepszár függőlegesen süllyeszti a kaput. Amikor a kapu abba a pozícióba esik, ahol teljesen fel van szerelve a szelepülék tömítőfelületével, a közegáramlási csatorna teljesen elzáródik. A csővezeték közepes nyomása segíthet a kapu szorosan a szelepülékhez való szorításában, megbízható kemény tömítést képezve, amely hatékonyan megakadályozza a közeg szivárgását, és a szelep teljesen zárt állapotban van.

Alkalmazási szabványok

Fő alkalmazási forgatókönyvek

● Ipari szektor: Ásványolaj, vegyipar, villamos energia, kohászat, földgázszállítás, gőz, olajtermékek, savas és lúgos közegek, gáz és egyéb ipari folyadékok ki-be vezérlésére.

● Városi és polgári szektor: Városi vízellátó, szennyvízkezelés, fűtés, szellőztetés és légkondicionáló (HVAC) rendszerek a vízáramlás vagy a gőz megbízható leállításához.

● Speciális munkakörülmények: Magas hőmérsékletű és nagynyomású csővezetékek, részecsketartalmú közeggel ellátott csővezetékek, erős korrozív közegek, nagy távolságú átviteli csővezetékek stb.
