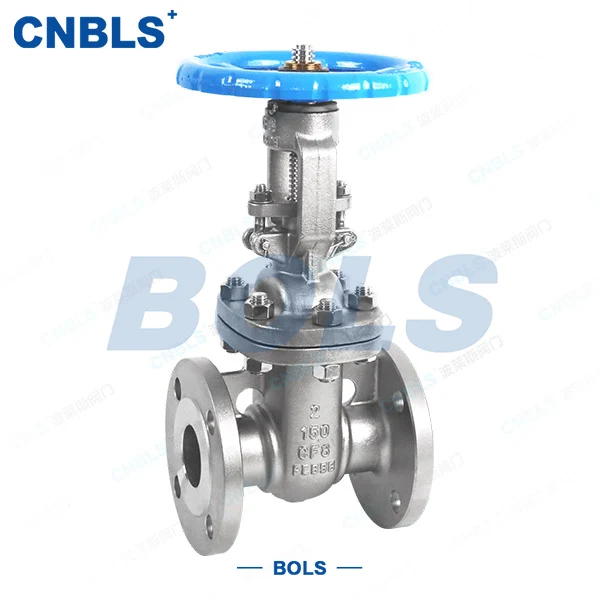

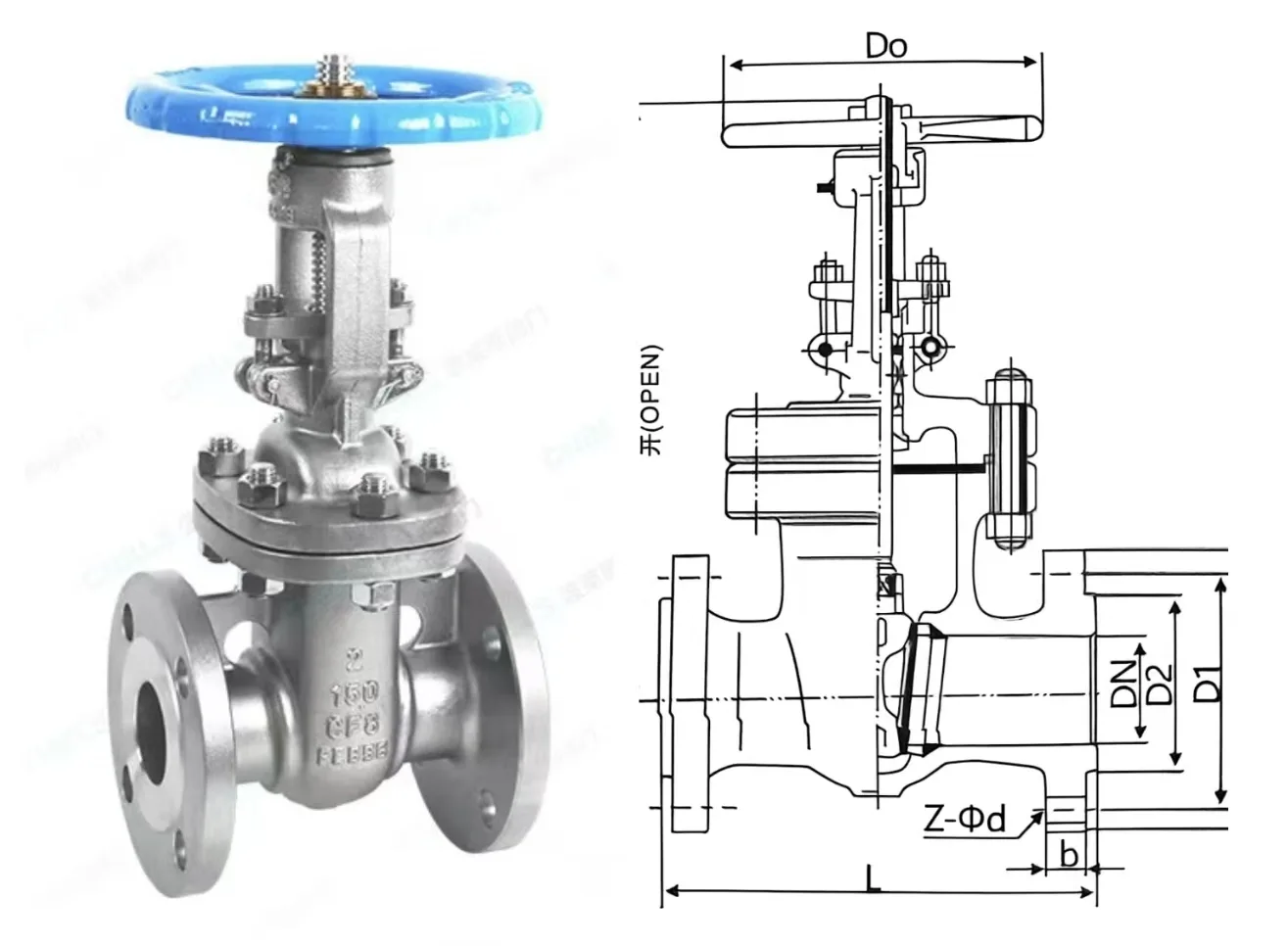

ANSI karimás tolózár

Az ANSI karimás tolózárak karimás csatlakozásokat használnak a csővezetékek telepítéséhez. Elsődleges funkciójuk a közeg teljesen nyitott vagy teljesen zárt vezérlése; nem áramlásszabályozásra vagy fojtásra tervezték. Ezek a szelepek határozott előnyöket kínálnak, beleértve az alacsony áramlási ellenállást, a kiváló tömítési teljesítményt és a kétirányú kompatibilitást. Nyitó- és záróelemként kaputárcsát alkalmazva, ennek mozgási iránya merőleges a folyadékáramlás irányára. A kézikerékkel vagy működtetővel működtetett szelep lehetővé teszi a teljesen nyitott vagy teljesen zárt áramlási utat. Szerkezetileg ék típusú és párhuzamos kaputípusokba sorolhatók; a szár kialakítása alapján felfutószárú vagy nem felfutó szárú szelepek közé sorolhatók. A rendelkezésre álló működtetési módszerek közé tartoznak a kézi, fogaskerekes, pneumatikus és elektromos hajtások, így jól alkalmazhatók automatizált rendszerekben és nagyfrekvenciás működési környezetekben.

Termékleírások

Fő alkalmazások

● Energiaágazat: Széles körben használják olajkitermelésben, földgáz távolsági szállítóvezetékekben és finomító berendezésekben, tökéletesen kompatibilis a gőzzel, olajtermékekkel, fűtőgázzal és hidrogén-szulfidot tartalmazó savanyú közegekkel.

● Ipari és vegyi feldolgozás: Alkalmas vegyiparban, villamosenergia-iparban és kohászatban, savat, lúgot, erősen korrozív közeget és szilárd részecskéket tartalmazó, magas hőmérsékletű közeget szállító csővezetékeken.

● Városi infrastruktúra: Ideális városi vízellátó és vízelvezető, fűtési szellőztető és légkondicionáló (HVAC) rendszerekhez, kiválóan alkalmazkodik az alacsony nyomású tiszta közeg csővezetékeihez.

Működési elv

A Bolaisi ANSI karimás tolózár szabályozza a közeg be- és kikapcsolását és áramlását a kapulap emelő mozgásán keresztül, merőlegesen a folyadék áramlási irányára.

1.Nyitási művelet

Forgassa el a kézikereket az óramutató járásával megegyező irányba, a szelepszár menete forog, hogy a kapulemezt felfelé hajtsa. Amikor a kapulemez teljesen elhagyja a szelepülék-csatornát, a csővezeték teljesen össze van kötve, és a közeg egyenletesen, rendkívül alacsony nyomásveszteséggel folyik.

2. Zárási művelet

Forgassa el a kézikereket az óramutató járásával ellentétes irányba, a szelepszár lefelé mozgatja a kapulemezt. Az ék típusú tolólap fokozatosan szorosan hozzányomódik a szelepülékek tömítőfelületéhez mindkét oldalon, elérve a csővezeték közeg szivárgásmentes elzárását.
