Rozsdamentes acél karimás tolózárak

A Bolaisi egy professzionális gyártó és beszállító, elkötelezett a kiváló minőségű amerikai szabványos szelepek gyártása mellett, szigorú minőség-ellenőrzéssel és fejlett gyártási folyamatokkal. Fő termékünk a rozsdamentes acél karimás tolózárak, amelyek megbízható karimás csatlakozással, fém kemény tömítéssel és kiváló korrózióállósággal rendelkeznek. Testreszabott specifikációkat és nagykereskedelmi szolgáltatásokat kínálunk a különféle ipari csővezetékek on-off igényeinek kielégítésére.

Alapvető műszaki paraméterek

Termék áttekintése

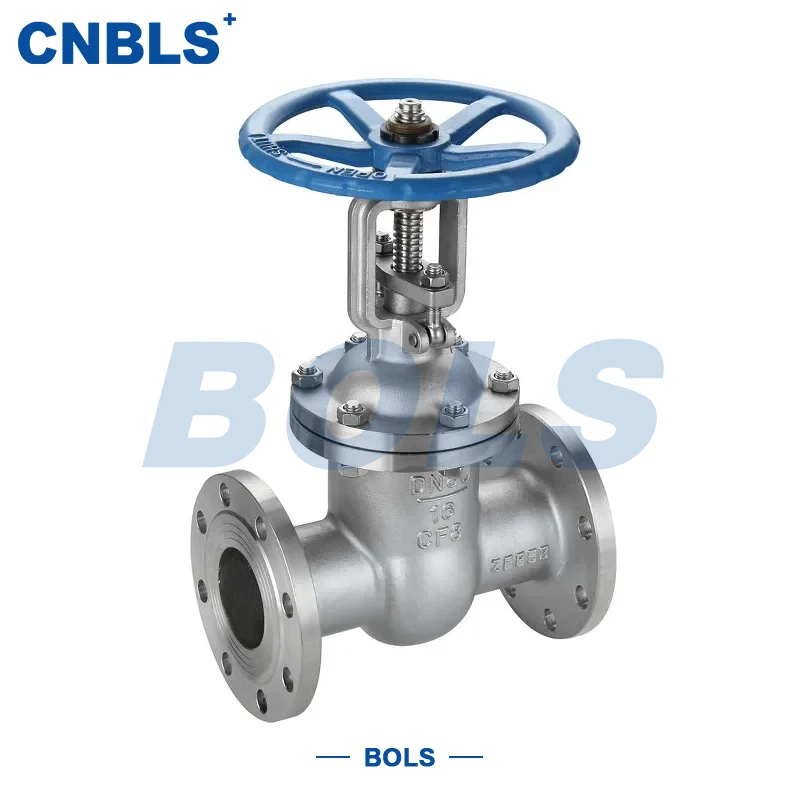

A Z41H rozsdamentes acél karimás tolózár egy teljesen rozsdamentes acélból készült kényszerzárású szelep, melynek fő csatlakozása a karima. Zárótagja egy kaputárcsa, melynek mozgási iránya merőleges az áramlási irányra. A szelep nyitása és zárása a kaputárcsa felemelésével történik, pontosan megvalósítva a közeg levágásának vagy csatlakoztatásának funkcióját.

A rozsdamentes acél karimás tolózárak különféle munkakörülményekre alkalmasak, és széles körben használatosak víz-, gőz-, olaj-, korrozív közegek és általános gázvezeték-rendszerekben a vegyiparban, kőolaj-, vízkezelésben, kohászatban és más iparágakban. Stabil teljesítménnyel és széleskörű alkalmazhatóságukkal a különféle iparágak csővezetékrendszereinek nélkülözhetetlen alapszabályzó berendezéseivé váltak.

A szelep ésszerű szerkezettel és megbízható tömítéssel rendelkezik, ellenáll a különböző közegek hosszú távú eróziójának és korróziójának, és megfelel az ipari termelés szigorú követelményeinek.

Alaptulajdonságok

● Szerkezet típusa: külső csavar és járom, merev éktárcsa. Stabil szerkezet, sima nyitás és zárás, könnyen megfigyelhető működési állapot és kényelmes karbantartás.

● Csatlakozás típusa: Karimás csatlakozás RF emelt felülettel, megfelel a GB/T 9113 és a HG/T 20592 szabványoknak. Szilárd csatlakozás és kiváló tömítési teljesítmény a közeg szivárgásának hatékony megakadályozása érdekében.

● Tömítés típusa: Fém kemény tömítés kemény ötvözet fedőréteggel a tömítőfelületeken, kopás- és erózióálló, stabil tömítés, nulla szivárgás hidrosztatikai tesztben, alkalmas nagynyomású és szennyeződést tartalmazó körülményekre.

● Névleges nyomás: PN10/PN16/PN25/PN40/PN63/PN100, rugalmas választás alacsony és nagy nyomású csővezetékekhez.

● Anyagminőség: Rozsdamentes acél test, opcionális 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, kiváló korrózióállóság különböző közegekhez.

● Üzemmód: Kézi (kézikerék), elektromos, pneumatikus. Rugalmas választás a különböző automatizálási szintekhez.

Modellértelmezés

A Z41H modellben minden betű és szám világos meghatározással rendelkezik a vásárlók számára, hogy gyorsan azonosítsák a specifikációkat:

● Z: Gate Valve, a fő szeleptípust határozza meg a be/ki szolgáltatáshoz.

● 4: Karimás csatlakozás, megfelel az ipari karimás beépítési szabványoknak.

● 1: Külső csavar és járom, egyékes tárcsa, zökkenőmentes működéssel és egyszerű karbantartással.

● H: Keményötvözet bevonatú ülésfelület, amely megbízható tömítést, kopásállóságot és erózióállóságot jelent.

Alkatrészek anyagai

A rozsdamentes acél karimás tolózárak minden kulcsfontosságú alkatrésze szigorúan a korrózióállóság, a kopásállóság és a szerkezeti szilárdság szempontjából van kiválasztva:

● Szelepház / motorháztető: 304 (06Cr19Ni10) vagy 316 (06Cr17Ni12Mo2) rozsdamentes acél, nagy szilárdságú és erős korrózióállóság.

● Szelepszár: 304/316 rozsdamentes acél, edzett és edzett a jobb szilárdság és kopásállóság érdekében.

● Korong: Rozsdamentes acél hordozó keményötvözet bevonattal, szívós és kopásálló.

● Szelepülés: Keményötvözet fedőréteg, pontosan illeszkedve a tárcsához a stabil szivárgásmentesség érdekében.

● Tömszelence tömítés: Rugalmas grafit vagy PTFE, magas hőmérséklet és korrózióálló.

● Csavar/anya: Rozsdamentes acél/ötvözet csavarok, nagy szilárdságú és rozsdamentes.

Tervezési és gyártási szabványok

● A tolózár általános specifikációja: GB/T 12234

● Szemtől szembeni méret: GB/T 12221

● Karima mérete: GB/T 9113

● Nyomás-hőmérséklet besorolás: GB/T 12224

● Szelepvizsgálat és ellenőrzés: GB/T 13927

Kiválasztási és telepítési pontok

Kiválasztási pontok

● Erősen korrozív közegek esetén a 316-os rozsdamentes acélt részesítjük előnyben; Klorid tartalmú közegekhez 316 liter ajánlott.

● Magas hőmérsékletű és nagynyomású körülmények esetén (> 400 ℃, ≥ PN40), ellenőrizze a nyomás-hőmérséklet besorolást GB/T 12224 szerint.

● Válasszon üzemmódot: kézikönyv kis/alacsony frekvenciájú csővezetékekhez; elektromos/pneumatikus nagy/automata rendszerekhez.

Telepítési pontok

● Hagyjon elegendő helyet a szár emeléséhez az interferencia elkerülése érdekében.

● Húzza meg szimmetrikusan és egyenletesen a karimás csavarokat a szivárgás elkerülése érdekében.

● Telepítés előtt tisztítsa meg a szennyeződéseket, hegesztési salakot és olajat a csővezeték belsejében.

● Az üzembe helyezés előtt végezzen nyomáspróbát a beszerelés után, hogy megbizonyosodjon arról, hogy nincs szivárgás.

Termékelőnyök összefoglalója

A Z41H rozsdamentes acél karimás tolózárak teljes rozsdamentes acél szerkezettel, stabil fém kemény tömítéssel, rugalmas működési módokkal és széles nyomástartománnyal rendelkeznek. Széles körben alkalmazzák a vegyiparban, kőolajiparban, vízkezelésben és más iparágakban.

A szelepek megbízható tömítést, könnyű működtetést és hosszú élettartamot biztosítanak, hatékonyan oldják meg a fájdalmat, például szivárgást, kopást és rossz működést. Szigorúan a nemzeti és ipari szabványoknak megfelelően gyártva megbízható választást jelentenek az ipari csővezetékek be- és kikapcsolására különféle nyomás- és közepes körülmények között.
