Miért jó választás a kétrészes, magas platformú karimás golyóscsap a modern ipari csővezeték-vezérléshez?

Absztrakt:A megfelelő szelep kiválasztása közvetlenül befolyásolhatja a csővezeték biztonságát, az automatizálás hatékonyságát, a karbantartási költségeket és a hosszú távú működési stabilitást. AKétrészes, magas platós karimás golyóscsap-tólBolaisiipari elzáró alkalmazásokhoz készült, ahol a megbízható tömítés, az alacsony áramlási ellenállás, a rugalmas közegkompatibilitás és a működtetőelem-integráció elengedhetetlen. Kétrészes házzal, úszógolyós tömítőszerkezettel, tömszelence típusú szártömítéssel és ISO5211 magas rögzítési platformmal ez a szelep praktikus megoldást kínál víz-, olaj-, gáz-, gőz-, vegyi-, HVAC- és egyéb ipari csővezeték-rendszerekhez.

Tartalomjegyzék

• Mi az a kétrészes, magas platós karimás golyósszelep?
• Hogyan javítja a szerkezete a csővezeték teljesítményét?
• Mik a főbb előnyei?
• Hogyan hasonlíthatók össze a lágy és a fém kemény tömítések?
• Melyek a legfontosabb műszaki paraméterek?
• Hol használható ez a golyóscsap?
• Hogyan válasszák ki a vásárlók a megfelelő szelepet?
• Miért válassza a Bolaisit szelepgyártóként?
• Gyakran Ismételt Kérdések
• Következtetés

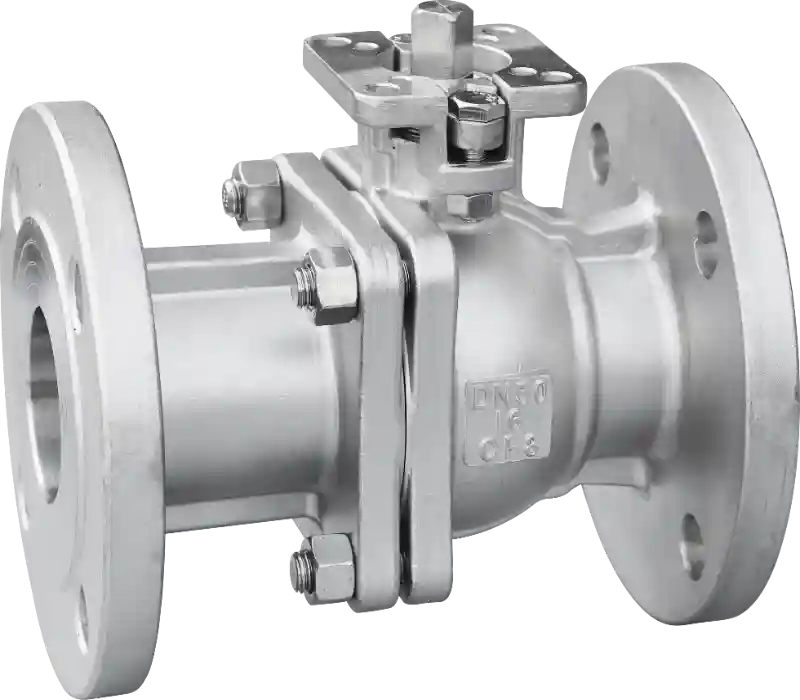

Mi az a kétrészes, magas platós karimás golyósszelep?

A kétrészes magas platós karimás golyósszelep egy ipari negyedfordulatú szelep, amelyet elsősorban a csővezeték megbízható elzárására terveztek. Golyója 90 fokkal elforgatva nyitja vagy zárja az áramlási járatot, gyors működést és viszonylag alacsony áramlási ellenállást biztosít. A kétrészes felépítés az ellenőrzést és a karbantartást is kényelmesebbé teszi a beszerelés után nehezen hozzáférhető konstrukciókhoz képest.

Egyik meghatározó jellemzője azISO5211 magasra szerelhető platform. Ahelyett, hogy sok telepítésnél további működtetőkar-tartóra lenne szükség, a szabványosított platform lehetővé teszi a kompatibilis elektromos vagy pneumatikus hajtóművek közvetlen felszerelését. Ez különösen alkalmassá teszi a szelepet olyan projektekhez, ahol automatizált vagy távoli csővezeték-vezérlésre van szükség.

A Bolaisi termékinformációi szerint a szelep DN15-DN200 (1/2"-8") kivitelben kapható, rozsdamentes acél szeleptestet használ, és PN16 besorolású. Támogatja a kétirányú áramlást, és a működési feltételektől függően PTFE lágy tömítéssel vagy fém kemény tömítéssel is konfigurálható.

Hogyan javítja a szerkezete a csővezeték teljesítményét?

Az ipari szelepek teljesítménye nemcsak az anyagtól függ, hanem a belső szerkezetétől és a csatlakozási kialakításától is. A Bolaisi-terv számos olyan funkciót tartalmaz, amelyek célja a csővezeték általános követelményeinek kielégítése.

Kétrészes osztott szelepház

Az osztott test praktikus egyensúlyt biztosít a szerkezeti integritás és a használhatóság között. Kialakítása megkönnyíti az ellenőrzést, az összeszerelést és a karbantartást, miközben megőrzi a konzisztens megmunkálási méreteket. Az ipari felhasználók számára a könnyebb hozzáférés csökkentheti a karbantartási időt és a szükségtelen csővezeték-leállást.

Lebegő golyós tömítőszerkezet

Az úszógolyós kialakítás támogatja a kétirányú tömítést. Közepes nyomás alatt a golyó a szelepülék felé tolódik, segítve a tömítőfelületek közötti érintkezést. Ez a szerkezet különösen hasznos elzárási alkalmazásoknál, ahol a megbízható leválasztás fontosabb, mint a fojtóteljesítmény.

Mirigy típusú szártömítés

A szelepszár tömszelence típusú tömítést használ, amelyet a külső szivárgás minimalizálására terveztek. A tömítés a karbantartás során is cserélhető, ami csökkentheti a szervizelés bonyolultságát és segít elkerülni a teljes szelep szükségtelen eltávolítását a csővezetékből.

ISO5211 magas platform

A magasra szerelhető platform az automatizált rendszerek egyik legfontosabb jellemzője. Szabványosított interfésze támogatja a kompatibilis pneumatikus vagy elektromos hajtóművek közvetlen beszerelését, leegyszerűsítve a berendezések integrációját és csökkentve az egyedi szerelési alkatrészek szükségességét.

Melyek a kétrészes magas platformú karimás golyósszelep fő előnyei?

Mérnökök, EPC-vállalkozók, forgalmazók és ipari szelepvásárlók számára a szelepet a tényleges működési követelmények alapján kell értékelni, nem pedig a megjelenés alapján. A legfontosabb előnyök közé tartozik:

• Gyors 90°-os működés:A negyedfordulatú nyitás és zárás lehetővé teszi a csővezeték gyors leválasztását.
• Alacsony áramlási ellenállás:Az egyenes labdajárat támogatja a hatékony folyadékmozgást.
• Kétirányú tömítés:Az úszógolyós szerkezet mindkét áramlási irányból támogatja az elzárást.
• Automatizálási kompatibilitás:Az ISO5211 magas platform leegyszerűsíti az állítómű telepítését.
• Rugalmas tömítési lehetőségek:A PTFE lágy tömítések és a fém kemény tömítések különböző hőmérsékleti és közegigényeket elégítenek ki.
• Kényelmes karbantartás:Az osztott test és a cserélhető szártömítés leegyszerűsíti a szervizműveleteket.
• Széles méretű lefedettség:A DN15-DN200 opciók a csővezetékes alkalmazások széles skáláját támogatják.

Ezek a jellemzők alkalmassá teszik a szelepet mind a hagyományos kézi elzárórendszerekhez, mind az automatizált ipari folyadékszabályozó berendezésekhez.

Hogyan hasonlíthatók össze a lágy és a fém kemény tömítések?

A tömítés kiválasztása az egyik legfontosabb szempont a golyóscsap meghatározásakor. A különböző közegek és hőmérsékletek nagyon eltérő követelményeket támasztanak a szelepülékkel szemben.

A Bolaisi által közzétett tesztelési információk azt mutatják, hogy a lágy tömítésű változatot 150 °C-ig, míg a fém keményzárású változatot 280 °C-ig terjedő hőmérsékletre tesztelték. A kemény tömítésű konfiguráció különösen akkor hasznos, ha a magas hőmérsékletű erózió vagy a részecskék becsapódása kihívást jelent a hagyományos lágyülésű anyagok számára.

A vevőknek mindig a tényleges hőmérséklet, nyomás, közeg összetétele, kompatibilitási követelmények és a vonatkozó projektszabványok alapján kell kiválasztaniuk a tömítési konfigurációt.

Melyek a legfontosabb műszaki paraméterek?

Az alapvető specifikációk megértése megkönnyíti a mérnökök és a beszerzési csoportok számára annak meghatározását, hogy egy szelep megfelel-e egy adott csővezeték-konstrukciónak.

A további követelményeket támasztó projektek esetében a vevőknek ellenőrizniük kell a nyomás-hőmérséklet besorolásait, a karima szabványait, a közegek kompatibilitását, az aktuátor nyomatékát és egyéb műszaki paramétereket a megrendelés feladása előtt.

Hol használható ez a golyóscsap?

A rozsdamentes acél konstrukció, a többféle tömítési konfiguráció, a karimás csatlakozás és az aktuátor kompatibilitás kombinációja lehetővé teszi, hogy ez a szelep az ipari alkalmazások széles körét szolgálja ki.

• Települési vízellátás és csatornázás:Alkalmas vízhálózatokhoz, szekunder vízrendszerekhez és szennyvízelzáró vezetékekhez.
• Kémiai feldolgozás:Alkalmazható olajtermékekre, enyhén korrozív folyadékokra és kiválasztott magas hőmérsékletű technológiai sorokra.
• Gázátvitel:Hasznos gázvezeték-állomásokhoz és elzárórendszerekhez, ahol megbízható szigetelésre van szükség.
• Erőművek:Alkalmas kazángőzhöz, fűtési cirkulációhoz és kapcsolódó csővezetékrendszerekhez.
• Gyári HVAC:Használható hűtővíz és hőátadó olaj keringtető rendszerekben.
• Berendezéstámogató rendszerek:Alkalmas olajszállításhoz, hűtési keringtetéshez és egyéb ipari folyadékszabályozási alkalmazásokhoz.

Ha automatizált működésre van szükség, kompatibilis elektromos vagy pneumatikus hajtóművek integrálhatók az ISO5211 magas platformon keresztül, így a szelep alkalmas központi vagy távirányító rendszerekhez.

Hogyan válasszák ki a vásárlók a megfelelő szelepet?

Az ipari gömbcsap kiválasztását a működési feltételekkel kell kezdeni, nem pedig a szelep méretével. A beszerzési csoportok a következő ellenőrző listát használhatják:

1. Azonosítsa a médiumot.Határozza meg, hogy a csővezeték vizet, olajat, gázt, gőzt vagy korrozív vagy részecsketartalmú folyadékot szállít-e.
2. Erősítse meg az üzemi hőmérsékletet.Válassza a PTFE lágy tömítést vagy a fém kemény tömítést az aktuális hőmérsékleti tartománynak megfelelően.
3. Erősítse meg a nyomáskövetelményeket.Győződjön meg arról, hogy a szelep nyomásértéke megfelel a rendszer tervezési feltételeinek.
4. Válassza ki a névleges átmérőt.Illessze a DN méretet és a karima méreteit a meglévő csővezetékhez.
5. Határozza meg a működtetési követelményeket.Ha távvezérlésre vagy automatikus vezérlésre van szükség, ellenőrizze a hajtómű kompatibilitását és a szükséges nyomatékot.
6. Ellenőrizze az anyagok kompatibilitását.A rozsdamentes acélnak és a tömítőanyagoknak meg kell felelniük a szállított közegnek.
7. Fontolja meg a karbantartást.A hozzáférhető csomagolással és praktikus karosszériafelépítéssel rendelkező kialakítások segíthetnek csökkenteni a hosszú távú szolgáltatás bonyolultságát.

Egy profiKétrészes, magas platós karimás golyóscsapa szállítónak képesnek kell lennie olyan műszaki információkkal szolgálni, amelyek segítik az ügyfeleket a tényleges munkakörülményeknek megfelelő döntések meghozatalában.

Miért válassza a Bolaisit szelepgyártóként?

Zhejiang Bolaisi Valve Co., Ltd.ipari szelepgyártóként és -szállítóként működik gyártási, megmunkálási, ellenőrzési, összeszerelési és minőség-ellenőrzési képességekkel. A gyártó által közzétett termékinformációk szerint minden szelepen megmunkálási ellenőrzésen, összeszerelési ellenőrzésen, nyomáspróbán és végső ellenőrzésen esik át a szállítás előtt.

Ez a gyártási megközelítés azért fontos, mert az ipari szelepek megbízhatósága a névleges specifikációnál többtől függ. A méretkonzisztencia, a tömítés minősége, az összeszerelés pontossága, a nyomáspróba és a végső ellenőrzés egyaránt hozzájárul a megbízható terepi teljesítményhez.

Nemzetközi vásárlóknak, akik aKínai szelepgyártó, szállító vagy gyárA Bolaisi a kétrészes, magas platós karimás golyósszelepet számos méretben és tömítési konfigurációban kínálja. Terméktervezése a modern üzemekben egyre gyakrabban előforduló gyakorlati követelményt is kielégíti: a hagyományos csővezeték-elzáró berendezéseket automatizált vezérlőrendszerekkel integrálja.

A Bolaisi termékportfóliója emellett rozsdamentes acél tolózárakat, gömbszelepeket, visszacsapó szelepeket, pillangószelepeket és egyéb ipari szelepmegoldásokat tartalmaz, amelyek lehetővé teszik a vásárlók számára, hogy különböző csővezeték-vezérlő alkatrészeket ugyanattól a professzionális beszállítótól szerezzenek be.

Gyakran Ismételt Kérdések

1. Mi a fő célja a kétrészes magas platós karimás golyósszelepeknek?

Elsődleges célja a megbízható ipari csővezeték-elzárás. A 90°-ban elforgatható gömbszerkezet gyors nyitást és zárást tesz lehetővé, míg az úszógolyós kialakítás kétirányú tömítést tesz lehetővé.

2. Mit csinál az ISO5211 magas platform?

Az ISO5211 magas platform szabványos aktuátor-szerelési interfészt biztosít. Lehetővé teszi a kompatibilis elektromos vagy pneumatikus hajtóművek közvetlen telepítését, leegyszerűsítve az automatizálást és a berendezések integrációját.

3. Mi a különbség a lágy tömítés és a fém kemény tömítés között?

A PTFE lágy tömítés olyan alkalmazásokhoz készült, mint a tiszta víz, a gáz és a normál hőmérsékletű olaj, és a közzétett üzemi hőmérséklet legfeljebb 150 °C. A fém kemény tömítést megerőltetőbb körülményekre tervezték, beleértve a magas hőmérsékletű gőzt és a részecsketartalmú közegeket, a közzétett munkahőmérséklet akár 280 °C-ig.

4. Milyen méretek állnak rendelkezésre?

A Bolaisi Q41F/H/Y modell DN15-től DN200-ig terjedő méretben szerepel, ami körülbelül 1/2" és 8" közötti méretnek felel meg. A tényleges elérhetőséget a projekt követelményeinek megfelelően meg kell erősíteni.

5. Használható ez a szelep elektromos működtetővel?

Igen. Az integrált ISO5211 magasra szerelhető platform a kompatibilis elektromos vagy pneumatikus működtetők támogatására szolgál. A szelepmozgató kiválasztását a szelepméret, az üzemi nyomás, a közeg és a szükséges üzemi nyomaték alapján kell megválasztani.

6. Alkalmas ez a szelep magas hőmérsékletű alkalmazásokhoz?

Igen, a megfelelő tömítési konfiguráció kiválasztása esetén. A Bolaisi a lágy tömítésű változatot 150°C-ig, a fém keményzáras változatot pedig 280°C-os hőmérsékletig határozza meg. A felhasználóknak a választás előtt ellenőrizniük kell a teljes nyomás-hőmérséklet viszonyokat.

Következtetés

AKétrészes, magas platós karimás golyóscsapötvözi a gyors negyedfordulatú működést, a kétirányú lebegőgolyós tömítést, a szervizelhető kétrészes testet, a rugalmas tömítési lehetőségeket és az ISO5211 működtetővel való kompatibilitást. A víz- és gázrendszerektől a vegyi feldolgozásig, gőz-, légkondicionálásig és erőművi csővezetékekig terjedő alkalmazások révén praktikus megoldást nyújthat az ipari elzárások és az automatizált folyadékszabályozási követelmények kielégítésére.

Ha megbízható beszerzést végezKétrészes, magas platós karimás golyóscsapegy professzionális kínai gyártótól, és segítségre van szüksége a megfelelő méret, tömítőszerkezet vagy működtető konfiguráció kiválasztásához,lépjen kapcsolatba velünkBolaisinál műszaki útmutatásért és projektjéhez megfelelő szelepmegoldásért.
