Rozsdamentes acél szigetelt golyósszelepek

A Bolaisi Valve fejlett gyártási technológiával és szigorú minőség-ellenőrzéssel büszkélkedhet, megbízható ipari szelepmegoldásokat kínálva. A Bolaisi rozsdamentes acél szigetelésű golyósszelepei nagy teherbírású elzárószelepek, teljes rozsdamentes acél szerkezettel és stabil hőszabályozással. Professzionális beszállítóként nemzetközi szabványok szerint gyártjuk, nagykereskedelmi és személyre szabott szolgáltatásokat kínálva, magas minőséget és hosszú élettartamot biztosítva a petrolkémiai, gyógyszeripari és egyéb iparágak számára.

Kérdés küldése

termékleírás

A rozsdamentes acél szigetelésű golyóscsapegy nagy teherbírású forgó elzáró- és vezérlőszelep, amelyet kifejezetten nagy viszkozitású, könnyen kristályosodó és hőmérséklet-érzékeny folyadékokhoz terveztek. Teljesen rozsdamentes acél szerkezettel és integrált köpenyes szigetelőszerkezettel készült, ezrozsdamentes acél golyóscsapstabil közeg hőmérsékletet tart fenn, hogy megakadályozza a megszilárdulást, a kristályosodást és a viszkozitás növekedését a csővezeték működése során.

A golyóscsap gyors működését a rendkívül hatékony hőszabályozással kombinálva a rozsdamentes acél szigetelésű golyóscsap a GB, API és ASME nemzetközi szabványok szigorú betartásával készül. Megbízható tömítést, alacsony hőveszteséget és hosszú élettartamot biztosít az igényes petrolkémiai, gyógyszeripari, élelmiszeripari, LNG- és kohászati alkalmazásokban. Közvetlenkéntszigetelt golyóscsap gyártó, DN15–DN600-as köpenyű golyóscsapokat szállítunk teljes anyagnyomonkövethetőséggel és 100%-os nyomáspróbával a szállítás előtt. Üzemünk ipari szelepek teljes választékát is gyártja, beleértvetolózárak, gömbszelepek, visszacsapó szelepek, éspillangószelepek.

Stabil hőszabályozás

A köpeny vagy a vákuumköpeny kialakítása támogatja a gőzt, a hőolajat vagy a szigetelőanyagokat. Hőmérséklet-pontosság ±1 ℃-ig minimális hőveszteséggel.

Teljes rozsdamentes acél test

304, 316, 316L és 310S változatban kapható a kiváló korrózióállóság, a magas hőmérséklettel szembeni ellenállás és a tiszta szervizkompatibilitás érdekében.

Megbízható tömítési teljesítmény

A lágy tömítés (továbbfejlesztett PTFE/PPL) eléri a VI. osztályú szivárgási arányt. A kemény tömítés (sztellitötvözet) 550 ℃-ig ellenáll, és megfelel az ISO 5208 A osztálynak.

Sima működés, hosszú élettartam

0°–90° elforgatás a gyors nyitáshoz és záráshoz. Lebegő vagy rögzített golyós kivitel, alacsony nyomaték kézi, pneumatikus vagy elektromos működtetéshez.

Dugulásgátló és alacsony áramlási ellenállás

Teljes port vagy csökkentett port opciók. Ideális nagy viszkozitású közegekhez a nyomásesés minimalizálására és a csővezeték eltömődésének megelőzésére.

Nemzetközi szabványos kompatibilitás

Teljesen megfelel a GB, API és ASME szabványoknak, alkalmas nemzetközi projektekre, EPC beszerzésekre és közvetlen exportra.

Felépítés és működési elv

A szelep rozsdamentes acél testből áll szigetelő köpennyel, rozsdamentes acél golyóval, ülékkel, szárral, tömítéssel és csatlakozóvégekkel.

Forgassa el a labdát 0°–90°-kal a be- és kikapcsolás és az áramlásszabályozás eléréséhez.
A szigetelőköpeny gőzt vagy hőolajat keringet, vagy hőszigetelő anyagot használ a stabil belső hőmérséklet fenntartása érdekében. A dedikált dzseki kialakításért tekintse meg a mi oldalunkatrozsdamentes acél köpeny szigetelt golyóscsapok.
A vákuumköpeny-változatot kifejezetten az ultraalacsony -196 ℃-ig terjedő hőmérsékleti körülményekre tervezték.

Műszaki előírások

Alapparaméterek

Tétel	Specifikáció
Modell	BQ41F-16P / 25P / 40P, BQ347H-64P / 100P
Névleges átmérő	DN15 – DN600
Névleges nyomás	PN16 – PN100 (150. osztály – 600. osztály)
Kabát üzemi nyomás	≤ 1 MPa
Üzemi hőmérséklet	Szigetelés: -29 ℃ és 550 ℃ között Kriogén szigetelés: -196 ℃ és -29 ℃ között
Kapcsolat	RF karima (GB/T 9113, ASME B16.5); Szál; Tri-Clamp
Szerkezet	Kabát / Vákuumos dzseki; Lebegő labda / Fix labda
Pecsét	Puha tömítés (PTFE / PPL) ≤200 ℃ Kemény tömítés (sztellit) ≤550 ℃

Fő anyagok

Összetevő	Anyaglehetőségek
Karosszéria, motorháztető, dzseki	304 (CF8), 316 (CF8M), 316L (CF3M), 310S
Labda	SS304 / SS316, polírozott Ra ≤ 0,8μm; Stellite 6 kemény tömítéshez
Szár	316 / 316L; 17-4PH magas hőmérsékletű kiszolgáláshoz
Ülés	PTFE, PPL, Stellite, PEEK (higiéniai minőségű)
Csomagolás	Rugalmas grafit ≤650 ℃
Rögzítőelemek	SS304 / SS316

Tervezési és tesztelési szabványok

Tervezési szabványok

GB/T 12237, GB/T 21385, API 608, ASME B16.34

Méretek

GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10

Ellenőrzés

GB/T 13927, API 598, héliumszivárgás észlelése, API 607 (opcionális)

Anyagok

GB/T 1220, GB/T 13901, ASTM A182

Tipikus alkalmazások

A rozsdamentes acél szigetelésű golyóscsapot széles körben használják hőmérséklet-érzékeny közegeket érintő folyamatokban:

Petrolkémiai ipar:aszfalt, nehézolaj, gyanta, olvadt kén, paraffin
Gyógyszerészet és élelmiszeripar:szirupok, csokoládé, gyógyászati oldatok, higiéniai folyadékok
LNG és alacsony hőmérséklet:cseppfolyós földgáz, kriogén szállítás. Ezekre az extrém körülményekre a mirozsdamentes acél golyóscsapokis széles körben használják.
Vegyi anyagok és rostok:polimerek, ragasztók, könnyen kristályosodó vegyszerek
Kohászat és energia:magas hőmérsékletű hőátadó olajrendszerek

Kiválasztási útmutató

Hőmérséklet szerint

Normál szigetelés (-29 ℃ és 425 ℃ között): burkolatos típus
Rendkívül alacsony hőmérséklet (-196 ℃ és -29 ℃): vákuumköpeny típus
Nagy pontosságú szabályozás: intelligens hőmérséklet-szabályozó porttal

Anyag szerint

Általános korrózió: 304
Erős korrózió / egészségügyi: 316L
Extrém magas hőmérséklet: 310S

Seal által

Tiszta, alacsony viszkozitású közeg: lágy tömítés (PTFE / PPL)
Magas hőmérsékletű, koptatóanyag: kemény tömítés (Stellite)

Nyomás és méret szerint

Nagy nyomás (≥ PN40) vagy nagy méret (≥ DN200): rögzített golyós kivitel
Magas viszkozitású közeg: teljes nyílás ajánlott. Az automatizált vonalakért lásd a mirozsdamentes acél elektromos golyóscsapok.

Telepítés, üzemeltetés és karbantartás

Vízszintesen szerelje fel, hogy biztosítsa a köpeny áramlását.
Indítás előtt melegítse elő vagy hűtse le a szelepet, hogy elkerülje a hősokkot.
Csak 0°–90° között működjön; ne forgassa túl.
Rendszeresen ellenőrizze a szivárgást a karimáknál, a tömítéseknél és a köpeny csatlakozásoknál.
Kenje meg a szárcsapágyakat 3-6 havonta magas hőmérsékletű zsírral.
A hosszú távú leállás előtt ürítse ki a kabátot.

Miért válassza a Bolaisi szelepeket?

Ellenőrzött minőségbiztosítási rendszer

Tanúsítvánnyal rendelkezikGB/T 19001-2016 / ISO 9001:2015nemzetközi minőségirányítási rendszer.

Házon belüli gyártás

Az öntést, a megmunkálást, az összeszerelést és a tesztelést saját Wenzhou-i gyárunkban végezzük a teljes folyamatirányítás érdekében.

100% nyomás tesztelt

Szállítás előtt minden szigetelt golyóscsapot héj- és ülékteszttel végeznek az API 598 szerint.

Mérnöki támogatás

Technikai csapatunk segít kiválasztani a megfelelő kabát típust, ülésanyagot és nyíláskialakítást az Ön közegének.

Export tapasztalat

A petrolkémiai, gyógyszeripari, élelmiszeripari és LNG projektekhez világszerte szállított termékek teljes dokumentációval. mi is kínálunkszénacél golyóscsapokköltségérzékeny projektekhez.

OEM és ODM elérhető

Egyedi méretek, anyagok, működtetés és névtábla márkajelzés támogatott.Háromutas golyóscsapokés egyéb speciális kivitelek is kérhetőek.

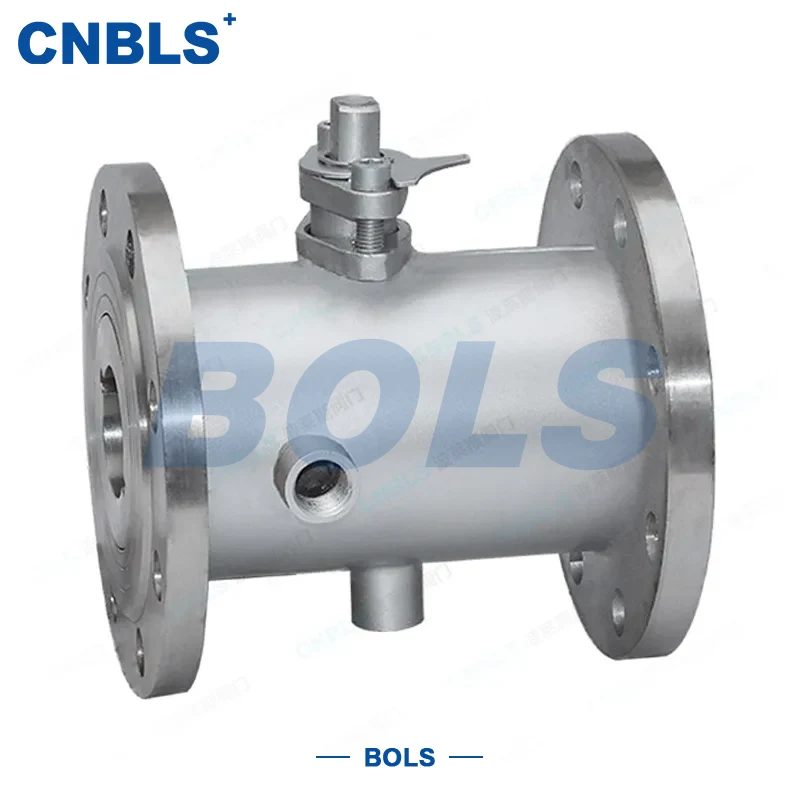

Rozsdamentes acél szigetelt golyósszelep termékkép

Stainless Steel Insulated Ball Valves – Jacketed Thermal Ball Valve for High-Viscosity Media — Rozsdamentes acél szigetelésű golyósszelepek – köpenyes és vákuumköpenyes kivitelek, DN15–DN600, PN16–PN100.

Gyakran Ismételt Kérdések

Mire használható a rozsdamentes acél szigetelésű golyóscsap?

A nagy viszkozitású, könnyen kristályosodó vagy hőmérsékletre érzékeny folyadékok, például aszfalt, olvadt kén, gyanta, csokoládészirup és cseppfolyósított földgáz elzárására és szabályozására szolgál, ahol a közeget egy meghatározott hőmérséklet felett vagy alatt kell tartani, hogy folyékony maradjon.

Mi a különbség a köpenyes és a vákuumköpenyű golyóscsap között?

A köpenyes golyósszelep gőz- vagy termikus olajköpenyt használ a középhőmérséklet -29 ℃ és 550 ℃ között tartására. A vákuumköpennyel ellátott gömbcsap vákuumréteget használ helyette, amely a legkedvezőbb választás a kriogén szolgáltatáshoz -196 ℃-ig.

Milyen hőmérsékleti tartományt bírnak a szigetelt gömbcsapok?

A szabványos kabátos modellek -29 ℃ és 550 ℃ közötti hőmérsékletet biztosítanak. A vákuumköpennyel a kriogén modellek -196 ℃ és -29 ℃ közötti védelmet biztosítanak. A puha üléktömítések (PTFE / PPL) 200 ℃-ra korlátozódnak, míg a kemény üléstömítések (Stellite) 550 ℃-ig bírják.

Lehet szállítani nagy átmérőjű szigetelt golyóscsapokat?

Igen. Szigetelt golyóscsapokat gyártunk DN15-től DN600-ig, fix golyós szerkezettel ≥ DN200 méretekhez vagy ≥ PN40 nyomásokhoz ajánlott. Karimás csatlakozásokhoz is kínálunkrozsdamentes acél karimás golyóscsapok.

Kínál OEM / ODM szigetelt golyóscsap gyártást?

Igen. Közvetlen gyárként támogatjuk az egyedi karosszériaanyagokat, ülésanyagokat, nyílástervezést, működtetést (kézi, pneumatikus, elektromos) és a vásárlói márkaépítést. Küldje el rajzát vagy specifikációját, és ennek megfelelően árajánlatot adunk.

Mi az átfutási idő és a MOQ?

A szabványos modelleket általában a megrendelés visszaigazolásától számított 15-25 munkanapon belül szállítják ki. A MOQ rugalmas próbarendelésekhez és mintaértékeléshez. Kéremlépjen kapcsolatba velünkrészletekért.
