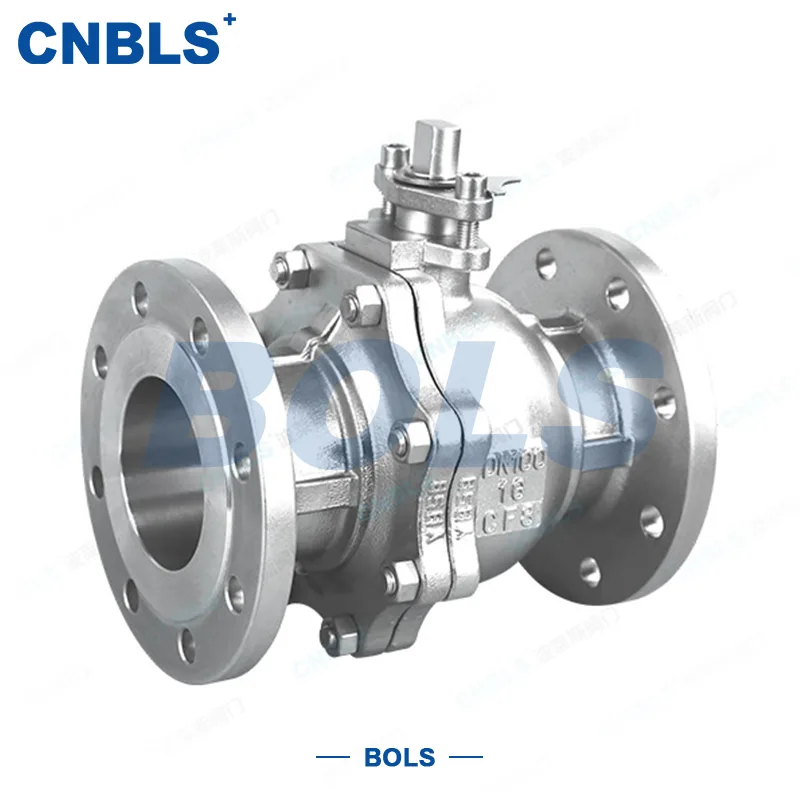

Rozsdamentes acél karimás golyóscsap

A Bolaisi Valve Co., Ltd. egy speciális szelepmárka, amely közel két évtizedes tapasztalattal rendelkezik az ipari folyadékszabályozás terén. A Zhejiang állambeli Wenzhou-ban található – „Kína szivattyú- és szelepfővárosa” néven – a vállalat a rozsdamentes acél szelepek széles választékának gyártására összpontosít. A Bolaisi Valve csúcskategóriás piaci stratégiát követ, elkerülve az alacsony minőségű termékeket. Rozsdamentes acél karimás golyóscsapjai szilícium-dioxid szol öntési eljárással készülnek, a szeleptestek másodlagos homokfúvással. A folyadékcsőrendszerek megbízható beszállítójaként a vállalat szigorú minőségellenőrzési rendszert alkalmaz; minden szelep többszörös szimulált teszten megy keresztül, mielőtt elhagyná a gyárat, a nyersanyagelemzéstől és a megmunkálástól kezdve a tömítés összeszereléséig és a kettős nyomáspróbáig (hidrosztatikus és pneumatikus). A rozsdamentes acél úszó golyós karimás szelepek gyártásában nagy tapasztalattal rendelkező cég olyan szelepekre specializálódott, amelyeket alacsony áramlási ellenállás, nulla szivárgás és könnyű karbantartás jellemez. Minden teljesítménymutató – beleértve a nyomást, a hőmérsékletet és a tömítési képességeket – a csővezeték tényleges működési körülményeiből származik, így biztosítva a pontos specifikációkat felfújt értékek nélkül.

Teljesítményteszt a tényleges működési feltételek mellett

1. Csővezeték cirkulációs tesztelése

·Teszt időtartama: Több órán át tartó folyamatos keringési terhelési tesztek (víz, olaj vagy gőz).

·Teszti forgatókönyvek: Vegyianyag-szállító csővezetékek, települési vízellátó és csatornahálózatok, gázszállító csővezetékek, erőművi víz-/gőzvezetékek és folyadékrendszerek a kohászatban és a papírgyártásban.

· Kompatibilis közegek: édesvíz, olajtermékek, földgáz, magas hőmérsékletű gőz és enyhén korrozív folyadékok.

·A legfontosabb következtetés: Az ipari csővezeték-elzárószelepek esetében a tömítés megbízhatósága, a nagy áramlási kapacitás (nagy furat) és a működtetőelemek kompatibilitása a legfontosabb; ezt a karimás gömbcsapot kifejezetten alacsony áramlási ellenállásra és gyors nyitási/zárási képességekre tervezték.

2. Lebegő golyós tömítőszerkezetek összehasonlító vizsgálata

30 napos magas/alacsony hőmérsékletű ciklusos nyomáspróba, amely egy szabványos alapkarimás golyóscsapot hasonlít össze a Bolaisi GB-kompatibilis rozsdamentes acél karimás golyóscsappal:

·Alap karimás golyósszelep: Az ülés hajlamos kopásra és szivárgásra a közegáramnak való hosszan tartó expozíció után; nem szabványos karimaméretek, amelyek nem kompatibilisek a főbb ipari csővezetékekkel; csak kézi működtetést támogat.

· Bolaisi GB-kompatibilis karimás golyósszelep: kétirányú önfeszítő tömítéssel ellátott lebegő golyót tartalmaz; a tömítés integritása stabil marad a termikus ciklus után; szabványos GB karimaméretek széles körű kompatibilitást biztosítanak; A szelepház lehetővé teszi a csigahajtóművek, pneumatikus vagy elektromos működtetők közvetlen felszerelését az automatizált vezérlés érdekében.

Főbb strukturális előnyök:

1. Lebegő golyós egyenes áramlási út: A teljes furatú kialakítás minimálisra csökkenti az áramlási ellenállást, biztosítva a zökkenőmentes közeg áramlását, és megakadályozza a törmelék felhalmozódása miatti eltömődést.

2. GB-kompatibilis karimás csatlakozás: A szabványos csavarlyuk-konfiguráció biztosítja a kompatibilitást a főbb ipari csővezetékekkel, és megkönnyíti a telepítést, eltávolítást és karbantartást.

3. Több működtetővel kompatibilis szár kialakítás: A szabványos meghosszabbított szár lehetővé teszi a fogantyúk, csigakerekek vagy pneumatikus/elektromos hajtóművek közvetlen csatlakoztatását.

4. Kétirányú nyomásos tömítés: Az áramlási iránytól függetlenül szoros tömítést biztosít, így alkalmas előre vagy hátra áramlású csővezetékekhez.

3. Tömítési teljesítmény vizsgálata magas és alacsony hőmérsékletű közegekhez

A szelep szimulált tömítési teszteken megy keresztül két különböző működési körülmény esetén: környezeti hőmérsékletű folyadékok és magas hőmérsékletű gőz:

·Lágy tömítés állapotának vizsgálati paraméterei: Közeg hőmérséklete ≤150°C; víz, gáz és olaj folyamatos keringtetése 720 órán keresztül. Vizsgálati eredmények: Nincs kopás a PTFE ülésen; nulla belső szivárgás a gáztömörségi nyomásvizsgálat során; alkalmas tiszta vízhez, gázhoz és környezeti hőmérsékletű olajhoz (részecskementes).

·Megerősített tömítés állapotvizsgálati paraméterei: Közeg hőmérséklete ≤200°C; folyamatos tesztelés magas hőmérsékletű gőzzel és nyomokban szennyeződéseket tartalmazó közeggel. Vizsgálati eredmények: A megerősített tömítőfelületek ellenállnak a magas hőmérsékletű eróziónak és a részecskék becsapódásának; nincs belső vagy külső szivárgás magas hőmérsékleti körülmények között.

A kettős kompatibilitású tömítési megoldás lefedi az ipari folyadékalkalmazások túlnyomó részét. Egyetlen szeleptestet a közeg hőmérsékletének megfelelő tömítéssel lehet ellátni, ami lehetővé teszi, hogy egy szelep többféle működési körülményt kezeljen, és csökkentse a vállalkozások beszerzési és készletezési költségeit.

Alkalmazási forgatókönyvek

Vegyipar

Savas/lúgos folyadékok, vegyi nyersanyag-vezetékek, reaktorcsövek és vízellátó/elvezető rendszerek szállítása vegyipari parkokban; A korrózióálló rozsdamentes acél karimás golyóscsapok különféle korrozív anyagokat kezelnek és gyors elzárást biztosítanak.

Olaj- és Gázipar

Olajmező vezetékek, gázszállító hálózatok, olaj-gáz elválasztó berendezések és finomított olajvezetékek; nagy nyomásállósággal és tömítési integritással rendelkezik, közepes és magas nyomású körülményekhez és biztonságos folyadékszigeteléshez alkalmas.

Vízkezelés és környezetvédelem

Települési vízvezetékek, szennyvíztisztító telepek csővezetékei, víztisztító berendezések, visszanyert vízrendszerek és esővíz-elvezetési projektek; A nagy átmérőjű rozsdamentes acél karimás golyóscsapok megkönnyítik az áramlás szabályozását kiterjedt csőhálózatokban.

Gyógyszer- és Élelmiszeripar

Gyógyszerészeti tisztított vízvezetékek, élelmiszer-feldolgozó folyadékvezetékek és italgyártó/-szállító rendszerek; egészségügyi minőségű anyagok biztosítják a tisztaságot és tisztaságot, megfelelnek a tiszta gyártási szabványoknak.

HVAC és hőenergia

Központi légkondicionáló vezetékek, lakossági fűtési vezetékek, hőenergia szállító hálózatok és kazánházi szelepek; a magas hőmérsékletnek köszönhetően alkalmassá teszi őket forró víz és gőz alkalmazásokhoz.

Erő és új energia

Erőművi keringtető vízrendszerek, folyadékvezetékek új energetikai berendezésekhez, energiatároló rendszer csővezetékei és ipari hűtővízvezetékek; stabil és tartós működést biztosít. Városi Építés

Épületegyüttesek fővezetékei, önkormányzati hálózatkorszerűsítések, gyártelepek ipari csővezetékei, valamint nagyüzemi vízellátó és vízelvezető rendszerek; biztonságos karimás csatlakozásokkal rendelkezik az egyszerű későbbi karbantartás és szétszerelés érdekében.

Tengerészeti és offshore ipar

Hajói vízellátás és vízelvezetés, tárolófolyadék-csövek és tengeri platform átviteli vonalak; rezgés- és korrózióálló, igényes kültéri környezethez tervezve.

Termékleírások

1. Márka/modell: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Test anyaga: rozsdamentes acél; korrózió- és erózióálló, hosszú távú ipari folyadékszolgáltatásra alkalmas

3. Névleges átmérő: DN15–DN400 (a kis leágazó vezetékektől az ipari hálózatokig mindenre kiterjed; testreszabható)

4. Tömítés típusa: PTFE lágy tömítés / Megerősített magas hőmérsékletű tömítés

5. Nyomásbesorolás: Több opció is elérhető (PN10/16/25/40/64)

6. Áramlási irány: Kétirányú áramlás; úszógolyós önzáró kivitel

7. Csatlakozás típusa: GB szabványos karimás csatlakozás; megfelel az univerzális karimaméret szabványoknak

8. Szelep típusa: Lebegő golyó, egyenesen átmenő kivitel

9. Alkalmazható közegek: friss víz, olaj, földgáz, magas hőmérsékletű gőz, enyhén korrozív folyadékok

10. Működési hőmérséklet: Puha tömítés ≤150°C; kemény tömítés ≤280°C

11. Működtetés: Normál kézi működtetés; kompatibilis csigahajtóművel, pneumatikus, elektromos vagy hidraulikus működtetőkkel

12. Működés: A szár 90°-kal elforgatja a labdát a teljes nyitáshoz/záráshoz; alacsony áramlási ellenállás és gyors működés

Főbb előnyök

1. Ellenőrzött teljesítmény: A valós tesztelés megerősíti a specifikációkat; tömítési, hőállósági és nyomástartó képességek 720 órán át tartó csővezeték ciklusteszteken keresztül érvényesítve – nem felfújt minősítések.

2. Átfogó választék: A méretek (DN15–DN400) és a nyomásértékek (PN10–PN64) teljes lefedettsége. Több nyomásértéket támogat; egyetlen termékcsalád különböző méretű ipari csővezetékekhez illeszkedik;

3. Rugalmas meghajtási lehetőségek az egyszerű automatizálási frissítésekhez: Szabványos meghosszabbított szárral rendelkezik – így nincs szükség adaptertartókra –, amely lehetővé teszi a különböző működtetők gyors beszerelését a távvezérlés érdekében;

4. Lebegő golyós kialakítás kétirányú tömítéssel a szivárgásmentes biztonság érdekében: Az áramlási iránytól függetlenül szoros tömítést biztosít, nagy biztonságot nyújtva a veszélyes közegek, például olaj, gáz és tüzelőanyag számára;

5. Szabványos GB karimák a sokoldalúság érdekében: Az egységes karimás csavarlyuk méretei lehetővé teszik a közvetlen csatlakozást a csővezeték utólagos felszerelése során, további megmunkálás nélkül;

6. Szigorú gyári minőségellenőrzések biztosítják az állandó minőséget: Tartalmazza a rozsdamentes acél test hibafelismerését és a kettős hidrosztatikus/pneumatikus nyomásvizsgálatot; Szállítás előtt megszünteti az olyan hibákat, mint a homoklyukak vagy a szivárgások, így hosszabb élettartamot biztosít.

Miért válassza a Bolaisi rozsdamentes acél karimás golyóscsapokat?

Olyan rozsdamentes acél elzáró golyóscsapot keres, amely képes kezelni a különböző közegeket és nyomásértékeket, miközben támogatja az automatizálási fejlesztéseket? Válassza a Bolaisi Q41F/W sorozatú rozsdamentes acél karimás golyóscsapot, amelyet kiforrott rozsdamentes acél öntési és megmunkálási folyamatok támogatnak, órákig tartó valós csővezeték-teszteléseken keresztül, változatos körülmények között érvényesítenek, és átfogó minőség-ellenőrzés garantálja. És miért válassza a Bolaisit:

Több mint 20 éves szelepgyártási tapasztalat

A szelepiparban több mint két évtizedes mélyreható részvétellel rendelkezünk azzal a szakértelemmel és gyártási képességekkel, amelyekkel kiváló minőségű szelepmegoldásokat tudunk szállítani.

Szigorú minőség-ellenőrzés

A nyersanyagbeszerzéstől a végső szállításig szigorú minőségellenőrzéseket hajtunk végre a teljes gyártási folyamat során, hogy biztosítsuk a stabil teljesítményt és a hosszú élettartamot.

Professzionális testreszabási szolgáltatások

Egyedi szelepgyártást kínálunk vásárlói rajzok, minták és egyedi alkalmazási követelmények alapján, hogy megfeleljünk a különböző projektek változatos igényeinek.

Fejlett gyártási képességek

Professzionális gyártólétesítmények és tapasztalt műszaki csapat támogatásával magas termelési hatékonyságot és stabil ellátási kapacitást biztosítunk.

Megbízható globális beszállító

Szelepeinkben világszerte megbíznak ügyfeleink, számos országba és régióba exportálják őket, és hosszú távú, stabil partnerkapcsolatok állnak mögöttük az ügyfelekkel szerte a világon.

Átfogó ügyfélszolgálat

Professzionális támogatást és szolgáltatást nyújtunk a teljes partnerség során, a terméklekérdezésektől és a minták jóváhagyásától a gyártási folyamat nyomon követéséig és az értékesítés utáni szolgáltatásokig mindenre kiterjed.

GYIK

Q1: Ez a rozsdamentes acél karimás golyóscsap szabályozhatja az áramlást? Hosszabb ideig használható félig nyitott helyzetben?

V: Ezt a terméket elsősorban be- és kikapcsolásra tervezték, és képes kezelni a rövid távú áramlásszabályozást; azonban a hosszú távú üzemeltetés részben nyitott állapotban nem javasolt, mivel a tartós fojtás felgyorsítja a tömítőfelületek erózióját és kopását, ezáltal lerövidíti a szelep élettartamát. A pontos áramlásszabályozáshoz V-nyílású szabályozó golyóscsap használata javasolt.

2. kérdés: Milyen tömítéstípust válasszunk magas hőmérsékletű gőzalkalmazásokhoz (150°C/200°C)?

V: Tiszta vízhez, olajhoz vagy normál gőzhöz ≤150°C hőmérsékleten szabványos PTFE (teflon) lágy tömítés megfelelő. A 200°C-ot megközelítő magas hőmérsékletű gőz esetén magas hőmérsékletnek ellenálló kemény tömítés javasolt, hogy megelőzze a szabványos PTFE tömítések magas hőmérsékleten történő meglágyulása által okozott meghibásodást vagy szivárgást.

3. kérdés: Használható-e 304-es rozsdamentes acél szelepház kloridionokat vagy tengervizet tartalmazó közegekkel?

V: A szabványos 304-es szeleptest csak tiszta vízhez vagy alacsony kloridion-tartalmú olajhoz alkalmas. Magas kloridionszintű korrozív környezetekben – például tengervízben vagy pácolási folyamatokban – 316 vagy 316 literes rozsdamentes acél szelepház szükséges a klorid által kiváltott pontkorróziónak való hatékony ellenálláshoz.

4. kérdés: Hogyan kell kezelni az enyhe szárszivárgást? El kell távolítani a teljes szelepet?

V: Nem kell eltávolítani a szelepet a csővezetékből; a probléma gyorsan megoldható a felső tömszelence eltávolításával és a belső tömítés cseréjével. Ez a folyamat egyszerű, és minimálisra csökkenti a karbantartási állásidőt.

5. kérdés: A pneumatikus vagy elektromos működtetők utólag felszerelhetők kézi szelepekre?

V: Igen. A szeleptest univerzális, meghosszabbított szár kialakítással rendelkezik, amely lehetővé teszi az automatizálás frissítését egy megfelelő nyomatékkal rendelkező működtető egyszerűen csatlakoztatásával – nincs szükség szelepház cserére vagy csővezeték módosítására.

6. kérdés: A különböző nyomásértékekkel rendelkező karimák (PN16, PN25, PN40) felváltva használhatók?

V: Keverésük nem ajánlott. A különböző nyomásértékekkel rendelkező karimák vastagságban, csavarfurat-átmérőben és nyomástartó szabványban különböznek; összekeverésük olyan biztonsági kockázatokat rejt magában, mint a nagynyomású szivárgás vagy a karima deformációja. A kiválasztásnak meg kell egyeznie a csővezeték tervezett nyomásértékével.

7. kérdés: Milyen gyakran kell karbantartani a szelepet? A kopó alkatrészeket rendszeres időközönként cserélni kell?

V: Normál működési feltételek esetén, amelyek tiszta vizet vagy olajat tartalmaznak környezeti hőmérsékleten, elegendő évente egyszer ellenőrizni. Magas hőmérsékletű, gáz- vagy korrozív közegű alkalmazások esetén az ellenőrzéseket hathavonta kell elvégezni. Ha a tömítésen és a szelepüléken nincs kopás vagy szivárgás jele, akkor továbbra is használhatók; a kopó alkatrészek cseréje csak szivárgás esetén szükséges, így nincs szükség a kötelező időszakos cserére.

8. kérdés: Mi a teendő, ha a nagy furatú szelepek (DN300, DN350) nehezen működnek?

V: Nagy átmérőjű csővezetékeknél ajánlatos a szelepeket csigahajtóművel felszerelni a működési nyomaték jelentős csökkentése érdekében; automatizált alkalmazásokhoz pneumatikus vagy elektromos hajtóművek telepíthetők a távoli, egyérintéses működtetés érdekében, így nincs szükség a kézi kezelésre.
