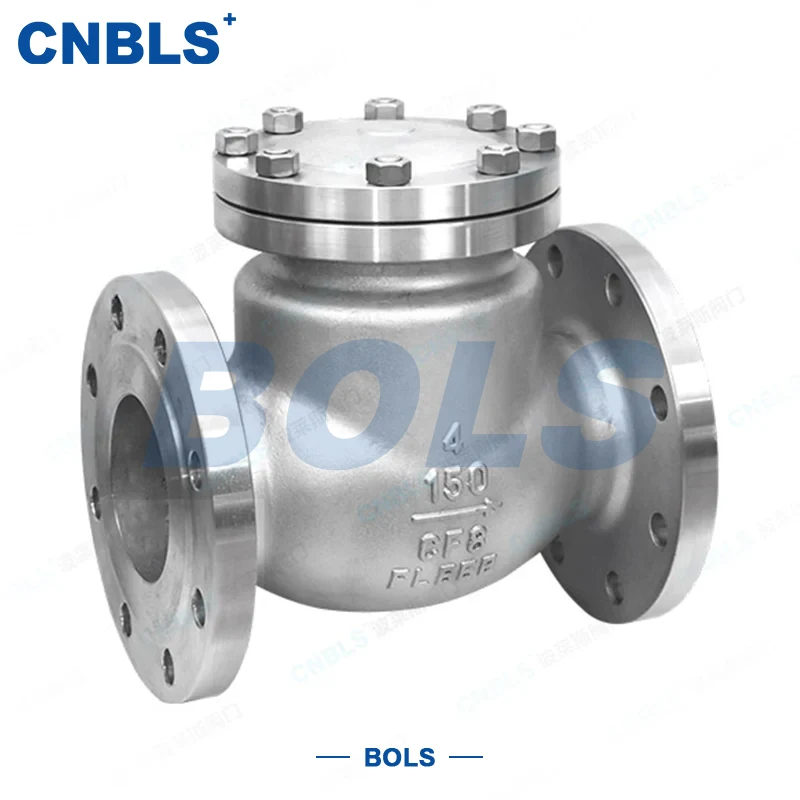

ANSI rozsdamentes acél lengőkarimás visszacsapó szelepek

Az ANSI rozsdamentes acél lengőkarimás visszacsapó szelepek automatikus elzárószelepek, amelyeket szigorúan az ANSI/ASME szabványok szerint terveztek és gyártottak. A rozsdamentes acél korrózióállóságát ötvözik a lengő típusú szerkezet előnyeivel, amelyek főként rozsdamentes acél testből, motorháztetőből, lengőtárcsából, zsanérmechanizmusból és karimás végekből állnak.

A működési elv egyszerű és megbízható: Előreáramlás közben a közepes nyomás a tárcsát a csuklópánt körül forgatja, hogy kinyíljon, így biztosítva a zökkenőmentes áramlást. Visszaáramlás esetén a tárcsa automatikusan bezáródik saját súlya és ellentétes nyomás hatására, szorosan megakadályozva a visszaáramlást és védve a csőrendszert és az utánfutó berendezéseket.

Szilárd és könnyen karbantartható karimás csatlakozásokkal és kiváló korrózióállóságukkal ezeket a szelepeket széles körben használják petrolkémiai, földgáz-, élelmiszer- és gyógyszeripari, vízkezelési és erőműipari ANSI csőrendszerekben. Különösen ideálisak közepesen alacsony és közepesen magas nyomású alkalmazásokhoz, amelyek automatikus visszafolyás-megelőzést, nagy tömítést és korrózióállóságot igényelnek. kulcsfontosságú alkatrészekké válnak, amelyek biztosítják az egyirányú áramlást az ANSI csőrendszerekben.

Alapvető műszaki paraméterek

A termék fő előnyei

ANSI szabványnak megfelelő, erős alkalmazkodóképesség

Szigorúan az ANSI/ASME, API és más amerikai szabványok szerint tervezték és gyártották. Különböző módosítások nélkül közvetlenül alkalmazható különféle ANSI csőrendszerekre, csökkentve a beszerzési és telepítési költségeket. Az ANSI rozsdamentes acél lengőkarimás visszacsapó szelepek kulcsfontosságú összetevői az ANSI csővezetékek visszaáramlásának megelőzésében.

Teljesen rozsdamentes acél, korrózióálló és tartós

ANSI rozsdamentes acél, például F304/CF8, F316/CF8M, kiváló korrózió-, magas hőmérséklet- és kopásállósággal rendelkezik. Stabil, hosszú távú működést biztosít savanyú, klórozott és egyéb korrozív közegekben, csökkentve a csere gyakoriságát és a karbantartási költségeket.

Lengőszerkezet, nagy áramlási hatásfok

Az egy-/két-/többtárcsás kialakítás különböző átmérőknek megfelelő. Sima áramlás, alacsony ellenállás és érzékeny működés. Az akár 0,5 másodperces zárási reakció gyorsan blokkolja a visszaáramlást, hatékonyan védve a szivattyúkat, kompresszorokat és berendezéseket a vízkalapácstól.

Megbízható tömítés, széles alkalmazási kör

Kemény tömítés magas hőmérsékletű, részecsketerhelésű és nagy kopási körülményekhez; lágy tömítés közepes-alacsony hőmérsékletű és tiszta közeghez. Szilárd karimás csatlakozás megfelel az API 598 Class IV-nek, nincs látható szivárgás, alkalmas alacsony és közepesen magas nyomású körülményekhez.

Nincs külső meghajtó, könnyű kezelhetőség

Automatikusan nyit és zár közepes nyomás és tárcsagravitáció hatására, nincs szükség extra teljesítményre.Egyszerű szerkezet, stabil teljesítmény, alacsonyabb berendezés-befektetés és energiafogyasztás.

Alkatrészek anyagai és szerkezete

(Kiemelje ki a minőséget, biztosítsa a stabil teljesítményt)

Alapkomponensek anyagai

(ANSI-kompatibilis, minőség-ellenőrzhető)

● Test / motorháztető: ASTM A182 F304/F316 (kovácsolt), ASTM A351 CF8/CF8M (öntvény), mindkettő megfelel az ANSI anyagszabványoknak a különböző korrozív körülményekre.

● Tárcsa: Ugyanaz az anyag, mint a test + Sztellitötvözet borítás (ASTM A417 kemény tömítéshez), vagy rozsdamentes acél + PTFE lágy tömítőgyűrű (lágy tömítés), kiegyensúlyozó tömítés és tartósság.

● Csuklós mechanizmus: Kovácsolt 316 rozsdamentes acél; 17 4PH csapadékedzésű rozsdamentes acélból (ASTM A193 630) készült zsanértengely, nagymértékben javítva a kopásállóságot és a szilárdságot az elakadások elkerülése érdekében.

● Tömítések: Inconel ötvözetgyűrű magas hőmérséklethez; PTFE/perfluor-éter gumi közepesen alacsony hőmérsékletű tiszta közegekhez; 316L-es spirális tömítés (ANSI B16.20) a karima tömítéséhez.

● Csavarok / anyák: ASTM A193 B8/B8M (rozsdamentes acél csavarok), ASTM A194 8/8M (illesztő anyák), megfelelnek az ANSI nagynyomású rögzítési szabványainak, megfelelő testanyag az állandó korrózióállóság érdekében.

Szerkezeti jellemzők

(Tudományos tervezés ANSI feltételekhez)

Lengő típusú szerkezet, átmérő szerint rugalmas egy-/két-/többtárcsás opciókkal. Karimás lapka/egységes szerkezet a különböző beépítési igényekhez.Külső csuklópánt az egyszerű karbantartás érdekében.Az egyenes átfolyású kialakítás alacsony ellenállást és érzékeny működést biztosít.Tudományos felépítésével az ANSI rozsdamentes acél lengőkarimás visszacsapó szelepek praktikusságot és stabilitást biztosítanak különféle ANSI csővezeték-alkalmazásokhoz.

Tervezési és gyártási szabványok

Kiválasztási irányelvek

Pontosan megfelel az ANSI nyomásosztálynak

Class150 (PN20) alacsony nyomáshoz; Class300 (PN50) közepes nyomáshoz; Class600 (PN100) közepes-magas nyomáshoz. Szigorúan igazítsa a csővezeték osztályát a túlnyomás elkerülése érdekében. Az ANSI rozsdamentes acél lengőkarimás visszacsapó szelepeket ennek megfelelően kell kiválasztani a biztonságos működés érdekében.

Válassza ki a lemez szerkezetét átmérő szerint

Kis átmérő (NPS 1/2"~2"): egytárcsás lengő típus, alacsony ellenállás, érzékeny hatás.Nagy átmérő (NPS 3" és nagyobb): dupla/több tárcsa, csökkenti a vibrációt és a vízkalapács kockázatát.

Válassza ki a tömítés típusát a működési feltételek szerint

Magas hőmérséklet (>200 ℃), részecskék vagy nagy kopás → fém kemény tömítés (Stellite overlay). Közepes-alacsony hőmérséklet (≤200 ℃), tiszta közeg → lágy tömítés (PTFE/perfluor-éter) a közel nulla szivárgásért.

Igazítsa az anyagot közepes korrózióhoz

Általános nem korrozív közeg → 304 (F304/CF8).Klórozott, savanyú vagy korrozív közeg → 316 (F316/CF8M).Erős korrózió → átalakítás speciális rozsdamentes acélra a hosszabb élettartam érdekében.

Egyezzen meg az ANSI karima specifikációival

A tömítés meghibásodásának elkerülése érdekében ellenőrizze, hogy a homlokzati típus (RF/RJ) és az anyagminőség teljesen megegyezik-e a csővezeték karimákkal.

Üzemeltetés és karbantartás

(Az élettartam meghosszabbítása, a stabil működés biztosítása)

Telepítési megjegyzések

● Telepítés előtt: ellenőrizze, hogy az osztály, az anyag, az átmérő és a karima felülete megegyezik az ANSI rendszerrel. Ellenőrizze a testet, a tárcsát és a zsanérokat, hogy nem sérültek-e. Kézzel tesztelje a tárcsa mozgását a zökkenőmentes működés érdekében.

● Szerelje be az áramlási irány nyílának megfelelően, hogy biztosítsa, hogy az előre áramlás kinyitja a lemezt. A fordított telepítés szigorúan tilos.

● Hagyjon elegendő helyet a tárcsa oldalán a teljes nyitáshoz, kerülje a csövek vagy falak akadályozását.

Rutin karbantartás

● Rendszeresen ellenőrizze a karima és a motorháztető tömítéseit; szivárgás esetén húzza meg újra a csavarokat vagy cserélje ki a tömítéseket.

● Rendszeresen szerelje szét a belső törmelékek tisztításához, kenje be magas hőmérsékletű zsírral a csuklópánt tengelyét az elakadás elkerülése érdekében.

● Nagy átfolyású vagy nagy méretű alkalmazásokhoz szereljen fel vízkalapács-levezetőket az áramlás irányába. Az ütések csökkentése érdekében lassan zárja el a felfelé irányuló szelepeket.

Újraindítás a hosszú távú leállás után

Újraindítás előtt: manuálisan ellenőrizze a tárcsa mozgását, ellenőrizze a belsejét eltömődés vagy tömítés sérülése szempontjából. Lassan nyissa ki a közeget, és fokozatosan növelje a nyomást és az áramlást, hogy elkerülje az elakadást vagy a tömítés meghibásodását.

Alkalmazási mezők

Az ANSI megfelelőséggel, korrózióállósággal, megbízható tömítéssel és érzékeny működéssel az ANSI rozsdamentes acél lengőkarimás visszacsapó szelepeket széles körben használják az ANSI csőrendszerekben:

● Petrolkémiai: maró hatású közegek, például vegyi folyadék, savanyú olaj, sav és lúg, alacsony és közepesen magas nyomáson.

● Földgáz: földgáz- és PB-gázvezetékek, erős korrózióállóság, megbízható visszafolyás-gátló.

● Élelmiszer és gyógyszerészet: tiszta közepes csővezetékek, nagy pontosságú tömítés, higiénikus minőségű.

● Vízkezelés: klórozott víz, szennyvíz és korrozív közegkezelő rendszerek.

● Energiaipar: erőművi segédrendszerek és gőzvezetékek, magas hőmérséklet és kopásálló.
