Vékony, rozsdamentes acél karimás golyóscsapok

Megbízható gyártóként fejlett gyártási technológiával, a Bolaisi a helytakarékos folyadékszabályozó szelepekre specializálódott szigorú minőségellenőrzés mellett. Vékony, rozsdamentes acél karimás golyósszelepeket szállítunk, amelyek vékony kovácsolt testtel, nagy áramlási hatékonysággal és megbízható tömítéssel rendelkeznek. Testreszabott méreteket és nagykereskedelmi szolgáltatásokat kínálunk a zárt terű ipari csővezetékrendszerek igényeinek kielégítésére.

Kérdés küldése

termékleírás

Vékony, rozsdamentes acél karimás golyóscsapokForgó folyadékszabályozó szelepek vékony kovácsolt testtel és karimás csatlakozással, gyors ki-be és alapáramlás szabályozásra használatosak. 304 / 316 / 316 literes rozsdamentes acélból készültek, egy darabból kovácsolt vékony testtel, teljes furatáramlást, megbízható kétirányú tömítést és könnyű 90°-os működést biztosítanak. Kompaktkéntgolyóscsap, ezek a preferált választás mindenhol, ahol a telepítési hely, a súly és a kapcsolási hatékonyság kritikus fontosságú.

30-50% Vékonyabb test

20-40% Könnyebb súly

≤0,01 MPa Nyomásesés

425 ℃ Max szervizhőm

A termék fő előnyei

Helytakarékos vékony kialakítás

Egyrészes kovácsolt vékony test, 30–50%-kal vékonyabb és 20–40%-kal könnyebb, mint a hagyományos karimás golyóscsapok – ideális szűk helyekre, csúszótalpokhoz és könnyű felszerelésekhez.

Magas áramlási hatékonyság

Teljes furatú golyó sima áramlási pályával; nyomásesés ≤ 0,01 MPa névleges áramlás mellett, lényegesen nagyobb áramlási kapacitás, mint a gömbszelepeknél.

Megbízható kétirányú tömítés

PTFE lágy tömítés vagy fém kemény tömítés magas hőmérsékletű és nagynyomású szolgáltatáshoz; kétirányú tömítés kompatibilis a kétirányú áramlási vezetékekkel.

Könnyű kezelés és alacsony karbantartási igény

90°-os elforgatás a gyors be- és kikapcsoláshoz alacsony üzemi nyomaték mellett; egyszerű szerkezet az alapvető alkatrészek egyszerű cseréjéhez és minimális szennyeződési kockázathoz.

Kiváló minőségű anyagok és megfelelőség

304 / 316 / 316L rozsdamentes acél test, golyó és szár kiváló korrózióállósággal és teljes anyagkövethetőséggel.

Széles nyomás és hőmérséklet tartomány

PN16 – PN100 (150 – 600 osztály) -20 ℃ és 425 ℃ közötti üzemi hőmérséklet tartományban, a tömítés és az ülés kiválasztásától függően.

A termék meghatározása és működési elve

A vékony, rozsdamentes acél karimás golyósszelepek forgó folyadékszabályozó szelepek vékony kovácsolt testtel és karimás csatlakozással, amelyek gyors ki- és kikapcsoláshoz és alapvető áramlásszabályozáshoz használhatók.

0° Teljesen nyitva

A port az áramlási irányhoz igazítva – maximális áramlási kapacitás.

90° Teljesen zárva

Az áramlásra merőleges nyílás – teljes szigetelés.

0-90° Fojtás

A közbenső szögek alapvető áramlásszabályozást biztosítanak.

Az aktuátor a szárat és a golyót 0°–90°-kal elforgatja. A 304 / 316 / 316 literes anyag széles körű médiakompatibilitást biztosít az ipari alkalmazásokban.

Alapvető műszaki paraméterek

A vékony, rozsdamentes acél karimás gömbcsapok különféle hőmérsékleti, nyomás- és közegviszonyokhoz alkalmazkodnak. Minden paraméter szigorú tesztelésen esett át a termék stabilitásának és megbízhatóságának biztosítása érdekében, közvetlenül illeszkedve a vásárló tényleges használati igényeihez.

Paraméter elem	Paraméter értéke
Névleges átmérő	DN15 ~ DN200 (NPS 1/2" ~ 8"); szabvány: DN25, DN50, DN80, DN100
Nyomásosztály	PN16, PN25, PN40, PN64, PN100; 150, 300, 600 osztály
Alkalmazható hőmérséklet	PTFE: -20 ℃ ~ 120 ℃; FKM: -20 ℃ ~ 180 ℃; SS kemény tömítés: -29 ℃ ~ 200 ℃; Sztellit: -40 ℃ ~ 425 ℃
Alapanyag	Test / labda / szár: 304 / 316 / 316L; Tömítések: PTFE / FKM (lágy); SS / Stellite (kemény)
Alkalmazható média	Víz, tengervíz, élelmiszer-folyadék, kőolaj, hidraulikaolaj, vegyi oldószer, gyenge sav/lúg, gőz, sűrített levegő
Működtetés	Kézi (kar / kézikerék), csigahajtómű, elektromos (Modbus opcionális)
Testfelépítés	Egyrészes karcsú kovácsolt test, 30–50%-kal vékonyabb; teljes furat

Fő típusok és alkalmazás-illesztés

Soft Seal kézikönyv

PTFE / FKM · 90°-os gyors működés

Kommunális víz-, légkondicionálás, élelmiszer- és italvezetékek, ahol gyors kézi be- és kikapcsolás szükséges, és nincs szivárgás.

Hard Seal Worm Gear

Fém / Sztellit · Magas hőmérséklet és nyomás

Petrolkémiai, erőművi gőz- és hőolaj-rendszerek, ahol a magas hőmérséklet és a kopásállóság kritikus fontosságú.

Elektromos lágy tömítés

Elektromos működtető · Visszacsatolás opcionális

Automatizált HVAC, vízhálózatok és gyógyszervezetékek, amelyek távvezérlést és szivárgásmentességet igényelnek.

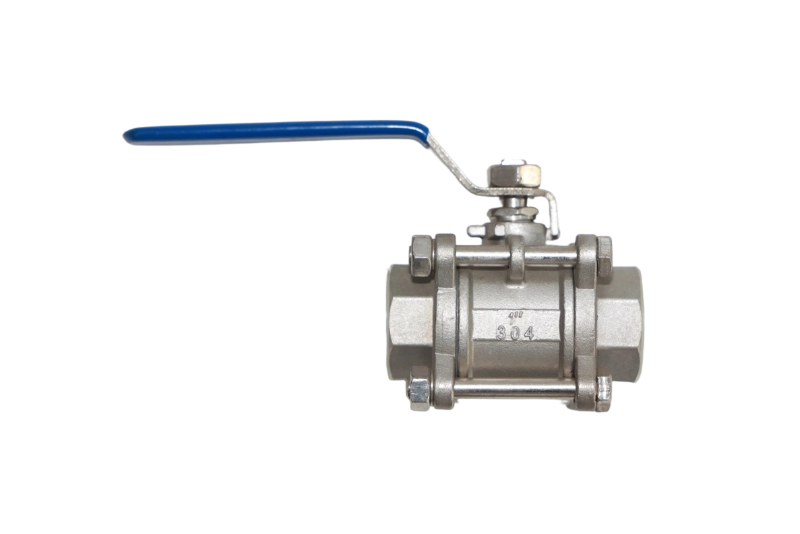

A teljesen automatizált csővezetékekért tekintse meg a mirozsdamentes acél elektromos golyóscsapok. A szűk elosztók menetes csatlakozásait lásd a mirozsdamentes acél belső menetes golyóscsapok.

Anyagválasztási útmutató

Test / labda / szár

304 Általános szolgáltatás

Víz, levegő és olaj; -20 ℃ ~ 100 ℃; költséghatékony az önkormányzati és az általános ipar számára.

316 Korrózióálló

Klorid, tengervíz és gyenge sav szolgáltatás; jobb ütésállóság.

316L Higiénikus fokozat

Erős korróziós és higiéniai szolgáltatás; FDA / 3A-kompatibilis az élelmiszer- és gyógyszergyárakhoz.

Pecsétek

PTFE -20 ℃ ~ 120 ℃

Erős korrózióállóság, nulla szivárgás.

FKM (Viton) -20 ℃ ~ 180 ℃

Kiváló vegyszerállóság.

SS Hard Seal -29 ℃ ~ 200 ℃

Nagynyomású és koptató közeg.

Stellite Hard Seal 425 ℃-ig

Extrém kopásállóság.

Tipikus alkalmazási forgatókönyvek

A vékony, rozsdamentes acél karimás golyósszelepeket vékony kialakításukkal, hatékony kapcsolásukkal és megbízható tömítésükkel széles körben használják csőrendszerekben különböző iparágakban, ahol a telepítési hely és a kapcsolási hatékonyság kritikus fontosságú.

Élelmiszer és gyógyszerészet

316L + PTFE lágy tömítés, vékony kialakítás sűrű gyártósorokhoz.

Petrolkémiai

316 / 316L kemény tömítés, 150-600 osztály, magas hőmérsékletű oldószerekhez és savanyú nyersanyagokhoz.

Városi és Építőipari

304 lágy tömítés vízellátó, HVAC és másodlagos vízellátó rendszerekhez.

Ipari és tengeri

Vékony és könnyű hidraulikus, pneumatikus és tengeri rendszerekhez; erős rezgésállóság.

Új energia és hatalom

Kemény tömítés magas hőmérsékletű hűtő- és gőzvezetékekhez fotovoltaikus, szélerőművekben és erőművekben.

Telepítés és karbantartás

Telepítési pontok

Kétirányú tömítés; kövesse az áramlási nyilat a karbantartás kényelme érdekében; elegendő működési helyet biztosítson.
Tisztítsa meg a karimákat; megfelelő tömítéseket használjon; húzza meg a csavarokat keresztben 2-3 lépésben.
Tisztítsa meg a csővezetéket; ellenőrizze a labda forgását; beszerelés előtt tesztelje az elektromos hajtóművet.
Lassú túlnyomás, légtelenítés, nyomáspróba 30 percig üzembe helyezés előtt.

Karbantartási pontok

Rendszeres ellenőrzés: ellenőrizze a szivárgást, a csavarok feszességét és működését; kenje be a szárat havonta.
Cserélje ki a tömítéseket, az üléseket vagy a tömítést, ha szivárgás lép fel; a kopott kemény tömítési felületeket újrafesteni vagy kicserélni.
Tisztítsa meg a külsőt, vigyen fel rozsdagátló olajat; fokozza a védelmet kloridos/sós környezetben.
Ne javítsa nyomás alatt; finoman tisztítsa meg az elakadásokat; a működtetők biztonságos elhárítása.
Karbantartási nyilvántartások létrehozása az életciklus-kezeléshez.

Miért válassza a Bolaisi szelepeket?

Ellenőrzött minőségbiztosítási rendszer

Tanúsítvánnyal rendelkezikGB/T 19001-2016 / ISO 9001:2015nemzetközi minőségirányítási rendszer.

Házon belüli kovácsolás és megmunkálás

Teljes folyamatvezérlés a nyersanyagtól a kész szelepig saját Wenzhou gyárunkban.

100% nyomás tesztelt

Szállítás előtt minden vékony karimás golyósszelepet héj- és ülékellenőrzéssel tesztelnek.

Mérnöki támogatás

Technikai csapatunk segít kiválasztani a karosszéria anyagát, a tömítés típusát, a nyomásosztályt és a működtetést.

Teljes termékpaletta

Mi is szállítunkrozsdamentes acél karimás golyóscsapok, köpeny szigetelt golyóscsapokésszénacél golyóscsapok.

OEM és ODM elérhető

Egyedi méretek, anyagok, karima szabványok, működtetés és névtábla márkajelzés támogatott.

Termék kép

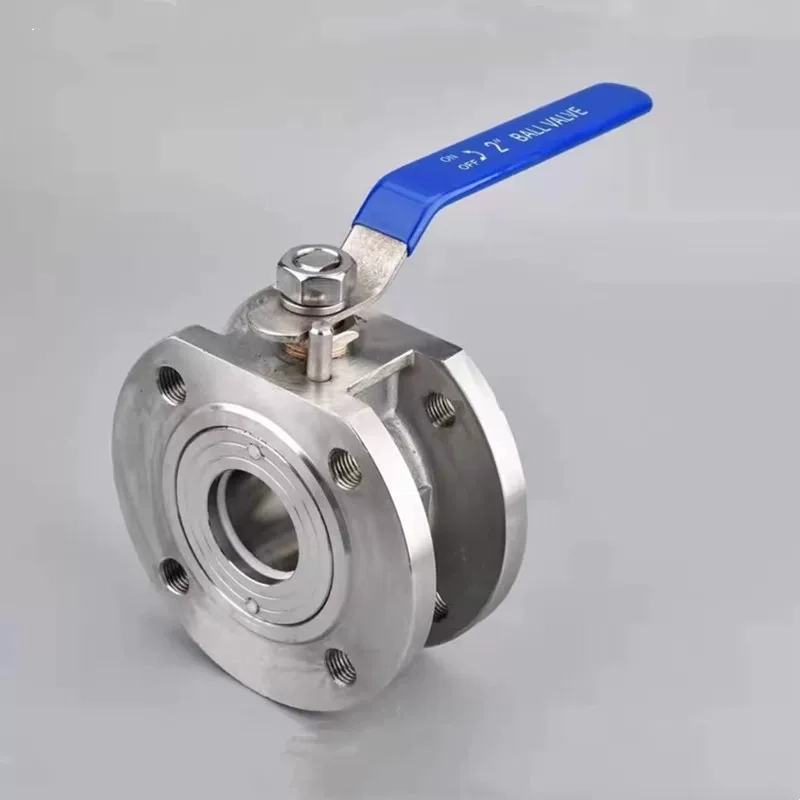

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — Vékony, rozsdamentes acél karimás golyósszelepek – DN15–DN200, PN16–PN100 (150–600 osztály), 304 / 316 / 316L, vékony, kovácsolt test.

Gyakran Ismételt Kérdések

Mi az a vékony rozsdamentes acél karimás golyóscsap?

Ez egy karimás golyóscsap vékony, egyrészes kovácsolt testtel, amely 30–50%-kal vékonyabb és 20–40%-kal könnyebb, mint a hagyományos karimás golyóscsapok. Teljes furatáramlást, kétirányú tömítést és 90°-os gyors be-kikapcsolást biztosít, így ideális szűk helyekhez, sűrű csőelrendezésekhez és könnyű berendezésekhez.

Mennyi helyet és súlyt takarít meg a vékony kialakítás?

A szabványos karimás golyóscsapokhoz képest a vékony kovácsolt test 30–50%-kal vékonyabb és 20–40%-kal könnyebb. Ez csökkenti a támogatási követelményeket, leegyszerűsíti a csőelrendezést és csökkenti a teljes telepítési költséget – különösen értékes csúszótalpak, tengeri rendszerek és moduláris folyamategységek esetében.

Milyen nyomásosztályok és méretek állnak rendelkezésre?

Vékony, rozsdamentes acél karimás golyóscsapokat gyártunk DN15-től DN200-ig (NPS 1/2" - 8"), szabványos DN25, DN50, DN80 és DN100 méretekkel. A nyomásosztályok közé tartozik a PN16, PN25, PN40, PN64, PN100 és a 150, 300, 600 osztály, hogy megfeleljenek a különböző csővezeték-besorolásoknak.

Mi a különbség a lágy tömítés és a kemény tömítés között?

A puha tömítés PTFE vagy FKM üléseket használ -20 ℃ ~ 180 ℃ üzemben, szivárgásmentes - ideális vízhez, HVAC-hoz, élelmiszerekhez és általános vegyi vezetékekhez. A kemény tömítés rozsdamentes acél vagy Stellite üléseket használ -29 ℃ ~ 425 ℃ magas nyomású és koptató közeggel történő használatra – ideális petrolkémiai, gőzipari, hőolajos és erőművi alkalmazásokhoz.

Automatizálható a szelep elektromos működtetővel?

Igen. Minden modell elfogadja az elektromos (be-ki vagy modulációs, Modbus opcionális) és pneumatikus hajtóműveket szabványos ISO 5211 rögzítőlapon keresztül. Csigahajtómű és kézi kar vagy kézikerék opciók is rendelkezésre állnak. Lásd a mirozsdamentes acél elektromos golyóscsapokreferenciaként.

Kínál OEM / ODM gyártást?

Igen. Közvetlen gyárként támogatjuk az egyedi karosszériaanyagokat (304 / 316 / 316L), a tömítés típusát (PTFE / FKM / SS / Stellite), a karima szabványt (GB / ANSI / DIN / JIS), a működtetést és a vásárlói márkajelzést. Küldje el rajzát vagy specifikációját, és ennek megfelelően árajánlatot adunk. Kéremlépjen kapcsolatba velünkrészletekért.

Készen áll vékony, rozsdamentes acél karimás golyósszelepek rendelésére?

Küldje el nekünk méretét, nyomásosztályát, karima szabványát, közegét és hőmérsékletét – mérnökeink 24 órán belül válaszolnak műszaki megoldással és árajánlattal.
