Rozsdamentes acél belső menetes golyósszelepek

Tipikus alkalmazási forgatókönyvek

Az 1000 WOG nagynyomású besorolású, korrózióálló rozsdamentes acél szerkezettel és kényelmes menetes csatlakozással a rozsdamentes acél belső menetes golyósszelepek bonyolult telepítés nélkül illeszkednek a nagynyomású csőrendszerekhez a különböző iparágakban, és pontosan megfelelnek a különféle folyadékszabályozási követelményeknek. A tipikus alkalmazások a következők:

● Petrolkémiai ipar: Nyersolaj, finomított olaj, vegyi oldószerek, korrozív gázok és egyéb közegek csővezetékeiben használják. Alkalmas 1000 WOG nagynyomású körülményekhez. A 316/316L anyag hatékonyan ellenáll a korróziónak és stabil működést biztosít.

● Települési gázipar: A földgáz és PB gáz nagynyomású szállító- és elosztóvezetékeiben használják. A kiváló tömítés megakadályozza a gázszivárgást. Az 1000 WOG besorolás tökéletesen illeszkedik a nagynyomású gázrendszerekhez.

● Ipari gyártás: Hidraulikus rendszerekben, kenőrendszerekben és sűrített levegős rendszerekben alkalmazzák. Gyors működés és zökkenőmentes vezérlés ipari berendezésekhez.

● Élelmiszer- és gyógyszeripar: korrozív tisztítóközegekhez, magas hőmérsékletű gőzhöz és higiénikus folyadékszabályozáshoz használják. A 316L rozsdamentes acél megfelel a higiéniai szabványoknak, szennyeződés veszélye nélkül.

● HVAC és energiaipar: Alkalmas magas hőmérsékletű forró vízhez, gőzhöz és hővezető olajhoz. A fém ülésváltozatok stabil teljesítményt biztosítanak magas hőmérsékletű 1000 WOG körülmények között.

Anyagválasztási útmutató

Az anyagválasztás közvetlenül meghatározza az élettartamot és az alkalmazhatóságot.

304 Rozsdamentes acél (06Cr19Ni10): Általános vízhez, olajhoz, gázhoz (csapvíz, hidraulikaolaj, sűrített levegő, földgáz). Hőmérséklet: -20°C~180°C. Költséghatékony a legtöbb szabványos alkalmazáshoz.

316 Rozsdamentes acél (06Cr17Ni12Mo2): Enyhén korrozív közegekhez (klórozott víz, gyenge sav/lúg, savanyú nyersolaj). Hőmérséklet: -20°C~260°C. Jobb lyuk- és réskorrózióállóság, mint a 304.

316L rozsdamentes acél (022Cr17Ni12Mo2): Erős korrozív közegekhez (erős sav, lúg, klorid gáz). Hőmérséklet: -40°C~260°C. Az ultraalacsony széntartalom elkerüli a szemcseközi korróziót, ideális a súlyos korrozív környezetekhez.

Üléspárosítás:

oPTFE: Kiváló tömítés, normál hőmérséklethez, alacsony kopásállóságú 1000 WOG szerviz.

oPPL: Közepesen magas hőmérséklethez 260°C-ig, jobb hőállóság, mint a PTFE.

oFém kemény tömítés: Magas hőmérséklethez 450°C-ig, nagy kopásállósághoz és ingadozó nyomásviszonyokhoz.

Alapdefiníció

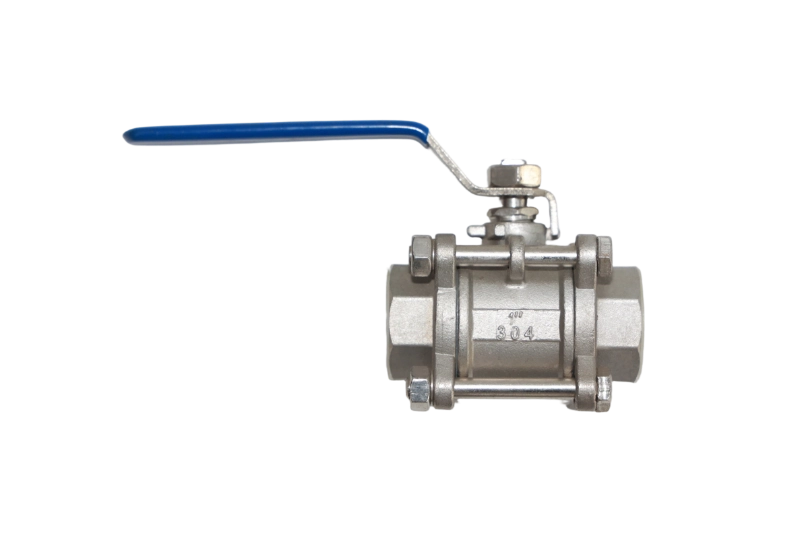

A rozsdamentes acél belső menetes golyósszelepek nagy pontosságú, rozsdamentes acélból készült folyadékszabályozó szelepek belső menetes végekkel és 1000 WOG nyomásértékkel.

Az 1000 WOG egy szabványos ipari besorolás, ami azt jelenti, hogy a szelep alkalmas vízre, olajra és gázra 1000 psi (≈6,9 MPa) nyomáson.

Egy darabból vagy 3 részes házból kapható (a 3 részes a legnépszerűbb az egyszerű karbantartás miatt). A szelep gyorsan nyílik és zár a golyó 90°-os elforgatásával. A menetes végek (NPT/BSPT/G) hegesztés nélküli könnyű felszerelést tesznek lehetővé.

304/316/316L rozsdamentes acélból készült, széles körben használják petrolkémiai, ipari, gáz-, élelmiszer-, gyógyszer- és HVAC rendszerekben.

Főbb jellemzők és alapvető paraméterek

Főbb jellemzők

● Nagynyomású besorolás: Teljes mértékben megfelel az 1000 WOG (6,9 MPa) követelménynek, biztonságos nagynyomású vízhez, olajhoz és gázhoz.

● Könnyű telepítés és karbantartás: a 3 részes kialakítás lehetővé teszi az in-line szolgáltatást; a menetes csatlakozás nem igényel hegesztést.

● Korrózióálló: 304/316/316L rozsdamentes acél test, golyó és szár a hosszú élettartam érdekében.

● Megbízható tömítés: ANSI Class VI puha tömítés, ANSI Class IV fém tömítés, szivárgásmentes.

● Rugalmas működés: Kézi, elektromos vagy pneumatikus működtetés elérhető.

● Széles hőmérsékleti tartomány: -40°C ~ 450°C az ülés anyagától függően.

● Precíz áramlásszabályozás: Alacsony áramlási ellenállás, gyors be- és kikapcsolás és pontos fojtás.

Alapparaméterek táblázata

1000 WOG részletes magyarázata

● W (víz): alkalmas tiszta vízhez, keringető vízhez, csapvízhez, enyhén korrozív szennyvízhez.

● O (Olaj): Ásványolajhoz, hidraulikaolajhoz, kenőolajhoz, gázolajhoz, benzinhez, nehézolajhoz használható.

● G (Gáz): Alkalmas földgázhoz, LPG-hez, sűrített levegőhöz, inert gázhoz, általános korrozív gázhoz.

● 1000: Névleges üzemi nyomás 1000 psi (≈6,9 MPa).

Shell tesztnyomás: 1500 psi (1,5 × névleges)

Tömítésvizsgálati nyomás: 1100 psi (1,1 × névleges)

Alapvető pontok a telepítéshez és karbantartáshoz

Telepítési pontok

1. Ellenőrizze a nyomásosztály, a méret, a menet, az anyag és a közeg kompatibilitását.

2. Telepítés előtt tisztítsa meg a meneteket és a szelepüreget.

3.Használjon PTFE szalagot vagy menettömítő anyagot; megfelelően húzza meg a sérülések elkerülése érdekében.

4.Az üzembe helyezés előtt végezzen nyomáspróbát legalább 30 percig.

5. Működési és karbantartási terület fenntartása; szereljen fel védelmet kültéri használatra.

Karbantartási pontok

1. Rendszeres ellenőrzés a szivárgás, korrózió és működési teljesítmény szempontjából.

2. Tisztítsa meg és védje a külső felületeket a korróziótól.

3. Cserélje ki az üléseket és a tömítéseket, ha elkoptak vagy szivárognak.

4. Működtetett szelepeknél: rendszeresen ellenőrizze a motort, a levegőellátást, a végálláskapcsolókat és a kenést.

5. NE javítsa nyomás alatt. A nyomon követhetőség érdekében rögzítse a karbantartási előzményeket.

Termékelőny

A rozsdamentes acél belső menetes golyósszelepeket közepesen magas nyomású folyadékszabályozásra tervezték. 1000 WOG minősítéssel, korrózióálló rozsdamentes acéllal, kényelmes menetes beépítéssel és felhasználóbarát, 3 részes szerkezettel rendelkeznek, az API 608 és az ASME szabványok szerint készülnek.

A szelepek megbízható tömítést, rugalmas működést és hosszú élettartamot biztosítanak, széles körben használják a petrolkémiai, gázipari, ipari, élelmiszeripari és HVAC területeken. Leegyszerűsítik a csőelrendezést, csökkentik a telepítési és karbantartási költségeket, és megbízható megoldásként szolgálnak kis furatú, nagynyomású folyadékrendszerekhez.
