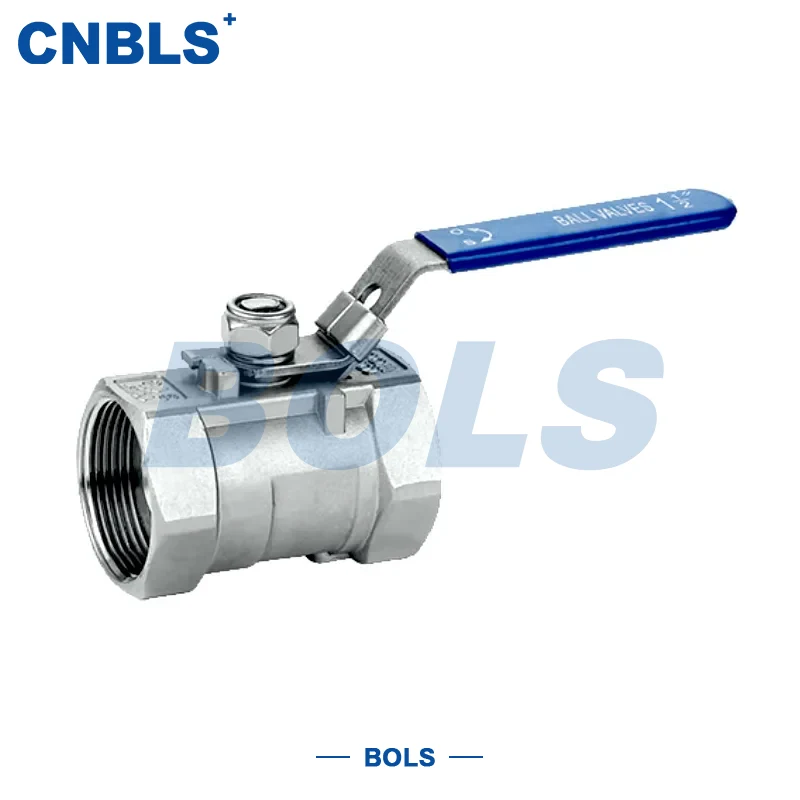

2 db rozsdamentes acél belső menetes golyósszelepek

Alapvető műszaki paraméterek

A 2PC rozsdamentes acél belső menetes golyósszelepeket szigorúan a nemzeti szabványoknak megfelelően tervezték és gyártják, és a paraméterek minden forgatókönyvet lefednek az alacsony nyomástól a közepesig. Közvetlenül megfelelnek a nemzeti szabványos belső menetes csőrendszerek követelményeinek. Minden paraméter szigorú tesztelésen esett át a stabilitás és a megbízhatóság biztosítása érdekében, az alábbi táblázat szerint:

A termék fő előnyei

● GB-kompatibilis és kompatibilis: Teljesen megfelel a GB szabványoknak, közvetlenül illeszkedik a nemzeti menetes csővezetékekhez, nincs szükség további adaptációra.

● Könnyű szétszerelhető és karbantartható: 2 darabból álló, csavarozott test, egyszerű, speciális szerszámok nélkül javítható.

● Megbízható tömítés és alacsony szivárgás: ANSI Class VI puha tömítés / Class IV kemény tömítés; a kettős tömítés megakadályozza a szivárgást.

● Prémium anyagok zord körülményekhez: 304/316/316L/2205 duplex rozsdamentes acél a magas korrózió- és hőmérsékletállóságért.

● Rugalmas működés és nagy áramlási hatékonyság: 90°-os gyors be-kikapcsolás, alacsony áramlási ellenállás; kézi / elektromos / pneumatikus opciók állnak rendelkezésre.

A termék meghatározása és működési elve

A 2PC rozsdamentes acél belső menetes golyósszelepek a GB szabvány szerinti folyadékszabályozó szelepek 2 darabból álló csavarozott testtel, belső menetes végekkel és forgó gömbszerkezettel.

Működési elv: A működtető a szárat és a golyót 0°-90°-ban elforgatja:

● 0°: teljesen nyitott, maximális áramlás

● 90°: teljesen zárt, szoros elzárás

● Köztes szögek: precíz fojtás

Széles körben használják alacsony és közepes nyomású, kis furatú GB csővezetékekben a petrolkémiai, kommunális, élelmiszer-, gyógyszer- és egyéb iparágakban.

Rozsdamentes acél anyagválasztási útmutató

● A 2PC rozsdamentes acél belső menetes golyósszelepek fő alkotóelemei közvetlenül meghatározzák az alkalmazható működési feltételeket és élettartamukat. Pontos kiválasztás szükséges a közeg korrozivitása, a hőmérséklet, a nyomás és a nemzeti szabványok alapján. A konkrét anyagokat és az alkalmazható forgatókönyveket az alábbi táblázat mutatja be, segítve a megfelelő anyag gyors kiválasztását és a kiválasztási hibák elkerülését:

Tervezési és gyártási szabványok

● Méretek: GB/T 12224, GB/T 12253, GB/T 7306

● Anyag: GB/T 24511, GB/T 12459, GB/T 2100

● Tesztelés: GB/T 13927, GB/T 4334, GB/T 26480

● Felület: GB/T 1031, GB/T 15820

● Működtetés: GB/T 12222

Gyors kiválasztási útmutató

A szelepek kiválasztásakor elengedhetetlen a belső menetes csővezetékekre, a közeg jellemzőire és az üzemi feltételekre vonatkozó nemzeti szabvány paraméterek szigorú megfeleltetése. Figyelembe véve a 2PC rozsdamentes acél belső menetes golyósszelepek szerkezeti és teljesítményjellemzőit, a következő kulcsfontosságú pontokat kell követni a kiválasztás során, hogy biztosítsák a szelepek és a csővezetékek tökéletes kompatibilitását, és minimalizálják a használati kockázatokat:

1. Erősítse meg a GB szabványt, a DN-t, a PN-t és a menettípust (G/BSPT/NPT).

2.Válassza ki az anyagot: 304 (általános) → 316 (enyhe korrózió) → 304L/316L (alacsony széntartalmú / korrózió) → 2205 (nagy nyomású / erős korrózió).

3. Hasonlítsa össze a nyomást és a hőmérsékletet: ennek megfelelően válassza ki az ülést (PTFE / PPL / fém).

4. Kiválasztás: puha tömítés (higiénikus / gyúlékony)； kemény tömítés (magas hőmérséklet / részecskék).

5. Kezelés: kézi (egyszerű)；elektromos / pneumatikus (automatikus / távirányítós).

Telepítés és karbantartás

Telepítés

1. Szerelés előtt ellenőrizze a modellt, az anyagot, a nyomást és a menetet.

2. Tisztítsa meg a meneteket és a szelepüreget; használjon PTFE szalagot vagy tömítőanyagot.

3. Kövesse az áramlási nyilat; tartalék üzemeltetési és karbantartási helyet.

4.Egyenletesen, keresztben szerelje össze; nyomáspróba GB/T 13927 szerint.

5. Szereljen be kompenzátorokat szélsőséges hőmérsékletekhez; burkolat kültéri használatra.

Karbantartás

1. Rendszeres ellenőrzés a szivárgás, a rozsda és a működési teljesítmény szempontjából.

2.Tiszta külső; vigyen fel korróziógátló olajat a nem tömítő felületekre.

3. Ha szivárgás lép fel, cserélje ki az üléseket, tömítéseket és tömítéseket.

4. Karbantartja az elektromos/pneumatikus hajtóműveket, ellenőrizze a határértékeket és a visszajelzéseket.

5. Tartalék szelepek: szárazon, félig nyitottan, dugókkal lezárva tárolandó.

Hibaelhárítás

● Szivárgás: húzza meg újra, cserélje ki a tömítéseket / üléseket / szelepeket.

● Elakadt működés: tisztítsa meg az üreget, cserélje ki a kopott alkatrészeket.

● Gyenge tömítés: cserélje ki az üléseket, cserélje ki a golyót, húzza meg újra a csavarokat.

● A hajtómű hibája: ellenőrizze a teljesítményt, a levegőellátást, a motort, a mágnesszelepet.

● Vezessen teljes karbantartási nyilvántartást.

Tipikus alkalmazási forgatókönyvek

● Petrolkémiai: nyersolaj, finomított termékek, vegyi oldószerek, korrozív közegek.

● Kommunális vízellátás: csapvíz, szennyvíz, kisfuratú elosztó vezetékek.

● Élelmiszer és gyógyszerészet: higiénikus csővezetékek, 316L + PTFE, szivárgásmentes.

● Power & HVAC: erőművi segédberendezések, fűtési és hűtőrendszerek.

● Machinery & Marine: hidraulikus rendszerek, kriogén, mélytengeri berendezések (2205).
