Rozsdamentes acél belső menetes T-golyós szelepek

A Bolaisi egyenletes minőséget és professzionális gyártást biztosít az ipari áramlásszabályozási megoldásokhoz. Az API 608 és ASME szabványok szerint épített rozsdamentes acél belső menetes T-golyós szelepeket szállítunk kovácsolt rozsdamentes acéllal, 1000 WOG nyomásértékkel és megbízható T/L port szabályozással. Tapasztalt gyártóként világszerte fejlett menetes tervezést, stabil tömítést és testreszabott projekttámogatást biztosítunk.

Kérdés küldése

termékleírás

Rozsdamentes acél belső menetes T-golyós szelepekmegbízható többportos vezérlést biztosít közepes-nagy nyomású csővezetékekhez. Magas nyomásértékkel, rugalmas áramlási útvonallal, menetes beépítéssel és korrózióálló rozsdamentes acél testtel hatékonyan leegyszerűsítik a csőelrendezést, és csökkentik a telepítési és karbantartási költségeket. Többportoskéntgolyóscsap, széles körben használják számos iparágban, és megbízható megoldásként szolgálnak az áramlás keverésére, eltérítésére és elzárására.

1000 WOG nagynyomású besorolás

1000 psi (≈6,9 MPa) névleges nyomás a stabil teljesítmény érdekében víz-, olaj- és gázszolgáltatásban.

T-típusú és L-típusú többportos vezérlés

T-csatlakozó keveréshez és eltérítéshez, L-port a kapcsoláshoz és elzáráshoz – egy szelep, több áramlási út.

Női menetes telepítés

Szabványos NPT / BSPT / G menetek – nincs szükség hegesztésre, szerszámkönnyű és gyorsan szerelhető.

Kovácsolt rozsdamentes acél test

304 / 316 / 316L egyrészes vagy kétrészes kovácsolt szerkezet a szilárdság és a korrózióállóság érdekében.

ANSI Class VI Zéró szivárgás

A nagy szilárdságú tömítésekkel ellátott PTFE / PPL ülések megbízható, szoros elzárást biztosítanak.

Rugalmas működtetés

kézi fogantyú vagy sebességváltó; elektromos és pneumatikus hajtóművek ISO 5211 rögzítéssel.

Termék meghatározása

A rozsdamentes acél belső menetes T-golyós szelepek egy többnyílású áramlásszabályozó szelep 1000 WOG minősítéssel, alkalmas víz-olaj-gáz szolgáltatásra. T- vagy L-típusú golyót használ az áramlás keverésének, elterelésének vagy 90°-os elforgatással történő átkapcsolásának megvalósításához.

Egy- vagy kétrészes kovácsolt testtel és belső menetes csatlakozással (NPT / BSPT / G) lehetővé teszi a szerszámkönnyű beépítést hegesztés nélkül. 304 / 316 / 316L rozsdamentes acélból készült, nagy szilárdságú, korrózióálló és hosszú élettartamú, széles körben használják petrolkémiai, HVAC, ipari, élelmiszeripari és gyógyszerészeti rendszerekben. A karimás csővezeték csatlakozásokat lásd a mirozsdamentes acél karimás golyóscsap.

Műszaki paraméterek

Paraméter elem	Paraméter értéke
Nyomásosztály	1000 WOG (1000 psi ≈ 6,9 MPa); Shell Test: 1500 psi (≈10,3 MPa); Tömítési teszt: 1100 psi (≈7,6 MPa)
Névleges átmérő	1/4" ~ 2" (DN8 ~ DN50); Fő méretek: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
Labda típus	T-Type (3-utas keverés/átirányítás), L-Type (2-utas átirányítás/lekapcsolás)
Testfelépítés és kapcsolat	Egyrészes / 2-részes kovácsolt rozsdamentes acél; Belső menetes (NPT / BSPT / G), hegesztés nem szükséges
Alapanyag	Test / golyó / szár: 304 / 316 / 316L rozsdamentes acél; Ülés: PTFE / PPL; Tömítések: nagy szilárdságú gumi / rugalmas grafit
Alkalmazható hőmérséklet	PTFE ülés: -20 ℃ ~ 120 ℃; PPL ülés: -20 ℃ ~ 200 ℃
Alkalmazható média	Víz, olaj, földgáz, LPG, sűrített levegő, vegyi oldószerek, enyhe/erős korrozív közegek
Működési mód	Kézi (pillangó / négyzet alakú fogantyú / sebességváltó); Opcionális: elektromos (be-ki / moduláló), pneumatikus (egyszeres / kettős működésű), ISO 5211 rögzítés

1000 WOG jelentése

Az 1000 WOG egy univerzális nyomás- és közegbesorolás a szelepiparban:

Víz

Tiszta víz, keringő víz, csapvíz, enyhén maró hatású szennyvíz.

Olaj

Ásványi olaj, hidraulika olaj, kenőolaj, gázolaj, benzin.

Gáz

Földgáz, LPG, sűrített levegő, inert gáz.

1000

Névleges nyomás

1000 psi üzemi nyomás (≈6,9 MPa) közepes-nagy nyomású csővezetékekhez.

T-Type vs L-Type Ball: Alapvető különbségek

Összehasonlító elem	T-típusú labda	L-típusú labda
Útstruktúra	T-alakú 3 utas, három port cserélhető	L-alakú 2 utas, két port csatlakoztatva
Alapfunkció	Keverés, elterelés, konvergálás	Átirányítás, elzárás
Alkalmazható forgatókönyvek	Közepes keverés, hidraulikus elosztás, többcsatornás rendszerek	Áramláskapcsolás, áramkör elzárása
Tömítési teljesítmény	ANSI osztály VI	ANSI Class VI (stabilabb)
Használati tabu	Kerülje a háromirányú teljes nyitást nagy nyomáskülönbség mellett	Szigorúan nincs 3 irányú kapcsolat

Anyagválasztási útmutató

304 rozsdamentes acél

Általános vízhez, olajhoz és gázhoz; -20 ℃ ~ 120 ℃; leggyakoribb alkalmazások.

316 rozsdamentes acél

Enyhén korrozív közegekhez és klorid tartalmú folyadékokhoz; jobb ütésállóság.

316L rozsdamentes acél

Erősen korrozív, savas, lúgos és klorid gázokhoz; kiváló hegeszthetőség és korrózióállóság.

Üléspárosítás

PTFE: jó tömítés, általános hőmérséklet. PPL: magas hőmérséklet 200 ℃-ig.

Alapvető jellemzők

Nagynyomású névleges

1000 WOG (6,9 MPa), stabil a nagynyomású szolgáltatáshoz.

Több portos vezérlés

T/L típusú golyók keveréshez, tereléshez és kapcsoláshoz.

Könnyű telepítés

Szabványos NPT / BSPT / G menetek, hegesztés nem szükséges.

Prémium anyagú

Kovácsolt rozsdamentes acél test kiváló korrózióállósággal.

Megbízható tömítés

ANSI Class VI nulla szivárgási teljesítmény.

Rugalmas működés

Kézi / elektromos / pneumatikus, ISO 5211 szerelhető.

Széles hőmérsékleti tartomány

-20 ℃ ~ 200 ℃ az ülés anyagától függően.

Telepítés és karbantartás

Telepítési pontok

Erősítse meg a golyó típusát (T/L), méretét, nyomását, menetét és anyagát.
Telepítés előtt tisztítsa meg a meneteket és a szelepüreget.
PTFE szalagot vagy menettömítőt használjon; húzza meg rendesen.
Foglaljon elegendő helyet a fogantyú számára.
Használat előtt végezzen nyomáspróbát 1000 WOG szabvány szerint.

Karbantartási pontok

Rendszeres ellenőrzés szivárgás, korrózió és működés szempontjából.
Tisztítsa meg és alkalmazza a külső alkatrészeket korróziógátló védelemmel.
Cserélje ki az üléseket és a tömítéseket, ha szivárgás lép fel.
Elektromos / pneumatikus hajtóműveknél: ellenőrizze a motort, a levegőellátást és a végálláskapcsolókat.
Ne javítsa nyomás alatt.

Tipikus alkalmazási forgatókönyvek

Petrolkémiai:közeg keverése, átirányítása és kapcsolása.
Ipari gyártás:hidraulikus rendszerek és hűtőkörök.
Városi HVAC:víz keverése és elosztása.
Élelmiszer és gyógyszerészet:szaniterfolyadék ellenőrzés (316L).
Gáz és energia:földgáz / LPG vezeték kapcsolás.

Miért válassza a Bolaisi szelepeket?

Ellenőrzött minőségbiztosítási rendszer

Tanúsítvánnyal rendelkezikGB/T 19001-2016 / ISO 9001:2015nemzetközi minőségirányítási rendszer.

Házon belüli kovácsolás és megmunkálás

Teljes folyamatvezérlés a nyersanyagtól a kész szelepig saját Wenzhou gyárunkban.

100% nyomás tesztelt

Szállítás előtt minden T-golyós szelepet 1000 WOG követelménynek megfelelően héj- és tömítésvizsgálatnak vetnek alá.

Mérnöki támogatás

Technikai csapatunk segít kiválasztani a T- vagy L-típust, az ülés anyagát, a menetszabványt és a működtetést.

Teljes termékpaletta

Mi is szállítunkrozsdamentes acél belső menetes golyóscsapok, rozsdamentes acél elektromos golyóscsapokésháromutas karimás golyóscsapok.

OEM és ODM elérhető

Egyedi méretek, anyagok, menettípusok, működtetés és névtábla márkajelzés támogatott.

Termék kép

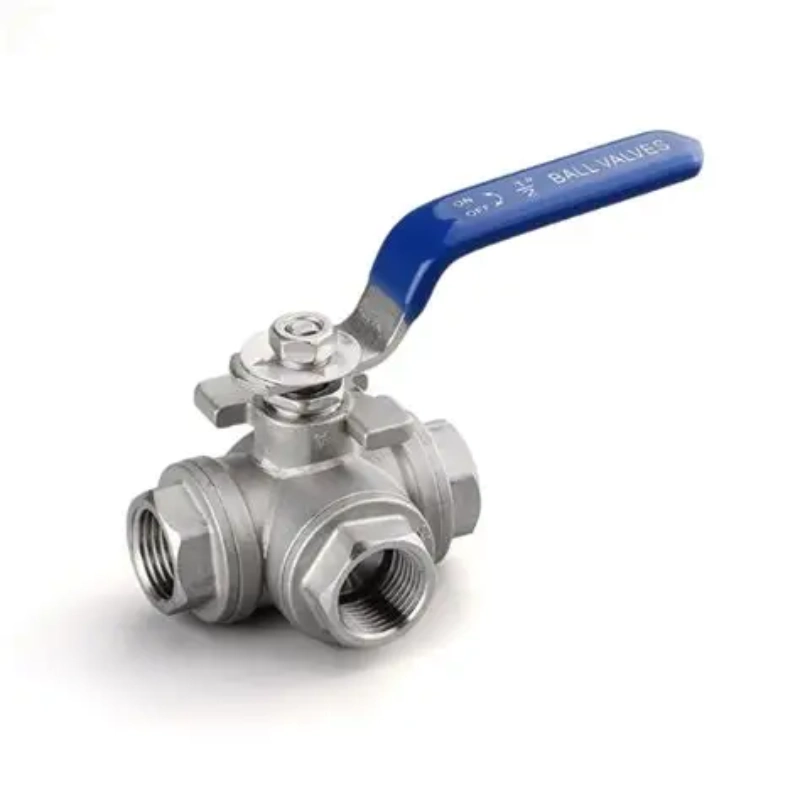

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — Rozsdamentes acél belső menetes T-golyós szelepek - 1000 WOG, T-típus / L-típus, DN8-DN50, NPT / BSPT / G menetes.

Gyakran Ismételt Kérdések

Mi a különbség a T-típusú és az L-típusú háromutas golyóscsap között?

A T-típusú golyó T-alakú átjáróval rendelkezik, amely felcserélhetően összeköt három portot, így ideális az áramlások keverésére, elterelésére és konvergálására. Az L-típusú golyó L-alakú átjáróval rendelkezik, amely egyszerre csak két portot köt össze, így alkalmas az áramlás átkapcsolására és elzárására. Válasszon T-típust a keveréshez és L-típust az elválasztó vagy leválasztó áramkörökhöz.

Mit jelent az 1000 WOG egy gömbcsapon?

Az 1000 WOG azt jelenti, hogy a szelep 1000 psi (≈6,9 MPa) üzemi nyomásra van méretezve víz-, olaj- és gázszolgáltatásban. Ez a menetes rozsdamentes acél golyóscsapok általános iparági minősítése, és a vizet, olajat, földgázt, PB-gázt és sűrített levegőt kezelő közepes-nagy nyomású csővezetékekhez való alkalmasságot jelzi.

Milyen méretek és menetszabványok állnak rendelkezésre?

Rozsdamentes acél belső menetes T-golyóscsapokat gyártunk 1/4"-től 2"-ig (DN8-tól DN50-ig), 1/2", 3/4", 1" és 1-1/2" fő méretekkel. A szabványos menetopciók közé tartozik az NPT, BSPT és G (BSPP). Egyedi menetszabványok kérésre rendelkezésre állnak.

Automatizálhatók ezek a szelepek elektromos vagy pneumatikus működtetőkkel?

Igen. Minden modell rendelkezik ISO 5211-es rögzítőbetéttel a hajtómű közvetlen felszereléséhez. Opcióként elektromos (be-ki vagy moduláló) és pneumatikus (egy- vagy kettős működésű) hajtóművek állnak rendelkezésre, így alkalmasak automatizált folyamatirányító rendszerekre. Lásd a mirozsdamentes acél elektromos golyóscsapokreferenciaként.

Mi a maximális üzemi hőmérséklet?

A PTFE-ülékekkel a szelep -20 ℃ és 120 ℃ közötti hőmérsékleten kezelhető. A PPL ülésekkel a tartomány -20 ℃ és 200 ℃ között terjed. Magasabb hőmérsékleti igények esetén kérjüklépjen kapcsolatba velünkmegfelelő alternatív kialakításhoz.

Kínál OEM / ODM gyártást?

Igen. Közvetlen gyárként támogatjuk az egyedi karosszéria-anyagokat, a T/L golyós konfigurációt, a menetszabványokat, a működtetést, a fogantyú típusát és a vásárlói márkát. Küldje el rajzát vagy specifikációját, és ennek megfelelően árajánlatot adunk.

Gyors árajánlatra van szüksége rozsdamentes acél T-golyós szelepekre?

Küldje el nekünk méretét, szabványos menetét, T vagy L csatlakozó típusát, közepes és üzemi nyomását – mérnökeink 24 órán belül válaszolnak műszaki megoldással.
