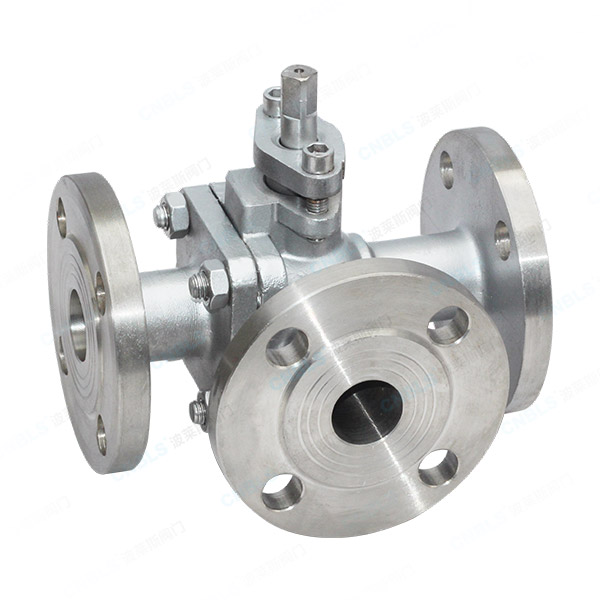

Rozsdamentes acél T-alakú háromutas golyósszelepek

A Stainless Steel Q44F(T) háromutas golyóscsap egy háromutas golyóscsap, amely rozsdamentes acélból (304/316 stb.) készül, és a Q44F(T) sorozat szabványainak megfelelően készül. Alapvető jellemzője, hogy a golyót és a szárat egy egységként öntötték, T-típusú vagy L-típusú áramlási csatornákkal (F-típusú az egyenes átfolyáshoz, T-típus háromirányú áramláshoz). Lehetővé teszi a média összefolyását, eltérítését vagy irányváltását.

A rozsdamentes acél T-alakú háromutas golyósszelepek egyetlen öntvényegységként egyesítik a golyót és a szárat. A T-típusú vagy L-típusú áramlási csatornákkal (F-típusú egyenes átmenőhöz, T-típusú háromutashoz) lehetővé teszi a közegek összefolyását, elterelését vagy váltását. A szelep kompakt szerkezettel, egyenletes áramlási csatornával, kiváló tömítéssel és erős korrózióállósággal rendelkezik.

Kompakt szerkezetének, alacsony áramlási ellenállásának, kiváló tömítésének és magas korrózióállóságának köszönhetően ezt a szelepet széles körben használják olyan ipari területeken, mint a kőolaj, a vegyipar, a vízkezelés, az élelmiszeripar, a gyógyszeripar és az elektromos energia. Különösen alkalmas olyan munkakörülményekre, ahol magas az anyagkorrózióállóság és a folyadékirányváltás követelménye.

Termékjellemzők

1. Egy darabból álló öntvényszerkezet

A szeleptest és a szelepszár egybeöntött, növelve a szerkezeti szilárdságot és biztosítva a stabil működést hosszú távú nagynyomású és magas hőmérsékleti körülmények között.

2. Többfunkciós áramlási csatorna kialakítás

A T-típusú háromutas áramlási csatorna közegösszefolyást, elterelést vagy irányváltást tesz lehetővé, míg az F-típusú egyenes áramlási csatorna alacsony áramlási ellenállású lineáris kapcsolásra alkalmas, hatékony és akadálytalan rendszeráramlást biztosítva.

3. Kiváló tömítési teljesítmény

Opcionális lágy tömítés (PTFE/RPTFE) vagy kemény tömítés (fém tömítés) választható az üzemi körülmények hőmérséklete és a közeg jellemzői alapján, megbízható tömítést, kopásállóságot és erős szivárgásgátló képességet biztosítva.

4. Több meghajtási mód

Támogatja a kézi, csigahajtóműves, pneumatikus (egyszeres/kettős működésű) és elektromos (be-ki/szabályozó) üzemmódokat, különböző beépítési helyekhez és automatikus vezérlési követelményekhez illeszthető.

5. Magas hőmérséklet, nagy nyomás és korrózióállóság

A rozsdamentes acél anyag ellenáll a -46 °C és 425 °C közötti hőmérsékleti tartománynak, és ellenáll az erősen korrozív közegeknek, így stabil, hosszú ciklusú működést biztosít.

6. Rugalmas telepítés

Kapható karimás, menetes vagy tompahegesztett csatlakozásokkal, amelyek megfelelnek a különböző csővezeték-szabványoknak (GB/ANSI) az egyszerű karbantartás és csere érdekében.

Alkalmazások

A rozsdamentes acél T-alakú háromutas golyósszelepeket széles körben használják a következő forgatókönyvekben:

● Kőolaj- és földgázvezetékek irányváltó, elterelő és összefolyó rendszerei

● Savas, lúgos és sóközeg szállítása vegyipari termelésben

● Csővezeték irányváltás és eltérítés vízkezelési projektekben

● Tiszta közeg szállítása élelmiszer- és gyógyszergyártásban

● Gőz- és olajtermék-irányváltó csővezetékek a villamosenergia-iparban

● Szállítórendszerek kis mennyiségű részecskét vagy erősen korrozív hordozót tartalmazó hordozókhoz

Alapvető műszaki paraméterek

Kiválasztási pontok

1. A médiajellemzők egyeztetése áramlási csatornákkal

Válasszon rozsdamentes acél anyagokat (CF8/CF8M/CF3/CF3M) a közeg korrozivitása és tisztasága alapján; válasszon F- vagy T-típusú áramlási csatornákat a funkcionális követelményeknek megfelelően az egyenes vagy háromutas irányváltás eléréséhez.

2. A tömítés típusának kiválasztása

Válassza a lágy tömítésű F-típust normál hőmérsékleti és alacsony nyomású körülményekhez, amely egyensúlyban tartja a kopásállóságot és a tömítési teljesítményt; válasszon kemény tömítésű T-típust a magas hőmérsékletű, nagy nyomású vagy részecsketartalmú közegekhez a kopásállóság és a hosszú élettartam érdekében.

3. Nyomás és hőmérséklet egyeztetése

Válassza ki a csővezeték tervezési nyomásának megfelelő PN/Osztály besorolásokat, 10–20% tartalékkal; A hőmérsékletnek meg kell egyeznie a tömítés típusával és a rozsdamentes acél anyagával, hogy elkerülje a túlmelegedés okozta teljesítményromlást.

4. Névleges átmérő és áramlási illesztés

Válassza ki a megfelelő DN értéket a számított maximális áramlási sebesség és a megengedett nyomásveszteség alapján. A rozsdamentes acél T-alakú háromutas golyósszelepek sima áramlási csatornákkal rendelkeznek, jobb Cv-értékekkel, mint a hagyományos szelepek, és pontos számítás szükséges az alacsony áramlású forgatókönyvekhez.

5. Meghajtó mód és telepítési hely egyeztetése

Válasszon kézi vagy kisméretű pneumatikus hajtásokat szűk helyekre; pneumatikus/elektromos hajtások kiválasztása nagy átfolyású vagy távirányítós alkalmazásokhoz; Győződjön meg arról, hogy a karima szabvány megfelel a rozsdamentes acél szeleptestnek.

Üzemeltetési és karbantartási megjegyzések

Műveleti megjegyzések

1.Az első használat előtt győződjön meg arról, hogy a modell, a nyomásosztály, a névleges átmérő megfelel a munkakörülményeknek, és ellenőrizze, hogy a rozsdamentes acél szeleptest és a karimás csatlakozások mentesek-e.

2. Lassan működjön nyitáskor, záráskor vagy irányváltáskor, nehogy a vízkalapács megsértse a szeleptestet vagy a csővezetékeket; A kézi működtetés során egyenletesen fejtsen ki erőt, és ne csavarja meg erősen a szelepet.

3. Pneumatikus/elektromos szelepeknél működés előtt ellenőrizze a stabil levegőellátást/tápellátást, és figyelje meg a sima mozgást, a pontos irányváltást és a rendellenes zajmentességet.

4.Hosszú távú leállás utáni újraindításkor először engedje le a kondenzvizet és a szennyeződéseket, majd lassan nyissa ki a szelepet.

5. Szigorúan tilos túlnyomásos vagy túlmelegedési körülmények között működni; rendellenességek esetén azonnal állítsa le a hibaelhárítás érdekében.

Karbantartási megjegyzések

1. Hetente ellenőrizze a tömítőfelületet, a tömszelencét és a szeleptest felületét, hogy nincs-e szivárgás, korrózió vagy repedés.

2. Cserélje ki azonnal a szelepüléket, ha a lágy tömítésű F típusú szelepek szivárognak; rendszeresen ellenőrizze a kemény tömítésű T-típusú szelepek kopását, és szükség esetén hajtsa le vagy cserélje ki az alkatrészeket.

3. Negyedévente kenje meg a kézi/csigahajtóműves hajtásokat; engedje le a vizet és rendszeresen ellenőrizze a pneumatikus szelepek olajszintjét.

4. A korrozív közegek működési körülményei miatt rendszeresen ellenőrizze a szeleptestet és a golyót; ürítse ki a közeget és védje a nedvességtől és a portól a hosszú távú tárolás során.

5. Hibaelhárítás: Elakadás esetén először szüntesse meg a nyomást, majd szerelje szét és tisztítsa meg a szennyeződéseket vagy cserélje ki az alkatrészeket; pneumatikus/elektromos meghibásodások esetén vészhelyzet esetén váltson kézi üzemmódra, majd végezze el a hajtómű hibaelhárítását.

6. Hozzon létre egy karbantartási fájlt, rögzítse a modellt, a telepítés dátumát, a karbantartást és a cserealkatrészeket, hogy alapot biztosítson a későbbi karbantartáshoz.
