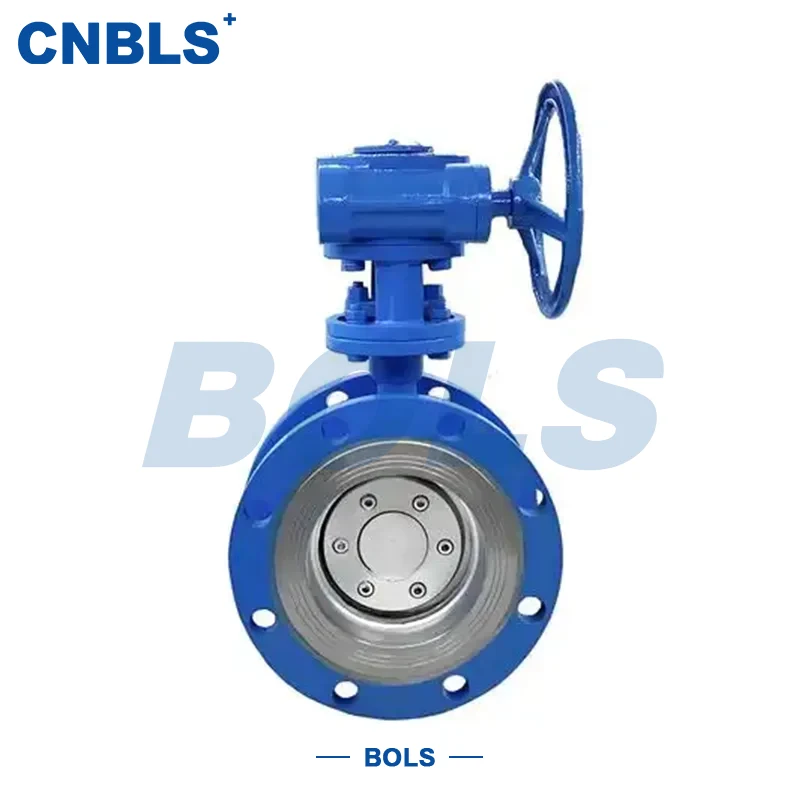

Csigahajtómű meghajtó karima típusú fém kemény tömítésű pillangószelepek

A rozsdamentes acél D343H csigakerekes karimás, fém kemény tömítésű pillangószelep egy ipari minőségű pillangószelep, amelyet magas hőmérsékletre, nagy nyomásra és összetett közegviszonyokra fejlesztettek ki. A háromszoros eltolású kialakításnak, a karimás csatlakozásnak és a csigakerekes működtetőnek köszönhetően megbízható tömítést tesz lehetővé, miközben fenntartja az alacsony működési nyomatékot és a stabil fojtóteljesítményt.

Csigakerekes hajtókarimás típusú fém keménytömítésű pillangószelepekként nyomástartó alkatrészei elsősorban rozsdamentes acélból készülnek, fém keménytömítésű szerkezettel kombinálva. Ez biztosítja a stabil tömítési teljesítményt és a szerkezeti szilárdságot még hosszú távú, magas hőmérsékletű működés, részecskeerózió és gyakori ciklusok mellett is, így alkalmas magas biztonsági és tartóssági követelményeket támasztó ipari rendszerekhez.

Szerkezeti tervezés és működési elv

Háromszoros eltolású kivitel

A szelep axiális, radiális és szögeltolásokat tartalmaz, amelyek lehetővé teszik a tárcsa gyors leválasztását az ülésről működés közben. Ezzel elkerülhető a fém tömítőfelületek közötti csúszósúrlódás, jelentősen csökkentve a kopást és meghosszabbítva az élettartamot. A végső zárási szakaszban az excenteres geometria megbízható fém-fém összenyomást hoz létre a stabil tömítés érdekében.

Csigahajtómű működtetése

A csigakerekes hajtás nagy csökkentési arányt biztosít, jelentősen csökkentve a kézi működtetési nyomatékot – különösen alkalmas nagy átmérőjű és nagy nyomáskülönbségű alkalmazásokhoz. Önzáró képességgel is rendelkezik, megakadályozza a szelep helyzetének megfordítását a rendszer nyomásingadozásai során, és fokozza a működési biztonságot. Áramlásszabályozási alkalmazásoknál a csigakerék sima és pontos szögbeállítást tesz lehetővé.

Karimás csatlakozás

A szelep mindkét végén GB/T 9113 vagy ANSI B16.5 szabványnak megfelelő karimás csatlakozások vannak. Ez biztosítja a nagy csatlakozási szilárdságot, a megbízható tömítést, valamint az egyszerű telepítést, eltávolítást és karbantartást, így ideális a fix csőrendszerek hosszú távú működéséhez.

Főbb termékjellemzők

A teljesen rozsdamentes acél nyomástartó szerkezet kiváló korrózióállóságot és magas hőmérsékleti szilárdságot biztosít

Fém kemény tömítésű kialakítás, amely alkalmas magas hőmérsékletű, nagy nyomású és részecskékkel terhelt közegekhez

A csigakerekes hajtás zökkenőmentes működést biztosít, ideális nagy átmérőjű és nagy nyomatékú alkalmazásokhoz

A háromszoros eltolt szerkezet csökkenti a kopást és meghosszabbítja a tömítés élettartamát

A szabványos karimás csatlakozás erős rendszerkompatibilitást biztosít

Ez a csigakerekes hajtókarimás típusú fém kemény tömítésű pillangószelep egyértelmű előnyöket mutat a megbízhatóság, a karbantarthatóság és a hosszú távú üzemeltetési költségek terén.

Tipikus alkalmazások

Ezekben a megerőltető környezetekben a csigakerekes hajtókarimás típusú fém kemény tömítésű pillangószelepek hosszú távú stabil teljesítményt biztosítanak, és segítenek csökkenteni a nem tervezett állásidőt.

Alapvető műszaki paraméterek (összefoglaló)

Kiválasztási és felhasználási javaslatok

A kiválasztás során gondosan értékelni kell az olyan tényezőket, mint a közeg tulajdonságai, a rendszer nyomása, az üzemi hőmérséklet és a ciklus gyakorisága. Csiszolóanyaggal vagy részecskékkel teli közeghez a sztellithegesztett tömítéspárok használata javasolt. Erősen korrozív környezetben a 316L-es vagy a duplex rozsdamentes acél anyagok előnyösek.

A megfelelő kiválasztása és szabványosított karbantartása jelentősen megnöveli a csigahajtómű-meghajtó karimás típusú fém keménytömítésű pillangószelepek működési stabilitását és élettartamát.

Következtetés

A rozsdamentes acél D343H csigakerekes karimás fém keménytömítésű pillangószelep kiforrott szerkezeti kialakításra, stabil anyagkonfigurációra és megbízható működtetésre épül. Átfogó teljesítménye a biztonság, a tartósság és az alkalmazkodóképesség terén általánosan használt megoldássá teszi a magas hőmérsékletű és nagynyomású pillangószelepes alkalmazásokhoz.
