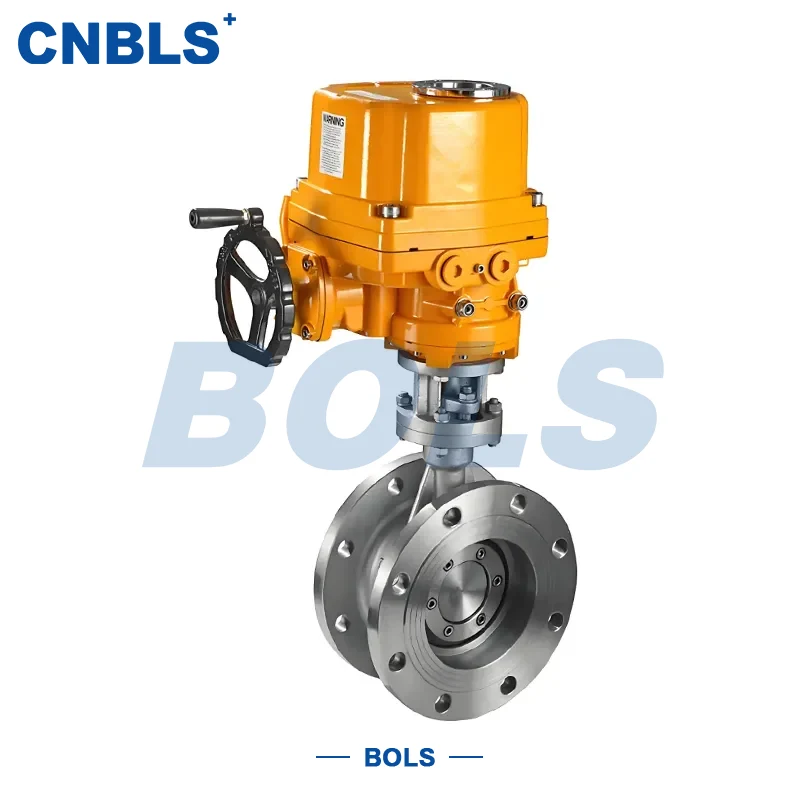

Rozsdamentes acél szellőző pillangószelepek

A rozsdamentes acél D341W szellőző pillangószelep egy középvonalas pillangószelep, amelyet kifejezetten ipari szellőzőrendszerekhez terveztek. Rozsdamentes acél anyagok, például 304, 316, 304L és 316L felhasználásával gyártják, és megfelel a D341W sorozatnak és a szellőző pillangószelepekre vonatkozó vonatkozó ipari szabványoknak. A szelepet karimás csatlakozásokon keresztül szerelik be a szellőzőcsatorna-rendszerekbe, és kézi működtetéssel vagy csigakerekes működtetővel hajtják a tárcsa forgatásához, lehetővé téve a gáznemű közeg nyitását, zárását és áramlásának beállítását.

A tipikus rozsdamentes acél szellőző pillangószelepek kialakítása alacsony nyomású, nagy átmérőjű, poros és korrozív gázviszonyokra lett optimalizálva. Az alapvető tömítési teljesítmény biztosítása mellett teljesíti a szellőzőrendszer áramlási kapacitásra, működési rugalmasságra és hosszú távú stabilitásra vonatkozó követelményeit is.

Felépítés és működési elv

Középvonal tervezés

A szár és a tárcsa ugyanazon a középvonalon osztozik, így a tárcsa működés közben a szár tengelye körül forog. Ez az egyszerű és kiegyensúlyozott szerkezet csökkenti a nyitási nyomatékot, és kiválóan alkalmas hosszú távú használatra nagy átmérőjű szellőzőcsatornákban.

Karimás csatlakozás

A szelepház mindkét végén beépített karimák találhatók, amelyek kompatibilisek a GB/T 9113 vagy ANSI B16.5 szabványokkal. A csavarok segítségével egyszerűen telepíthető, ami megbízható pozícionálást és egyszerű karbantartást biztosít.

Szellőztetés-specifikus tömítés

A „W” a D341W-ben egy szellőztető típusú szerkezetet jelöl, amelyet a szivárgás szabályozására terveztek, nem pedig a nulla szivárgás elérésére. Az opciók közé tartoznak a fém kemény tömítések vagy a fém + fluorgumi kompozit tömítések, amelyek csökkentik a por vagy hőtágulás okozta elakadást, miközben fenntartják a biztonságos működést.

Működtetési lehetőségek

Kisebb méretek: kézi működtetés az egyszerűség és a könnyű karbantartás érdekében

Közepes és nagy méretek: csigakerekes hajtóművek a nagyobb nyomatékért, a könnyebb működésért és a fej feletti vagy központi vezérléshez

Főbb jellemzők

Erős anyagi alkalmazkodóképesség

A rozsdamentes acél konstrukció kiváló korrózió- és oxidációállóságot biztosít, alkalmas kéntartalmú füstgázokhoz, savas gázokhoz és magas páratartalmú környezetekhez.

Alacsony áramlási ellenállás

A középvonalas kialakítás és a vékony tárcsa minimalizálja a légáramlás akadályozását, csökkentve a rendszer ellenállását és az energiafogyasztást.

Szabályozható karbantartási költségek

A kevesebb alkatrésznek és az egyszerű tömítőszerkezetnek köszönhetően a rutin ellenőrzés és karbantartás minimális, így ideális a folyamatosan működő szellőzőrendszerekhez.

Széles működési tartomány

Hőmérséklet-tartomány: -30℃～400℃Nyomástartomány: PN0.1～PN1.0MPa A legtöbb ipari szellőztetési és füstgáz-alkalmazáshoz alkalmas.

Érett, rozsdamentes acél szellőző pillangószelepként kialakítása a rendszer stabilitását és a hosszú távú megbízhatóságot helyezi előtérbe.

Alkalmazások

A D341W rozsdamentes acél szellőző pillangószelepeket széles körben használják:

Kohászat: Nagyolvasztó, szinterezés, porgyűjtés és füstgázkezelő rendszerek

Energiaipar: Kazánlevegő- és füstgázrendszerek, kéntelenítő és denitrifikáló csatornák

Vegyipar: A kipufogórendszerek folyamata korrozív gázokkal

Építőanyagok és cement: Kemencevégű porgyűjtő, meleg levegő keringtető rendszerek

Környezetvédelem: Ipari hulladékgáz-kezelő és -kibocsátó rendszerek

Ezekben az alkalmazásokban a rozsdamentes acél szellőző pillangószelepek elsősorban leválasztásra, szabályozásra és áramláseltérítésre szolgálnak, nem pedig nagynyomású tömítés szabályozására.

Műszaki paraméterek

Kiválasztási és használati javaslatok

A legfontosabb kiválasztási szempontok a következők:

Közepes összetétel és korrozivitás

Tervezési nyomás és üzemi hőmérséklet

Csőméret és beépítési hely

Magas por, magas hőmérséklet vagy folyamatos működés

Poros környezetben perforált rozsdamentes acél tárcsa ajánlott. A magas hőmérsékletű égéstermék-elvezető rendszerekben előnyös a fém kemény tömítések alkalmazása a stabilitás növelése érdekében.

Következtetés

A rozsdamentes acél D341W szellőző pillangószelepet megbízható szerkezet, stabil anyagok és erős alkalmazkodóképesség jellemzi. Szabványos rozsdamentes acél szellőztető pillangószelepként úgy tervezték, hogy megfeleljen az ipari szellőztető- és füstgázrendszerek hosszú távú biztonsági és karbantartási követelményeinek, így praktikus választás a mérnöki projektekhez és a berendezések integrációjához.
