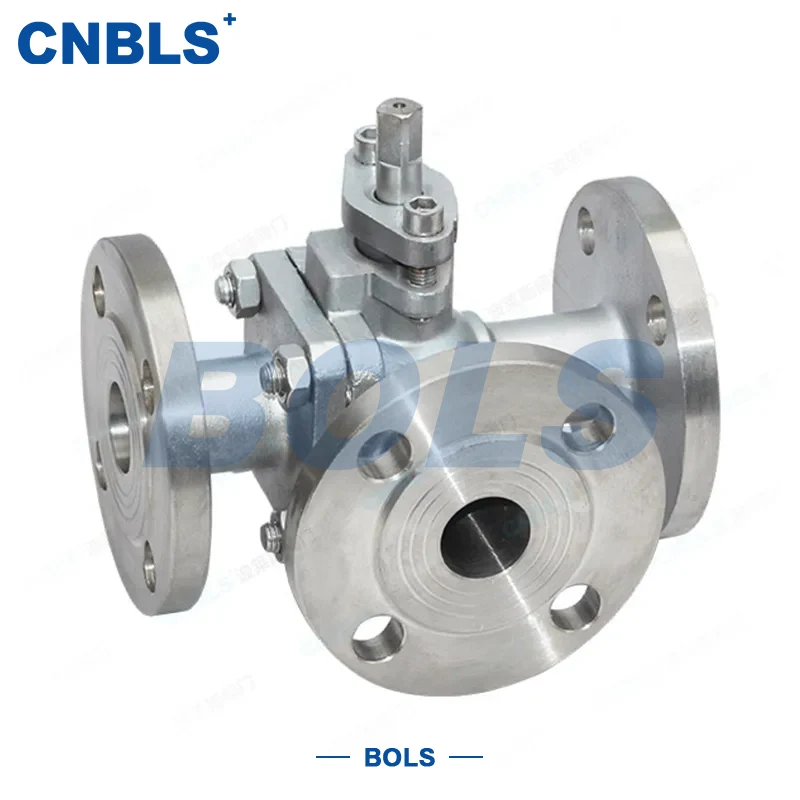

Rozsdamentes acél háromutas karimás golyóscsapok

A rozsdamentes acél háromutas karimás golyósszelepek olyan többjáratú vezérlőszelepekre utalnak, amelyek rozsdamentes acél anyagokból, például 304, 316, 304L és 316L-ből készülnek, és karimás végcsatlakozásokkal rendelkeznek. A szelep beépített golyós-szárú felépítéssel rendelkezik, és T-port vagy L-port áramlási mintával kapható, lehetővé téve a közeg keverését, elterelését vagy irányváltását.

A korrózióálló rozsdamentes acél és a megbízható karimás tömítés kombinációjával a szelep stabil teljesítményt biztosít az igényes ipari környezetben. Olyan rendszerekhez alkalmas, amelyek megbízható csatlakozási integritást és hosszú távú tartósságot igényelnek.

Felépítés és működési elv

A szelep úgy működik, hogy a golyót a száron keresztül forgatja, hogy az áramlási utakat váltsa a különböző nyílások között.

T-port: Az áramlás keverésére vagy elterelésére szolgál

L-port: Két vonal közötti irányváltásra szolgál

Karimás végek: Biztosítsa a pontos igazítást és a biztonságos tömítést

Az áramvonalas belső áramlási út segít csökkenteni a nyomásveszteséget, miközben megtartja a kompakt teljes méretet.

Főbb jellemzők

Integrált, nagy szilárdságú kialakítás

A golyót és a szárat egybeépítették, csökkentve az összeszerelési tűrést, és javítva a működési stabilitást és az élettartamot.

Kiváló korrózióállóság

A savak, lúgok, klorid tartalmú közegek és általános korrozív folyadékok kezelésére többféle rozsdamentes acélminőség áll rendelkezésre.

Megbízható karimás tömítés

A karimák megfelelnek a GB/T 9113 és az ANSI B16.5 szabványoknak, kényelmes telepítést és bizonyított tömítési teljesítményt biztosítva.

Rugalmas ülés opciók

Puha ülések és fémülések állnak rendelkezésre a különböző hőmérsékleti és nyomási követelmények kielégítésére.

Automatizálási kompatibilitás

A szelep felszerelhető kézi, csigahajtóműves, pneumatikus vagy elektromos hajtóművekkel az automatizált rendszerekbe való egyszerű integráció érdekében.

Műszaki előírások

Fő anyaglehetőségek

Test és karima

Ülés

Tipikus alkalmazások

A rozsdamentes acél háromutas karimás golyósszelepek olyan ipari rendszerekben használhatók, amelyek áramláseltérítést vagy kapcsolást igényelnek, beleértve:

Olaj- és petrolkémiai üzemek

Finom vegyi feldolgozás

Vízkezelő rendszerek

Élelmiszer- és gyógyszervezetékek

Erő- és gőzrendszerek

Földgáz szállítás

Jól teljesít a többportos vezérlési alkalmazásokban, ahol a tömítés megbízhatósága kritikus fontosságú.

Kiválasztási irányelvek

Anyagillesztés

304/304L általános korrózióhoz

316/316L kloridos vagy erősebb korrozív közegekhez

Duplex 2205 nagynyomású, súlyos kiszolgáláshoz

Port kiválasztása

T-port keveréshez vagy átirányításhoz

L-port az irányváltáshoz

Hőmérséklet illesztése

Puha ülés normál hőmérséklethez

Fém ülés magas hőmérsékletű kiszolgáláshoz

Karima szabvány

Válassza ki a GB vagy ANSI karimarendszereket a csővezeték specifikációi szerint, és erősítse meg az RF vagy RTJ burkolatot.

Működési választás

Pneumatikus vagy elektromos működtetők javasoltak gyakori vagy távoli működtetéshez.

Telepítés és karbantartás

Műveleti megjegyzések

Beszerelés előtt ellenőrizze a szelep modelljét, a nyomásértéket és a karima szabványát

Lassan működtesse a szelepet, hogy elkerülje a vízkalapácsot

Biztosítson stabil levegő- vagy tápellátást az automatizált szelepek számára

Hosszú leállások után öblítse át a csővezetéket, mielőtt újra kinyitná

Karbantartási megjegyzések

Hetente ellenőrizze a karimát és a tömítés tömítését

Kenje meg a szár és a sebességváltó alkatrészeit negyedévente

Ha szivárgás lép fel, azonnal cserélje ki a tömítő alkatrészeket

Húzza meg egyenletesen a karimacsavarokat keresztben

A megfelelő karbantartás segít meghosszabbítani a rozsdamentes acél háromutas karimás golyóscsapok élettartamát és fenntartani az egyenletes tömítési teljesítményt.
