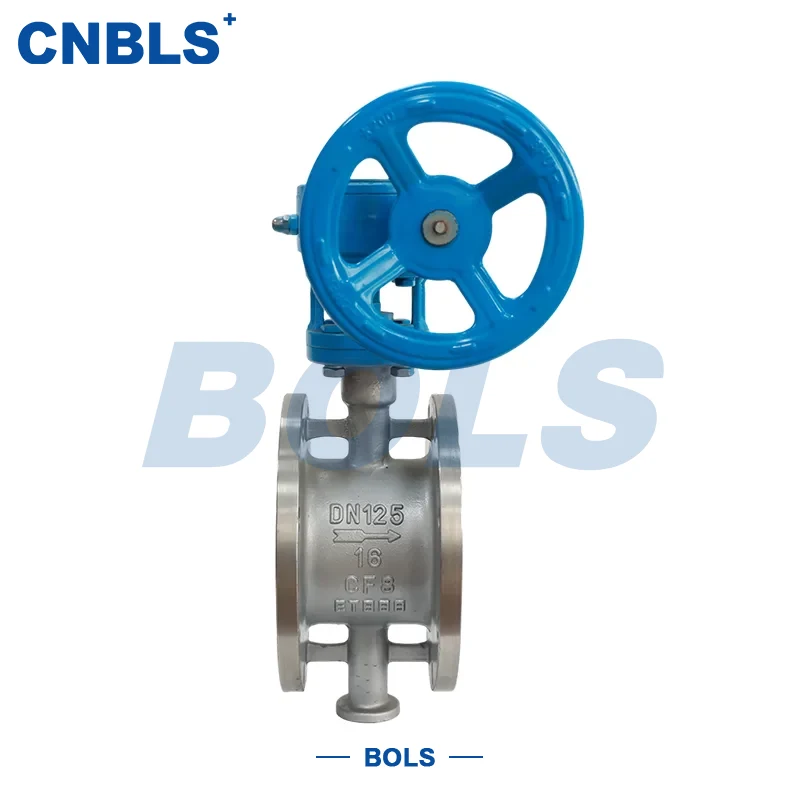

Rozsdamentes acél teleszkópos fémzáras pillangószelepek

A rozsdamentes acél SD343H teleszkópos fémzáras pillangószelep egy közepes és nagy méretű csővezeték-szabályozó szelep, amely háromszoros eltolt szerkezetet, fém keménytömítést, axiális teleszkópos kompenzációt és csigakerékhajtást integrál. A teljes szelepház rozsdamentes acél anyagokból (304/316/304L/316L/2205 duplex rozsdamentes acél stb.) készül, így alkalmas magas hőmérsékletű, nagynyomású és erősen korrozív közegek kezelésére.

A szelepszárat forgató csigakerekes mechanizmus hajtja meg, és a szelep hajtja a tárcsát a nyitás, zárás vagy szabályozási műveletek befejezéséhez, így biztosítva a közeg megbízható elzárását és áramlásának szabályozását. A szeleptest egy beépített teleszkópos kompenzációs szerkezetet tartalmaz, amely további tágulási hézagok nélkül képes elnyelni a csővezetékek hőmérséklet-különbségei által okozott tengelyirányú elmozdulást, hatékonyan csökkentve a rendszerfeszültség-koncentráció kockázatát.

Stabil szerkezeti felépítésének és megbízható fémtömítési teljesítményének köszönhetően a rozsdamentes acél teleszkópos fémtömítésű pillangószelepeket gyakran használják összetett munkakörülményeket, gyakori hőmérséklet-ingadozásokat vagy hosszú vezetékhosszúságú ipari csővezeték-rendszerekben.

Felépítés és működési elv leírása

1. Háromszoros eltolású szerkezettervezés

A szelep az SD343 sorozat bevált háromszoros eltolt pillangószelepes szerkezetét alkalmazza. A háromszoros eltolású kialakításnak köszönhetően a tárcsa a kezdeti nyitási szakaszban gyorsan le tud válni a szelepülékről, és csak a végső zárási fázisban ér el lineáris összenyomást, ami a következő előnyöket nyújtja:

● Alacsony súrlódás nyitás és zárás közben

● Minimális kopás a tömítőfelületen

● Stabil nyitási/zárási nyomaték és hosszú élettartam

Ez a szerkezet különösen alkalmas fém kemény tömítési alkalmazásokhoz, megőrizve a megbízható tömítési teljesítményt még magas hőmérsékleten és nagy nyomáson is.

2. Fém keményzáras rendszer

Mind a szelepülék, mind a tárcsatömítés felülete precíziós megmunkálású és fémanyagból köszörült, kétféle változatban kapható: rozsdamentes acél háztömítés vagy Stellite 6 fedőhegesztő szerkezet. A következőket kínálja:

● Ellenáll a magas hőmérsékletnek és nyomássokkoknak

● Kiváló erózió- és kopásállóság a részecskékkel teli közeggel szemben

● Alkalmas gyakori nyitási és zárási műveletekre

A fém keménytömítésű kialakítás biztosítja, hogy a szelep stabil tömítési teljesítményt tartson fenn magas hőmérsékletű gőzben, füstgázban és részecsketartalmú közegben.

3. Teleszkópos kompenzációs szerkezet

A szelep beépített axiális teleszkópos mechanizmussal van felszerelve, amely bizonyos tartományon belül szabadon tágulhat és összehúzódhat, hogy kompenzálja a csővezetékek hőtágulása és összehúzódása által okozott elmozdulást:

● A kitágulási/összehúzódási tartomány a névleges átmérőtől függően változik

● Hatékonyan csökkenti a karimás csatlakozási feszültséget

● Növeli a rendszer általános biztonságát

Ez a kialakítás különösen kritikus fűtési csőhálózatok, nagy távolságú szállítóvezetékek és jelentős hőmérséklet-ingadozású rendszerek esetében.

4. Csigahajtómű meghajtó mechanizmus

A szelep alapfelszereltsége csigakerekes hajtóegységgel, kézikerékkel párosítva a működéshez, és a következő jellemzőkkel rendelkezik:

● Nagy áttétel a könnyű nyitáshoz és záráshoz

● Támogatja a pontos áramlásszabályozást

● Kiváló önzáró teljesítmény a stabil működés érdekében

Nagy átmérőjű vagy nagynyomású alkalmazásokban a csigahajtómű hatékonyan csökkentheti az üzemi terhelést és javíthatja a helyszíni üzembiztonságot.

Főbb termékjellemzők

● Teljesen rozsdamentes acél szerkezet a stabil korrózióállóságért

● A háromszoros eltolt kialakítás alacsony nyitási/zárási nyomatékot és minimális kopást biztosít

● A fém kemény tömítés alkalmas magas hőmérsékletű és nagynyomású közegekhez

● A szelepház beépített teleszkópos kompenzációs funkciója csökkenti a csővezeték feszültségét

● A karimás csatlakozás kényelmes telepítést és karbantartást tesz lehetővé

● A csigakerekes hajtás sima és megbízható működést biztosít

A rozsdamentes acél teleszkópos fémzáras pillangószelepek kiegyensúlyozzák a tömítés megbízhatóságát és a szerkezeti stabilitást bonyolult munkakörülmények között, így ideálisak a hosszú távú, folyamatos működésű rendszerekhez.

Tipikus alkalmazások

Műszaki paraméterek

Anyag konfiguráció leírása

Kiválasztási és használati javaslatok

A rozsdamentes acél teleszkópos fémtömítésű pillangószelepek kiválasztásakor a következő kulcsfontosságú tényezőkre kell összpontosítania:

1. Közepes jellemzők: Válassza ki a megfelelő rozsdamentes acélt és tömítőanyagokat a közepes korrozivitás és a részecsketartalom alapján.

2. Nyomás és hőmérséklet: egyeztesse meg a tervezett nyomást, és tartson fenn megfelelő biztonsági tartalékot.

3. Csővezeték elmozdulása: Győződjön meg arról, hogy a szelep teleszkópos kompenzációs tartománya meghaladja a csővezeték tényleges tengelyirányú elmozdulását.

4. Karima szabványok: Ellenőrizze, hogy megfelel-e a helyszíni csővezeték-perem szabványoknak.

5. Működési mód: Nagy átmérőjű vagy nagynyomású alkalmazásoknál előnyben részesítse a nagy áttételi arányú csigakerekes mechanizmusokat.

Összegzés

A tömítési teljesítmény, az elmozdulás kompenzáció és a működési stabilitás egyetlen szelepegységbe történő integrálásával ez a terméksorozat csökkenti a rendszertartozékok számát és javítja a csővezetékrendszerek általános megbízhatóságát.

Közepes nyomással, magas hőmérséklettel és jelentős csővezeték-elmozdulással járó ipari forgatókönyvek esetén a rozsdamentes acél teleszkópos fémzáras pillangószelepek stabil hosszú távú működést biztosítanak, csökkentik a karbantartási gyakoriságot, és kiválóan alkalmasak hosszú távú használatra és mérnöki projektekben történő nagyszabású beépítésre.
