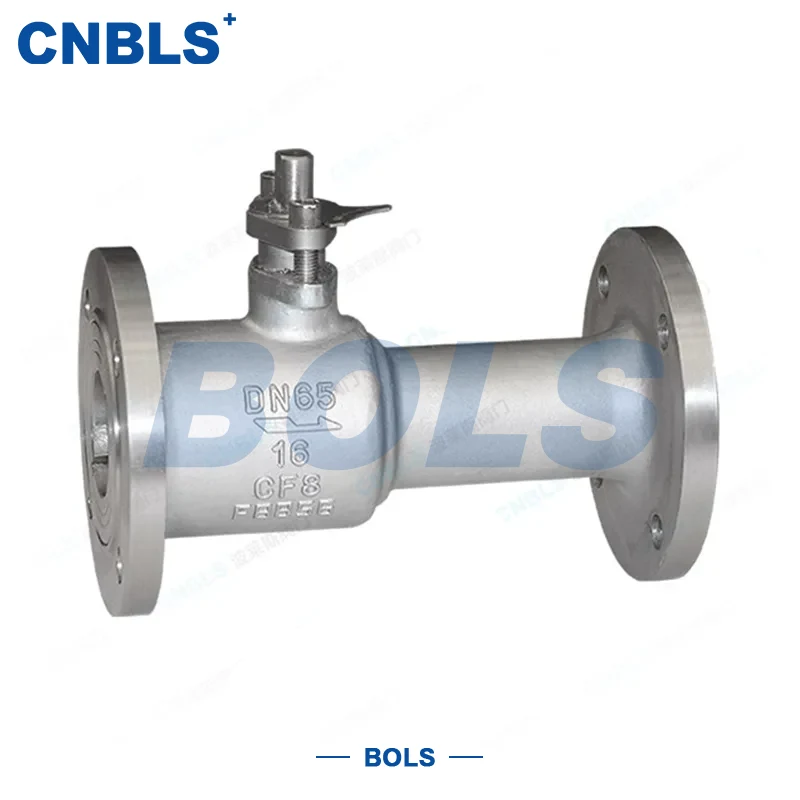

Rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepek

A rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepek egy kifejezetten magas hőmérsékletű és szennyeződésekkel terhelt üzemi körülményekre tervezett elzárószelep. A hőálló rozsdamentes acélból készült és fém keménytömítő rendszerrel felszerelt szelep megbízható tömítést és zökkenőmentes működést biztosít kemény hőmérsékleti környezetben.

A szelep a golyó 90°-os elforgatásával működik. Amikor a furat egy vonalba kerül a csővezetékkel, a közeg gyorsan kiürül; zárt elforgatáskor a magas hőmérsékletű tömítőrendszer biztosítja a szoros elzárást. A hagyományos gömbszelepekkel és dugattyús szelepekkel összehasonlítva a rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepek jobb kopásállóságot, eróziógátló teljesítményt és hosszabb élettartamot kínálnak, így alkalmasak folyamatos vagy gyakori lefúvatásra.

A GB/T 26145-2010 és a kapcsolódó szabványok szerint tervezett szelep biztonságos és stabil működést biztosít igényes ipari rendszerekben.

Főbb termékjellemzők

Hőálló rozsdamentes acél konstrukció

A szelepház és a motorháztető 316L, 321 vagy 310S rozsdamentes acélból készül, hogy megfeleljen a különböző hőmérsékleti tartományoknak, erős korrózióállóságot és magas hőmérsékletű oxidációval szembeni ellenállást biztosítva.

Fém keményzáró rendszer

Az ülés és a golyó Stellite ötvözet bevonattal vagy keményfém bevonattal van ellátva. Ez a nagy keménységű tömítőpár szilárd részecskéket tartalmazó közegben is megbízható tömítést biztosít.

Teljes portos dugulásgátló áramlási útvonal

Az egyenesen átmenő, nagy furatú kialakítás javítja a lefúvatási hatékonyságot és csökkenti az eltömődés kockázatát, különösen az iszapos vagy törmelékes alkalmazásoknál.

Meghosszabbított motorháztető a hővédelem érdekében

A hosszú nyakú motorháztető kialakítása elszigeteli a hőt a csomagolási területtől, védi a szártömítő alkatrészeket, és javítja a működési megbízhatóságot a magas hőmérsékletű üzemben.

Sima és stabil működés

A csonkra szerelt golyós és beragadásgátló kialakítással a rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepek alacsony működési nyomatékot és stabil teljesítményt tartanak fenn még hőtágulási körülmények között is.

Fő műszaki paraméterek

Anyagspecifikációk

Tipikus alkalmazások

A rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepeket széles körben használják olyan rendszerekben, amelyek megbízható, magas hőmérsékletű lefúvatást igényelnek:

Petrolkémiai feldolgozó egységek

Erőművi kazán lefúvató vezetékek

Kohászati ​​magas hőmérsékletű csővezetékek

Gumi- és papíripar

Hőátadó olajrendszerek

Magas hőmérsékletű szennyvíz részecskékkel

Különösen alkalmas olyan durva szolgáltatásokhoz, amelyek magas hőmérsékletet, nagy nyomást és szilárd szennyeződéseket tartalmaznak.

Kiválasztási irányelvek

A rozsdamentes acél magas hőmérsékletű lefúvató golyósszelepek megfelelő működésének biztosítása érdekében vegye figyelembe a következőket:

Hőmérséklet illesztése

≤600°C: 316L

600-650°C: 321

＞650°C: 310S

Pecsét kiválasztása

Enyhe részecskék szervizelése: Stellite kemény tömítés

Súlyos erózió: Volfrámkarbid bevonat

Mindig magas hőmérsékletű grafittömítést használjon

Nyomás és méret megfelelő

Válassza ki a PN besorolást a csővezeték tervezési nyomása alapján. Magas hőmérsékleten a megengedett nyomást GB/T 12224 szerint korrigálni kell. Válassza ki a furatméretet az áramlási sebesség és a részecskeméret alapján.

Speciális média

A savanyú szolgáltatáshoz szükség esetén frissítse a NACE MR0175 szerinti anyagokat.

Telepítési és karbantartási megjegyzések

A meghosszabbított motorháztetőt helyezze távolabb a főbb hőforrásoktól

Húzza meg egyenletesen a karimacsavarokat keresztben

Lefújás közben lassan nyissa ki a szelepet, hogy elkerülje a vízkalapácsot

3-6 havonta alkalmazzon magas hőmérsékletű zsírt

Rendszeresen ellenőrizze a tömítőfelületek kopását

Nyissa ki teljesen és öblítse át a szelepet hosszú leállások előtt

A megfelelő telepítés és rutinszerű karbantartás jelentősen meghosszabbítja az élettartamot és csökkenti a nem tervezett állásidőt.
