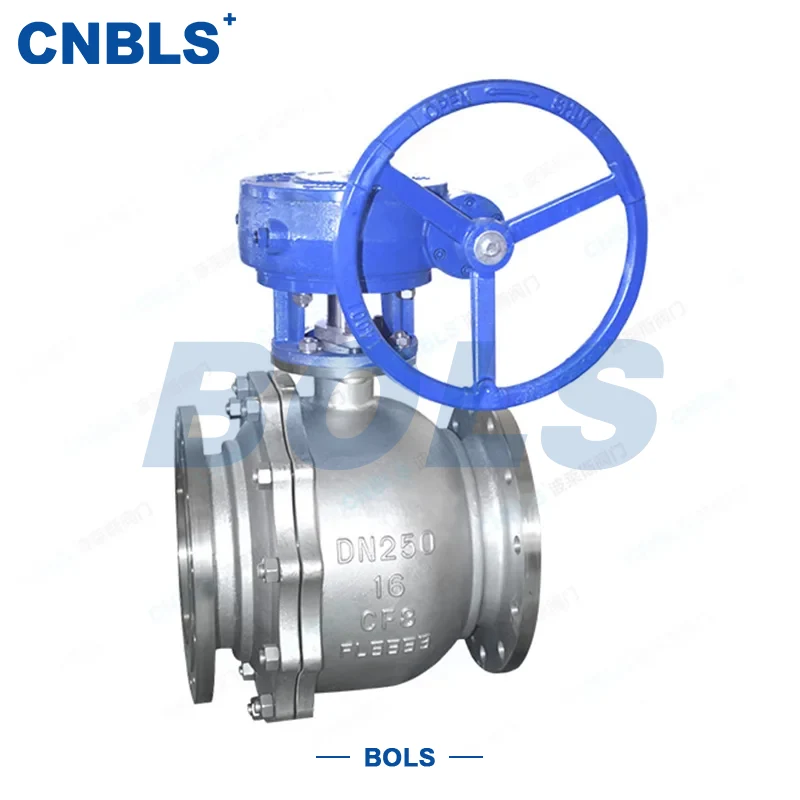

Rozsdamentes acél karimás úszó golyós szelepek

A rozsdamentes acél karimás úszógolyós szelepek egy csővezeték-elzárószelep, amely egy úszó golyót használ záróelemként. A közeg nyomása alatt a golyót szorosan az alsó szelepülékhez nyomják a megbízható tömítés elérése érdekében. A teljes nyitás vagy zárás a golyó 90 fokos elforgatásával érhető el, ami egyszerű kezelést és gyors reagálást biztosít.

Ez a szelep egyszerű szerkezettel és kiváló tömítési teljesítménnyel büszkélkedhet. Alkalmas különféle munkakörülményekhez, amelyek olyan közegeket érintenek, mint a víz, gőz, olajtermékek és korrozív anyagok, és széles körben használják ipari csővezetékrendszerekben, beleértve a kőolajat, a vegyészmérnököt, az elektromos energiát, az élelmiszereket és a gyógyszereket.

Termékjellemzők

Kiváló minőségű rozsdamentes acél anyag

A kulcsfontosságú alkatrészek, beleértve a szelepházat, a golyót és a szelepüléket, 304/316-os rozsdamentes acélból készülnek, kiváló korrózió- és kopásállóságot biztosítva a hosszú távú működési megbízhatóság érdekében.

Karimás csatlakozás az egyszerű telepítéshez

A szabványos karimás csatlakozásnak köszönhetően kényelmes szerelést és szétszerelést tesz lehetővé, valamint kompatibilis a különböző átmérőjű és nyomásosztályú csővezetékrendszerekkel.

Változatos működési módok

Támogatja a kézi (kézikerék), sebességváltó, elektromos és pneumatikus működtetést. A legmegfelelőbb üzemmód az automatikus szabályozási követelmények alapján választható ki.

Kiváló tömítési teljesítmény

A szelepülék lágy tömítőanyagokból, például PTFE-ből, PFA-ból vagy ETFE-ből készül, és a szivárgási arány megfelel az API VI osztálynak a csővezetékrendszer biztonsága érdekében.

Széles alkalmazási kör

A szelep alkalmazható hőmérsékleti tartománya -29-180 ℃, amely lefedi a magas, közepes és alacsony nyomású munkakörülményeket PN1.0-tól PN42-ig, és megfelel a különböző áramlási sebességek és közegek szabályozási követelményeinek.

Nagy megbízhatóság és könnyű karbantarthatóság

Az úszó golyós szerkezet önzáró tömítést valósít meg közepes nyomáson. Kompakt szerkezetű, nem igényel további alátámasztást, könnyen karbantartható, így alkalmas a hosszú távú működésre.

Alkalmazások

A rozsdamentes acél karimás úszógolyós szelepek különféle ipari forgatókönyvekhez alkalmasak:

● Kőolaj- és földgázvezetékek elzárása és áramlásszabályozása

● Korrozív közegek, például savak, lúgok és sók szállítása vegyipari gyártás során

● Csővezeték-szabályozás vízkezelő és gőzrendszerekben

● Tiszta közeg szállítása az élelmiszer- és gyógyszeriparban

● Magas hőmérsékletű és nagynyomású csővezetékek elektromos és termikus rendszerekben

● Folyadékszállítási és csővezeték-lezárási forgatókönyvek

Modellértelmezés

Vegyük példaként a Q41F-16P modellt:

Tervezési és gyártási szabványok

● API 6D: Nemzetközileg elfogadott szabvány, amely a kőolaj- és földgázipar golyóscsapjainak tervezésére és gyártására vonatkozik.

● GB/T 12237: Kína nemzeti szabványa, amely referenciaként szolgál a szelepek tervezésében és gyártásában.

● ISO 5208: Szabvány a karimák méretére és nyomásértékeire vonatkozóan, amely biztosítja, hogy a szelep illeszkedjen a csővezetékhez.

● JB/T 308: Szelepvizsgálati módszerek és ellenőrzési szabályok, amelyek biztosítják a termék minőségét és teljesítményét.

Műszaki paraméterek táblázata

Alkatrészek anyagai

● Szelepház: öntött acél WCB vagy rozsdamentes acél CF8/CF8M

● Golyó: Rozsdamentes acél anyag, amely illeszkedik a szeleptesthez

● Szelepülés: PTFE, PFA vagy ETFE lágy tömítés

● Szelepszár: Rozsdamentes acél nitridált felületkezeléssel

● Csomagolás: rugalmas grafit vagy PTFE

● Rögzítőelemek: Rozsdamentes acél vagy horganyzott szénacél

Kiválasztás Kulcspontok

Munkaállapot-elemzés

● Tisztázza a közeg típusát, hőmérsékletét, viszkozitását és korrózióját.

● Határozza meg a rendszer maximális üzemi nyomását biztonsági tartalékkal.

Paraméter megerősítése

● Válassza ki a DN névleges átmérőt az áramlási sebesség követelményeinek megfelelően.

● Határozza meg a PN névleges nyomást/osztályt a rendszer tervezése alapján.

● Válassza ki a csatlakozási módot (karimás, hegesztett vagy menetes) a csővezetéknek megfelelően.

● Válassza ki az üzemmódot (kézi, elektromos vagy pneumatikus) az automatizálási igények alapján.

Anyag kiválasztása

● Szeleptest: A szénacél alkalmas általános munkakörülményekre; a rozsdamentes acél alkalmas korrozív közegekhez.

● Tömítőanyag: A PTFE a legtöbb korrozív közeghez alkalmas; fém kemény tömítések választhatók magas hőmérsékletű, nagynyomású vagy részecsketartalmú közegekhez.

Szabvány és tanúsítás

● Győződjön meg arról, hogy a szelep megfelel a tervezési és gyártási szabványoknak.

● Nemzetközi projektekhez API, ISO és egyéb tanúsítványok szükségesek.

Szállító értékelése

● Válassza ki a jó hírnévvel és gazdag tapasztalattal rendelkező beszállítókat, és kérjen mintákat, műszaki paramétereket és minőségbiztosítási tanúsítványokat.
