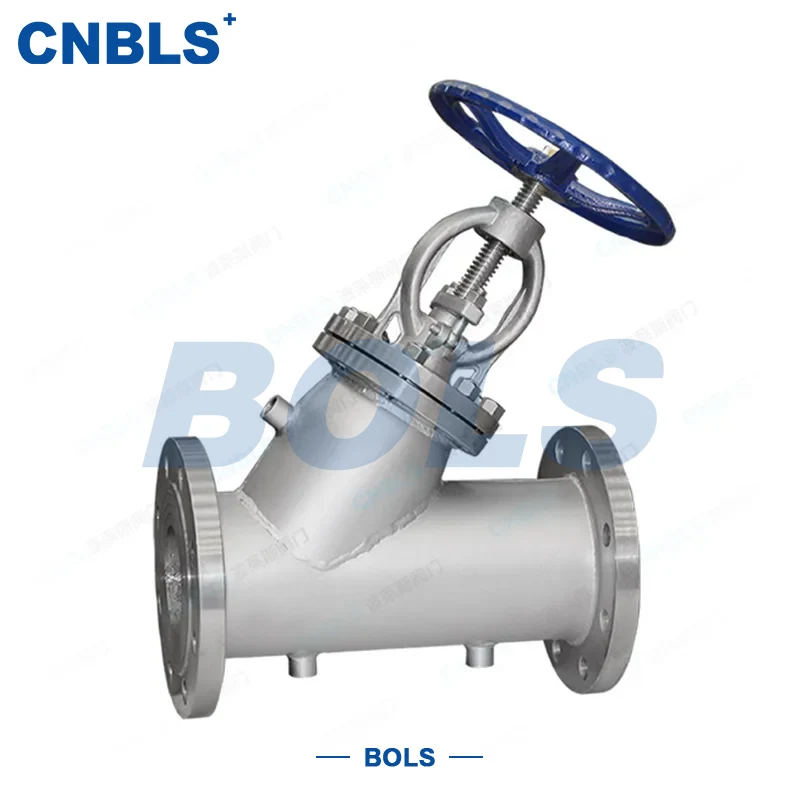

Termikus elzáró szelepek

A Thermal Shut-off szelepek hőszigetelt gömbszelepek, amelyeket kifejezetten olyan közegekhez terveztek, amelyek hajlamosak megszilárdulni, kristályosodni vagy állandó hőmérsékletű szállítást igényelnek. Teljesen rozsdamentes acél testtel és integrált hőszigetelő köpeny-szerkezettel rendelkeznek. A szelep szabályozza az áramlást és szabályozza az áramlási sebességet a tárcsa szelepszáron keresztül történő megemelésével és leengedésével.

Gőz, forró víz vagy más fűtőközeg keringethető a köpeny területén, vagy kőzetgyapot, üveggyapot és egyéb szigetelőanyagok tölthetők be a közeg hőmérsékletének stabilizálása, alacsony hőmérsékleten történő megszilárdulás és kristályosodás, magas hőmérsékleten a túlzott hőelvezetés és a rendszer energiafogyasztásának csökkentése érdekében.

A hőelzáró szelepek teljesen rozsdamentes acélból készülnek, megerősített tömítéssel mind a köpeny, mind a főszelep számára. Kiváló korrózióállósággal, magas hőmérséklettel szembeni ellenállással és megbízható tömítéssel rendelkeznek, és szigorúan a vonatkozó nemzeti és amerikai szabványoknak megfelelően gyártják őket. Széles körben használják a petrolkémiai, élelmiszer-feldolgozó, gyógyszeripari, fűtési, szénkémiai és egyéb iparágakban, kulcsszelepként szolgálva a kőolaj, szirup, aszfalt, vegyi iszap és egyéb közegek stabil szállításához.

Alapfelépítés és jellemzők

Fő szerkezet

● A ház, a motorháztető és a szigetelőköpeny egy darabból rozsdamentes acélból készül.

● Egyenes átfolyású járat alacsony áramlási ellenállással a sima közegszállítás érdekében.

● Külső csavar- és kengyeles szerkezet (OS&Y) az egyértelmű nyitás/zárás jelzésért és az egyszerű karbantartásért.

Szigetelő szerkezet

● Kabát típusa: gőz/forró víz keringtetés a nagy pontosságú hőmérsékletszabályozás érdekében.

● Töltött típus: kőzetgyapot, üveggyapot vagy poliuretán töltet az egyszerű telepítés érdekében.

Tömítési szerkezet

● Fém kemény tömítés: kemény ötvözet keményburkolat, alkalmas magas hőmérsékletre és kopásálló használatra.

● PTFE lágy tömítés: kiváló tömítettség, alkalmas alacsony hőmérsékletű és tiszta hordozókhoz.

Működtetés

Kézi, elektromos és pneumatikus működtetés áll rendelkezésre a helyszíni működtetés és a távirányító automatika követelményeinek kielégítésére.

Fő műszaki paraméterek

Alapvető specifikációk

Csatlakozás és működtetés

● Csatlakozás: karimás (RF, MFM)

● Karima szabvány: GB/T 9113, ANSI/ASME B16.5

● Működtetés: kézi (kézikerék), elektromos (többfordulatú, robbanásbiztos), pneumatikus (kettős/egyszeres működésű)

Tömítés és tesztelés

Alkatrészek anyagai

Tervezési és gyártási szabványok

● Szelepkialakítás: GB/T 12235, API 602, ASME B16.34

● Szemtől szemben: GB/T 12221

● Karima méretei: GB/T 9113, ANSI/ASME B16.5

● Nyomás-hőmérséklet besorolás: GB/T 12224

● Hőszigetelés: GB/T 4272, HG/T 20570

● Anyagszabványok: GB/T 1220, ASTM A182

● Telepítés: GB 50235, ASME B31.3

Kiválasztási irányelvek

Szigetelés típusa közeg szerint

● Hőmérséklet > 100 ℃: köpeny típusú gőz/melegvíz keringetéssel

● Alacsony hőmérséklet < 0 ℃ vagy könnyen megszilárdul szobahőmérsékleten: töltött szigetelés

Anyag korrozivitás szerint

● Általános közeg: 304 rozsdamentes acél

● Klór, savas vagy erős korrózió: 316L rozsdamentes acél

Tömítés hőmérséklet szerint

200 ℃ magas hőmérséklet: fém kemény tömítés

● Alacsony hőmérséklet / tiszta közeg: PTFE lágy tömítés

Működtetés alkalmazással

● Kis furat, kézi működtetés: kézikerék

● Távirányító és automatizálás: elektromos/pneumatikus működtető

Kabát nyomás

A gőzköpeny nyomása ≤ 1,6 MPa a tömítés sérülésének elkerülése érdekében.

Telepítés, üzemeltetés és karbantartás

Telepítés előtt

Ellenőrizze a modellt, a nyomást, az anyagot és a szigetelés típusát. Tisztítsa meg a szennyeződéseket a test belsejében, a karimákon és a köpenynyílásokon.

Telepítés közben

Szerelje be a megfelelő áramlási irányba (alacsony bemenet, magas kimenet). Győződjön meg arról, hogy a köpeny csatlakozói megfelelően vannak elhelyezve. Húzza meg átlósan és egyenletesen a karimacsavarokat, hogy megakadályozza a köpeny deformálódását.

Indítás előtt

A fűtőközeg bevezetése előtt végezzen hidro/pneumatikus tesztet a köpenyen, hogy ne szivárogjon. A hirtelen hőmérsékletváltozás elkerülése érdekében melegítse elő vagy hűtse le a vonali közeget.

Üzemeltetés és karbantartás

Rendszeresen ellenőrizze a köpeny tömítését, szigetelési hatását és a szártömítést. Szivárgás esetén állítsa le javításra. Időnként vízkőtelenítse a keringető köpenyeket. Ellenőrizze a feltöltött szigetelés elöregedését, és szükség esetén cserélje ki.

Indítsa újra a hosszú távú tárolás után

Ellenőrizze a szár mozgását manuálisan. Üzembe helyezés előtt ellenőrizze újra a burkolatot és a szigetelő szerkezetet.
