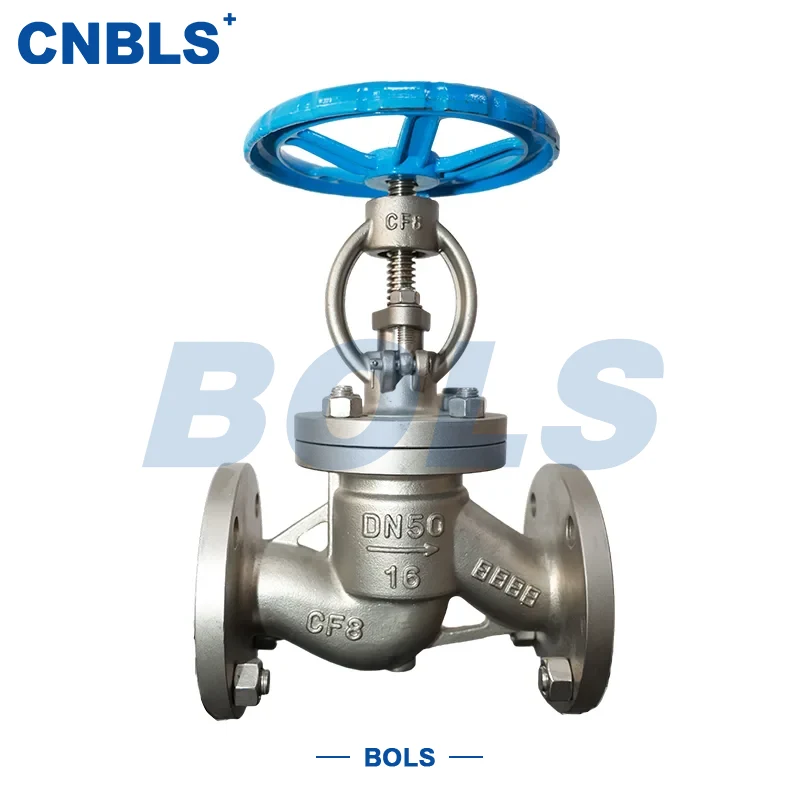

Rozsdamentes acél vákuumgömbszelepek

A rozsdamentes acél vákuumgömbszelepek nélkülözhetetlen alapberendezések a vákuumrendszerek elzárásához és szabályozásához. Alapvető működési elve a tárcsa fel-le mozgatása a szelepszáron keresztül, megvalósítva a vákuumcső precíz ki-be vezérlését, alapvetően megakadályozva a külső gáz beszivárgását és biztosítva a stabil rendszervákuumot.

A szelep teljesen rozsdamentes acélból készült, exkluzív szerkezettel, amelyet az NKJ sorozatú vákuumszelepekhez terveztek. A tömítőfelületek kemény ötvözet keményburkolati technológiát alkalmaznak, amely stabilan ellenáll a váltakozó magas és alacsony hőmérsékleteknek, a közepes korróziónak és a nyomásnak vákuum környezetben. Minden gyártási folyamat szigorúan megfelel a vákuumszelepekre vonatkozó vonatkozó műszaki szabványoknak, így alkalmas különféle ipari és laboratóriumi forgatókönyvekre, szigorú vákuumkövetelmények mellett.

A vákuumrendszerek kulcsfontosságú támogató elemeként a rozsdamentes acél vákuumgömbszelepek tömítési teljesítménye és szerkezeti stabilitása közvetlenül meghatározza a rendszer működési hatékonyságát és biztonságát.

A termék fő jellemzői

Kiváló tömítési teljesítmény

Fém kemény tömítést alkalmaz (keményötvözet keményburkolat) speciális vákuumtömítéssel. Vákuumos szivárgási sebesség ≤ 1×10⁻¹⁰ Pa·m³/s, a JB/T 6446 szabványnak megfelelően. Alkalmas nagyvákuum (10⁻3 Pa) és ultranagy vákuum (10⁻⁷ Pa) körülményekre, kiküszöbölve a gázszivárgást.

Tartós anyag konfiguráció

Az alapvető alkatrészek, beleértve a testet, a motorháztetőt és a szárat, 304, 316 rozsdamentes acélból és 17-4PH csapadékedzésű rozsdamentes acélból készülnek, megfelelnek a GB/T 1220 és az ASTM A182 szabványnak. Kiemelkedő korrózió- és kopásállóság a hosszú távú használatra bonyolult vákuumkörnyezetekben.

Erős alkalmazkodóképesség

Támogatja a karimás csatlakozást (GB/T 6070 vákuumkarima, GB/T 9113 szabványos karima) és a hegesztett csatlakozást (opcionális). Az egyenes áramlási út csökkenti az áramlási ellenállást. A külső csavarszerkezet lehetővé teszi a szelep állapotának közvetlen megfigyelését az egyszerű kezelés érdekében.

Több működtetési lehetőség

Kézi (kézikerék skálajelzéssel) vagy elektromos (többfordulatú, robbanásbiztos Exd II BT4) működtetés elérhető. Elektromos típus távirányítóhoz és nagyfrekvenciás működéshez; kézi típus kis rendszerekhez és alacsony frekvenciájú használathoz.

Megfelelő és megbízható

A GB/T 12235, JB/T 6446 és más nemzeti és ipari szabványok szigorú betartásával tervezték és gyártották. Sikeres héjnyomás-teszt, vákuumtömítés-teszt és egyéb ellenőrzések. Minden szelep megfelel a vákuumrendszerekre vonatkozó biztonsági követelményeknek.

Alkalmazások

A kiváló vákuumtömítési teljesítménnyel és az anyag tartósságával a rozsdamentes acél vákuumgömbszelepeket széles körben használják olyan területeken, ahol szigorú vákuumkövetelmények vannak:

● Elektronika és félvezető: Vákuumcső-vezérlés a chipgyártásban és -csomagolásban, magas vákuumot és tisztaságot biztosítva.

● Fotovoltaikus ipar: Vákuumrendszerek bevonáshoz és szilícium lapkák feldolgozásához, javítva az átalakítás hatékonyságát.

● Vákuumos bevonat: optikai és hardveres bevonóberendezések, amelyek stabil vákuumot tartanak fenn az egyenletes bevonat érdekében.

● Vákuumkohászat: Vákuumos olvasztás és izzítás, ellenáll a hőmérséklet-változásoknak és biztosítja a tisztaságot.

● Laboratórium és kutatás: Különféle vákuumvizsgáló eszközök, amelyek lefedik az alacsony, közepes, magas és ultramagas vákuumot.

Alapvető műszaki paraméterek

Tervezési és gyártási szabványok

Alkatrészek anyagai

Kiválasztási irányelvek

1. Vákuumszint: Gondoskodjon ≤1×10⁻¹⁰ Pa·m³/s szivárgási sebességről az ultranagy vákuumrendszereknél.

2. Anyag: 304 általános szolgáltatáshoz; 316 enyhén korrozív hordozókhoz.

3.Csatlakozás: GB/T 6070 vákuumkarima előnyben; hegesztés speciális körülményekhez.

4. Működtetés: Kézikönyv kis/alacsony frekvenciájú rendszerekhez; elektromos táv/nagyfrekvenciás használatra.

5. Hőmérséklet: Ellenőrizze, hogy a hőmérsékleti tartomány lefedi a munkakörülményeket; erősítse meg a tömítést a gyakori termikus kerékpározáshoz.

Üzemeltetés és karbantartás

1. Előszerelés: A szennyeződés elkerülése érdekében alaposan tisztítsa meg a belső és a tömítőfelületeket.

2. Telepítés: Használjon vákuumtömítéseket (réz, PTFE); húzza meg a csavarokat átlósan.

3. Működés: Lassan nyissa/zárja be, hogy elkerülje a nyomáslökést.

4. Ellenőrzés: Rendszeresen ellenőrizze a vákuumot; ellenőrizze a szár mozgását és a tömítőfelületeket.

5. Karbantartás: Csak a légkörbe való kiszellőztetés után dolgozzon; csak vákuum minőségű csomagolást használjon.

6.Hosszú távú tárolás: Ellenőrizze, hogy nincs-e beékelődés, és ismételt felhasználás előtt végezzen vákuumtömítés tesztet.

A vákuumrendszerek magelzáró eszközeként ennek a szelepnek a stabilitása és tömítettsége közvetlenül befolyásolja a rendszer hatékonyságát és a termékminőséget. Minden szelep teljesen tesztelt, és testreszabható, hogy megfeleljen az adott vákuumkövetelményeknek.
