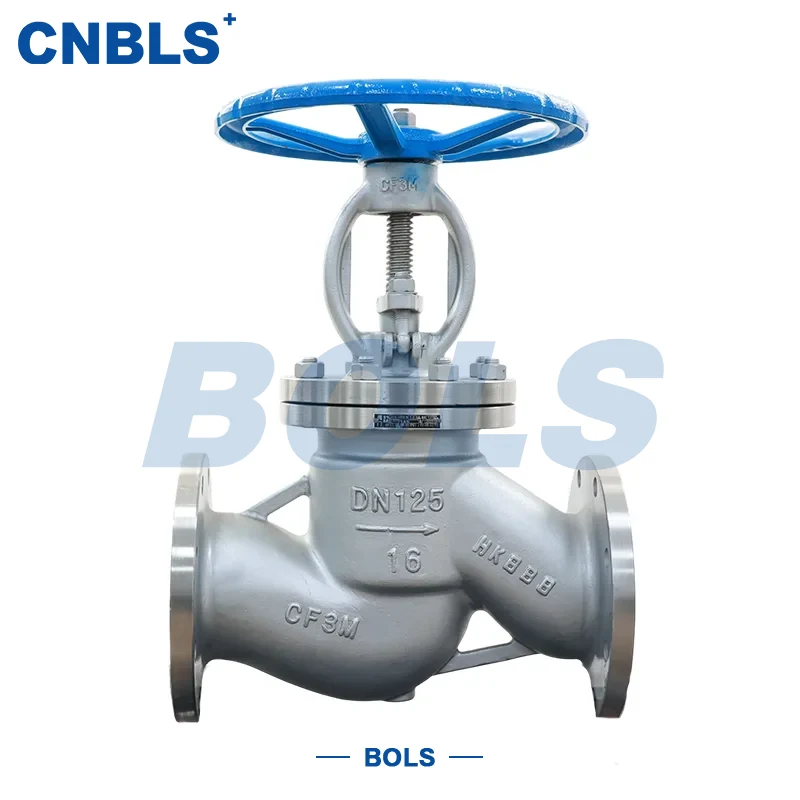

Rozsdamentes acél kovácsolt acél alacsony hőmérsékletű gömbszelepek

A rozsdamentes acél kovácsolt acél alacsony hőmérsékletű gömbszelepek nagy pontosságú elzáró- és szabályozószelepek, amelyeket kifejezetten alacsony hőmérsékletű (≤ -40 ℃) és kriogén szolgáltatásokhoz terveztek. Az integrált kovácsolási technológiát és az optimalizált alacsony hőmérsékletű szerkezetet alkalmazva a szelepek stabil működést és megbízható tömítést biztosítanak extrém hőmérsékleti körülmények között is.

A szelep szabályozza az alacsony hőmérsékletű közeg nyitását, zárását és áramlási sebességét a tárcsa fel-le mozgatásával a szelepszáron keresztül.A hagyományos öntött acél szelepekkel összehasonlítva a kovácsolt szerkezet sűrűbb anyaggal, nagyobb szilárdsággal és jobb alacsony hőmérsékletű ütésállósággal rendelkezik, hatékonyan csökkentve a rideg törés kockázatát.Ezek a rozsdamentes acélból készült kovácsolt acélok alacsony hőmérsékletű L, folyékony kovácsolt acélban ValNG és petrolkémiai kriogén rendszerek, amelyek az alacsony hőmérsékletű csővezetékek kulcsfontosságú vezérlőelemeiként szolgálnak.

Alapvető szerkezeti és teljesítményjellemzők

Integrált kovácsolt szerkezet

A karosszéria és a motorháztető egybeépített kovácsolásból készült, sűrű anyagszerkezettel, lyukaktól és porozitástól mentes. Kiváló mechanikai tulajdonságok alacsony hőmérsékleten is megmaradnak, javítva a hosszú távú üzembiztonságot.

Alacsony hőmérsékletű kondenzációgátló kialakítás

Kibővített motorháztetővel és hideghíd-megelőző szerkezettel van felszerelve, hogy csökkentse a tömítő tömszelence hidegvezetését, csökkentve a fagyképződés és a szivárgás kockázatát, biztosítva a stabil teljesítményt kriogén körülmények között.

Kettős tömítési lehetőség

● Fém kemény tömítés: alkalmas nagy nyomásra és gyakori működésre

● Alacsony hőmérsékletű lágy tömítés: alkalmas tiszta kriogén közeghez A felhasználók rugalmasan választhatnak a közeg jellemzőinek megfelelően.

Többféle működtetési típus

Kézi, elektromos és pneumatikus működtetés áll rendelkezésre a különféle automatizált rendszerekbe történő egyszerű integráláshoz.

Fő műszaki paraméterek

Fő anyagkonfiguráció

Tipikus alkalmazások

A rozsdamentes acél kovácsolt acél alacsony hőmérsékletű gömbszelepek alkalmasak:

● LNG-terminálok, tároló- és szállítórendszerek

● Folyékony nitrogén és folyékony oxigén vezetékek

● Etilén, propán kriogén egységek

● Petrolkémiai alacsony hőmérsékletű rendszerek

● Repülőgépes kriogén közegrendszerek

● Ipari hűtőrendszerek

Enyhén korrozív vagy nagy tisztaságú közegekhez testreszabott anyag- és tömítéskombinációk állnak rendelkezésre.

Kiválasztási irányelvek

A rozsdamentes acélból kovácsolt acélból készült alacsony hőmérsékletű gömbszelepek hosszú távú megbízható működésének biztosítása érdekében vegye figyelembe:

Hőmérséklet-osztályozás

● -40 ℃ ~ -70 ℃: 304L / 316L

● ≤ -100 ℃: 316L vagy 904L előnyös

Közepes tisztaság

● Tiszta kriogén szerviz: puha tömítés javasolt

● Nagynyomású vagy részecsketartalmú közeg: fém tömítés ajánlott

Automatizálási követelmények

● Helyi működés: kézi típus

● Távirányító: alacsony hőmérsékletű elektromos vagy pneumatikus

Karima és tömítés

A kriogén szolgáltatáshoz előnyben részesítjük az RJ arc + spirális tekercs tömítést, hogy elkerüljük a hagyományos gumi tömítések alacsony hőmérsékleten történő meghibásodását.

Telepítési és üzemeltetési megjegyzések

A biztonságos működés érdekében tartsa be a következőket, ha rozsdamentes acélból kovácsolt acélból készült alacsony hőmérsékletű gömbszelepeket használ:

● Beszerelés előtt ellenőrizze az alacsony hőmérsékletű minőséget, az anyagot és az áramlási irányt.

● Szerelje be a nyíl irányában (alacsony bemenet, magas kimenet).

● Üzembe helyezés előtt lépésről lépésre hűtse le, hogy elkerülje a hősokkot.

● Az elektromos/pneumatikus hajtóműveket először szobahőmérsékleten kell üzembe helyezni.

● Kisebb szivárgás esetén ne húzza meg közvetlenül a tömítést alacsony hőmérsékleten.

Karbantartási és ellenőrzési javaslatok

A hosszú távú stabil működés a megfelelő karbantartástól függ:

● Rendszeresen ellenőrizze a tömítőgyűrűket és a karimás tömítéseket.

● Végezzen időszakos UT / MT roncsolásmentes tesztelést.

● A leállítás utáni újraindítás előtt végezzen légtömörségi tesztet.

● A szétszerelést és az ellenőrzést szobahőmérsékleten kell elvégezni.

A normál karbantartás jelentősen meghosszabbíthatja a rozsdamentes acélból készült, kovácsolt acélból készült alacsony hőmérsékletű gömbszelepek élettartamát és csökkentheti a működési kockázatokat.
