Y típusú szűrő

BolaisiAz Y-típusú szűrők a csővezetékek előszűrő egységeiként szolgálnak, és felfogják a szilárd szennyeződéseket, például az üledéket és a hegesztési salakot, hogy megvédjék a szivattyúkat, szelepeket és műszereket. Többféle testanyagban és névleges átmérőben kaphatók, kompatibilisek vízzel, olajjal, gázzal, gőzzel és egyéb közegekkel. A kivehető képernyő tisztítható és újra felhasználható. A rugalmas beépítési lehetőségeknek köszönhetően minden egység több gyári ellenőrzésen esik át. Termékeinket világszerte 12 hónapos teljes egységgarancia mellett értékesítjük, és kérésre egyedi specifikációk is rendelkezésre állnak.

Termék meghatározása

Az Y-típusú szűrő egy mechanikus tisztítószerelvény, amelyet a folyadékvezetékek elülső végén helyeznek el, és a szögletes Y-alakú szeleptest-szerkezetről kapta a nevét. Amikor a közeg átáramlik a szeleptesten, a beépített precíziós szita felfogja a folyadékban lévő szilárd részecskékből álló szennyeződéseket, lehetővé téve a tiszta közeg áramlását a későbbi berendezések felé. Az Y típusú szűrők kompatibilisek vízzel, olajjal, gázzal és egyéb közegekkel. A szabványos háló specifikációk a következők: 18-30 mesh vízellátáshoz, 10-100 mesh gázszolgáltatáshoz és 100-480 mesh olajszolgáltatáshoz. A szitapatron tisztításhoz eltávolítható, és ismételten felhasználható. Ez a termék csak a csővezeték szennyeződéseinek előszűrését végzi, anélkül, hogy megváltoztatná a közeg áramlási sebességét vagy nyomását. Kapcsolható tolózárhoz, golyóscsaphoz, gömbcsaphoz, vízszivattyúhoz, hőcserélőhöz és áramlásmérőhöz. Csökkenti a csővezeték-berendezések kopását, eltömődését és nem tervezett leállását a forrásnál, jelentősen csökkentve a berendezések karbantartásának és cseréjének költségeit.

Műszaki előírások

1. Márka:Bolaisi

2.Modell: GL41H/W-16C/P

3. Névleges átmérő: DN15 ~ DN300

4. Szeleptest anyaga: WCB öntött szénacél / 304 rozsdamentes acél / 316 rozsdamentes acél

5. Nyomásosztály: PN10, PN16, PN25, PN40

6.Csatlakozás típusa: Karimás csatlakozás

7. Szitaanyag: 304/316 rozsdamentes acél drótháló

8. A szita szűrési pontossága: szabványos 40 / 60 / 80 / 100 mesh (testreszabható)

9. Alkalmazható közegek: Csapvíz, szennyvíz, olajtermékek, földgáz, gőz stb.

10. Működési hőmérséklet: Öntött acél változat ≤ 350°C; Rozsdamentes acél kivitel ≤ 280°C

11. Folyadék áramlási iránya: Egyirányú, egyenesen keresztül

12. Telepítési követelmény: Vízszintes és függőleges csővezetékekhez egyaránt alkalmas; a képernyőtálnak lefelé kell néznie.

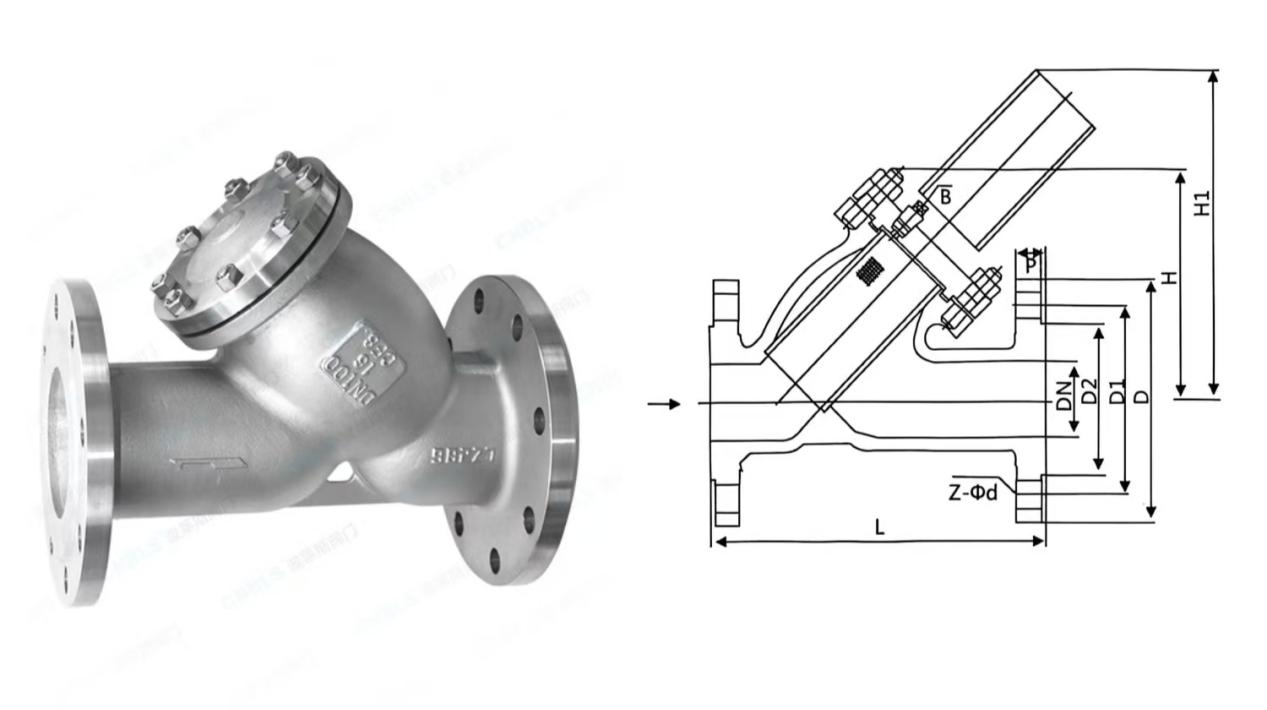

Termékrajzok és műszaki paraméterek

Jótállási időszak és visszaküldési/csere-értékesítési előírások

1. Jótállási idő

MindenBolaisiAz Y-típusú szűrőkre 12 hónapos teljes egységgarancia vonatkozik az áruk gyárunkból való elhagyásától számítva. Garancia hatálya: Gyári eredetű minőségi hibák, beleértve a szeleptesteken lévő lyukak öntését, a karima szivárgását, az eredeti képernyők sérülését és a gyártási folyamat hibáit. Kivételek a garancia hatálya alól: jogosulatlan szétszerelés és összeszerelés által okozott károk, túlzott közegkorrózió, kemény szemcsés tárgyak ütése, a képernyő eltömődése és deformációja szabálytalan lefújás miatt, valamint a névleges nyomás- vagy hőmérséklethatárokon túli működés.

2. Visszaküldési és csereszabályok

1. Sérült áruk átvételkor vagy gyári minőségi hibák: Az ügyfeleknek valódi fényképeket és videofelvételeket kell benyújtaniuk. Ingyenes csere- vagy javítási szolgáltatást kínálunk.

2. Megrendelés vevő általi egyoldalú lemondása / hibás méret, paraméter vagy szabvány kiválasztása: Le nem állított rendelések esetén a visszatérítésből részleges anyagi kötbér levonásra kerül. A teljesen kész és kiszállított rendelések nem jogosultak feltétel nélküli visszaküldésre.

3. Visszaküldés minőségi problémák nélkül: Az áruknak bontatlannak kell maradniuk, használati karcok nélkül. Az ügyfél viseli az összes bejövő és kimenő nemzetközi logisztikai, vámkezelési és tarifadíjat, valamint a visszaküldés feldolgozása miatti feldolgozási veszteség levonást.

Alkalmazási mezők

1. Önkormányzati vízellátási és vízelvezetési projektek Előszűrés városi fő csapvízvezetékekhez, szennyvíztisztító vezetékekhez és másodlagos vízellátó szivattyúházakhoz. Felfogja az üledéket és a csővezeték rozsdáját, hogy megvédje a vízszivattyúkat, vízmérőket és nyomáscsökkentő szelepeket.

2. Olaj- és gázipar Nyersolaj szállítóvezetékek, gáznyomás-szabályozó állomások és gáztöltőállomások csővezetékei. Szűri a hegesztési salakot és a fémtörmeléket, hogy megakadályozza a nyomásszabályozók és az áramlásmérők elakadását és hibás működését.

3. Kémiai gyártósorok Hőátviteli olajvezetékek, gyenge sav és gyenge lúg szállító vezetékek és reaktor keringtető csövek. Megszűri a kristályos részecskéket a közegben, hogy meghosszabbítsa a szelepek és hőcserélők élettartamát.

4. Erőművek és fűtési HVAC rendszerek Kazán tápvíz csővezetékek, magas hőmérsékletű gőzhálózatok és központi légkondicionáló cirkulációs vízrendszerek. Eltávolítja a vízkő- és rozsdaszennyeződéseket, hogy elkerülje a hőcserélő csövek eltömődését.

5. Kohászat, papírgyártás és textilipar Hűtővíz keringtető rendszerek és hígtrágya szállító csővezetékek. Megfogja a szilárd részecskéket, hogy megvédje a hengerműveket, a vízszivattyúkat és a precíziós textil vezérlőszelepeket.

6. Tengerentúli kereskedelmi berendezések támogatása Tisztavizes berendezések, tüzelőanyag-tüzelésű kazánok, tisztítógépek és légkompresszorok folyadékvezetékei. Hosszú távú beszerzést támogató berendezésgyártók Európában, Amerikában és Délkelet-Ázsiában.

Miért válasszaBolaisi szelepek?

1. Közvetlen szállítás a forrásgyárból a külkereskedelem számára közvetítői felár nélkül. Független rozsdamentes acél és öntött acélöntödék, valamint megmunkáló műhelyek a tengerentúli piacokra szabva. A tömeges rendelések stabil átfutási idejét garantáljuk.

2. Teljesen rozsdamentes acél precíziós képernyő, ismételt tisztítás után újrafelhasználható Magas hőmérséklet és erózióálló, könnyen szétszerelhető. Tiszta vízzel történő öblítés után a fogyóeszközök gyakori cseréje nélkül visszaszerelhető, csökkentve ezzel az ügyfelek hosszú távú működési költségeit.

3. Többféle anyaglehetőség minden munkakörülményhez, kompatibilis az összetett tengerentúli működési környezetekkel Az öntött acél alkalmas magas hőmérsékletű gőzhöz; A 304-es rozsdamentes acél víz-, olaj- és gázközeghez illeszkedik; A 316-os rozsdamentes acél enyhén korrozív folyadékokhoz használható. Termékeink megfelelnek a vegyipari, hő- és vízellátási és vízelvezetési projektek különféle üzemeltetési követelményeinek világszerte.

4. Háromlépcsős gyári ellenőrzés a következetes exportminőségű minőség érdekében Minden terméken átesik a nyersanyag PMI spektrumvizsgálata, a szelepház hidrosztatikai szilárdsági vizsgálata és a szitaszűrés pontosságának mintavételes ellenőrzése. Minden egységhez gyári ellenőrzési tanúsítvány tartozik, amely megfelel a nemzetközi folyadékfelszerelési szabványoknak.

5. Átfogó külkereskedelmi értékesítés utáni rendszer A dedikált külkereskedelmi számlavezetők egy-egy szolgáltatást nyújtanak. A garanciális időszakon belül fellépő meghibásodások esetén a pótalkatrészeket azonnal kiszállítjuk.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Az Y típusú szűrőt vízszintesen kell felszerelni? Használható függőleges csővezetékeken?

V: Vízszintes és függőleges csővezetékekre egyaránt alkalmazható. Egyszerűen ügyeljen arra, hogy a szűrő ülepítőedénye lefelé nézzen, hogy megkönnyítse a szennyeződések leülepedését és a rendszeres lefújást.

Q2: Hogyan válasszuk ki a szűrési pontosságot? Milyen hálóméret ajánlott a különböző médiákhoz?

A: 40–60 mesh csapvízhez és közönséges szennyvízhez; 60–80 mesh olajtermékek és gáz esetében; 100-200 mesh tiszta vízhez és precíziós műszercsövekhez. Egyedi hálóméretek kérésre elérhetőek.

3. kérdés: Öntött acél vagy rozsdamentes acél modell 300°C-os magas hőmérsékletű gőzvezetékekhez?

V: A WCB öntött acél Y-típusú szűrő az előnyben részesített választás 300 °C-os gőzhöz, 350 °C-os maximális hőállósággal. A rozsdamentes acél változatok 280°C alatti munkakörülményekhez ajánlottak.

4. kérdés: Hogyan lehet megtisztítani az eltömődött képernyőt? El kell távolítanom a teljes egységet a csővezetékből?

V: Nem kell szétszerelni a szelepház karimáját. Először zárja el az első és a hátsó tolózárat, hogy kiengedje a nyomást, majd nyissa ki az alsó lefúvató dugót a szennyezett víz leeresztéséhez. Lazítsa meg a felső fedelet, hogy kivegye a képernyőt az öblítéshez és a tisztításhoz.

Q5: Felszerelhető automatikus lefúvató szeleppel?

 V: Igen. Az összes modell lefúvatási portja szabvány univerzális menettel rendelkezik. Kézi golyóscsapok vagy automatikus időzítésű lefúvató szelepek telepíthetők a felügyelet nélküli automatikus lefújás érdekében.

6. kérdés: A jótállási időn belül ingyenesen kiadható-e egy korrodált vagy sérült képernyő?

V: Ingyenes csere biztosított, ha a kárt eredeti anyag vagy gyártási hibák okozzák. Ha a korróziós károsodás a közegben lévő túlzott kloridion-, sav- vagy lúgkoncentrációból ered, arra nem terjed ki a garancia, de a csereszűrők önköltségi áron szállíthatók.
