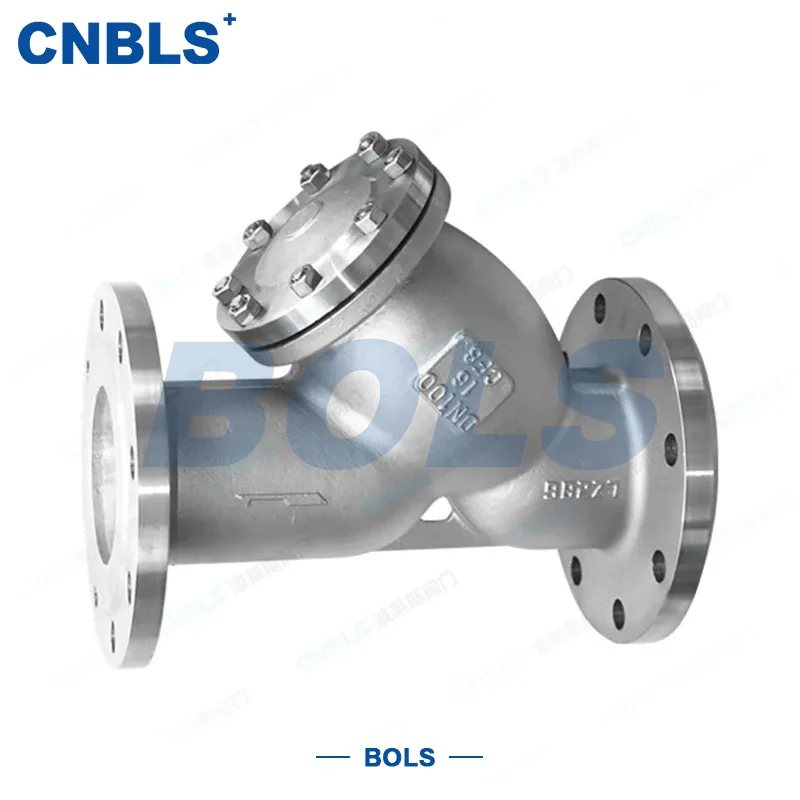

Rozsdamentes acél karimás Y-típusú szűrő

Alapvető alkalmazási forgatókönyvek

A rozsdamentes acél karimás Y-típusú szűrő kompakt szerkezettel, nagy hatékonysággal, könnyű karbantartással és kiváló korrózióállósággal rendelkezik. Széles körben használják különféle csővezeték-rendszerekben a közegek tisztítására és a berendezések védelmére.

● Élelmiszer- és gyógyszeripar: 316 literes rozsdamentes acél + élelmiszer-minőségű tömítések, 100–200 mesh nagy pontosságú szita, teljes mértékben megfelel az FDA/3A szabványoknak. Nincs nehézfém csapadék, nincs szennyeződés. Alkalmas nyersanyag szállításra, italgyártásra, tejtermékgyártásra online lefújással.

● Petrolkémiai ipar: 316/316L anyag, 150. osztály – 600. osztály. Hatékonyan eltávolítja a részecskéket az oldószerekből, savanyú nyers, klórozott közegből, hogy megvédje a szelepeket és a műszereket. Automatikus lefúvatási modell a folyamatos működéshez.

● Kommunális és építőipari: 304 rozsdamentes acél, 20–60 mesh. Eltávolítja a homokot, a rozsdát a vízellátó, HVAC, másodlagos vízellátó rendszerekből. Alacsony karbantartási költséggel védi a szivattyúkat és a mágnesszelepeket.

● Ipari gyártás: Hidraulikus rendszerekhez, sűrített levegő vezetékekhez, hűtőfolyadék körökhöz. 50-100 mesh eltávolítja a fémrészecskéket és a port, hogy csökkentse a kopást. Az Y-típusú kialakítás minimális áramlási ellenállást biztosít.

● Precíziós műszer és elektronika: 200–500 mesh szinterezett háló ultratiszta vízhez és félvezető rendszerekhez. A 316L magas tisztaságot és stabil működést biztosít.

A termék fő előnyei

● Nagy hatékonyság és alacsony ellenállás: áramlási veszteség ≤0,02 MPa, szűrési hatékonyság ≥98%.

● Erős és tartós: kovácsolt rozsdamentes acél test, nagy nyomásállóság.

● Széleskörű kompatibilitás: 304/316/316L vízhez, olajhoz, gázhoz, vegyszerekhez.

● Könnyű karbantartás: Online lefújás, gyorskioldó képernyő, minimális állásidő.

● Biztonságos és megfelelő: FDA/3A élelmiszerekhez/gyógyszerekhez; megfelel a GB és ASME szabványoknak.

Alapvető műszaki paraméterek

A termék meghatározása és működési elve

A rozsdamentes acél karimás Y-típusú szűrő egy precíziós szűrőberendezés Y-típusú áramlási járattal és belső menetes csatlakozással. Eltávolítja a szilárd részecskéket, a rozsdát és a lebegő szilárd anyagokat, hogy megvédje a szivattyúkat, szelepeket és műszereket.

Működési elv: Gravitációs ülepítés + szitaszűrés alapján. A közeg bejut az Y-típusú testbe; nehéz részecskék leülepednek az alsó kamrában. A finom részecskéket a képernyő megragadja. A megtisztított közeg lefelé áramlik. A leeresztő szelep egyszerű tisztítást tesz lehetővé szétszerelés nélkül, ami jelentősen csökkenti az állásidőt.

A szabványos menetes csatlakozás (NPT/BSP/GB) és a 304/316/316L anyag széleskörű alkalmazkodóképességet biztosít a különféle közegekhez és zord körülményekhez.

Fő típusok és alkalmazás-illesztés

Anyagválasztási útmutató

Test & Frame

● 304: Általános víz, levegő, olaj; -20-100 °C; PN16–PN40; önkormányzati és általános ipar.

● 316: klorid, gyenge sav, tengervíz; -20-180 °C; PN16–PN63; jobb ütésállóság.

● 316L: Erős korrózió, higiénikus kiszolgálás; -40°C-200°C; FDA/3A; gyógyszerészeti és élelmiszeripari.

Képernyő

● Szövött háló: 10-200 mesh, gazdaságos, könnyen cserélhető.

● Szinterháló: 200-500 mesh, nagy szilárdságú, kopásálló.

● Hastelloy: Magas hőmérséklet ≤300°C, extrém korrózió.

Pecsétek

● PTFE: -20°C ~ 180°C, erős korrózióállóság.

● EPDM: -20°C~120°C, időjárásálló vízrendszerekhez.

● FKM (Viton): -20°C ~ 200°C, magas hőmérséklet és korrózió.

● Élelmiszer-minőségű szilikon: FDA/3A, szagtalan, nem szennyező.

Telepítés és karbantartás

Telepítés

1. Kövesse az áramlási nyilat; úgy szerelje be, hogy a lefúvató kamra lefelé nézzen.

2. Telepítés előtt tisztítsa meg a csővezetéket; ellenőrizze a képernyőt és a tömítéseket.

3.Használjon PTFE szalagot vagy tömítéseket; megfelelő nyomatékot a sérülés elkerülése érdekében.

4. ≥30 cm-es karbantartási terület fenntartása; szerelje fel a fedelet a szabadban.

5. Használat előtt lassan nyomjon, engedje ki a levegőt, és 30 percig nyomáspróbát végezzen.

Karbantartás

1.Rendszeres lefújás: heti 1-2 alkalommal (normál); 1-2 alkalommal/nap (piszkos közeg).

2. Tisztítsa meg a képernyőt, ha a nyomáskülönbség ≥0,02 MPa. Cserélje ki, ha törött.

3. Tisztítsa meg a testet, vigyen fel rozsdagátló olajat; korrozív környezetben vizsgálja meg a lyukakat.

4. A szivárgás, az alacsony áramlás vagy a nagy nyomáskülönbség azonnali elhárítása.

5. Karbantartási nyilvántartások létrehozása az életciklus-kezeléshez.
